第一次組電腦遇到的問題...

varvarvar

varvarvar
個人積分：0分
文章編號：14684206

0分

樓主

2009-09-14 9:31

第一次組電腦遇到了問題

如果真的太基本也請不要砲我...

如果有相關文章可以透漏一些關鍵字給我嗎?(因為我找不到

)

我的機殼是 CoolerMaster 690

主機板是 ASUS M4A785TD-V EVO

-----------------------------------------------------------------------------------------------

Q1:請問一下下面這兩條黏在一起的線要插在主機板的哪裡呢?(是插USB就好了嗎?兩條都要插嗎?)

-----------------------------------------------------------------------------------------------

Q2:請問這條顏色很多的要如何插?

我知道應該是要插白色那個地方吧!但是不懂怎插... orz

我不太會拍照所以有點模糊真是抱歉

2009-09-14 9:31 發佈

文章關鍵字問題電腦

pation

pation
個人積分：15分
文章編號：14684822

15分

2樓

2009-09-14 10:05

主機板說明書有教學

音效接HD AUDIO
整張主機板只有一個腳位可接
恩~模組化接口不用怕插錯

電源部份
拿出說明書或是"白白"接頭那邊也有英文提示
照著插就好
正負極只影響到LED燈會不會亮而已
不會燒掉的放心大膽嘗試吧
不會亮反過來插就好
話說華碩板子跟別人都不太一樣

albert.su

albert.su
個人積分：213分
文章編號：14684913

213分

3樓

2009-09-14 10:09

ANS Q1:這兩條是音效線,左邊是一般的音效,右邊是高音質的音效,連接處請查看主機板的音效接線位置.

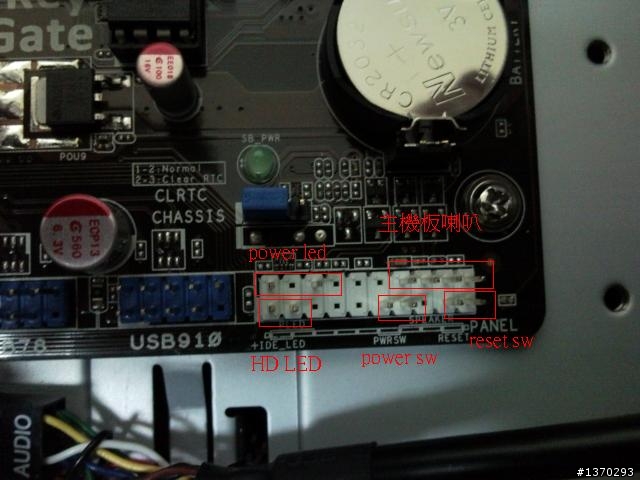

ANS Q2:接白色位置,我直接用視意圖,無PIN角我以X作記號

1 X 2 X X X 3 4 5 6
7 8 X X X A B X C D

Power Led +接 Pin 1
Power Led -接 Pin 2
HDDLED 接 PIN 7&8 紅色接7
Power SW接PIN A&B 橘色接A
Reset SW接PIN C&D 藍色接C
PIN 3456你應該有一顆上面接著黑色的蜂鳴器,接這個位置
