[開箱測試]3.8G的龍二X4 955跟阿速思Radeon HD 4870 X2演出記

AMD利用兩顆RV770搭載在一起的作法，成功地推出名為Radeon HD 4870 X2頂級旗艦顯示卡，只要有這張王卡，也同樣能夠享受到等同於雙顯示卡CrossFire所帶來加倍的3D處理效能。即使Radeon HD 4870 X2已經推出一段時間，其效能表現還是穩居目前王卡之列。

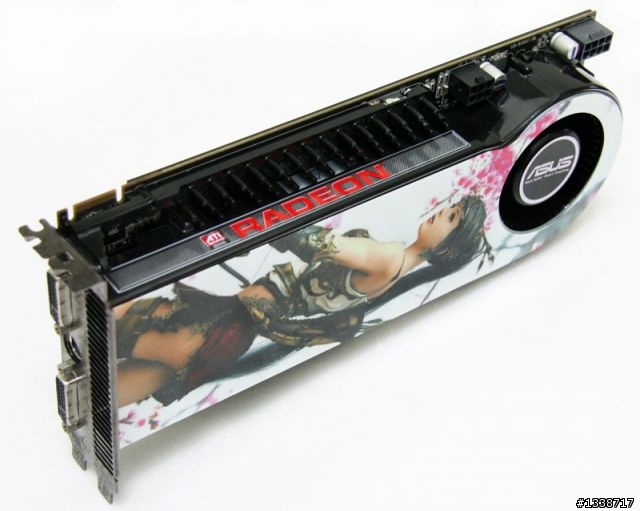

緊接著，一同來欣賞這張ASUS Radeon HD 4870 X2，型號為EAH4870X2/HTDI/2G，屬於Radeon HD 4870 X2公板卡，採用的是編號B509 PCB板（12層板），這類高階卡不會有廠商推出換RAM、改電源或風扇的設計。顯示卡搭載Dual-Slot氣冷式散熱器，散熱器上頭貼著「櫻花妹」貼紙，整張卡的長度為 4.376 英吋 x 10.5 英吋，若機殼內部空間太小的話，可就無法容納下。



顯示卡提供Dual-Link DVI、S-Video視訊介面，可以用ATI新一代DVI to HDMI接頭來轉接達成影像輸出與7.1音效體驗。尾端上方設置6-PIN以及8-PIN外接電源接頭。



顯示卡背面貼有產品標籤，還有透過黑色鋁片來散熱。



拆開顯示卡背面鋁片，可以看見底下一共排列8顆GDDR5記憶體。



EAH4870X2/HTDI/2G搭載的Dual-Slot氣冷式散熱器，鼓風扇把廢熱從擋板處吹出去，由散熱器的背面外觀來看，採用兩塊銅質散熱器分別覆蓋在GPU上頭。



AMD延續Radeon HD 3800世代所推出Radeon HD 3870 X2的作法，在Radeon HD 4870 X2上頭的GPU各自擁有256-bit 512MB GDDR5記憶體、電源模組。為了提升Radeon HD 4870 X2效能，AMD改良上一代HD 3870 X2所採用負責兩個GPU資料傳輸的PCI-Express 1.0橋接器，導入支援更快速的PCI Express 2.0橋接器，並增加GPU 互連專用的 Sidepor 匯流排，有效地提升兩顆R700的並列處理效能。



Radeon HD 4870 X2有兩套電源模組，分別給兩組晶片和記憶體，每一套只有三相供電，兩相供電給GPU核心，一相是給記憶體，而電源模組用料包括數位式PWM、高頻電感和陶瓷電容。位於兩顆GPU之間為PCI Express 2.0橋接晶片，採用的是PEX 8647晶片，它屬於三向、48條PCI-Express Switch，讓GPU以PCI Express x16高速頻寬相互溝通。



EAH4870X2/HTDI/2G搭載的RV770 GPU真身，TSMC 55奈米製程，2008年25週製造，晶片(Die)的面積為260mm2，有9.56億個電晶體，擁有800個流處理器（上一代RV670的2.5倍）、40組Texture Units（紋理單元）、16組Render Back-Ends Unit（光柵單元），其運算能力更高達1.2teraFLOPS，支援Havok物理運算、DirectX 10.1及Shader Model 4.1技術。



Radeon HD 4870 X2搭載16顆Hynix H5GQ1H24MJR GDDR5記憶體，記憶體工作頻率高達900MHz，每個GPU分配到8顆，組成256-bit 1GB容量。

Radeon HD 4870 X2搭載兩顆GPU，因此流處理器、紋理單元、光柵單元等規格都可以視為加倍，但是實際運算時，每顆GPU仍只能使用256-bit 1GB記憶體。

EAH4870X2/HTDI/2G的GPU時脈、記憶體頻率仍維持與Radeon HD 4870 X2公板相同，分別為750 MHz、900MHz，ASUS並未超頻。



簡介這次要跟阿速思Radeon HD 4870 X2搭配的另一主角－AMD最高階四核飛龍II X4 955，採用「Deneb」核心，處理速度達3.2GHz，TDP值為125W，具備4×64KB的L1快取、4×512KB的L2快取，以及6MB的L3快取記憶體，預設工作電壓為1.35V，最高可達1.5V，待機時脈則降為800MHz，工作電壓降至0.96伏特，內建128-bit的 DDR2、DDR3記憶體控制器，可同時支援DDR2及DDR3記憶體。

這顆黑盒飛龍II X4 955在先前測試，在空冷環境下，能夠直接調整倍頻至19X，處理速度往上增加至3.8GHz，同時HT、NB也能夠增加至2200MHz，其超頻體質算是相當不錯。



這次，我們就取用目前AMD最高階飛龍II X4 955加上Gigabyte GA-MA790FXT-UD5P主機板 (790FX＋SB750)主機板，來搭上EAH4870X2/HTDI/2G，看看3D效能表現到底有多強，其中飛龍II 955超頻至3.8GHz，HT、NB也增加至2200MHz，其餘硬體如列表。



正好，最近AMD釋出最新Catalyst 9.7驅動程式，因此我們同時把上一版Catalyst 9.6拉入，試試看最新驅動程式是否也讓EAH4870X2/HTDI/2G的效能增加。

此次測試的解析度為1920 X 1200，測試的軟體包括3DMark Vantage、3DMark 06、Street.Fighter.IV（街頭霸王4）、RESIDENT EVIL 5（惡靈古堡5）、Far Cry 2（V1.0.2,DX10）、Unigine Tropics Demo、Tom Clancy's H.A.W.X、S.T.A.L.K.E.R：Clean Sky Benchmark以及OpenGL Fur Rendering Benchmark 1.70版。



3DMark Vantage（v1.01 Patch）：
Catalyst 9.6：X7447



Catalyst 9.7：X7537



3DMark06（Patch 1.1.0）：未開啟AA項目。
Catalyst 9.6：19849



Catalyst 9.7：19887



3DMark06（Patch 1.1.0）：開啟8X AA項目。
Catalyst 9.6：16700



Catalyst 9.7：16716



Street.Fighter.IV（街頭霸王4）：



遊戲測試設定。





Catalyst 9.6：167.92 FPS



Catalyst 9.7：168.20FPS



RESIDENT EVIL 5（惡靈古堡5）



遊戲測試設定。





Catalyst 9.6：平均61.1 FPS。



Catalyst 9.7：平均59.1 FPS。

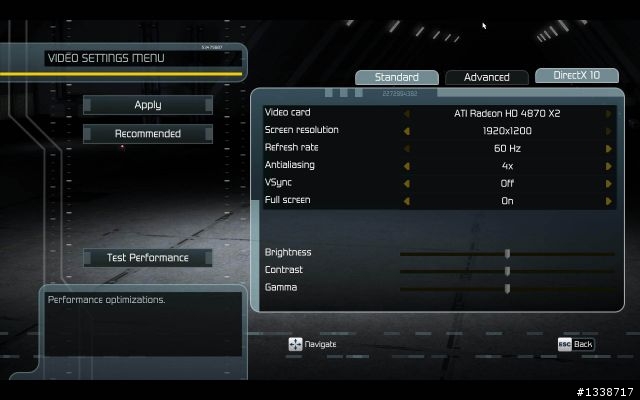

Far Cry 2（V1.0.3,DX10）：遊戲細節選擇Ultra High，開啟4X AA。



Unigine Tropics Demo：開啟4X AA設定下，執行DX10.1特校的測試。



Catalyst 9.6：61.5 FPS。



Catalyst 9.7：61.1 FPS。



Tom Clancy's H.A.W.X：開啟4X AA設定下，執行DX10.1特校的測試。







Catalyst 9.6：76 FPS。



Catalyst 9.7：74 FPS。



S.T.A.L.K.E.R：Clean Sky Benchmark：開啟2X AA設定下，執行DX10.1特校的測試。



Catalyst 9.6：4個場景FPS值。



Catalyst 9.7：4個場景FPS值。



OpenGL Fur Rendering Benchmark：1.70版，設定1280 X 1024解析度來執行顯示卡滿載測試。（裸機測試環境，室溫31度，散熱風扇轉速由顯示卡自動調整）





安裝最新Catalyst 9.7驅動程式，讓EAH4870X2/HTDI/2G在三豬馬克系列的測試分數增加，如果玩家想要有最佳測試分數，那麼就改用新版驅動程式。至於，這次測試的6遊戲張數提升部分，EAH4870X2/HTDI/2G安裝Catalyst驅動程式後，遊戲FPS值並未有明顯增加，倒是在RESIDENT EVIL 5遊戲部分，安裝Catalyst 9.6驅動程式可以獲得較多FPS張數。

要讓要讓3.8G的龍二955跟EAH4870X2/HTDI/2G穩定運作，那麼PSU也是相對要求，我們此次測試發現，當GPU滿載運算時，PSU電力需求達484W。利用OpenGL Fur Rendering Benchmark：1.70版來探詢顯示卡工作溫度，結果呈現GPU溫度約87度。（此時散熱風扇還未全速運作）

下一篇，我們再來玩玩3.8G的龍二X4 955配上EAH4870X2/HTDI/2G的超頻測試，看看其超頻效能到底是如何。
