除了看到Ryzen5的相關效能外，比較少人討論到新版BIOS的效能差異
AGESA 版本 1.0.0.4a，主要是針對Ryzen5的CPU做最佳化更新
所以在更新到這版BIOS後，CPU的效能應會有些許的提升
至於提升多少，底下會有一連串的測試分享
但目前並不是每一張AM4的主板都有提供新版的BIOS更新
所以有購買Ryzen5的朋友，得先了解一下哪張主板目前是有提供的
當然再過一段時間，AM4的主板應會陸續提供新版的BIOS更新
而目前我們搭配測試的這張AORUS AX370 GAMING K7則有提供
這張主機板也是GIGABYTE在AM4裡最高階的版本
首先先來看看我們這次要測試的CPU，為Ryzen5 1400
也是Ryzen5裡面最低價位的一款CPU
價格目前為$6000，主要對打的INTEL對手為I5 7400
但在CPU的核心數上多了HT的技術
所以可模擬到8核運算

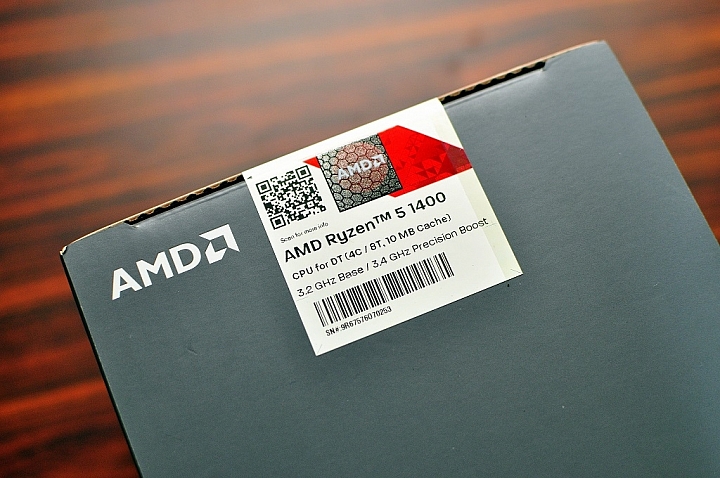

基本時脈為3.2G，最高可Boost至3.4G

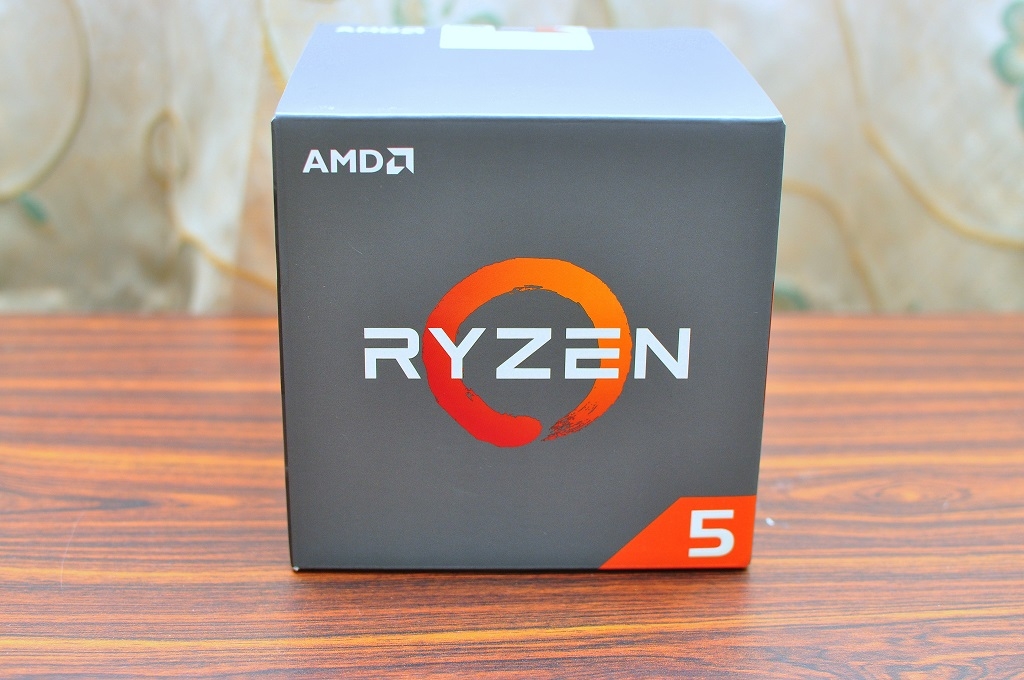

打開外盒後CPU與風扇分開包裝

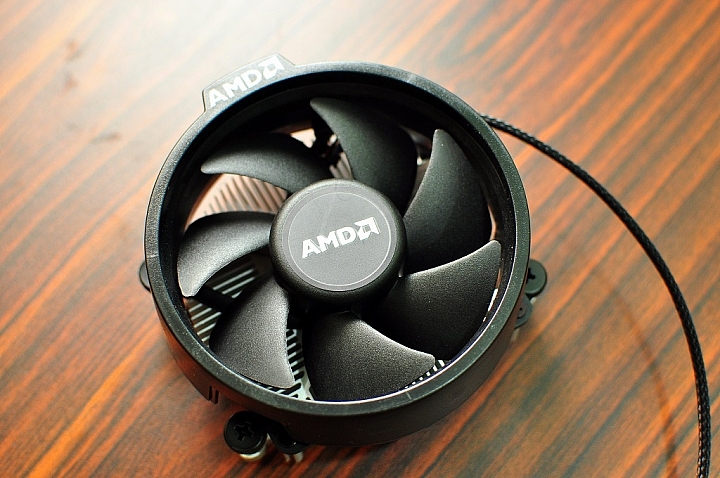

Ryzen5非X版本的皆有附上風扇，但與Ryzen7 1700相比，少了RGB的LED燈

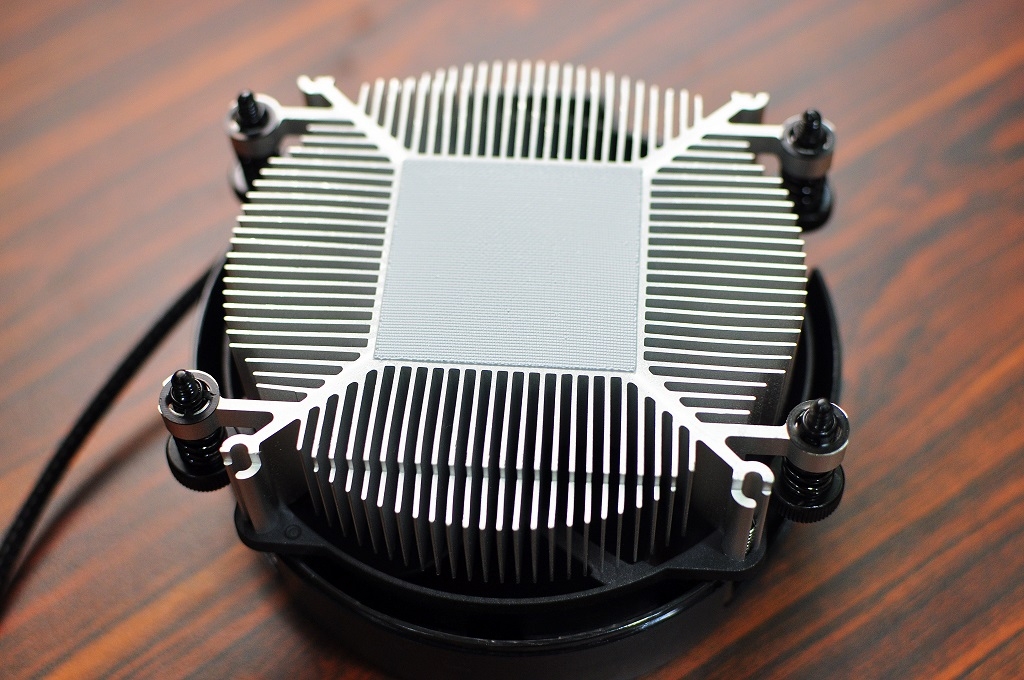

原廠風扇底下已經塗上散熱膏

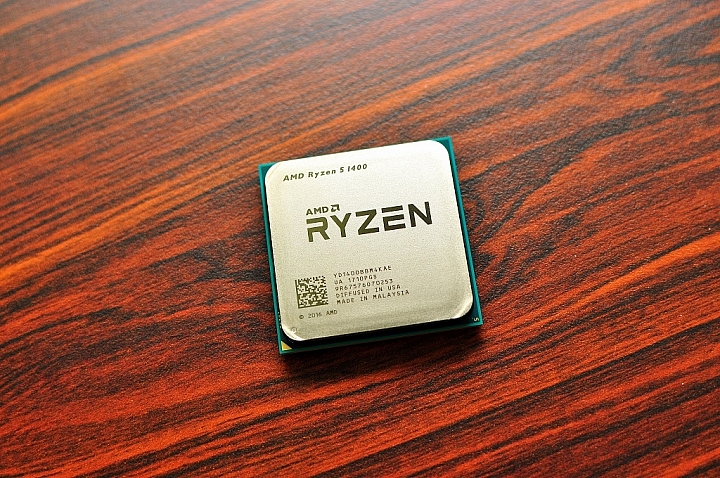

Ryzen 1400
搭配測試的主機板為技嘉AORUS AX370 GAMING K7
為技嘉AM4平台裡最高階的主機板

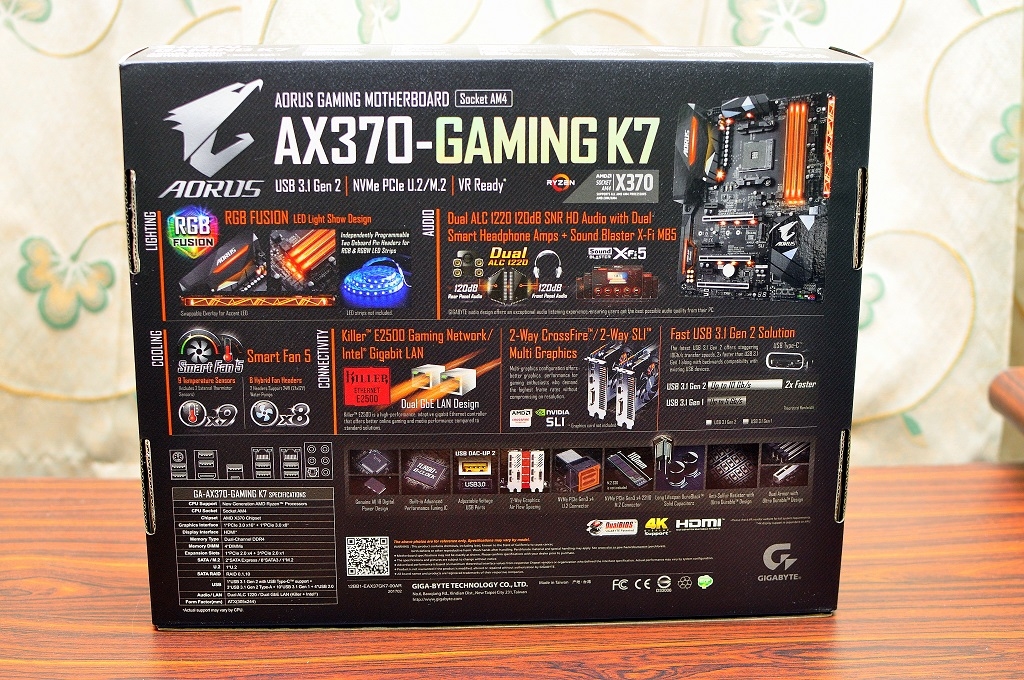

背面密密麻麻的主板特色
主機板以全黑色為底，包含散熱片與RGB燈罩

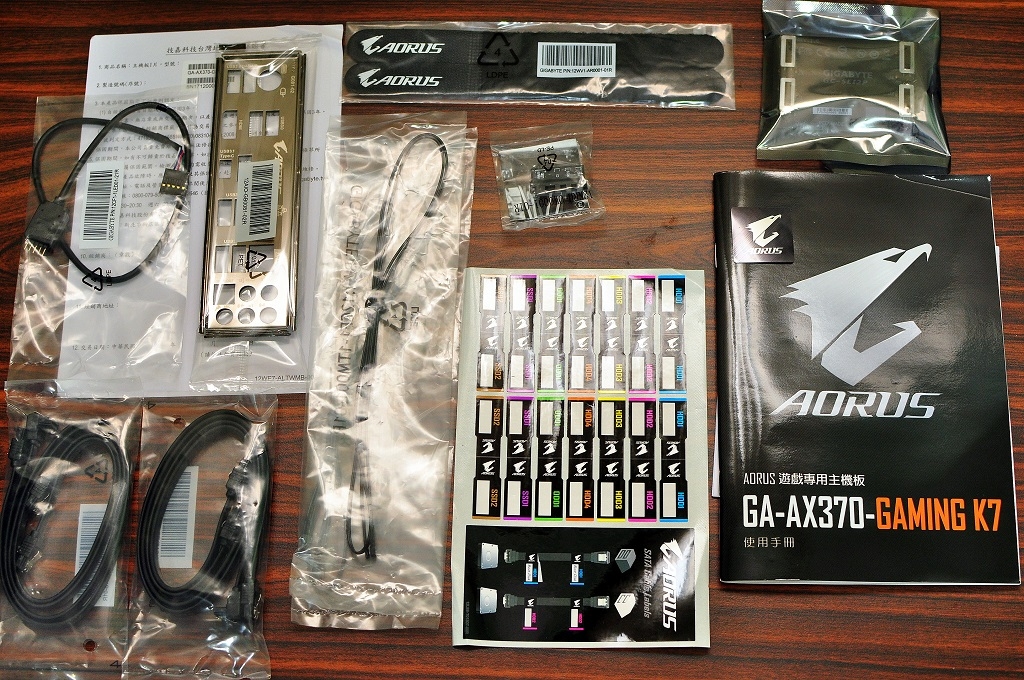

配件的部分也相當齊全，除了基本配件外，還包含了SLI的橋接器與2條測溫線
RGB燈罩，採用黑色為底色，與其他版本不同

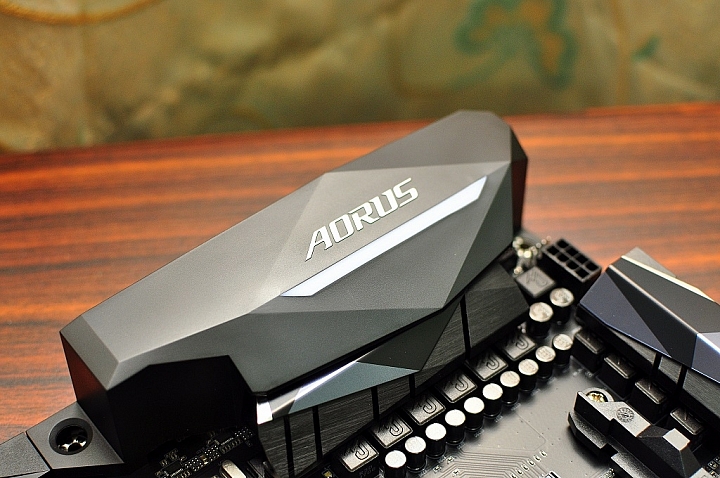

MOS上的散熱片也採黑底設計

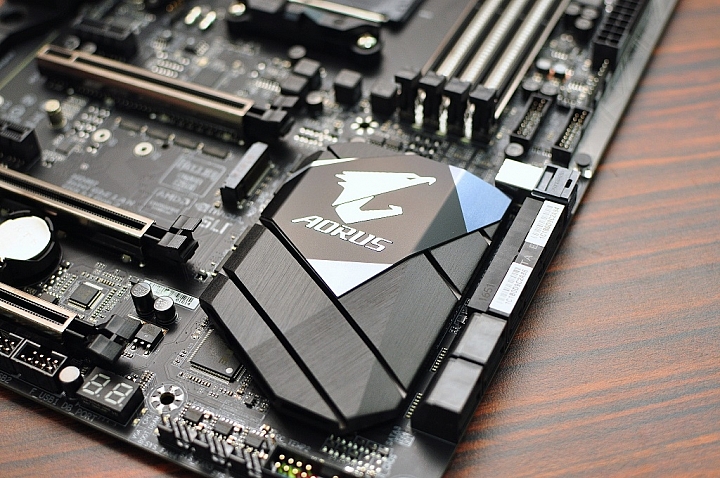

X370晶片的散熱片也如此
記憶體插槽，除了有做強化基座外，也有LED燈條在上面
提供三組PIC-E介面，一組X16，一組X8，一組X4
在儲存介面上，也多出了U.2的介面
但U.2與M.2的頻寬是共用的，所以只能擇其一
後端I/O介面
1個PS/2鍵盤/滑鼠插座
1個HDMI插座
1個USB Type-C™連接埠，支援USB 3.1 Gen 2
3個USB 3.1 Gen 2 Type-A連接埠(紅色)
6個USB 3.1 Gen 1連接埠
2個RJ-45埠
1個S/PDIF光纖輸出插座
5個音源接頭(中央及重低音輸出、後喇叭輸出、音源輸入、音源輸出、麥克風)
主機板上附有電源開關與OC按鈕，其餘兩顆分別為COMS-SW與RST-SW
BIOS的部分，可手動設定是否啟動DualBIOS或指定由哪一顆BIOS開機
旁邊也有RGB燈條的連接點
主機板右下除了機殼燈號與開關插座外，也將其中一條測溫線的連接點設計在此
另外就是系統風扇的接頭也有三個，有助於整線

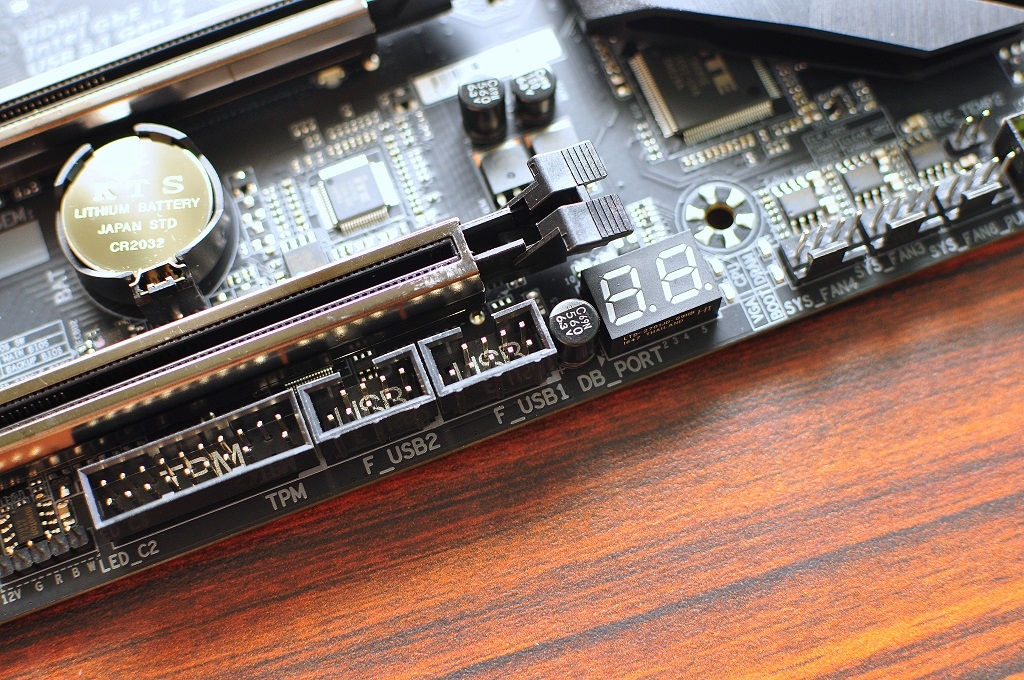

這張AX370 GAMING K7主板上有設計除錯燈號，主機板說明書皆有說明燈號代表的意義

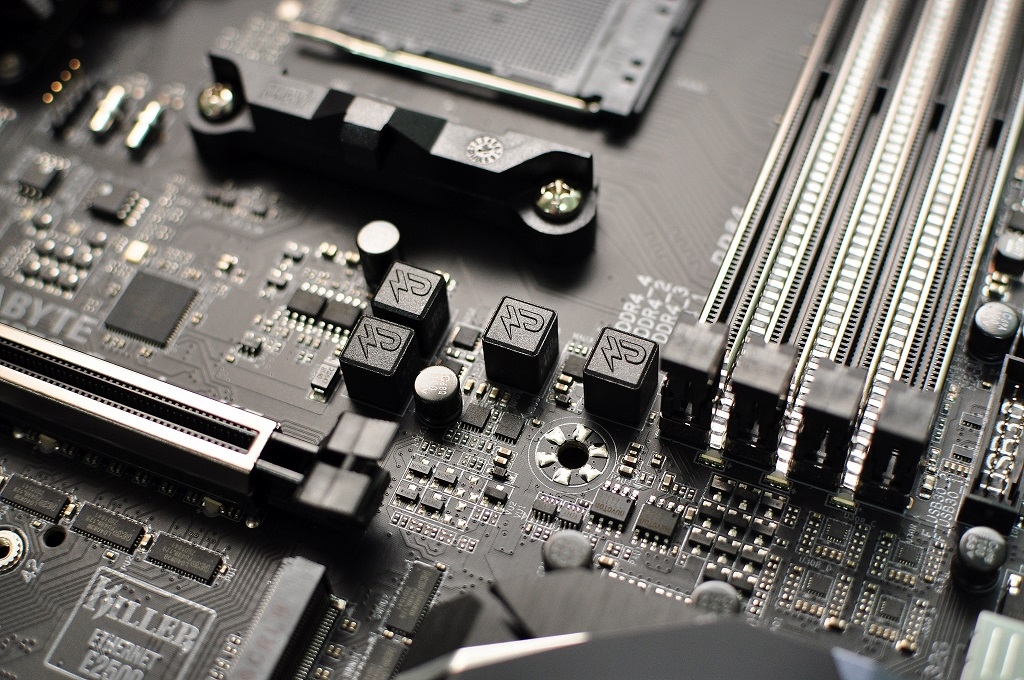

主板上的電感皆使用技嘉第五代超耐久電感
而在供電的固態電容方面，也採用超耐久的DuraBlack黑化電容
ICS 9FGL1214AKLF 時脈產生晶片

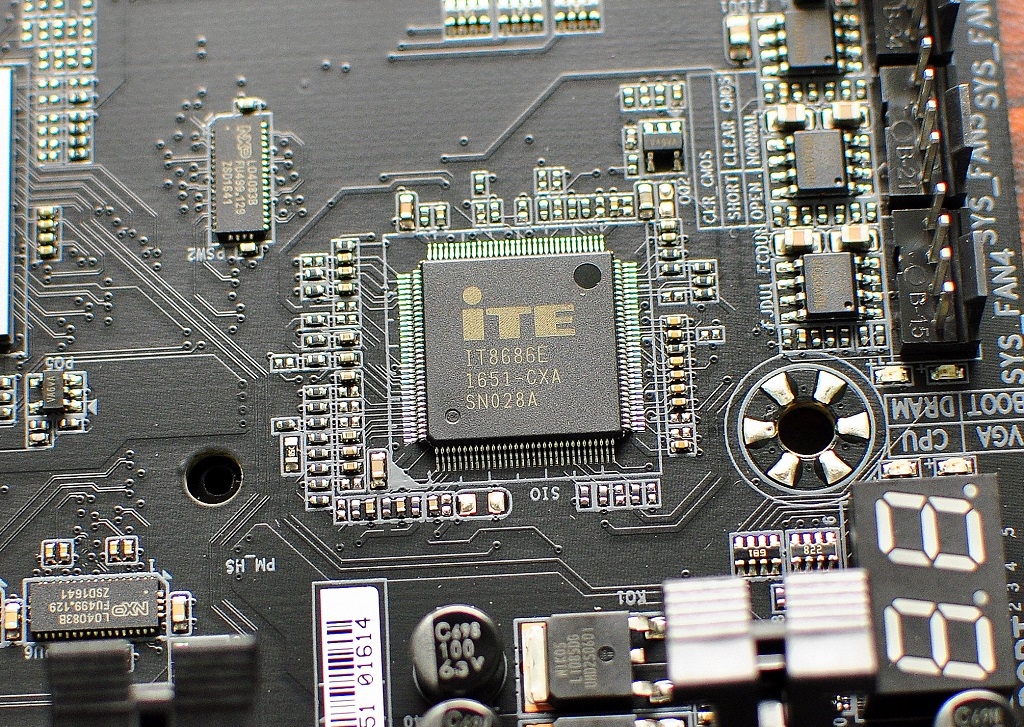

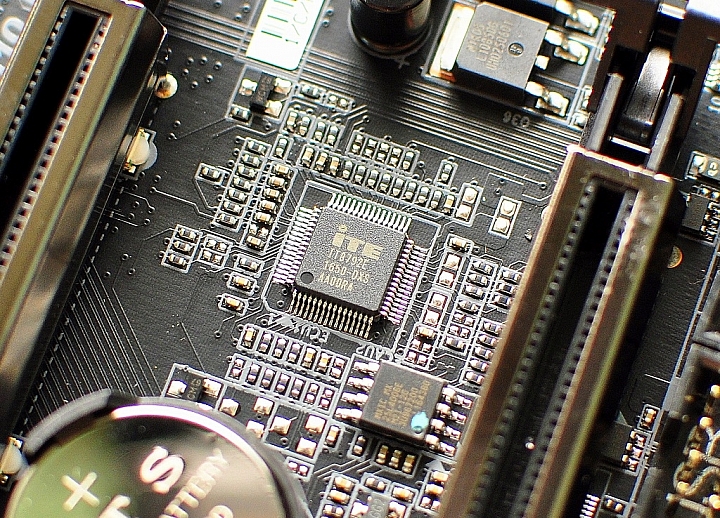

iTE IT8686E和iTE IT8792E組成環控晶片
AORUS AX370 GAMING K7採用雙有線網卡
INTEL+KILLER

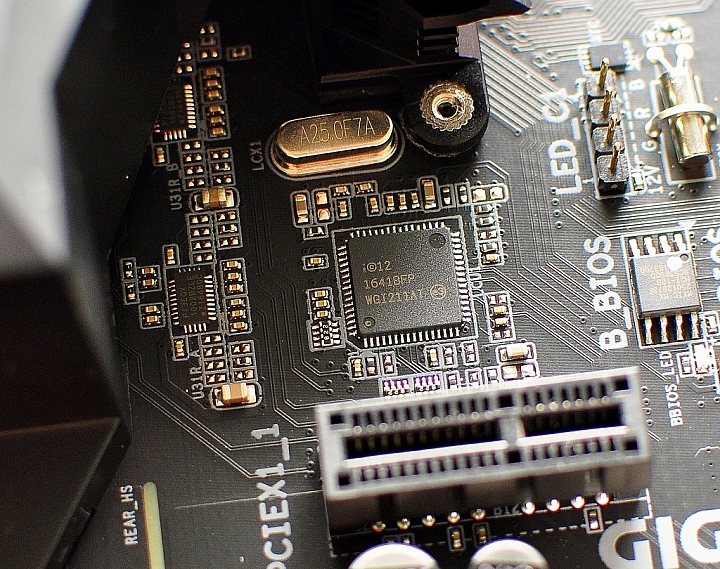

Intel WGI211V網路晶片
Killer E2500網路晶片

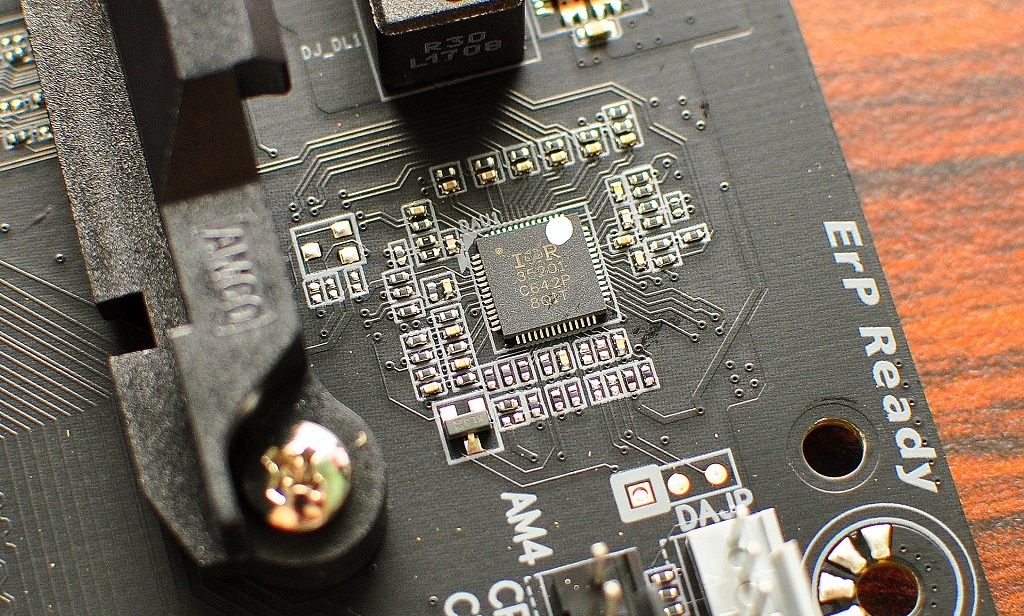

PWM控制晶片使用 IR35201，提供 6+4 相數位電源供電

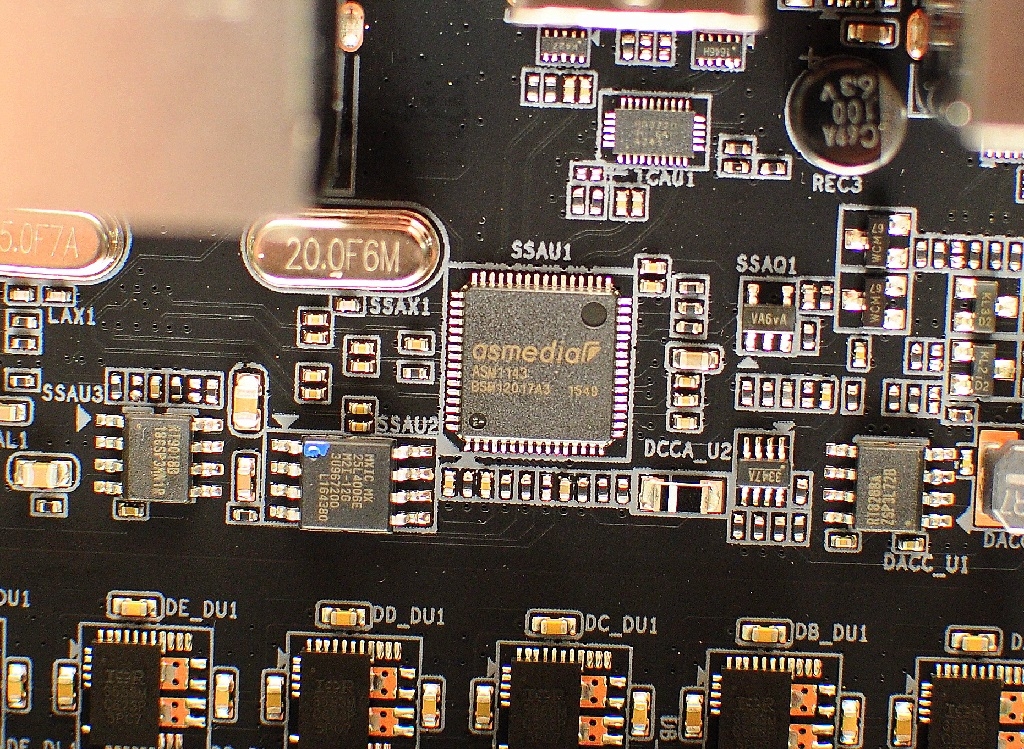

USB3.1控制晶片使用ASMedia ASM1143

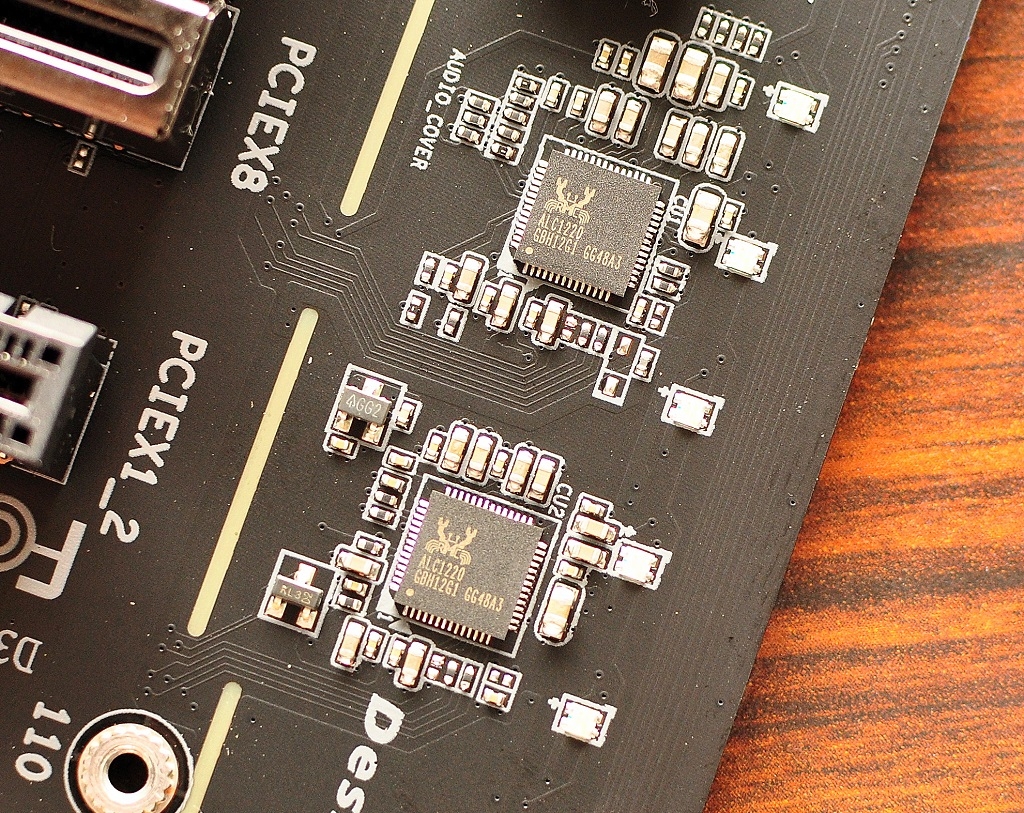

音效晶片採用雙ALC 1220 120dB音效晶片

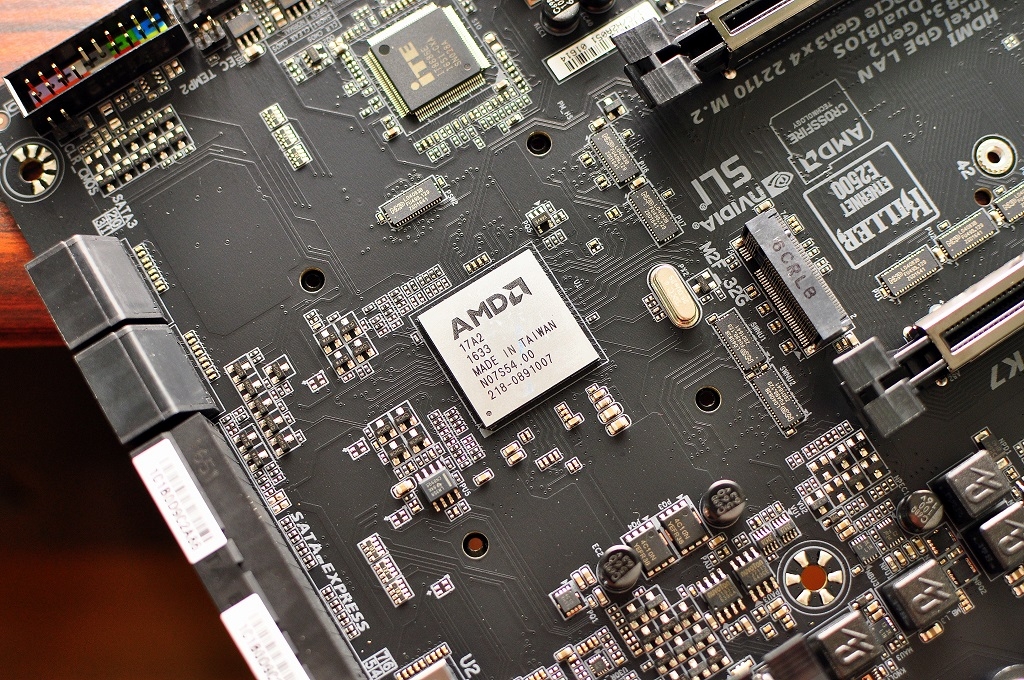

AMD X370晶片
上機照，顯示卡一樣搭配使用MSI GTX1070 Classic Gaming組SLI
記憶體則是ADATA XPG 8G/3000*2
黑暗中開機，這張主機板上的燈光非常炫麗，配合控制軟體可調整更多色彩的搭配
=================================================
上機後，先來看看BIOS內的資訊，在Easy Mode頁面裡
基本資訊都可看到，但CPU時脈似乎顯示有誤
此時BIOS版本還是為初版

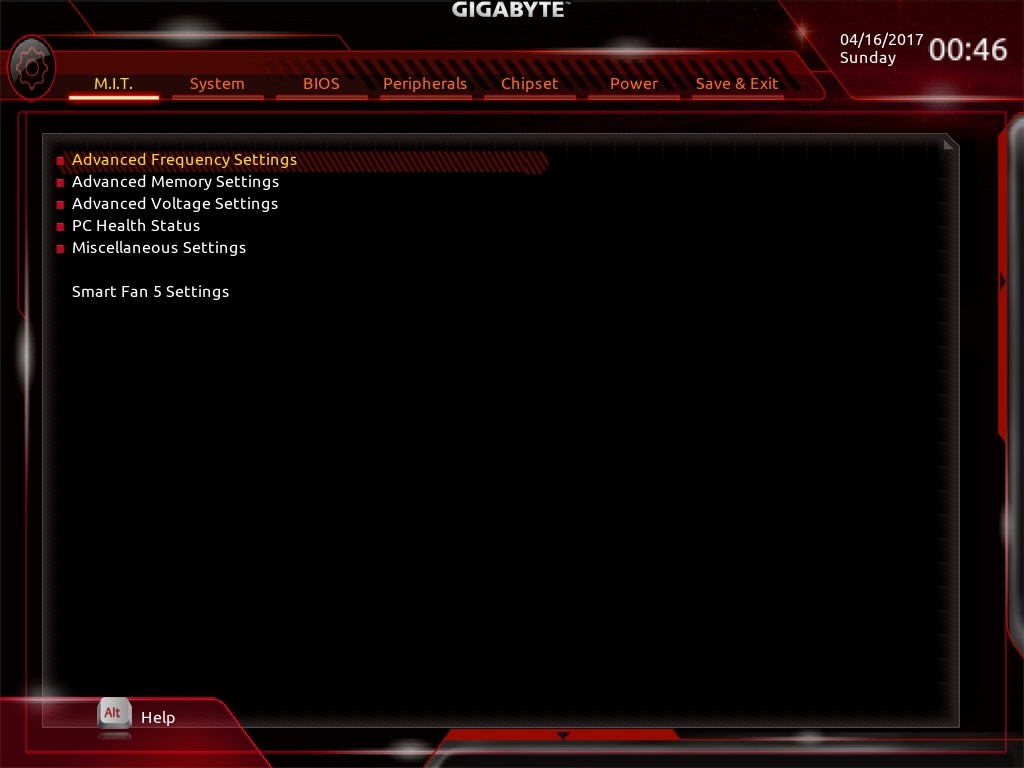

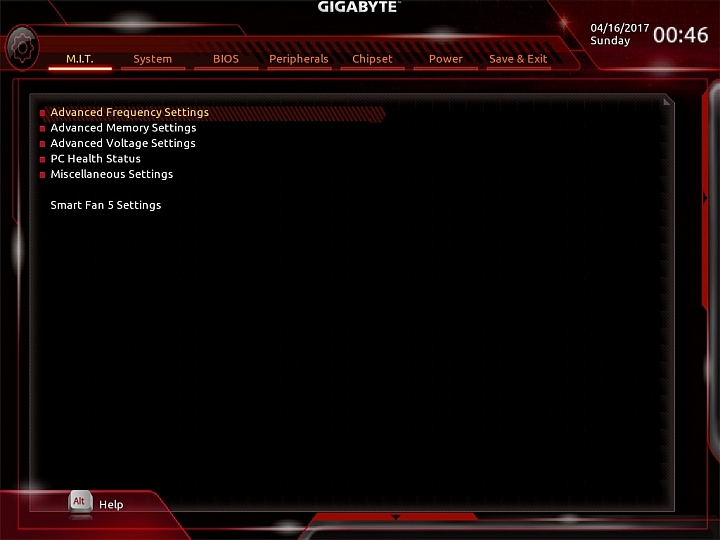

切換成詳細模式，M.I.T頁面可針對超頻做細節調整
CPU超頻頁面，底下也有簡單的記憶體XMP開關

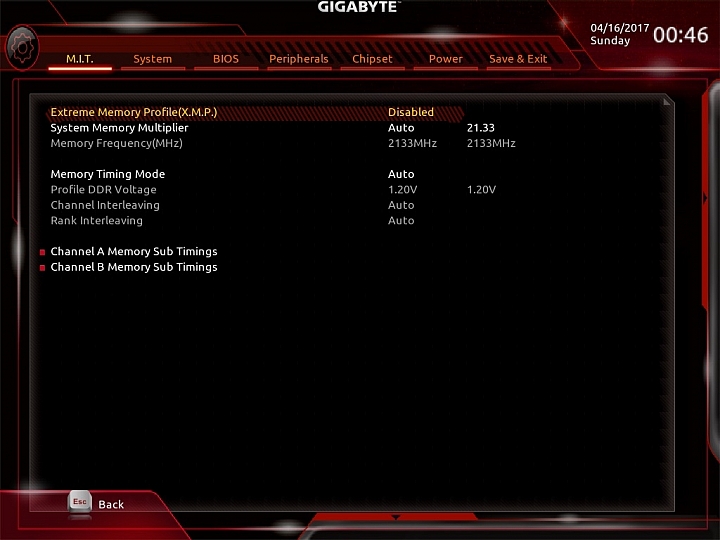

記憶體超頻頁面，可手動調整時脈與時序

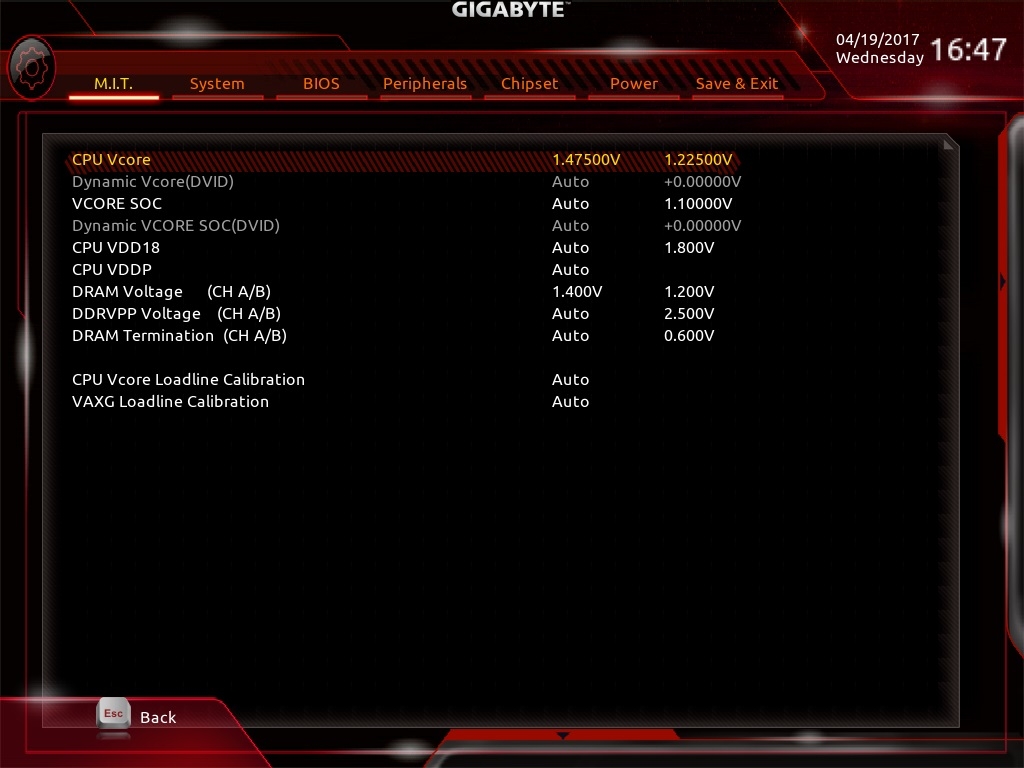

電壓設定頁面
System頁面
Boot頁面
Smart Fan 5設定頁面
接著底下為Ryzen5 1400的超頻設定數據
這顆1400可超至4.0G，但並不穩定，經反覆測試後，最穩定的時脈為3.8G
所以底下會採用3.8G的時脈來做超頻的測試
而記憶體的部分，也會一併超頻至3200，時序則會調整成16-17-17-39

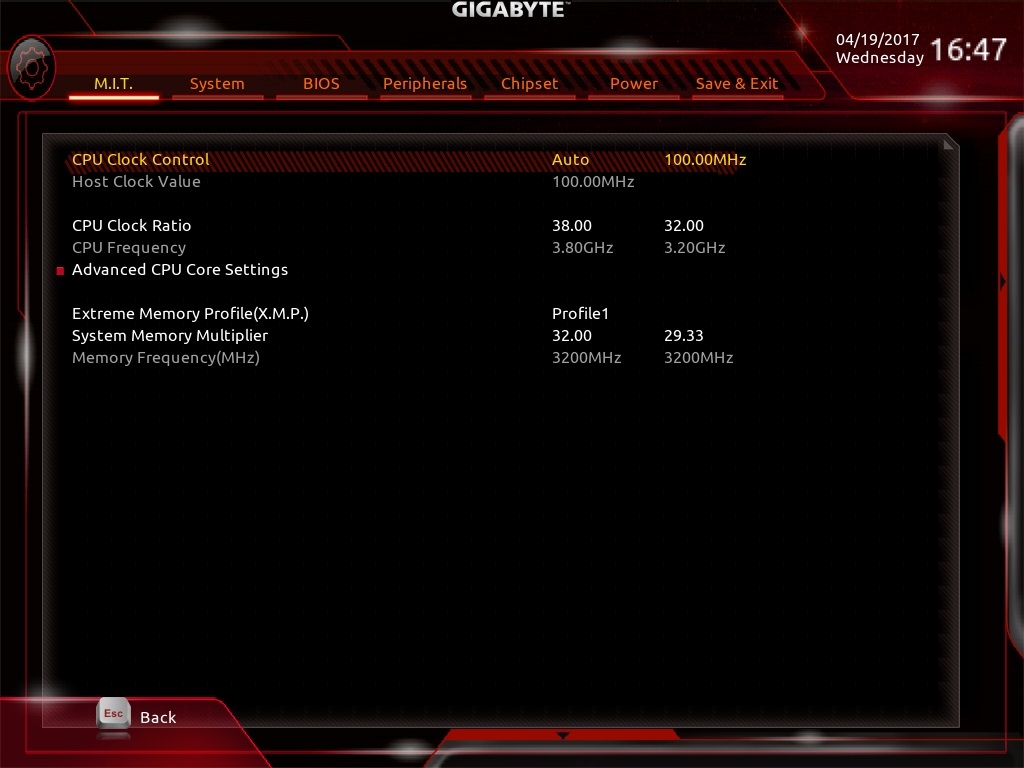

CPU時脈調整至3.8G
記憶體時脈3200
時序設定為16-17-17-17-39，比XMP時序還緊一些
電壓的部分，CPU在3.8G直接調整1.475V測試，未再測試最低電壓
而記憶體的電壓則是設定到1.4V
接著下載AMD官方提供的電源管理設定，全程測試皆使用AMD電源管理設定選項
BIOS的部分，也會比較更新至F3版後的效能差異
=================================================
測試數據會呈現F2版效能，F3版效能，超頻3.8G效能
先以CPU-Z內建的BENCH做開頭
F2版的效能
F3版的效能
3.8G的效能
記憶體頻寬，注意L3 Cache效能
F2版效能
F3版的效能
3.8G的效能
CINEBENCH R11.5測試

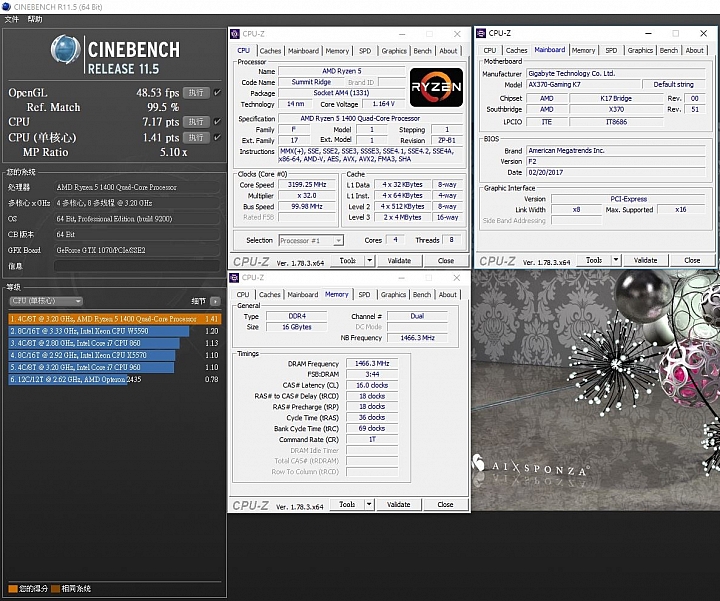

F2版的效能
F3版的效能

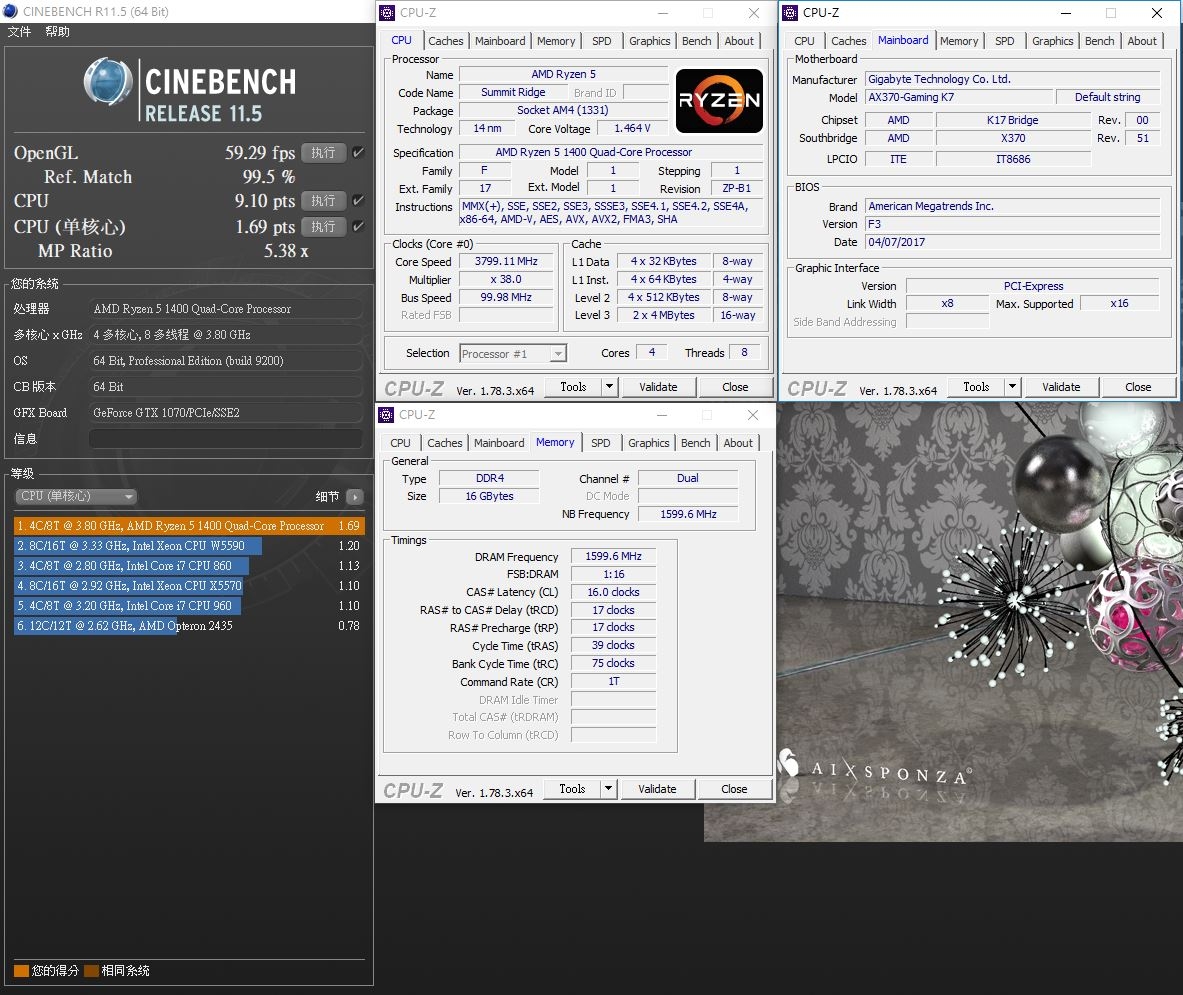

3.8G的效能

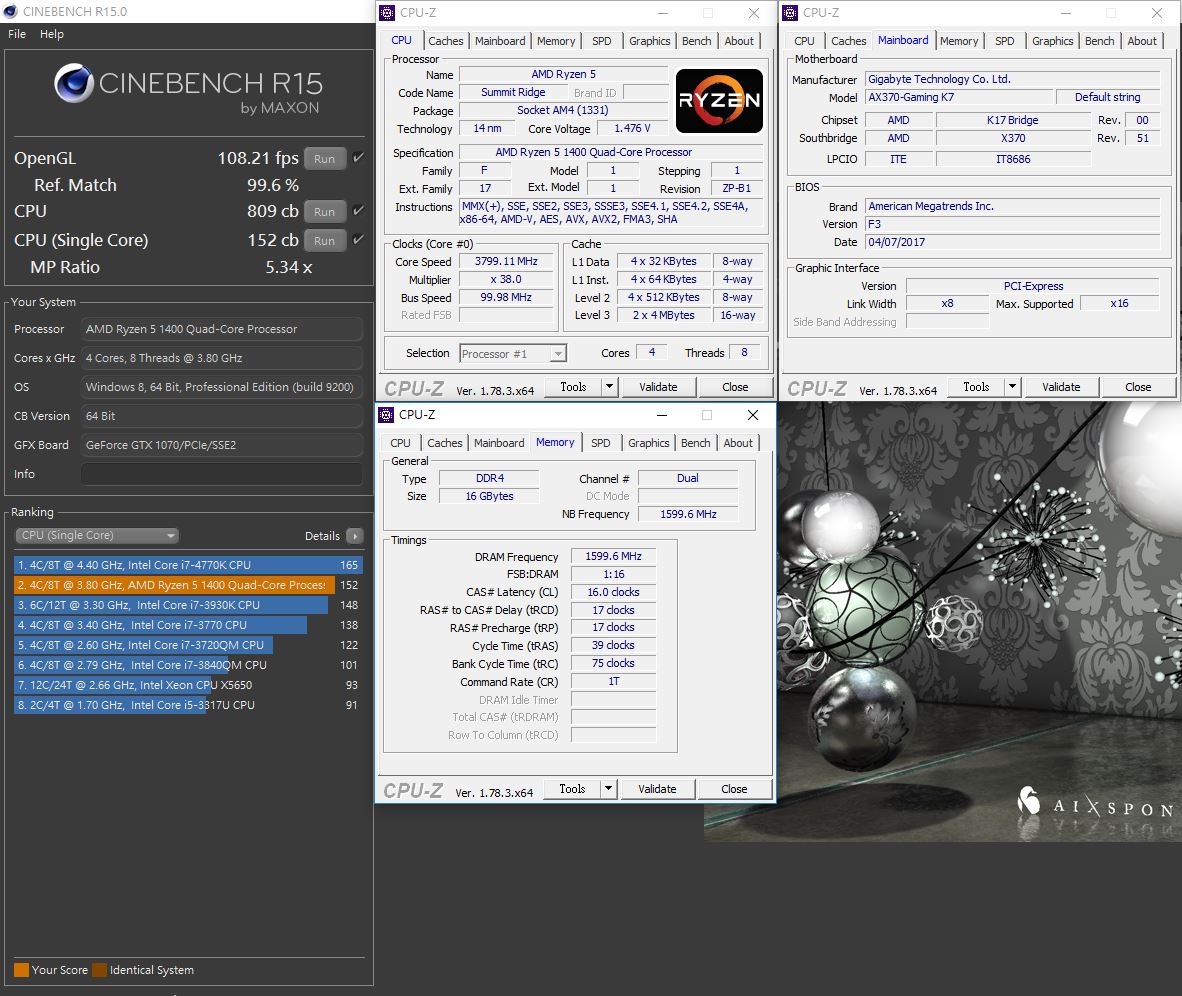

CINEBENCH R15的測試

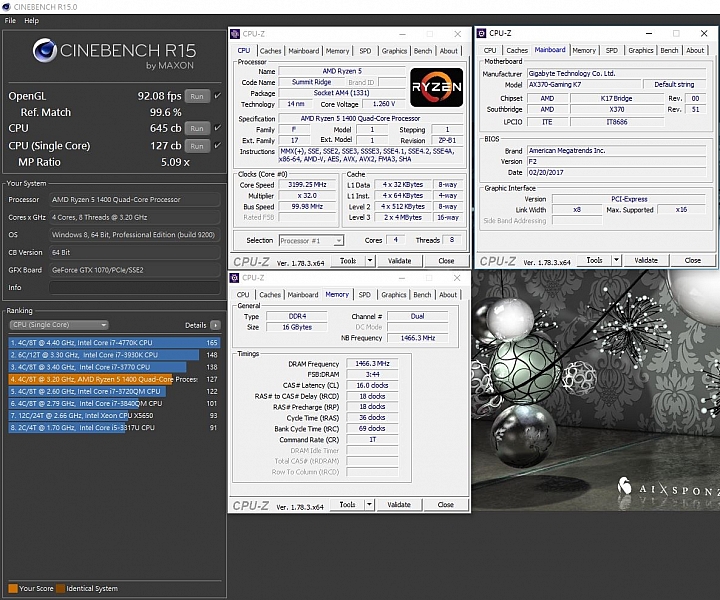

F2版的效能
F3版的效能
3.8G的效能

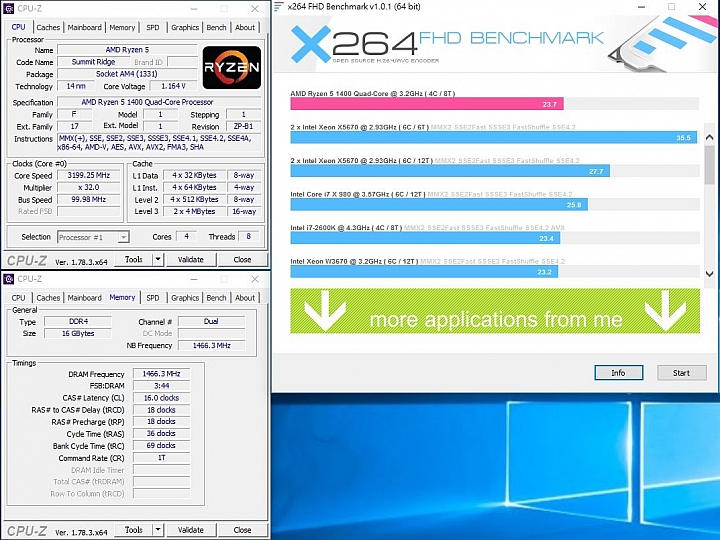

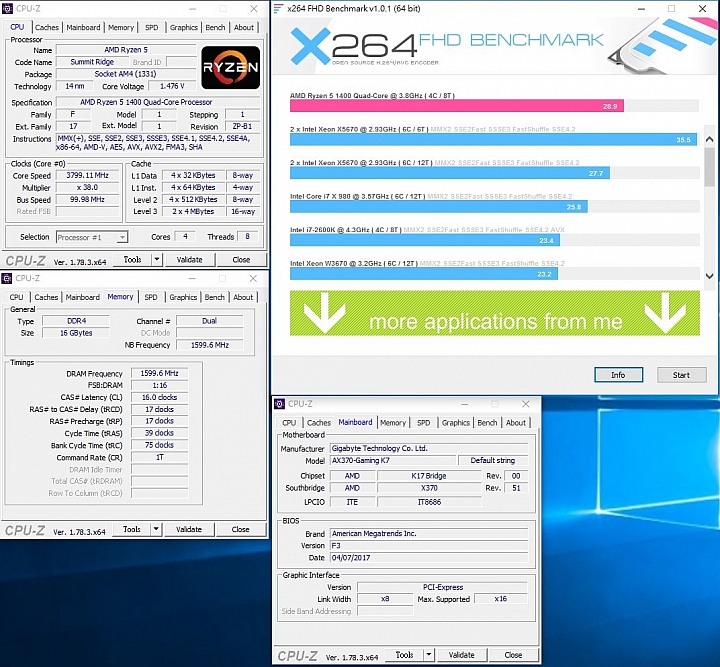

X264 FHD BENCHMARK
F2版的效能
F3版的效能
3.8G的效能
X265 BENCHMARK
F2版的效能
F3版的效能
3.8G的效能

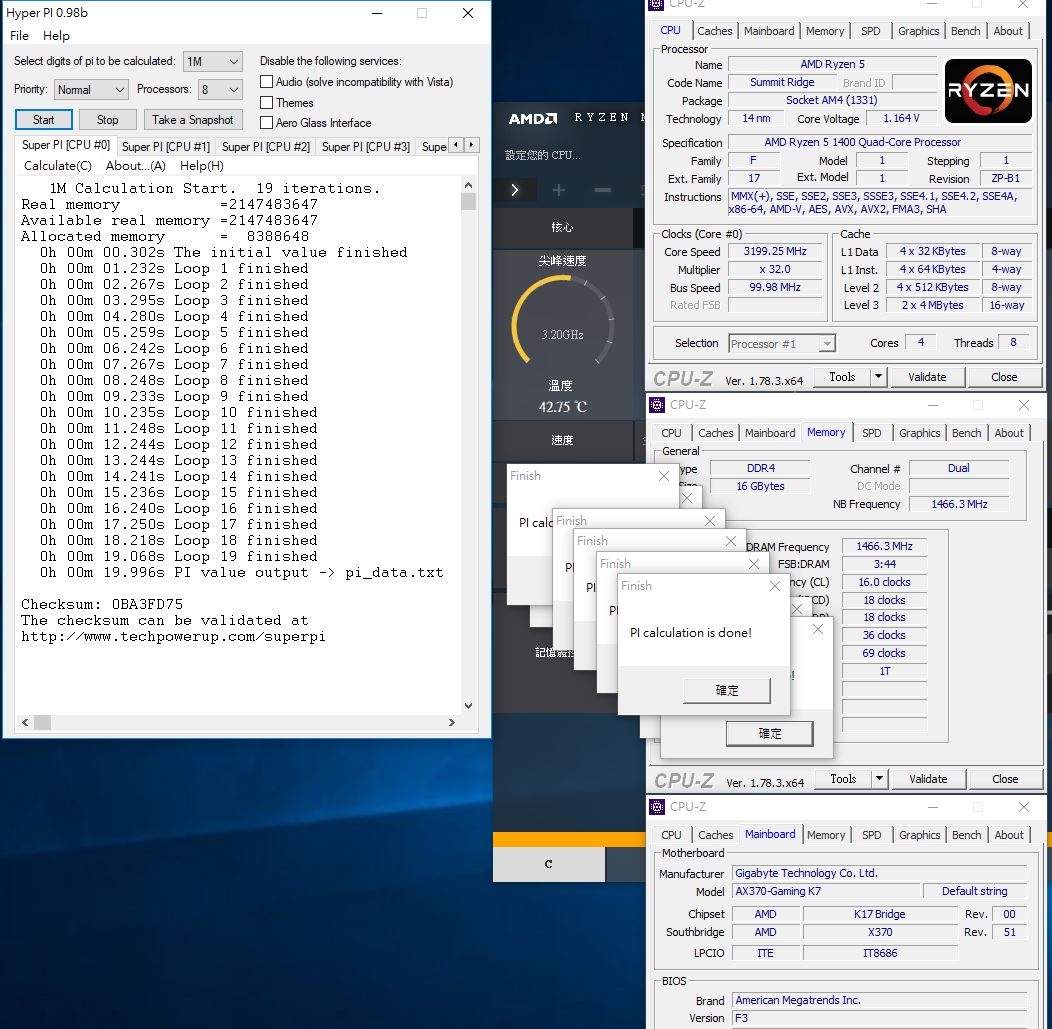

Hyper Pi 1M
F2版的效能
F3版的效能
3.8G的效能

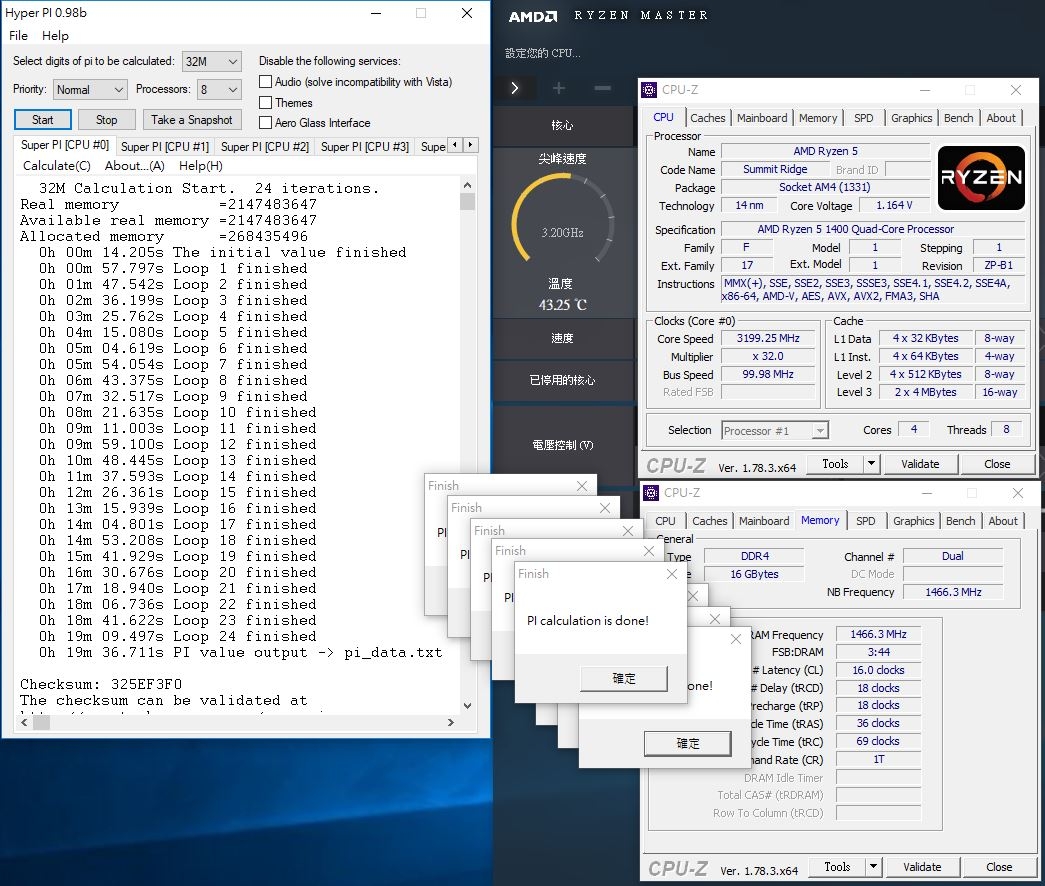

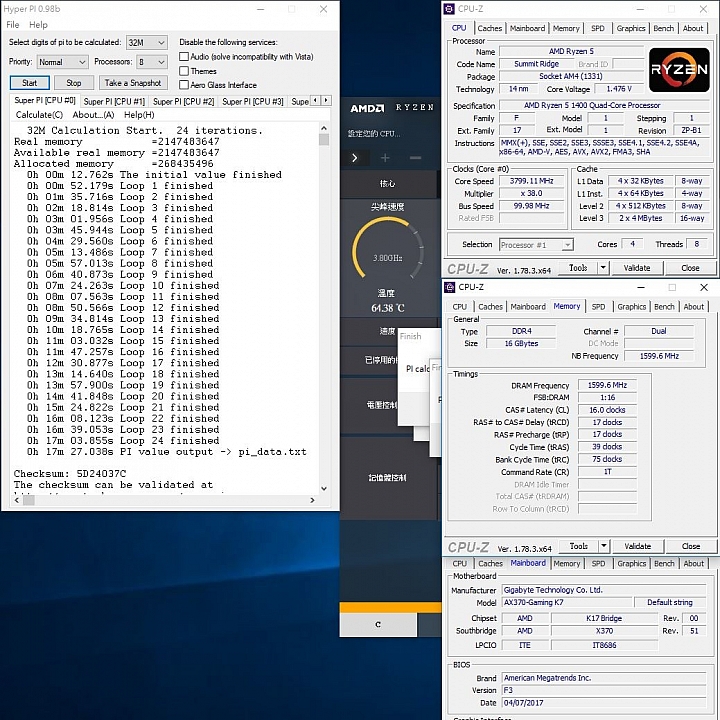

Hyper Pi 32M
F2版的效能
F3版的效能
3.8G的效能

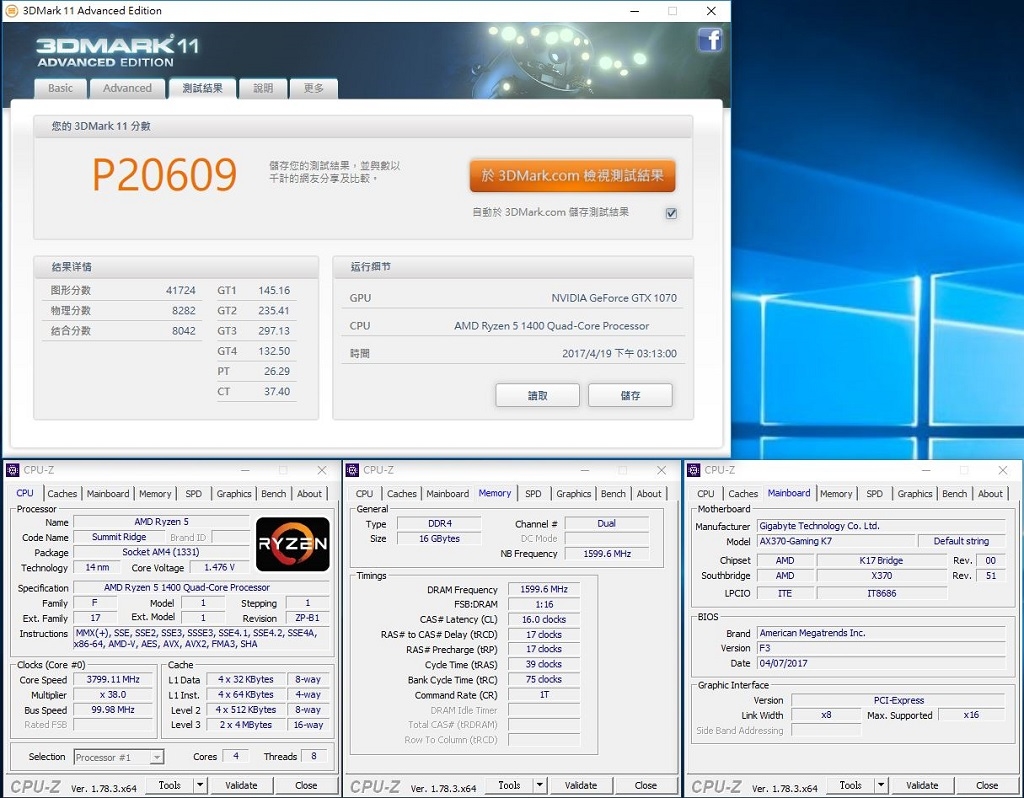

3DMARK11 P模式測試
F2版的效能

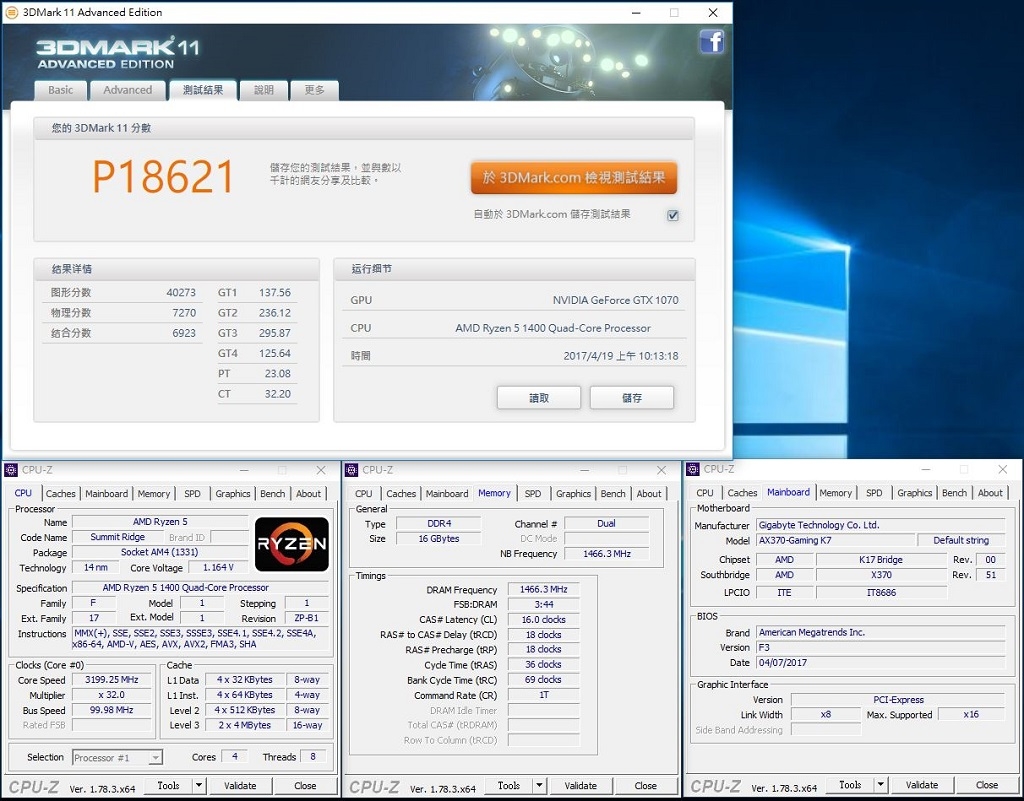

F3版的效能
3.8G的效能

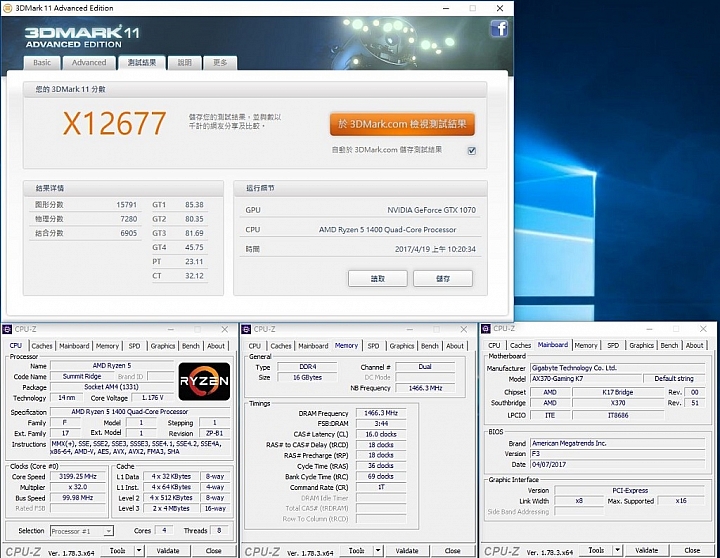

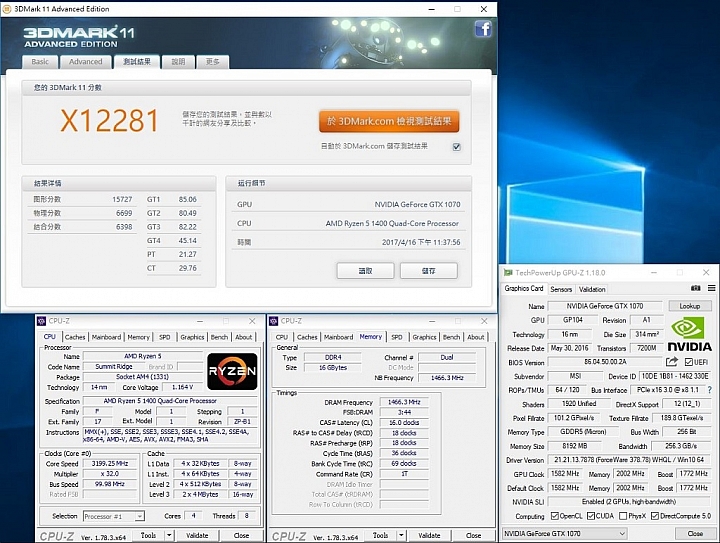

3DMARK11 X模式的測試
F2版的效能
F3版的效能
3.8G的效能
Fire Strike的測試

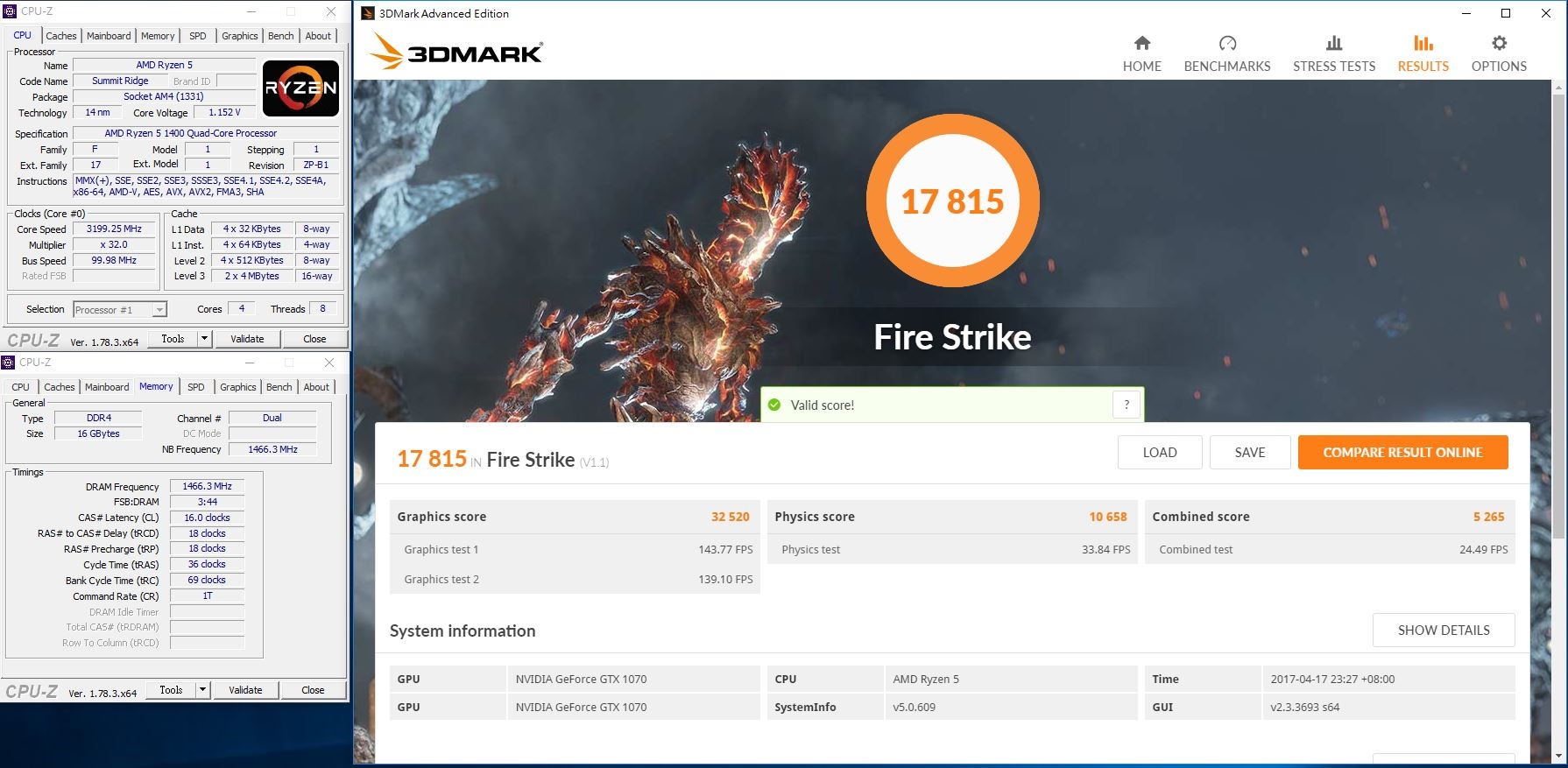

F2版的效能
F3版的效能

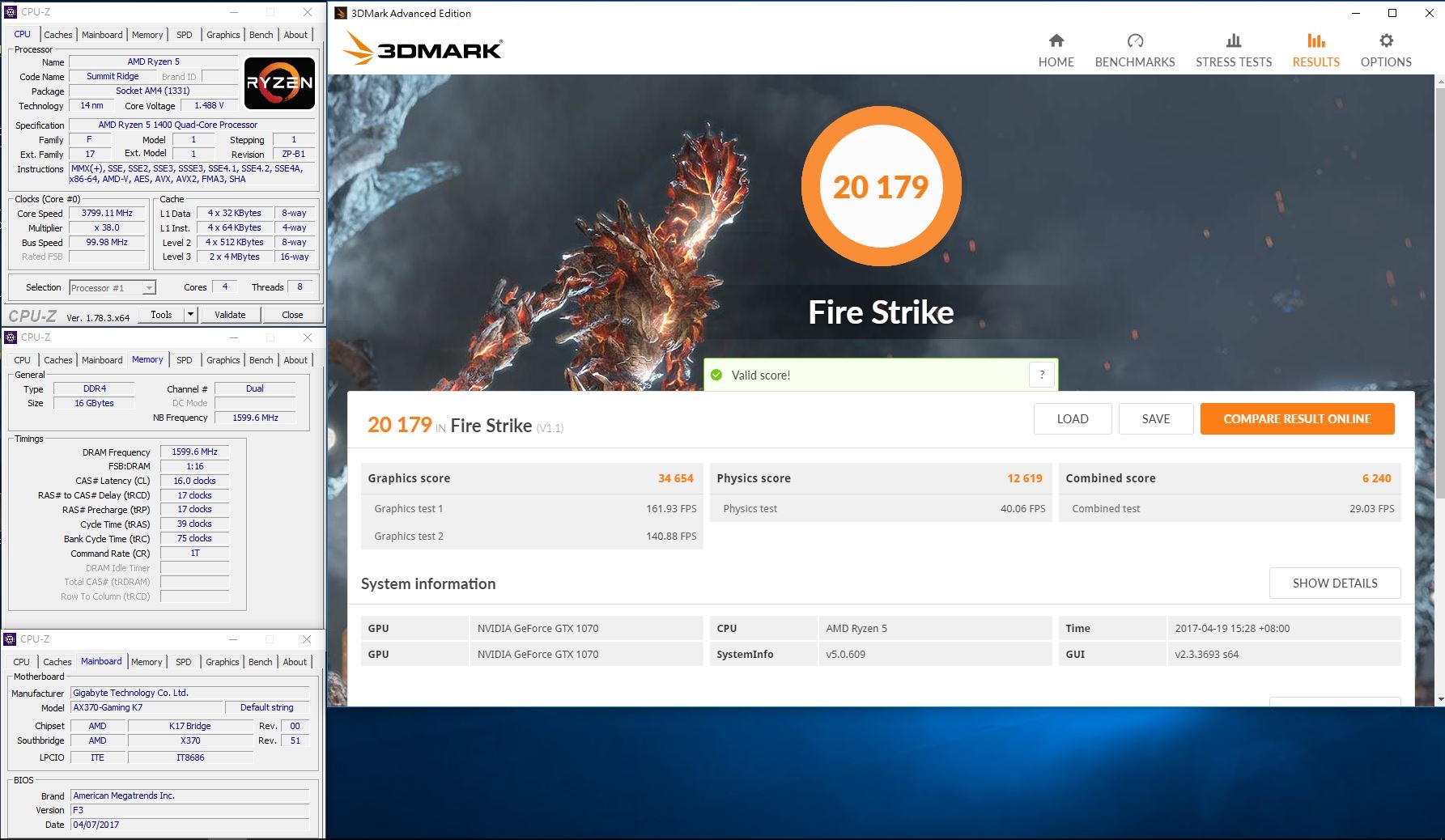

3.8G的效能

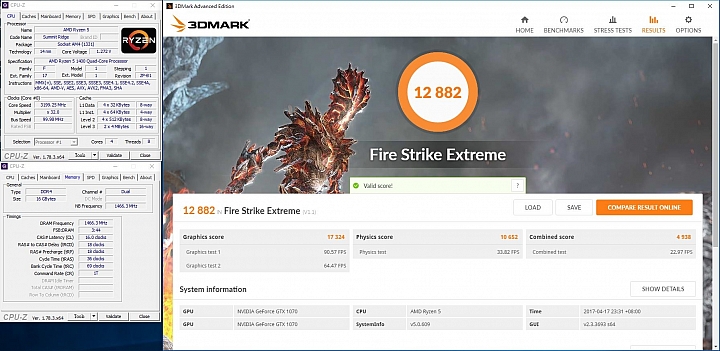

Fire Strike Extreme測試
F2版的效能
F3版的效能
3.8G的效能
Fire Strike Ultra測試
F2版的效能
F3版的效能
3.8G的效能

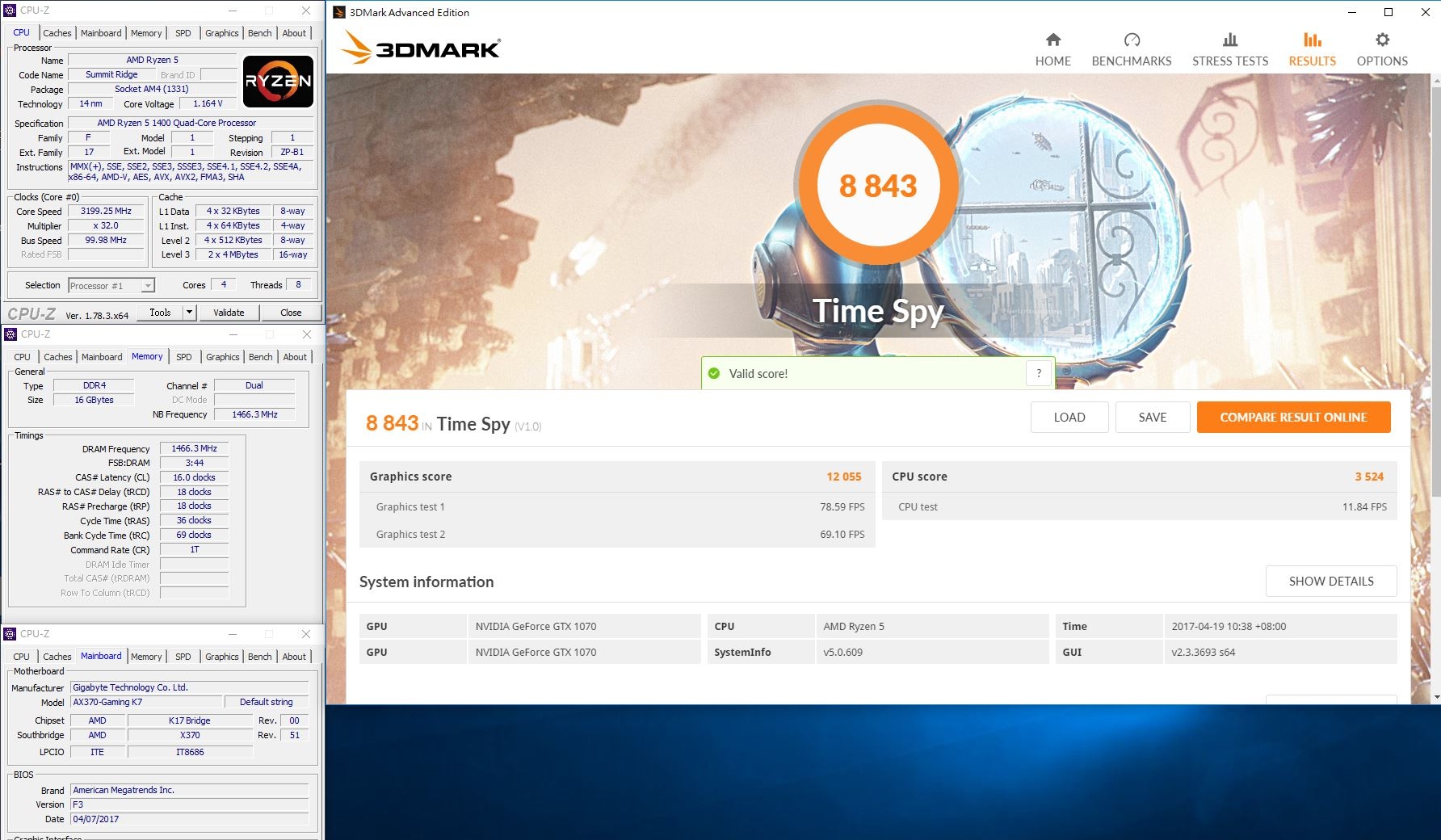

Time Spy測試
F2版的效能
F3版的效能
3.8G的測試
看完相關測試的數據後，接著呈現的為3.8G 1.475V電壓時的溫度測試
使用原廠風扇，在冷氣26度的房間內，使用Hyper Pi 32M測試到中途時的紀錄
溫度大約落在88度左右
MOS上的溫度經測試，大約落在45度~48度左右
=================================================
經由上述的測試，可看出在更新到AGESA 版本 1.0.0.4a後，CPU的效能也會有所提升
尤其測試記憶體頻寬時，在CPU L3 Cache差異非常大
不確定是否是軟體的問題，還是確實是如此
不過在其他測試下，更新BIOS後，確實還是會讓效能有所提升
而超頻的部分，這顆1400在測試時，4.0G可開機，但進入系統會有不穩的狀態發生
降至3.9G，可測試較低負載的測試，測試Hyper Pi 32M則會當機
所以較理想的時脈為3.8G，目前看國內外測試的數據，似乎也都差不多落在3.8G
而主機板的超頻上，AORUS AX370 GAMING K7不愧是技嘉AMD最高階的主板
在記憶體的調教上，是目前測試過最穩的
雖沒詳細測試，但簡單的設定都可開機，也可跑測試
但因手邊目前僅有ADATA XPG這組記憶體，所以無法再做更多的測試
不過至少可確定的一點，ADATA XPG系列的記憶體，在AM4平台的相容性是還不錯的
所以有意要入手3000時脈的朋友，不妨可參考這系列的產品
Ryzen5這次的目標主要是以中高階的客群為主，在效能的表現上，雖不像Ryzen7令人刮目相看
但對比競爭對手來說，價格上還是有些許的優勢，以這顆1400來說，價位與I5 7400差不多
但1400多了可超頻的優勢，超頻至3.8G後，效能可說與I7系列的CPU相去不遠
相信這樣的C/P值也是大多USER最樂見的
待未來AMD的新產品線慢慢齊全後，應該又會有一番新的採購風氣囉！
