在昨天下午完成裝置了這個4 CH CAR DVR, 覺得真的不錯用,
因為它完全無電磁波, 不會干擾到行車GPS與超速警報器,
所以就來與大家分享一下這個好東西.
4 CH ~ 就是會有4支錄影用鏡頭 + 一台DVR紀錄主機,
4 支鏡頭的位置擺放設定是: 一支車室內在前擋風玻璃來拍攝車頭正前方路況;
一支在車尾來拍攝車尾正後方路況; 兩支在車室外的鏡頭分別在兩側前葉子板來拍攝兩側前方路況.
4支鏡頭在引擎啟動後30秒, 主機完成開機作業後就開始同步做攝錄影像,
開始開箱嚕:

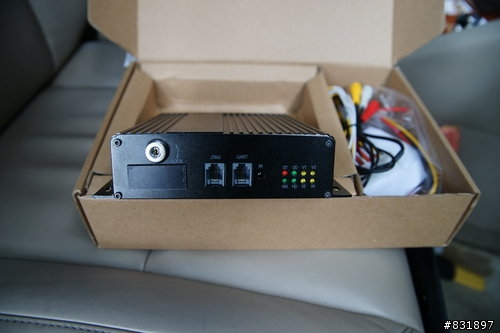

DVR紀錄主機就是它~以SD卡來存放錄影紀錄, 最高可支援16G X 2=32G.

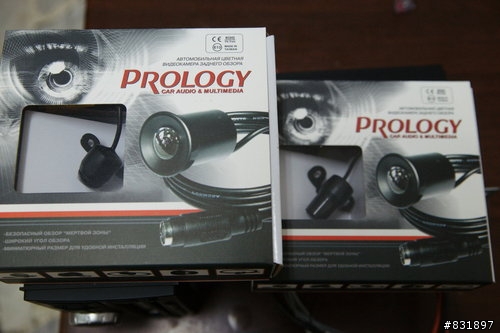

車室內鏡頭就是這個:
安裝過程紀錄: 略過.
因為安裝這4顆鏡頭要拆部分車內裝來藏放所有的線路, 所以這個時段是在與老闆打屁喝飲料中. 施工時間約2~3個小時左右就是了.
安裝照:

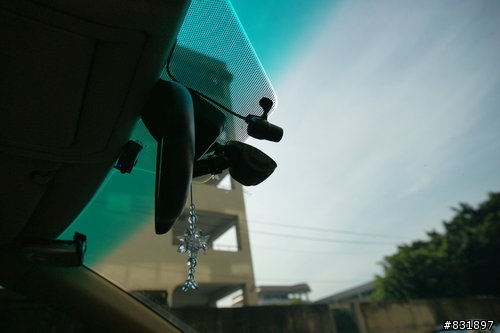

前擋內的鏡頭就放在前面後視鏡的正後方, 線路就收進到天花板的飾板內, 因為我家小黑的前擋風玻璃有貼隔熱紙, 所以會多少影響到鏡頭所拍攝到的色調, 但實際效果還不差啦,

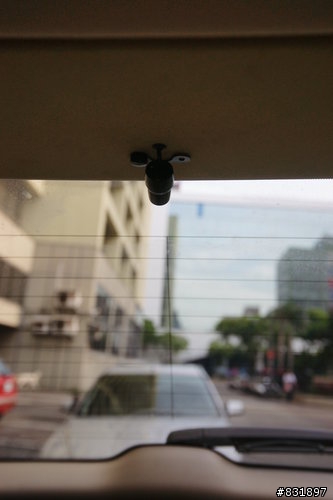

在車室內來看尾門的鏡頭, 它就固定在後上方的飾板上面, 線路完全收進到這飾板內,

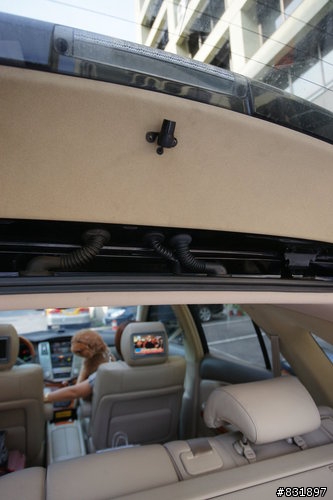

開啟後尾門來看這顆往後面拍攝的鏡頭,

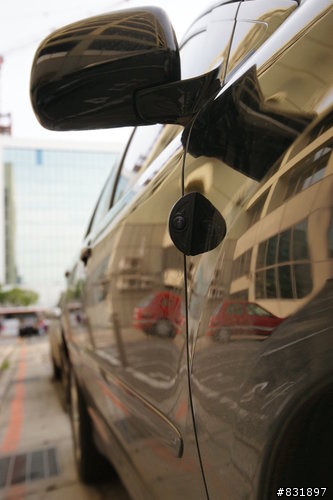

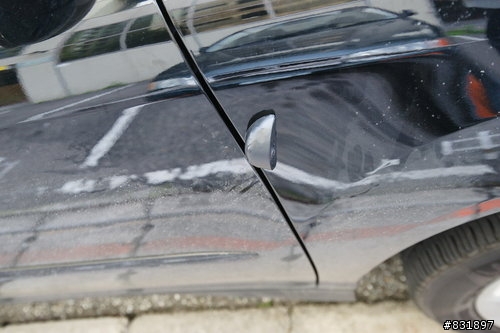

車右側的外部半月型錄像鏡頭, 這是往右前方來做錄像的,

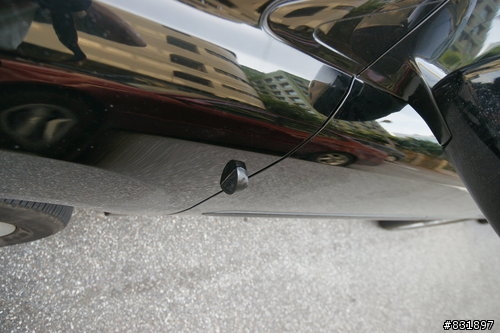

原本是要將這車體外的鏡頭貼放在右後視鏡的下緣, 但是小黑的後視鏡下緣寬度不夠, 所以就只能將這顆鏡頭貼在葉子板的最側邊上, 線路也是完全都收進到車體內,

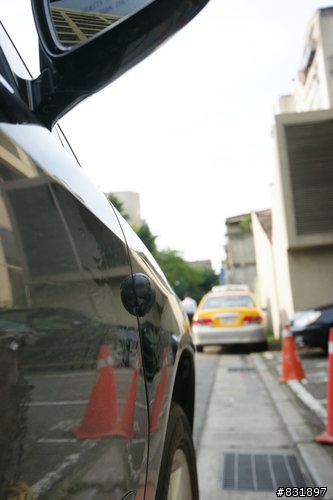

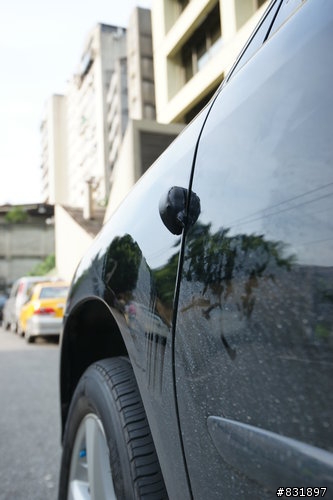

這是車左側的錄像鏡頭,

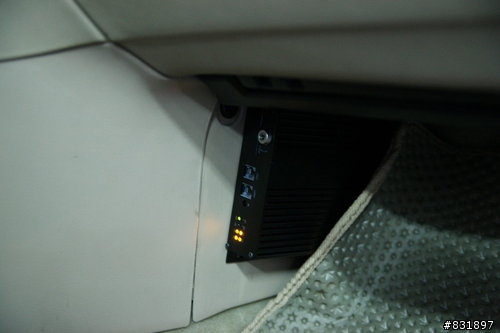

DVR主機放在乘客座的前左下方,

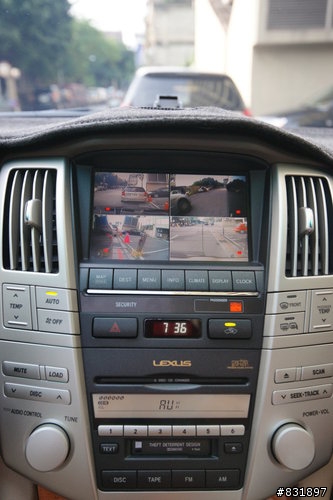

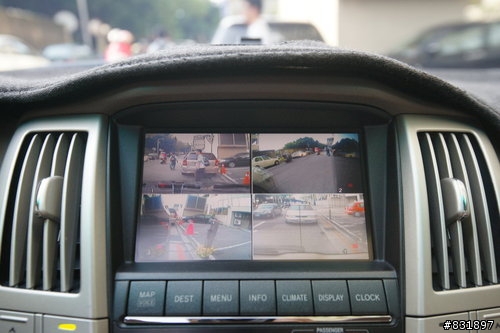

4分割同步錄影畫面經由AUX端輸出在前銀幕, 畫面中的紅點表示正在錄影中, 可透過主機的遙控器來單選所要的單一錄像鏡頭畫面的呈現,

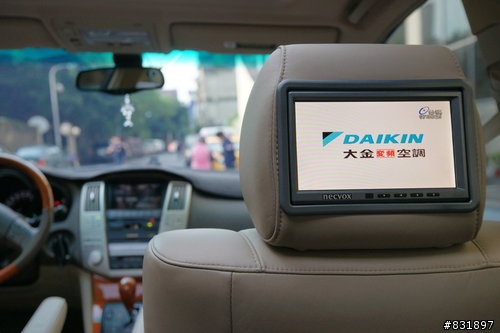

前銀幕在看4分割錄像畫面的時候是完全不影響到後方乘客的電視影音觀賞的.

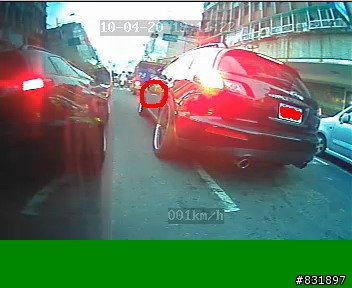

昨天下班後在回家路途中所拍到某位fx35車主扔煙蒂的過程, 這是正前方鏡頭的截錄畫面,
同一時間在右外前側方鏡頭的錄像畫面紀錄,

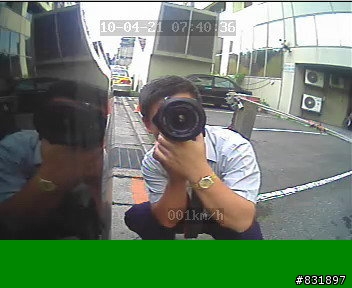

這是今天上午拍DVR鏡頭時被小黑的外部鏡頭所補抓到的截取畫面, 這就是我的工作照啦.
這台DVR的影像紀錄檔案格式是: H.64 有附專屬的撥放軟體光碟片, 還有一支DVR主機專用的遙控器.
這檔案格式(H.64)是現今目前最新的影像紀錄檔案格式~~所以得必須再經過轉檔程式來變成AVI, 或是MPG才能上傳到youtube了, 這是目前比較不方便的所在.
分享結束囉, 感謝點閱.
