請問一下，
我嫌USB備份檔案太慢
所以改用CF卡轉SATA
在DVR主機上明明看到佔用8%空間
但是CF卡在XP上讀不到勒...
---------------------------------
CF卡上的檔案格式是FAT32
但是硬碟，XP卻辨識不出來
---------------------------------
好像白忙了一場...
有人有解嗎?

raysun

raysun
個人積分：77分
文章編號：23179414

77分

202樓

2010-10-17 7:47

kakene wrote:
請問一下，我嫌USB...(恕刪)

作業系統 & 儲存格式不一樣
WXP會一堆亂碼檔案
W & L

raysun

raysun
個人積分：77分
文章編號：23254833

77分

203樓

2010-10-20 8:21

moyo2501 wrote:
()車上測試完了,...(恕刪)

如車子熄火後仍舊要使DVR設備繼續工作時
必須要有另一顆備用電池,不耗損車子原有的電池
延遲開機(DVR設備)及延長關機(DVR設備)
使用MCU程式設定分3bit選擇符合另一顆備用電池容量60 ~ 80%所需要延長關機(DVR設備)時間
也保護備用電池壽命.

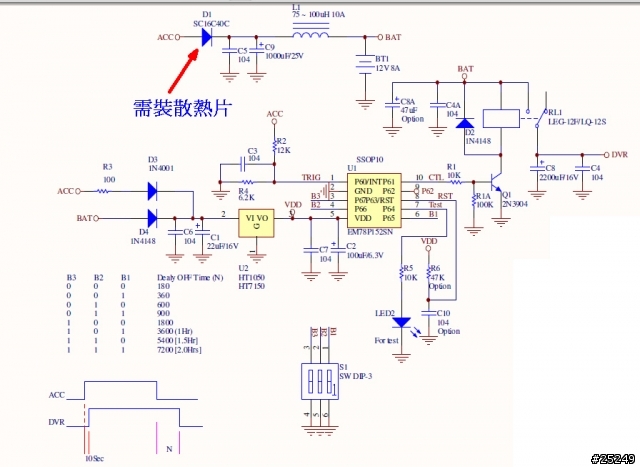

線路:

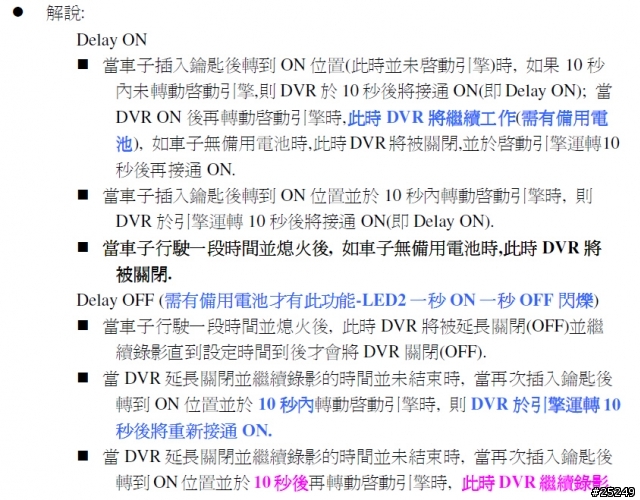

解說:

主要零件:
Chock Coil

Schottky Diode: S16C40C

Relay - LQ12S SPDT(觸點負載 : DC 14V 20A)

MCU

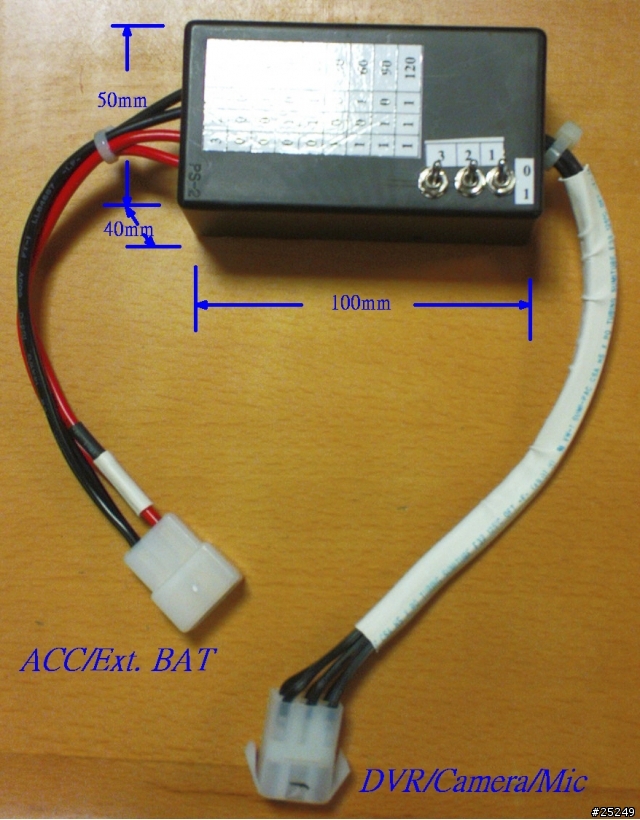

成品:

adonisl

adonisl
個人積分：34分
文章編號：23255120

34分

204樓

2010-10-20 8:43

raysun wrote:
如車子熄火後仍舊要使...(恕刪)

太強了~~ 我完全看不懂. 很佩服玩電子的人. orz

請大家推廣中醫. 中醫才是王道啊.

joeychiou

joeychiou
個人積分：0分
文章編號：23271479

0分

205樓

2010-10-20 19:26

raysun wrote:

如車子熄火後...(恕刪)

raysun大

真厲害,叫我拉線接線還OK,電子類則是一竅不通,不知大大收不收定單呢流口水

raysun

raysun
個人積分：77分
文章編號：23272598

77分

206樓

2010-10-20 20:21

joeychiou wrote:
raysun大 ...(恕刪)

沒有想!避免..........
DIY可提供意見!!互相學習!!

raysun

raysun
個人積分：77分
文章編號：23336415

77分

207樓

2010-10-23 8:02

DIY 延遲10秒及延後關機,
如可以自己焊0603(1608) R/C/...SMD零件, 提供您 DIY資料,
Chock coil:百年電子有賣75uH 10A NT$7x.
Box 100x50x40mm : 百年電子有賣NT$2x.
SCHOTTKY diode:電洋電子價格unknow
Relay SPDTRelay: LQ12S 電洋電子價格unknow
5V regulator: HT1050

moyo2501

moyo2501
個人積分：6分
文章編號：23393179

6分

208樓

2010-10-25 21:48

您太厲害了,英文看不懂是什麼電子零件,另備用電池是再裝一顆12v汽車電瓶,還是用可充式大容量鋰電池.

raysun

raysun
個人積分：77分
文章編號：23393557

77分

209樓

2010-10-25 22:01

moyo2501 wrote:
您太厲害了,英文看不...(恕刪)

備用電池的容量就要視停車熄火後要錄多久而決定
備用電池容量60 ~ 80%所需要延長關機(DVR設備)時間
建議-->機車用電池12V 8A
但是鋰電池充電無法使用此架構充電
無法偵測鋰電池充電狀況
會有危險
因此不建議使用鋰電池

車子如不常跑長途又使用較長延長關機(DVR設備)時間
那麼要定期對備用電池單獨補充電力---> 充電

moyo2501

moyo2501
個人積分：6分
文章編號：23396291

6分

210樓

2010-10-25 23:29

raysun wrote:
備用電池的容量就要視...(恕刪)

恩了解.那機車電瓶可接車上發電機充電嗎?
還是要使用一段時間後,拿到家裡用電源供應器充電.
