小男孩的飛翔夢-迴力鏢

話說二十年前，還在看哈雷慧星的時候，看著望遠鏡的太空，小男孩的心理憧憬著飛翔夢--
能不能飛上天，去看看這些星星呢？
二十年間，殘酷的現實生活一點一滴的削蝕著小男孩的夢，當小男孩變成大人時，已經明白，那是不可能的事。
但是，心裡仍舊存在著那一點點的飛翔夢...
好吧，既然身體不能飛，「心」是可以飛的，那麼，怎麼讓心飛翔呢？
遙控飛機、遙控直昇機、模擬遊戲都是好主意，但是，總覺得少了什麼 ...
無意間，在網路上看到這個：

http://www.youtube.com/watch?v=CajuiLbKSZ8
哦哦，小小簡單的東西可以飛這麼遠啊...那就是迴力鏢啊...那麼，自己做一個如何？
好啦，進入正題了。我們的目標，是把影片中後段切蠟燭的、飛行距離最短的迴力鏢DIY複製出來，... (現實總是殘酷的，因為沒有那麼大的場地可以玩前面破紀錄的迴力鏢...)


先把圖剪下來：


匯入到CAD中


先找出對稱中心點


利用不同直徑的圓描出有曲線的邊


去除多餘的線


以剛剛的中心點為圓心，旋轉複製出其餘二個旋臂

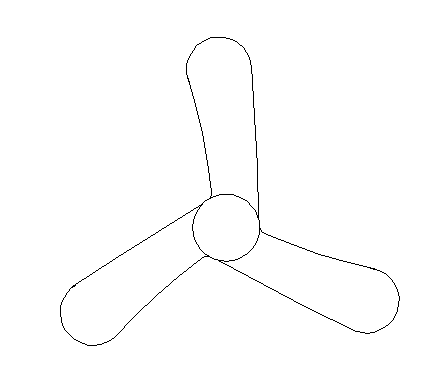

好了，這時候可以印出來了，這裡另外轉成gif檔

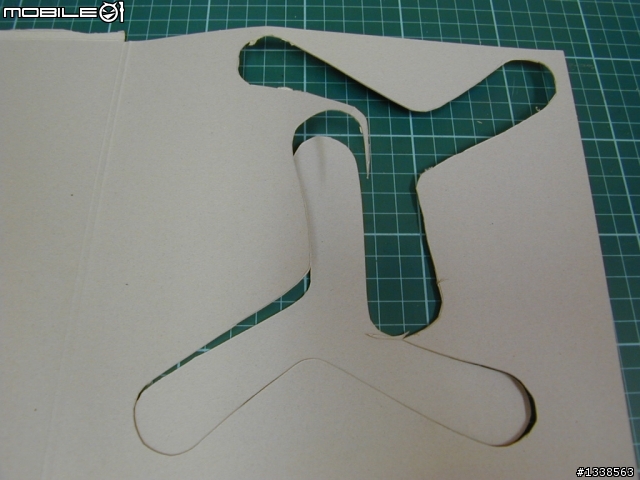

印在厚紙板上，切下來

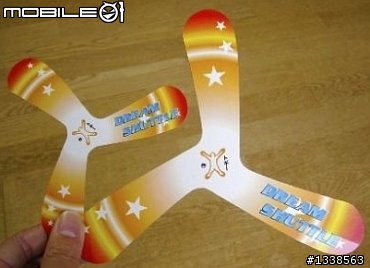

大功告成！


實驗證明，飛得真的很漂亮，不過要花點時間練習，包括出手的角度、力道。
------------------

更新，加大的圖檔

向量圖：
200905/mobile01-1799ac42ed1d54dcd59d8aa7fcbe7708.zip
試飛：
http://www.mobile01.com/attachdl.php?id=12119866&filename=http%3A%2F%2Fattach.mobile01.com%2Fattach%2F200905%2Fmobile01-b7e96245d18d5c5d75b7e5ea32ff9fbe.zip

------
更新～～20090914
從厚紙板割下來之後，後翼稍微往下折，如圖：


角度大約十五度：



最後可以噴漆，兼具防水與美觀：
