因為壓克力材有點貴所以我到"大x39元"買了2片黑色文件夾板
大小剛好府合上蓋的材料

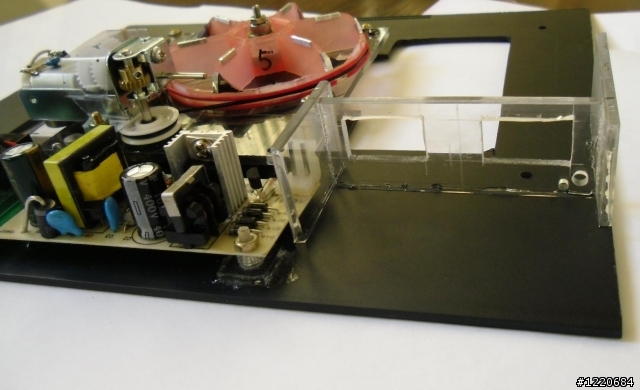

底板依照魚缸大小剪裁,並預留燈罩和螺絲固定孔

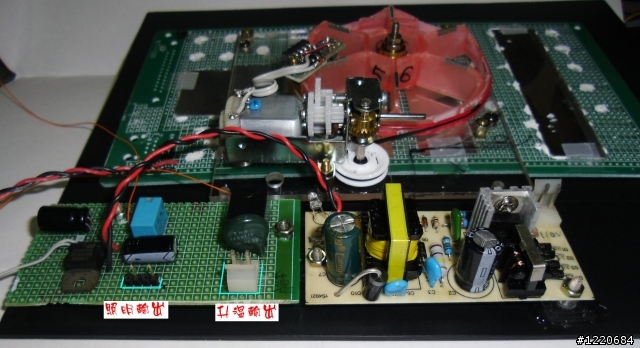

接著將電源版和溫控版固定了螺絲用膠固定好
到商場買了2個插頭.一個給抽水馬達,一個溫控用
因為有插拔問題所以旁邊用2片壓克力強化固定
規劃在電源版的旁邊.實際位置會在抽水馬達正上方
--------------------------------------------------------------------------------

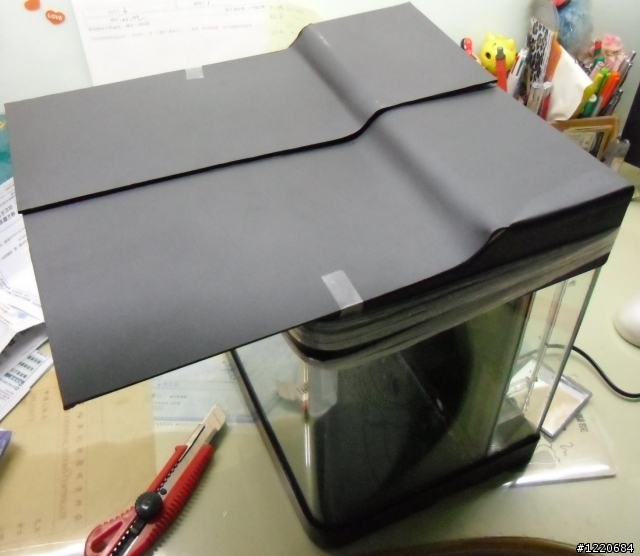

接著製作上蓋部分,
左右2邊依照魚缸大小先做90'彎曲,

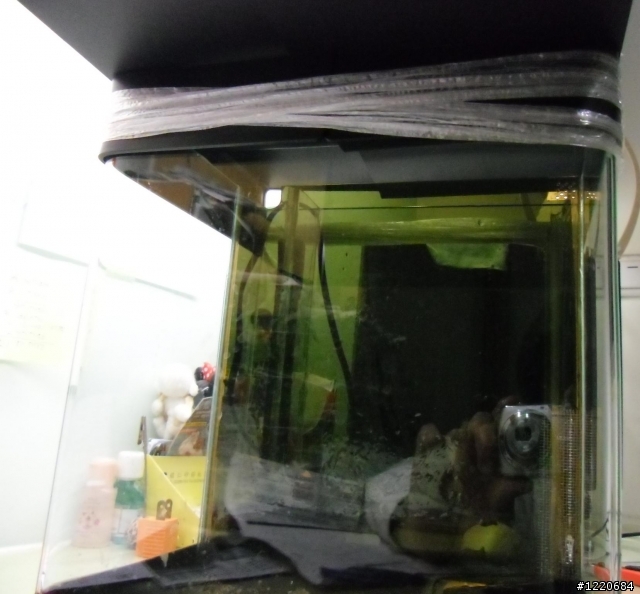

再綁在魚缸上將重疊的部分畫線,方便割除
固定後,依底板餵食器位置挖個洞.方便以後放飼料

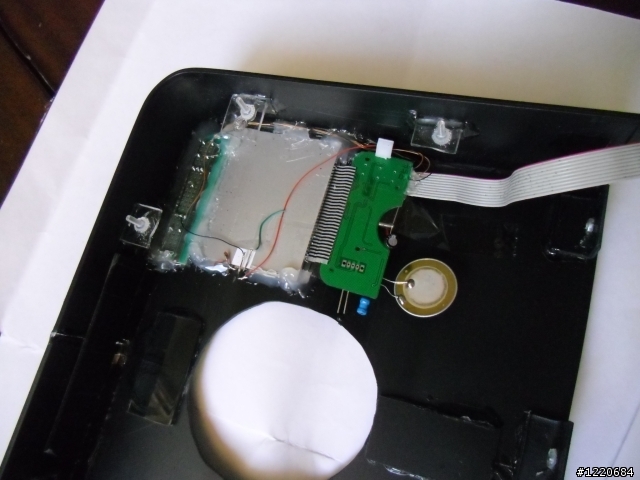

旁邊依照LCD顯示器大小挖個洞後,將寫好程式的單晶片也裝進去
這單晶片就是控制器的心臟,
因為工作關係,手頭上常會有一些客戶不要的IC PCB
可以拿來加以利用
--------------------------------------------------------------------------------

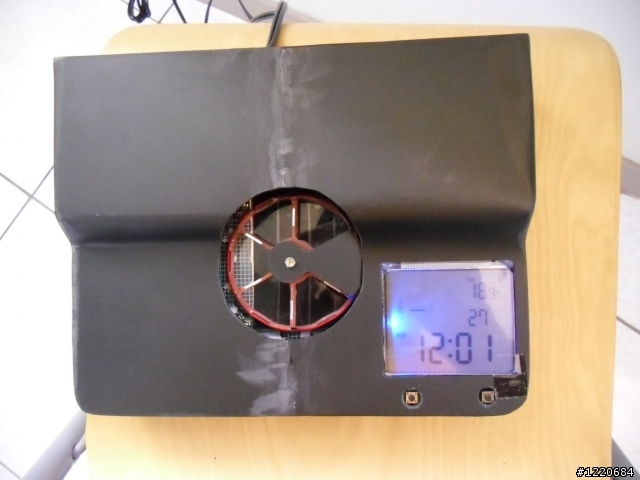

裝好所有組件後,可以上電來試試結果

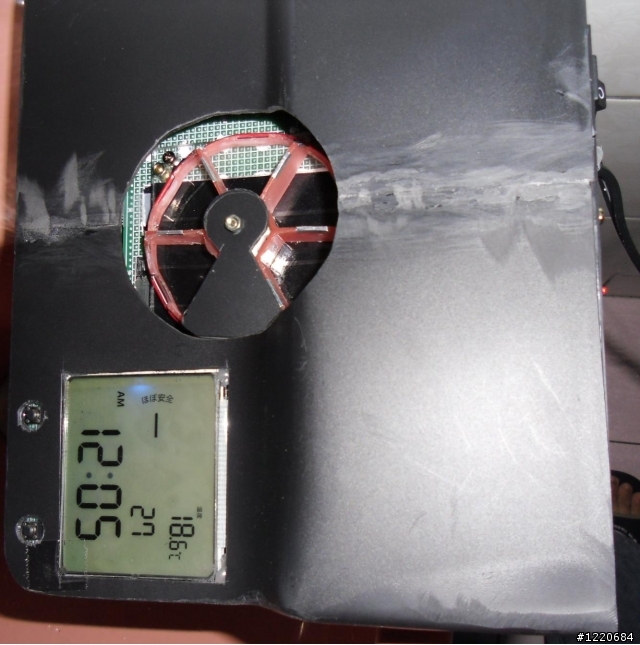

LCD是用客戶不要的玻璃,所以有些與功能不相干的日文,後來會貼紙來將他蓋掉

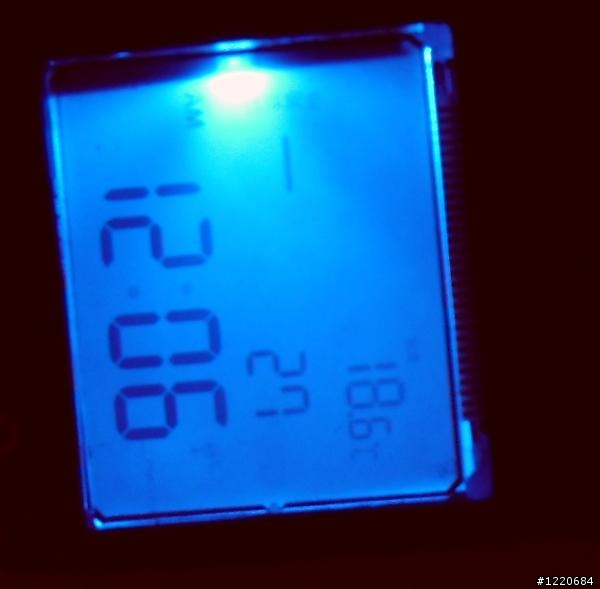

藍色背光方便夜間觀看(有7色可選).....酷

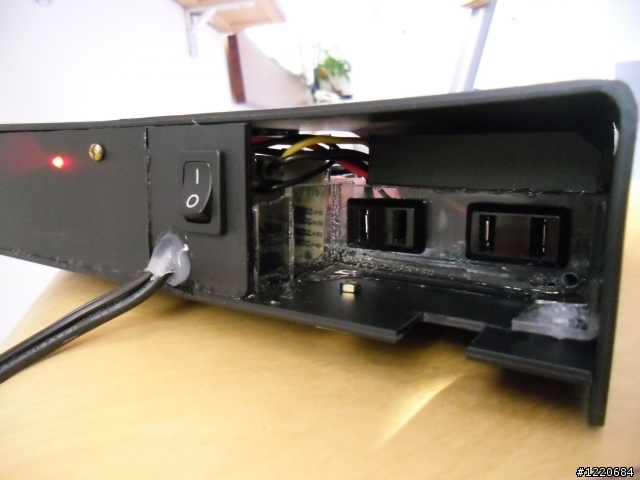

左邊是沉水馬達插頭,右邊是加溫器用
再附上一個總開關
來張夜拍,不是很均勻,但效果有出來~~呵呵
