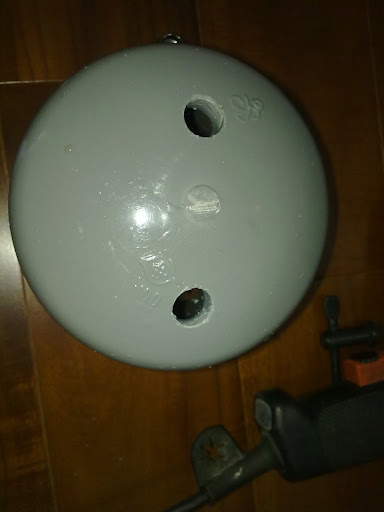

首先先製作熱交換器,去水電材料行買4吋管帽二個,並在管帽上各鑽二個孔好安裝銅管及進出水口!

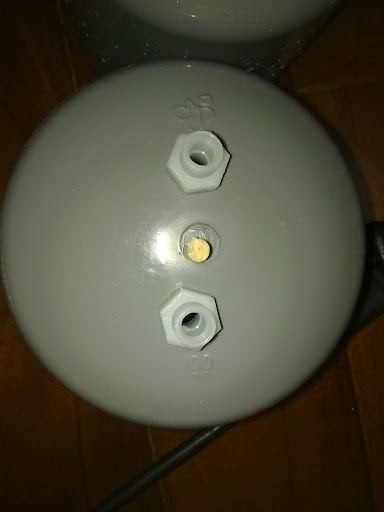

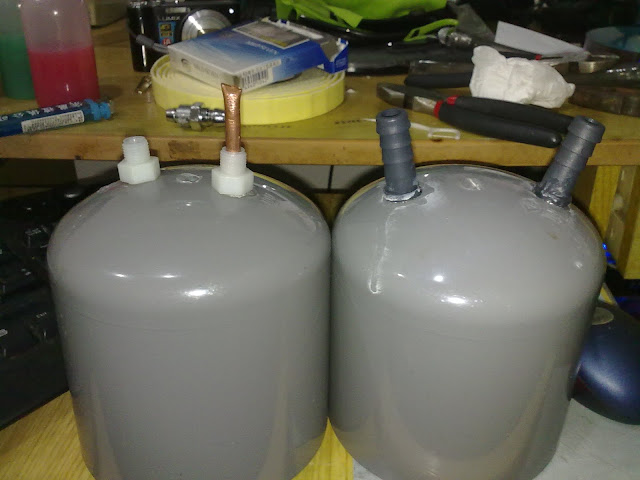

二個管帽都鑽好對應尺寸後,將RO用的2分對接頭塞進去,如圖所示!鑽的洞太小的話記得用電鑽洗一下孔!
出入水口我是買伊罕的12/16對接頭,都安裝好後用AB膠黏一下,等乾燥後試水看接縫處會不會漏水!!
去空調行買銅管(二分)3公尺,將銅管繞好後塞進附有RO 2分頭的管帽裡,如圖所示!!
二邊都完成後就可以將二個管帽結合(中間加一節4寸水管三個組合在一起再塗上水管膠),千萬要記得附有伊罕12/16接頭的那端管帽內側要多裝一條水管,這樣入水時水才會先流到底部再從出水口流出(想像一下陽春計泡器的原理)以上就完成了熱交換器,等乾了之後要入水試一下會不會漏水喔!!
接下來將廢棄可用的開飲機壓縮機剪下來並安裝在底座上

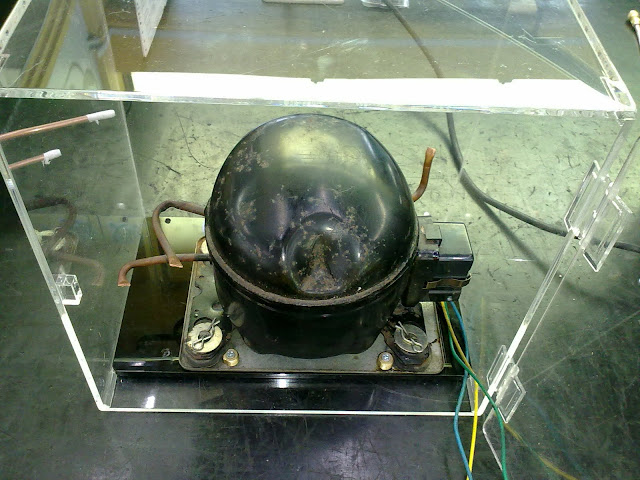

找個可愛的箱子把它裝進去!試一下壓縮機底座的尺寸跟箱子合不合!

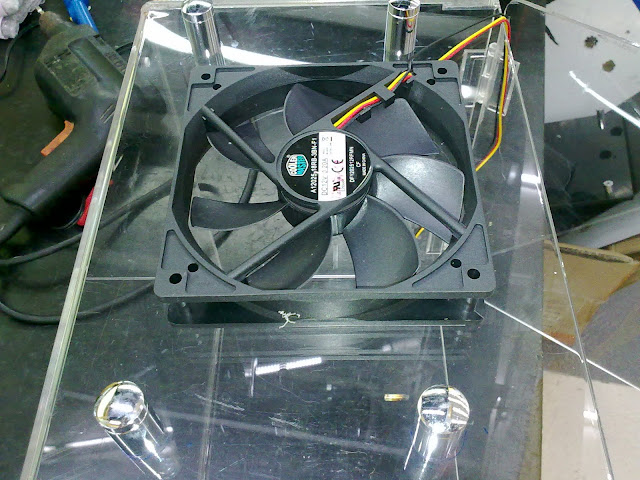

接著鑽洞安裝散熱排要用的風扇及散熱盤的腳座,如此熱牌才有適當的散熱空間!!

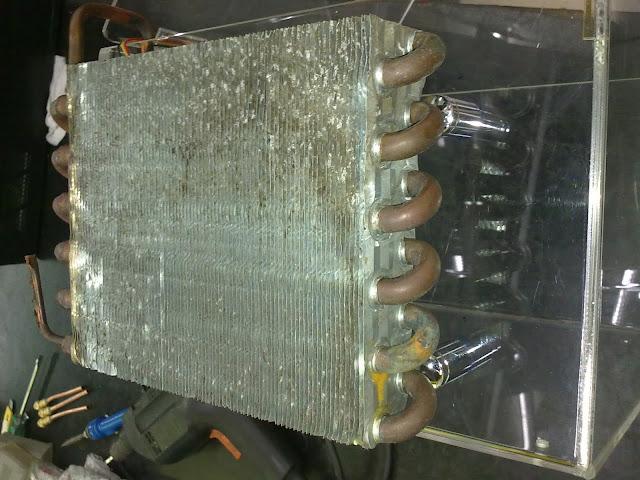

這是開飲機剪下的散熱排,熱排底下是剛剛安裝的風扇!!

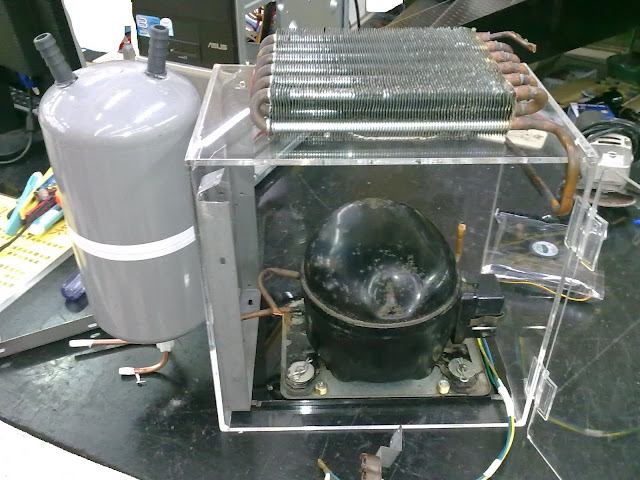

都完成後就將所有的組件試擺一下,如圖所示!!所有組件距離都沒問題後就可以配管準備焊接及填充冷媒(焊接及冷媒填充是有好友支援.不見得各位網友都有相同的資源可用)!!
以上 大略的製作過程跟各位草友分享
P.S 壓縮機的型號FE25Y製冷能力275BTU好像吧??耗電量75瓦 散熱風扇5W
共計80W,配上電子溫控來控制溫度,水溫26度降24度到平均每降一度14分鐘耗電量18.7W左右!不過會因室溫有差距喔!目前回溫速度約1小時10分鐘左右,大約1天要啟動10次吧(半夜搞不好都不用啟動)所以粗略估計一天耗電量186W剩的電費就自行換算吧(壓縮機啟動的瞬間耗電量因該是三倍)!換算出來的耗電量因該有比最小台的冷水機省電一半吧??我猜的因為我沒買過………

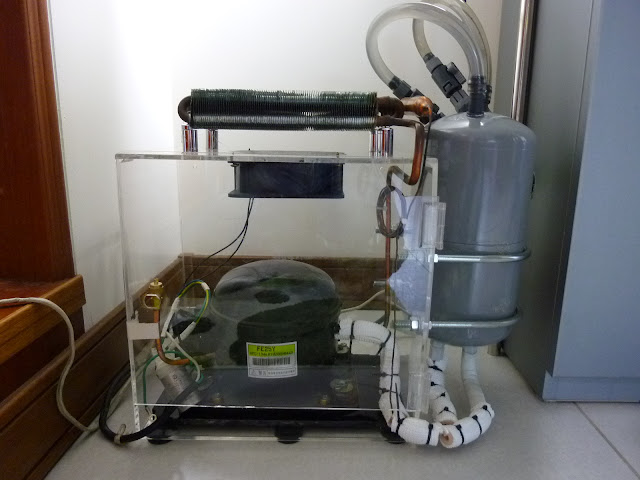

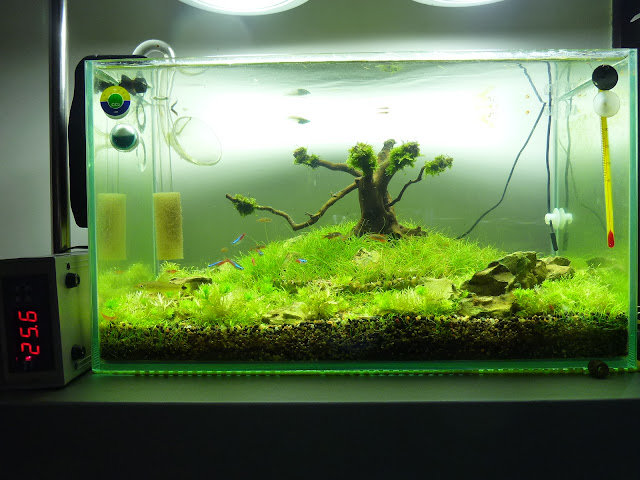

成品圖視回應在貼上囉!! 祝大家也能自D成功!!
