話說當初排檔桿的防塵片忽然斷成四片
本來不以為意~
可是愈看愈不舒服
去保養場問這東西是多少錢
不多不少整組八千NT
聽到當場差點昏倒
心中燃起自己DIY的火
去網路上找如何拆排檔頭的文章
結果發現BORA的拆法
看了一下感覺差不多應該是一樣的
就照著方式拆
結果慘劇發生了

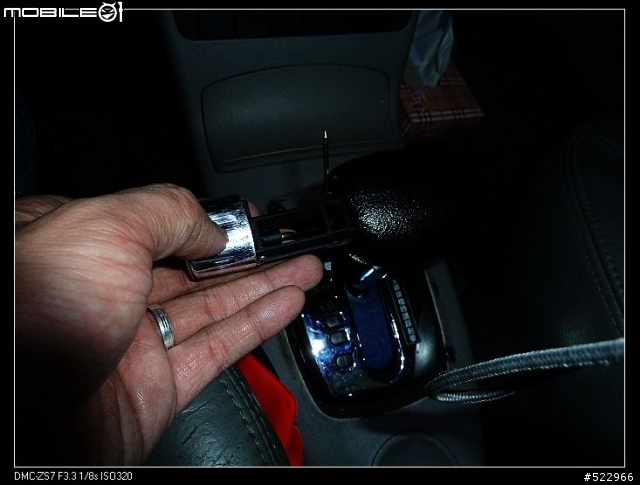

整個排檔頭被我拔下來
裡面的卡準斷掉
當下想說
想省八千結果把連結內部的芯都拔斷了
看來八千可能破萬了
接下來看圖說故事吧~

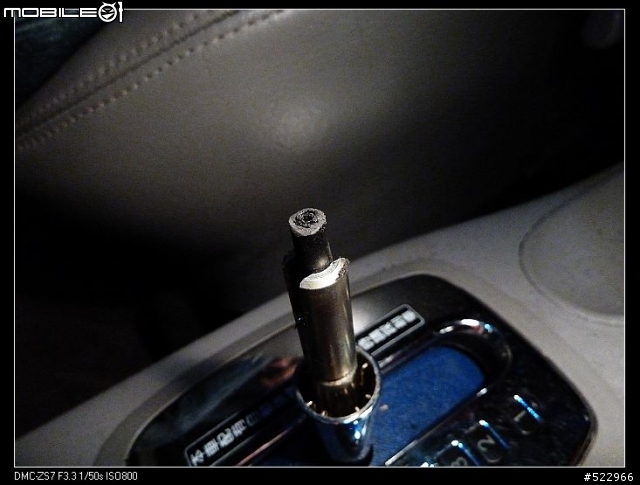

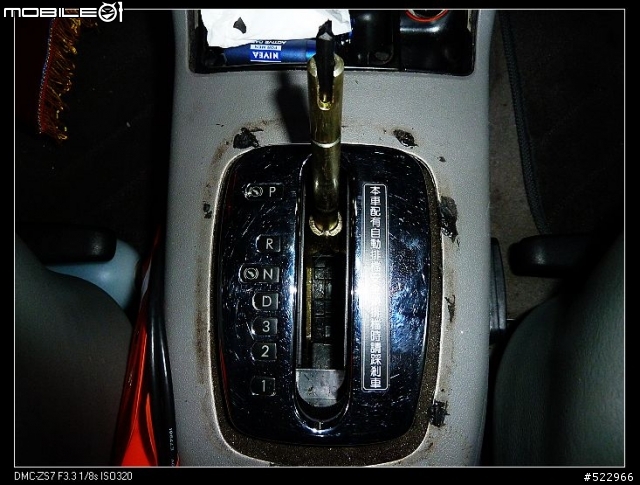

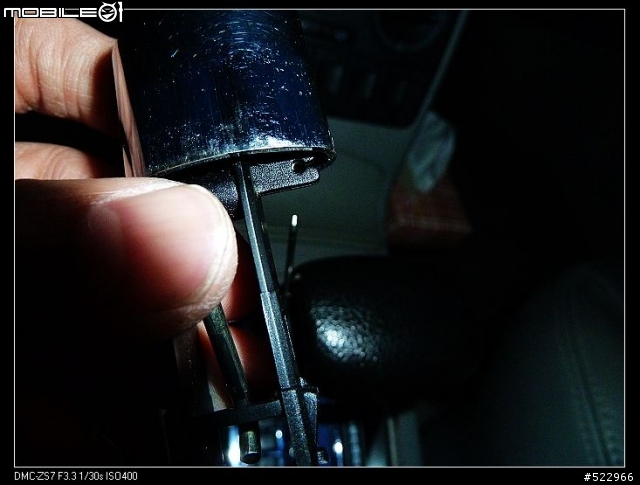

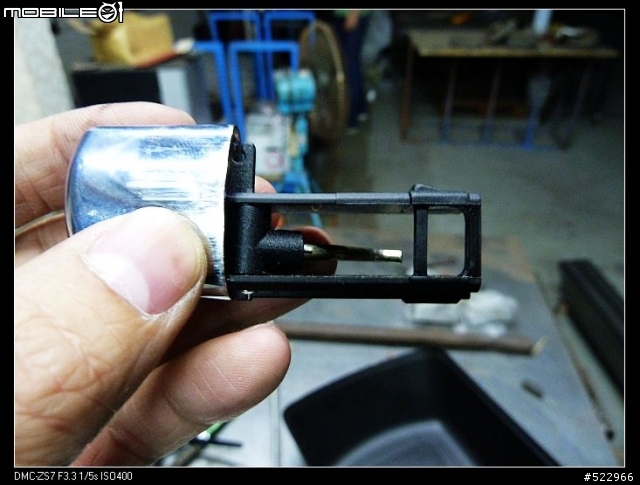

這就是沒照正確方式拆卸的後果(斷了)
斷的可真慘

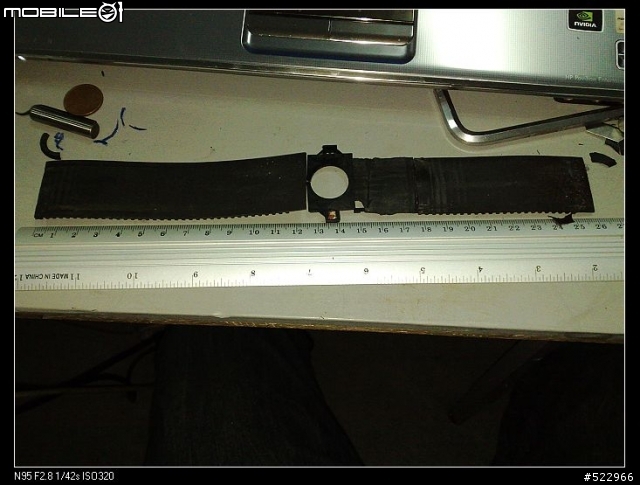

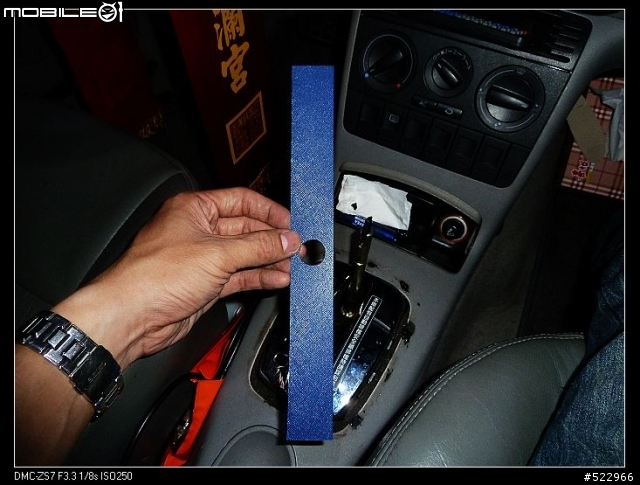

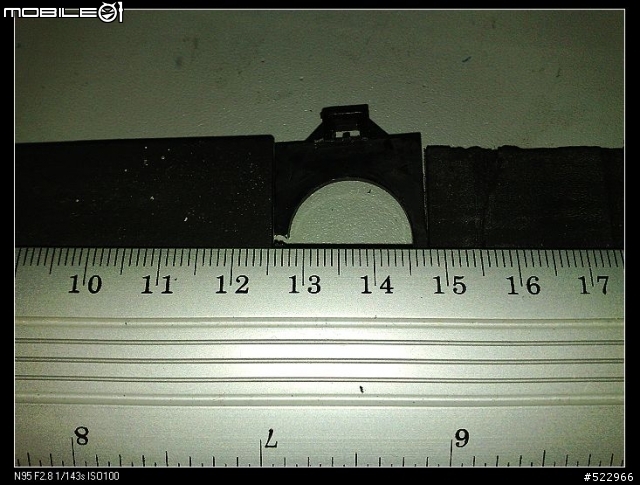

先拆下來量尺寸

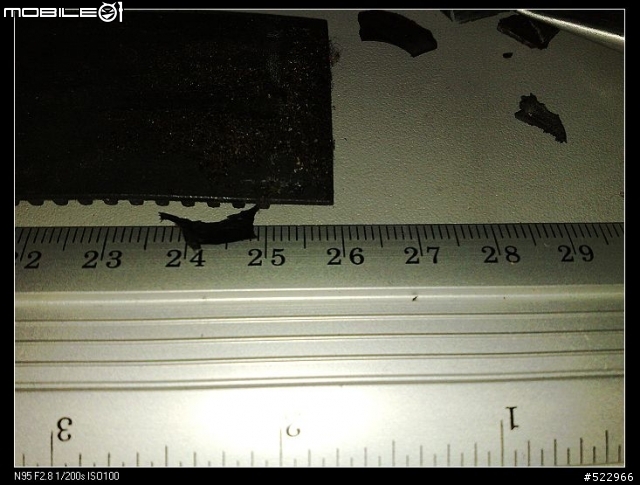

長度

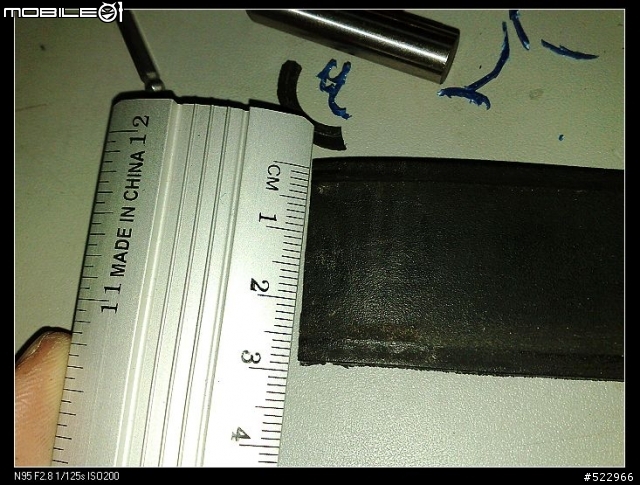

寬度
中心孔位置
裁切好之後準備裝上車啦

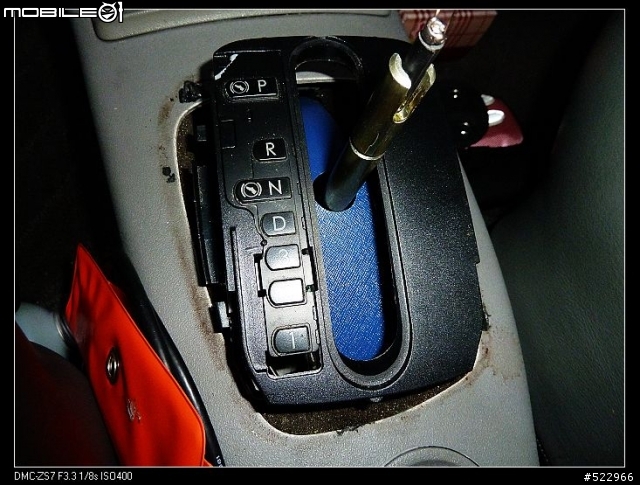

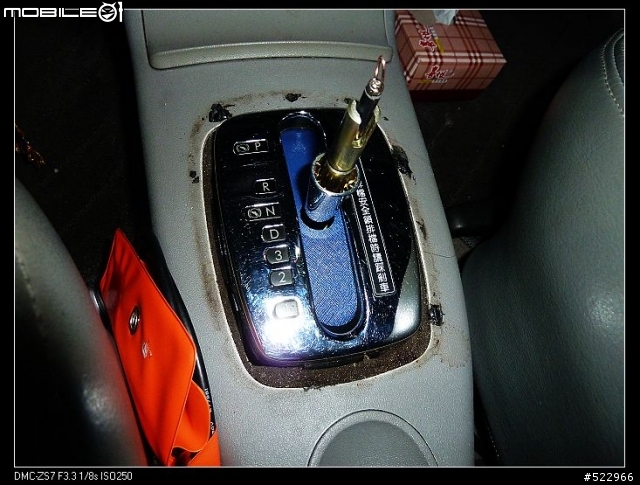

裝上去的模樣(有點醜，此篇後面會更改)
把端面磨平準備下一步
磨平的樣子

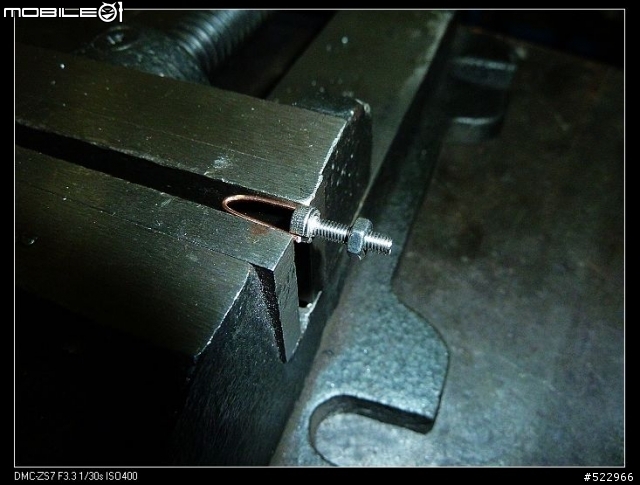

準備製作神兵
製作神兵

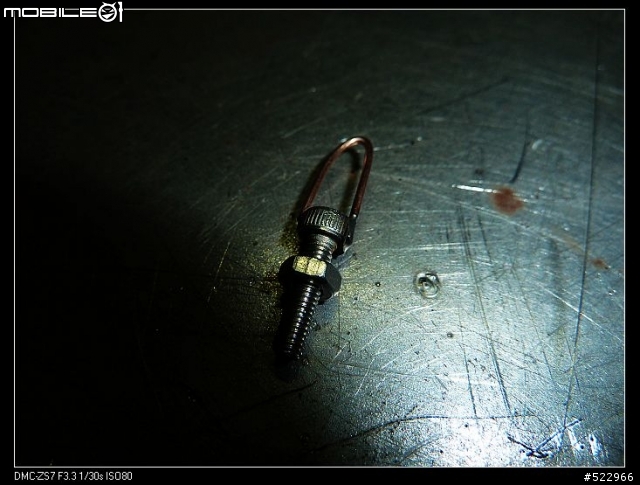

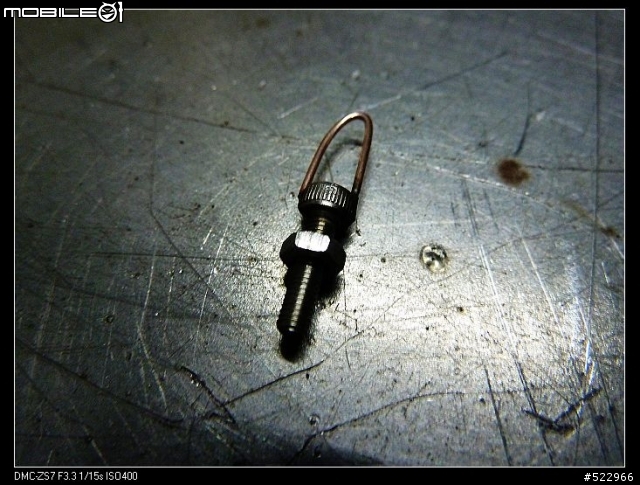

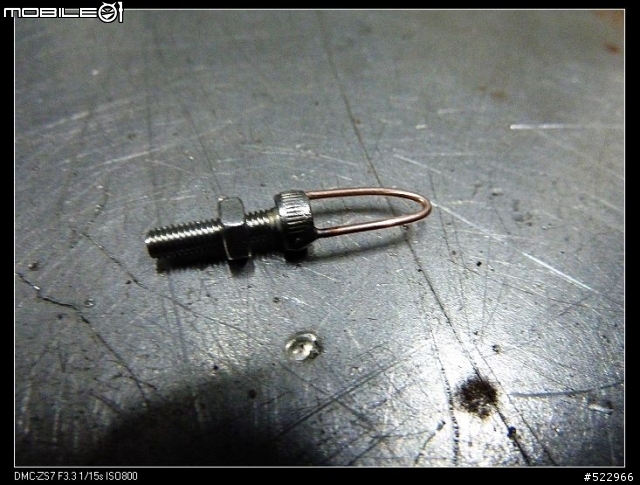

神兵做好啦~!!
記得要拆的大大們，先拆按扭啊~!!
彈簧以免彈回家用東西卡住

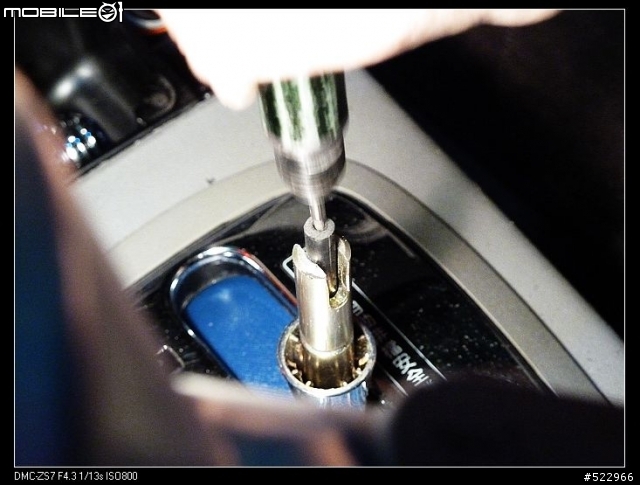

準備挖洞啦
使用工具為小蜜蜂(氣動研磨棒)
不夠深在鑽
攻牙

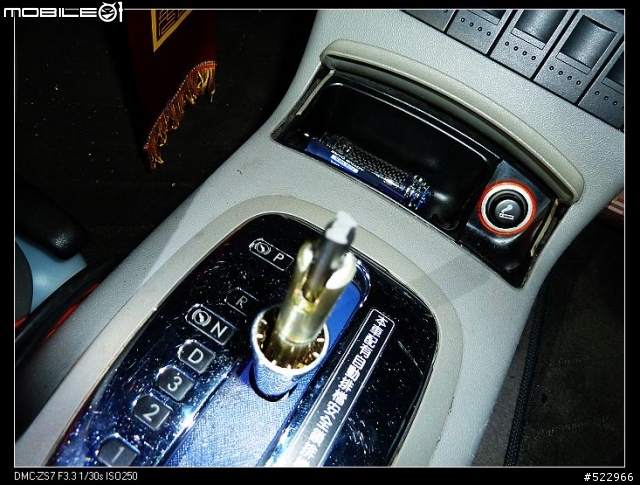

裝上去的樣子

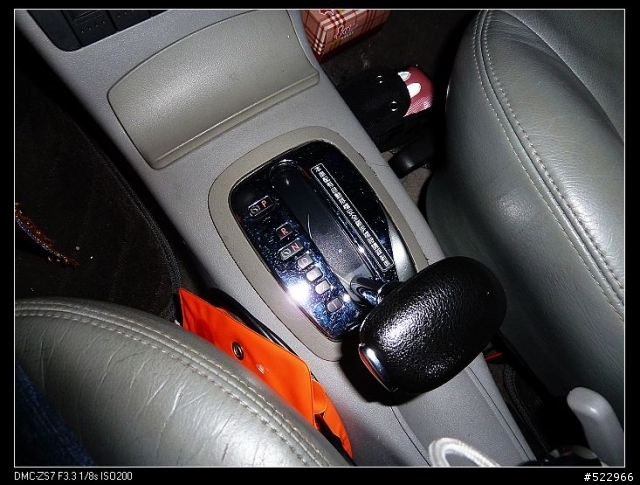

完成(雖不盡完美但頂著用還可以)
回家思考了一陣子覺得還是醜醜的
而且開孔也挖太大會造成鬆鬆的感覺~@@"
最大的問題其實是檔位顯示消失了
所以隔天馬上去書局找了一下替代的板子

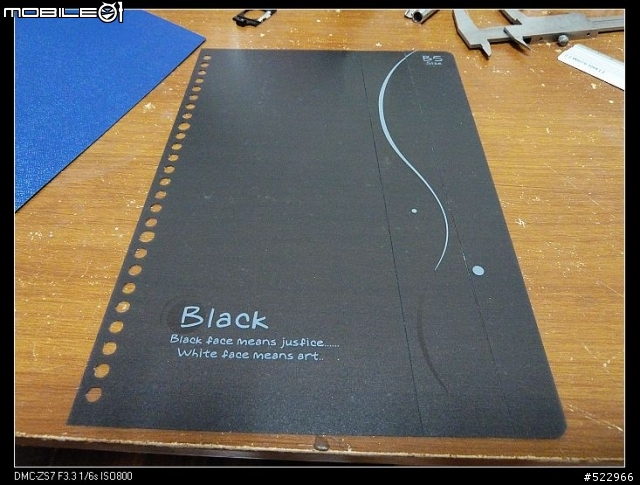

後來決定是筆記本的封面15NT還不錯

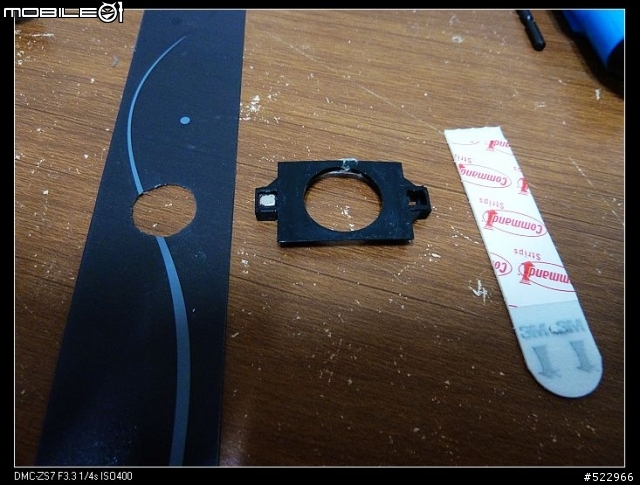

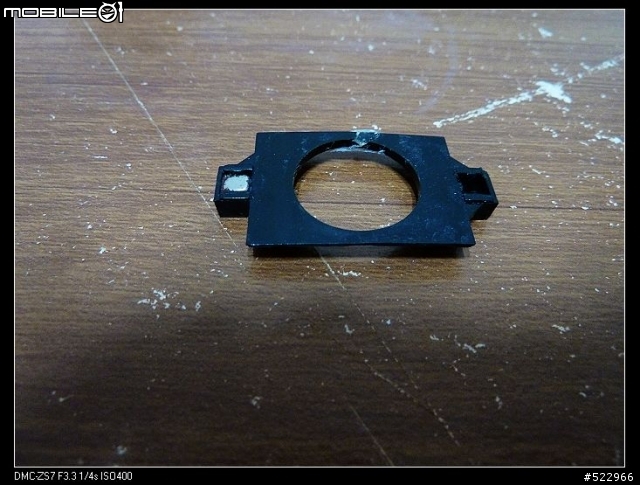

就是這個東西要復原在板子上
左邊的金屬物體就是磁鐵
因為排檔做內部電路板有個感磁的sensor可以辨識檔位

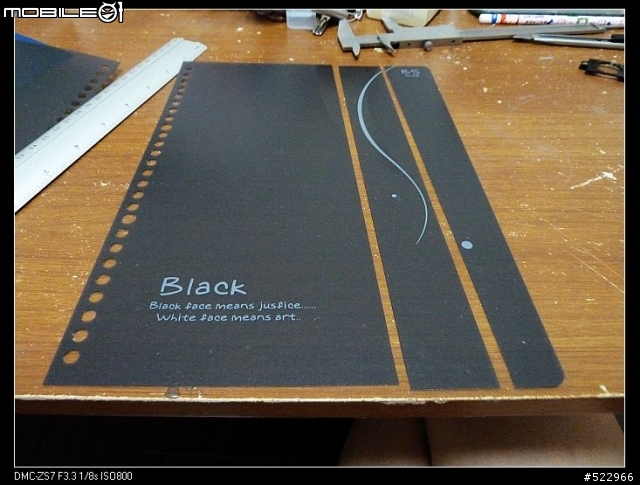

裁切好尺寸
黏上他該有的東西

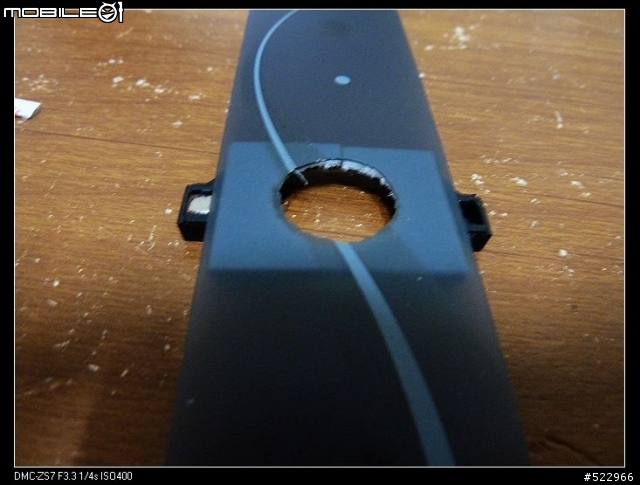

黏上去的樣子(附帶一提這次開孔有比原本的孔小了2mm左右)
正面

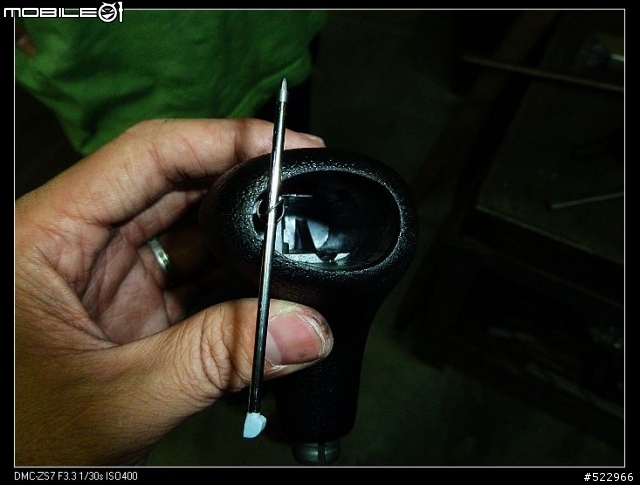

這次記得要先拆按鈕

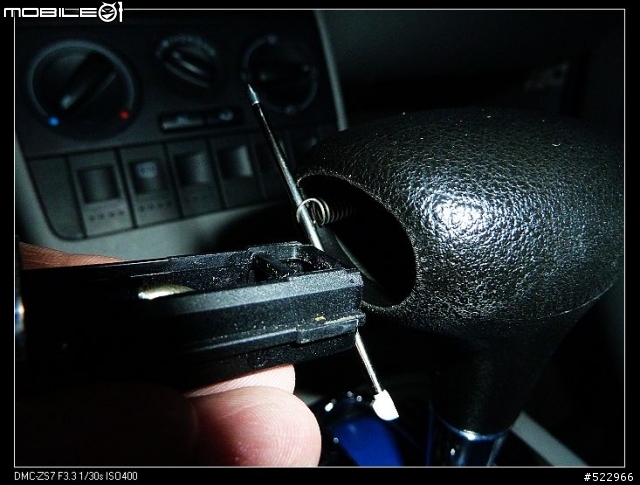

拉開後記得也是把彈簧卡住
按鈕有個小缺口就是勾彈簧的地方

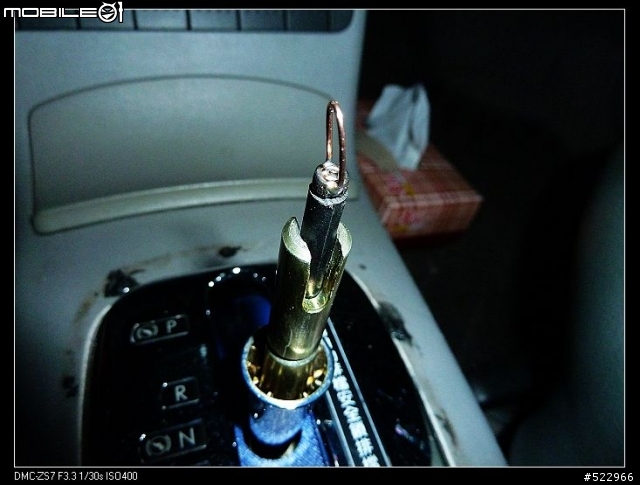

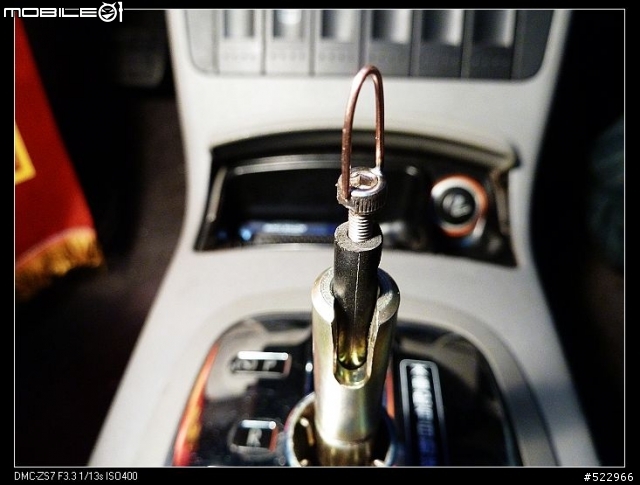

之前弄得神兵又展現出光芒啦~~~~

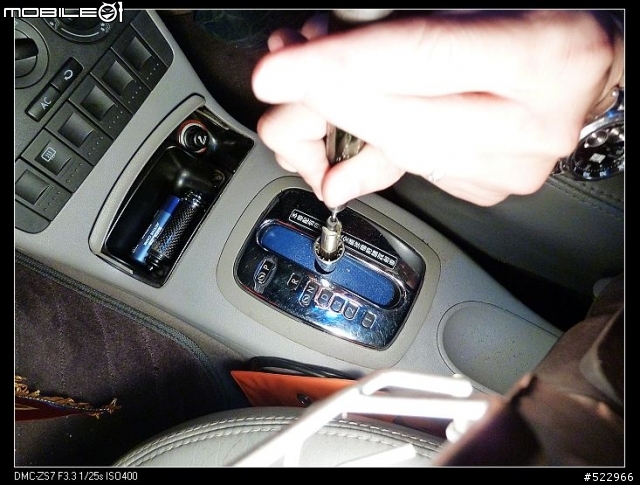

拆飾板

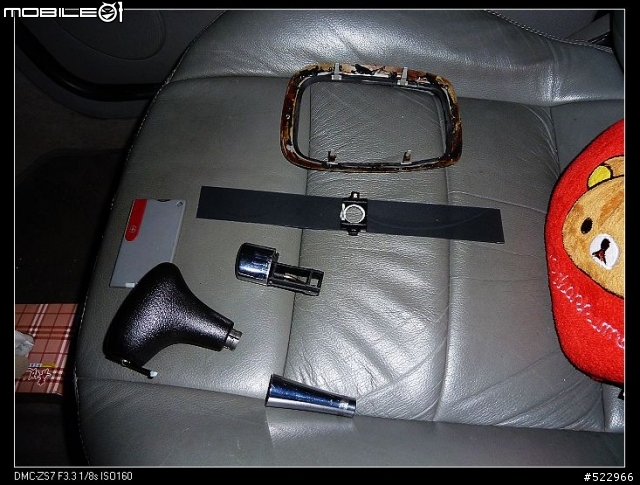

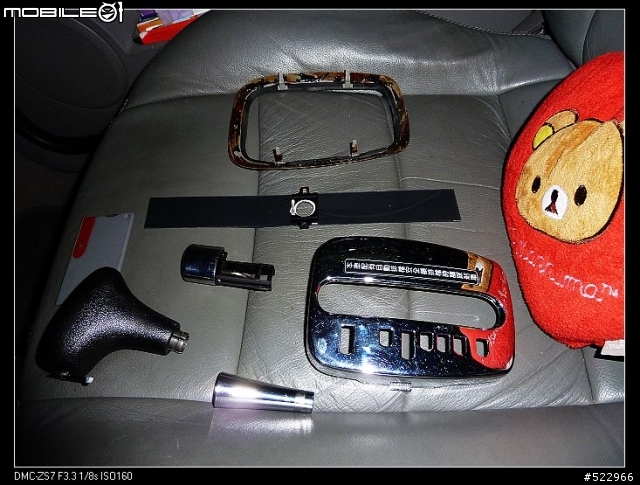

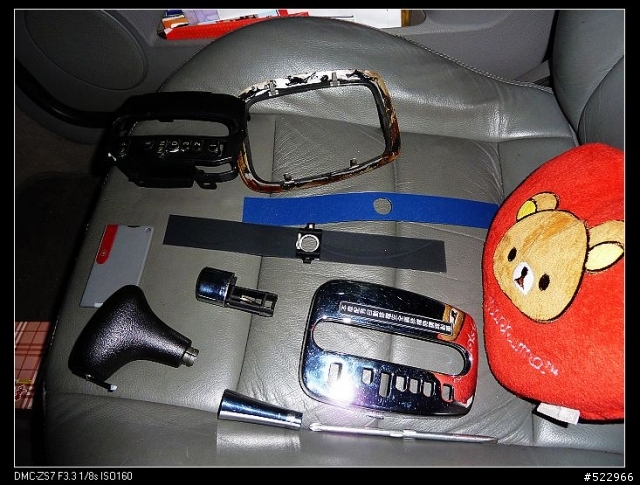

拆下的東西
該電鍍面板(有三個卡準，把黑色塑膠的地方稍為扳開就可以拿下)
拆下的東西

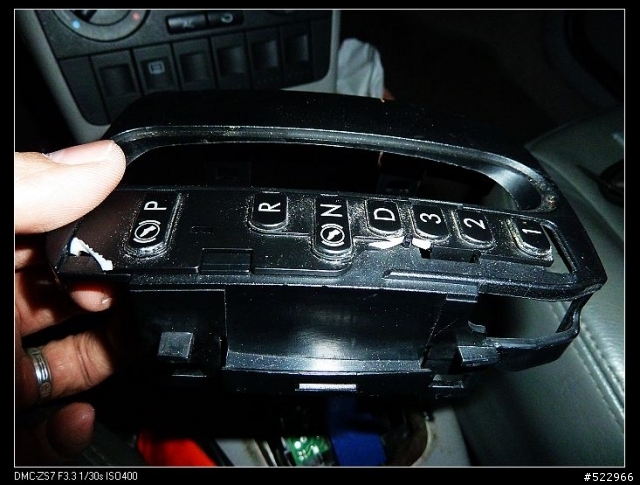

拆塑膠面板(有四個卡榫，稍微撐一下就可以拿下)
面板的樣子
拆下的東西

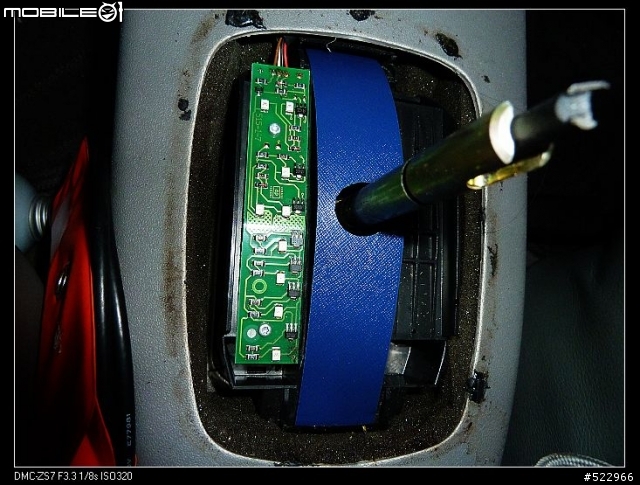

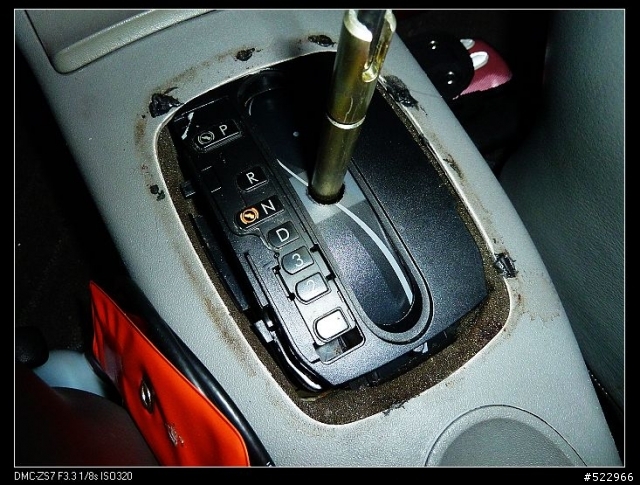

拿掉藍色資料夾的樣子

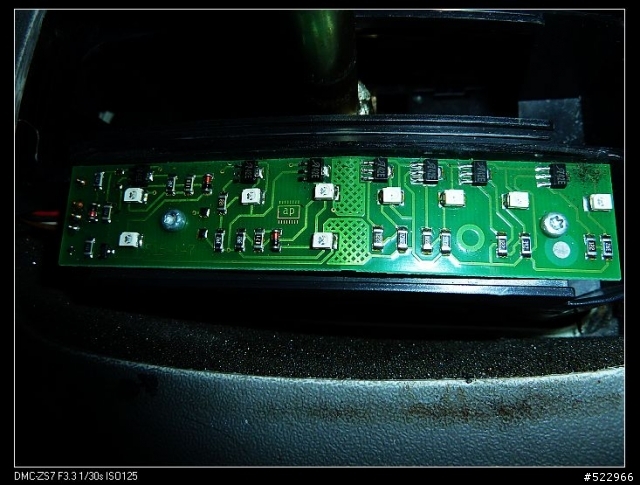

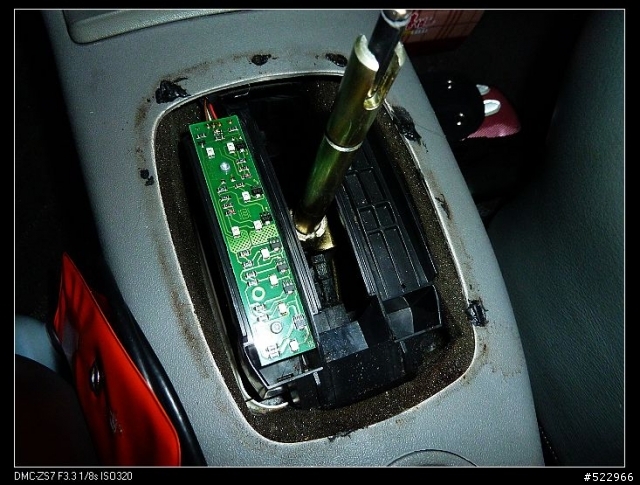

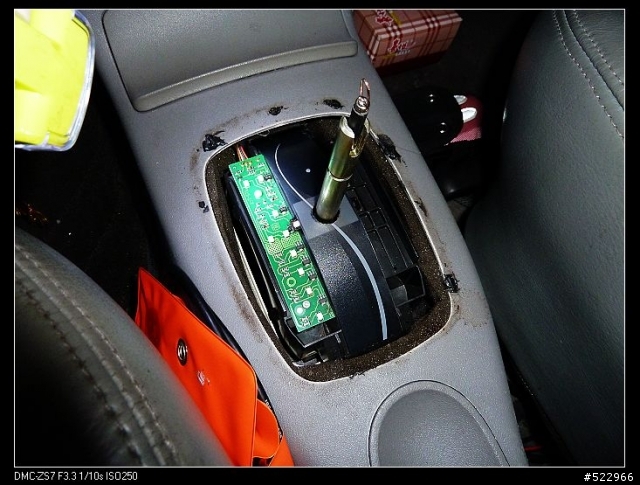

電路板詳圖(黑色的sensor就是感磁用的
看看磁鐵的位置，嗯~很好就是在那邊

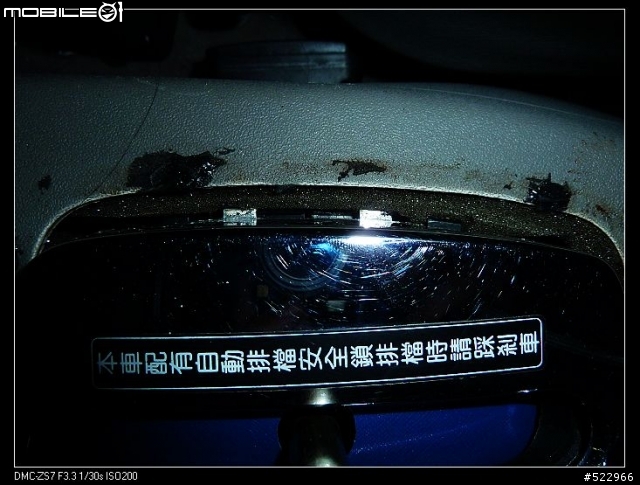

反向裝回去，順便測是一下(安全鎖也亮了~看來磁鐵的功用有達到~)

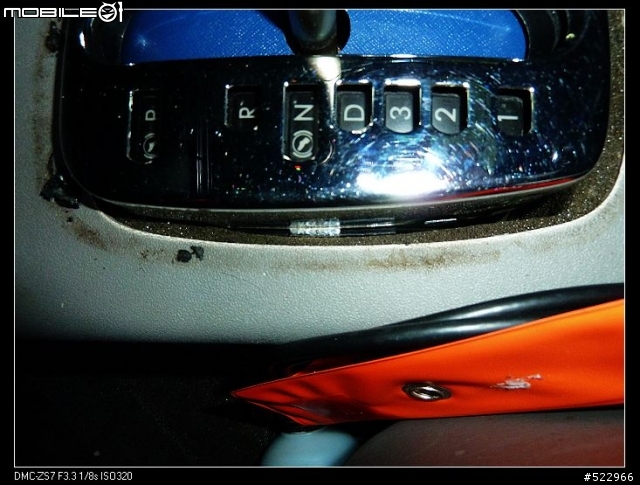

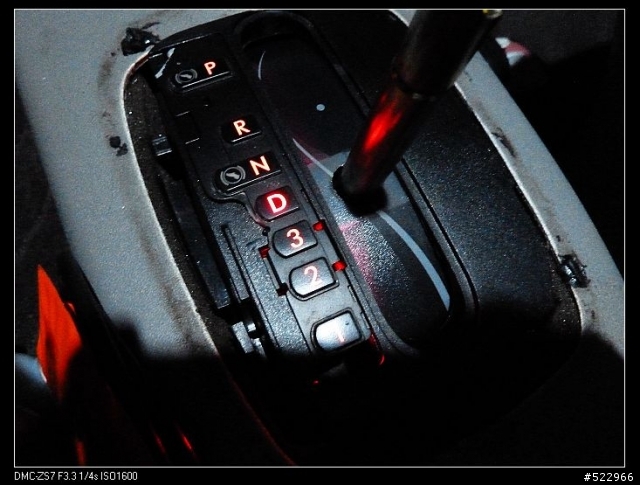

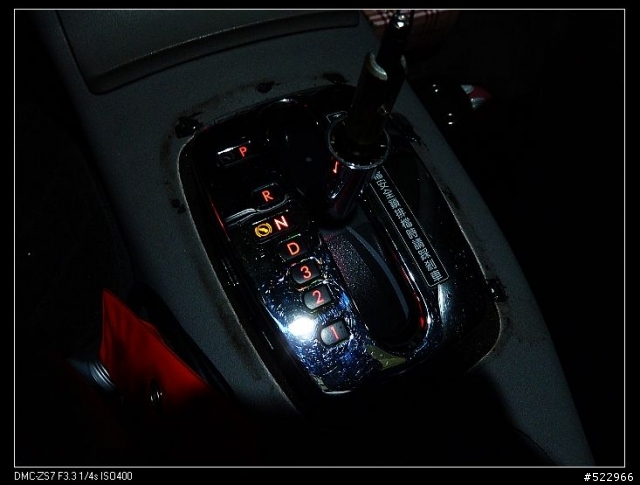

看得出來有比較亮嗎(打到檔位的燈)
再度測試
反向裝回

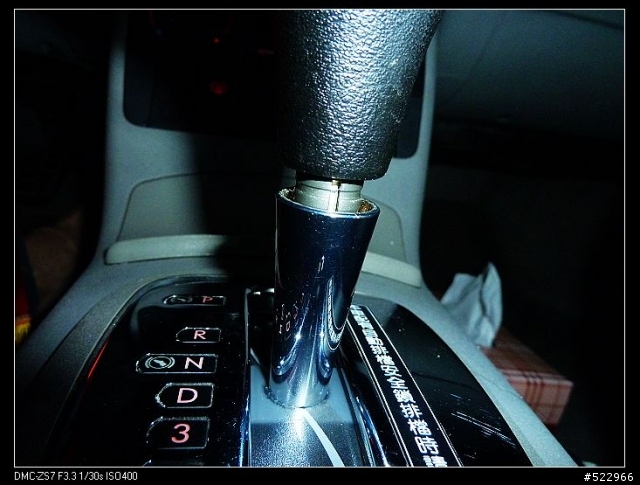

附帶一提這是拆排檔桿的第一步驟
將電鍍環往下推，不然怎麼拔就是拔不起來唷~

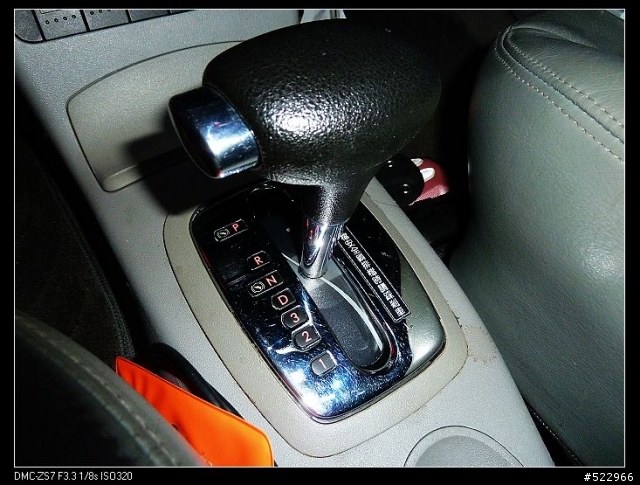

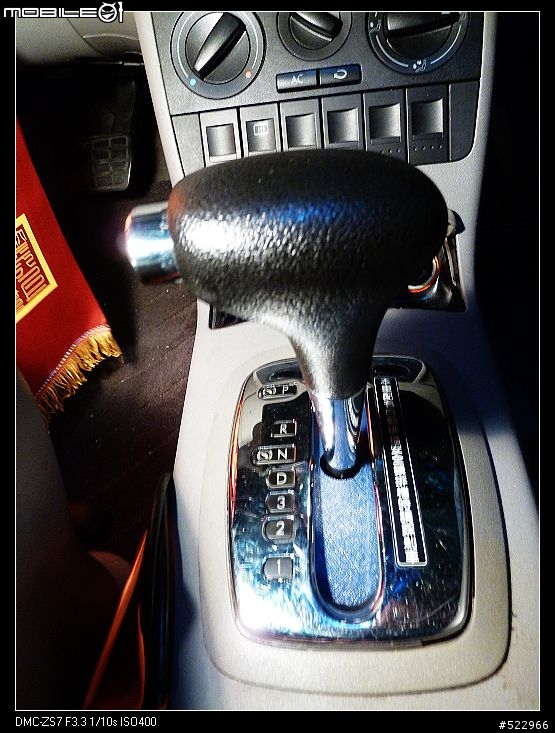

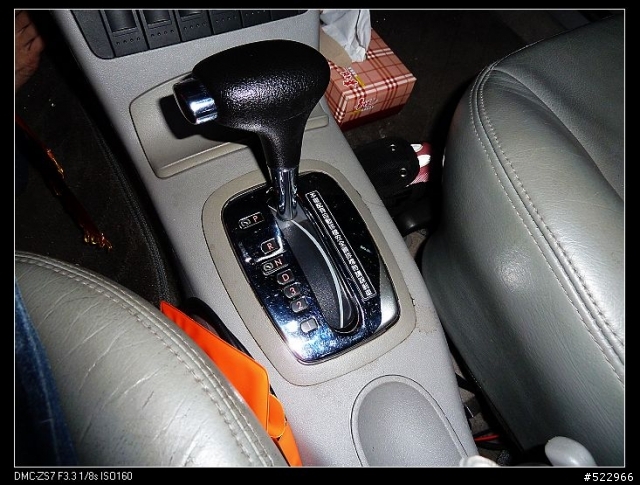

完成P檔跟1檔
最後感言
第二次裝的時候
花不到半小時結束
第一次因為裡面的那個卡準斷掉
花了一個晚上才搞好
本來想用透明的板子
不過後來發現看到裡面好像也不是很好
就用了有點透明的就好
(其實本來想用的是卡通圖案的墊板來做~@@)
不過後來覺得可能太不搭內裝了
就放棄了
第一次在01發文，請各位大大多多指教~
最後感謝幫忙我焊接還有量尺寸的兩位好友兼同事~
總經理Andy先生跟設計總監Dicky大
恩情沒齒難忘~~!!
謝謝各位大大觀賞
