(需要會焊接 還有會失去保固)
這東西是在俄羅斯的網站看到的 好像也只有在slim/E版主機 4GB版本的才有效
(需要會焊接 還有會失去保固)
(原裝有硬碟的要用4G閃存卡的Port好像要軟改)
就是在這邊看到的
http://www.multimediacity.ru/forum/18/topic1022/
內接的4GB閃存卡 的腳位定義
(這東西就是USB 不過是內接 微軟沒有鎖容量限制)
(要使用的話記得把原廠的閃存卡拔起來 而且需要會焊接 所以請慎重)
(這邊提醒一下 他用的5V接點那邊 電流太小了 會出亂子 圖片綠色那條線的上面的接點 是專用port的5v 從專用port上拉出來比較安全)

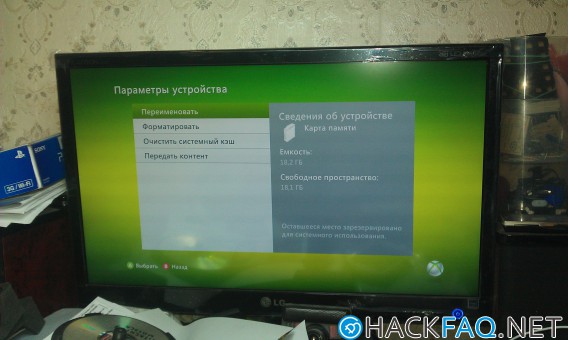

這個大概就是原作者接上隨身碟的示意圖吧 (容量20GB)

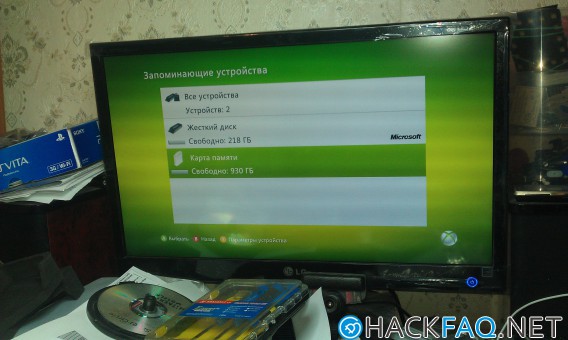

這個是接硬碟的 (容量1TB)

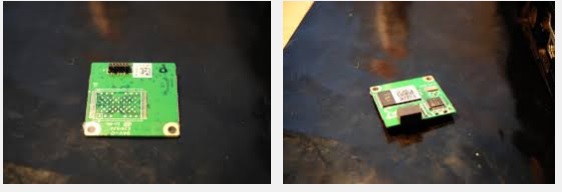

還有其實 原廠的4GB閃存卡就是個USB隨身碟 如果說不想焊接在主機板上的話
是可以改閃存卡的方式
有兩個閃存的位置可以焊接 來源可以是買隨身碟來拆閃存 或者是上淘寶找看看
要拆隨身碟改的要注意 不要買到BGA封裝的閃存 還有不要買到TLC的閃存
如果可以的話用SLC的 雖然有點浪費
(接腳定義就看前面 從閃存卡對應的位置拉出線來就可以了)
(如果會疊焊的話 正反兩面各疊兩顆2CE的閃存 大概是沒有問題吧)
圖片來源
目前所知道 原廠閃存卡 所使用的隨身碟主控
好像是慧榮科技的SM3251Q 還有群聯電子的PS2251
所以隨身碟的量產工具就自己Google了
(如果有其他的主控麻煩講一下XDD)
p.s.
這邊我只提供相關的東西 如果你真的要改的話 有什麼狀況請自行負責
