[XBOX360]xbox360 日規機 3紅燈自救過程(省下6張小朋友)

sh1582
個人積分：36分
文章編號：3063924

36分

樓主

2007-06-28 10:21

主角:日規xbox360
製造日期:2005-11-25(已過保固)
意外過程:6/25 23:42 開機玩不到20分鐘就發生畫面停住.破圖的情形

工具:星型板手T8 & T10 ; 橡皮擦*2 ; 雙面膠帶 ; 一字起子(小型)

拆解過程轉載自
http://tvgame360.com.tw/viewthread.php?tid=522&highlight=%E6%8B%86

將主機板反面左邊4顆IC各貼上橡皮擦~長寬與IC相同~厚度約5mm
(因為那4顆IC的焊點剛好位在GPU旁邊~所以GPU的熱度導致IC焊點空焊)
橡皮擦中間要挖出一個洞(要挖空排放IC熱氣)
然後依反順序裝回
放入遊戲測試

小弟昨天修完後~玩了3-4小時~過程中都沒有任何問題
XOBX360最怕熱當~尤其關機時~
要關機前~先回到設定畫面~讓它排出機內熱氣約5-10分鐘

抱歉各位大大~小弟第1次發文~如果有不清楚的地方
可以PM我喔~謝謝

2007-06-28 10:21 發佈

文章關鍵字 XBOX360]xbox360 紅燈過程朋友

kimiko

kimiko
個人積分：37分
文章編號：3066559

37分

2樓

2007-06-28 16:58

除了橡皮擦大法外，還有堵住後方風扇出風口的方法，不過我覺得橡皮擦大法應該比較有效。

不知道這算不算改機？應該不會停權吧？

sh1582

sh1582
個人積分：36分
文章編號：3066656

36分

樓主

2007-06-28 17:13

kimiko wrote:
除了橡皮擦大法外，還...(恕刪)

小弟是沒用熱風機烤機板或用毛巾包住主機(youtube上蠻多影片都是這樣做..)
想說先用橡皮擦頂住4顆IC試看看
沒想還蠻成功的

被停權..在發這個文時心裡也在猶豫

可是那麼多360機友都發生這種問題
沒過保還好~過保的話要虧將近6張小朋友耶

原廠設計的缺失應該不能讓我們來買單吧

大YG

大YG
個人積分：285分
文章編號：3071038

285分

4樓

2007-06-29 10:35

有橡皮擦貼上前跟貼上後的圖解嗎???
因為沒搞過!!怕弄錯地方!!

感恩!!!

sh1582

sh1582
個人積分：36分
文章編號：3072512

36分

樓主

2007-06-29 14:08

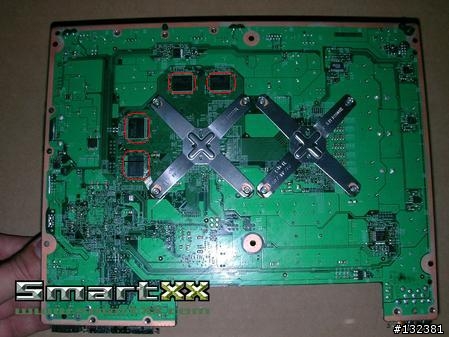

在下圖中紅圈位置貼上與晶片長寬差不多~厚度約4-5mm的橡皮擦
然後在橡皮擦中挖空一個洞~讓晶片排放熱氣

u12078

u12078
個人積分：638分
文章編號：3096090

638分

6樓

2007-07-03 16:47

kimiko wrote:
除了橡皮擦大法外，還...(恕刪)

"下面"這兒, 有小弟先是360的不壞"炫耀文"之後, 也真遇到鬼了...
用了燒機法(相當於"棉被法")...進而 "橡皮擦法"...
到目前的改為 "導熱矽膠片法"...
甚至於, 再來應該還會考慮進一步試試, 打算自創的最新"導熱鋁片法"...^_^

小小心得, 參考一下吧!
(裡頭也有 "橡皮擦法" 照片聯結...)

是怎樣..XBOX360...!?
http://www.myav.com.tw/forum/showthread.php?s=&threadid=282149&postid=3218509#post3218509

Amos Hsu

Amos Hsu
個人積分：2分
文章編號：3096134

2分

7樓

2007-07-03 16:52

u12078 wrote:
"下面"這兒, 有小...(恕刪)

這位大哥，給您一個建議，要用鋁片時，先考慮絕緣的問題(考慮絕緣，導熱就不好了，沒有人這樣用的)，不要熱當沒修好，把IC給先搞壞了!目前應該是找尋導熱係數較好的硬質橡膠來試才是!

u12078

u12078
個人積分：638分
文章編號：3096408

638分

8樓

2007-07-03 17:39

Amos Hsu 兄謝謝您的中肯建議...^_^

問題就是現在找不到導熱佳的硬質橡膠啦!
您知道哪兒有賣嗎?? 謝謝!

像小弟發言聯結其中賣家規格也寫出: 厚度較一般導熱貼紙厚適合顯卡或筆記型散熱使用...
或是:運用於記憶體顆粒 & 它是一種極好的 "中等級" 導熱材料...
http://www.x-cool.biz/product_info.php/products_id/1439

於是目前的"導熱矽膠片" 似乎沒辦法讓那4顆記憶體顆粒的熱, 完全透過它傳遞到該下方大片的鋁質底板處...
(因為目前該記憶體顆粒下方處底板, 還是沒法讓它"直接傳遞" 進而達到很熱的地步...)

加上如小弟其中所述:
下方空間幾近貼在下機殼(<5mm), 風扇應該根本沒辦法對它們(記憶體)產生散熱作用才是?? 就算有應該也極少??

所以, 才會有萌生改用鋁片來試試看...

由於如前述, 該記憶體是採採啥球狀黏著技術的, 接腳都完全是在該記憶體下方...

故個人是主觀認為, 只要尺寸厚度裁剪得當, 加上固著鎖上之時, 只要注意不使其偏離, 應該是沒有"短路危機"的問題才是吧??

只是, 不知是否會因此有靜電問題產生, 就不知了...

Amos Hsu 兄您認為呢!? 謝謝! ^_^

Amos Hsu

Amos Hsu
個人積分：2分
文章編號：3103817

2分

9樓

2007-07-04 20:12

Amos Hsu wrote:
這位大哥，給您一個建...(恕刪)

我們公司是在做電子類材料的，依照您所敘述來推斷，應該不容易產生靜電的，因為若有也因為導熱呂片接觸到機殼而被by pass 掉了，如果不考慮到絕緣問題，那你可以用銅片，銅的導熱係數比鋁好，或是你拿的到石墨材料(不便宜)也是很好的導熱材(不過石墨也會導電)，不會產生靜電，但是搞不好會產生電磁波(emi)的干擾。如果你有朋友在背光模組廠上班，可以問問他拿不拿的到導熱矽膠(要拿導熱係數較好的來用，效果會更好)。

u12078

u12078
個人積分：638分
文章編號：3106795

638分

10樓

2007-07-05 10:17

謝謝 Amos Hsu 兄的熱情詳盡回應...^_^

極具參考價值, 有空再去設法找找相關材料與試試...

再次感謝!
