XBOX 360 三紅維修分享

mandychao

mandychao
個人積分：368分
文章編號：19897852

368分

樓主

2010-05-31 10:33

相信大家對於XBOX三紅已經是不陌生了

小弟的XBOX也不例外,玩了三年多也三紅了

當然自己做這行的一定要DIY的

三紅的XBOX主機板

準備動手術的GPU

二話不多說一定是要上REWORK STATION
XBOX 360 三紅維修分享

不到三分鐘GPU就拿下了
XBOX 360 三紅維修分享

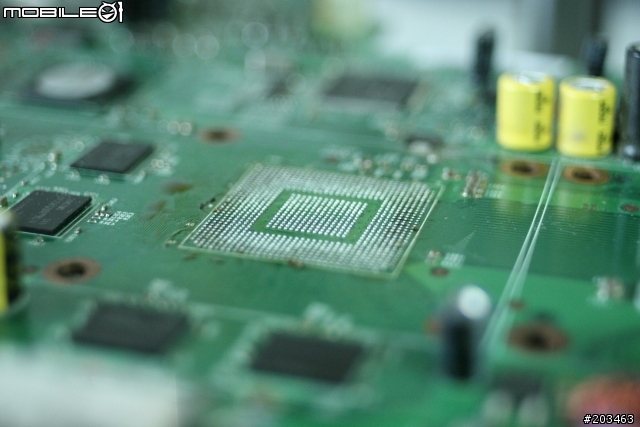

把GPU的焊點清理乾淨
XBOX 360 三紅維修分享

上0.6MM的錫球

清理板上焊點

再次迴焊上去,大功告成
XBOX 360 三紅維修分享

2010-05-31 10:33 發佈

文章關鍵字 XBOX 360 三紅維修分享 360

Hemmis

Hemmis
個人積分：90分
文章編號：19899123

90分

2樓

2010-05-31 11:27

真是太猛了, 請問版主是作哪一行的阿?

爆掉的低槽

爆掉的低槽
個人積分：13分
文章編號：19899202

13分

3樓

2010-05-31 11:29

挖嗚~酷斃了，有設備就是不一樣，這都可以DIY~
請問先生在哪縣市呢?

bluesystem

bluesystem
個人積分：2071分
文章編號：19902407

2071分

4樓

2010-05-31 13:51

樓主是做SMT(就是把IC"黏"到PCB上)相關工作的吧?
會修這個很正常, 搞不好樓主平常修到不想修....

現在的技術跟器材, 修復的良率應該很高吧? 我以前還在電子廠的時候,
BGA重焊修復的良率都不太高(那個時候剛有BGA這種東西),大家都很
頭痛呢~

原來的GPU旁邊有點膠固定,重焊回去之後散熱最好還是改善一下,免得
沒多久又紅了~ (我懷疑M$本來就知道GPU這邊會翹,要不然幹嘛多一道
工在旁邊點膠, 只是這個對策沒用而已)
