[分享]三和搖桿-嘔心瀝血之DIY真難~

話說~
劍魂四一直是本仙人最常拿來浪費生命的GAME
打從他出了以來
就讓我沉淪在LIVE的深淵裡.....


唯獨可恨的是比爾X茲家的天才手把設計師
把一個好好的十字鍵設計的如此的.....好吧我不想忍耐了
@#$!!!就是難用到一個想摔手把啊!!
老媽:玩遊戲幹嘛這麼激動，那個電動是很便宜嗎?

敗SF4熱潮之賜
格鬥搖桿的產品又被炒得很熱
看到01上幾位神人的DIY功力
不禁讓我又羨慕又難過
為什麼難過?
因為心有餘而力不足
要上班沒時間而且又有妻兒要顧....(都是藉口)
也不知道哪天突然發神經
就突然在一天內買足了所有零件
預約好了施工場地
就這樣上了

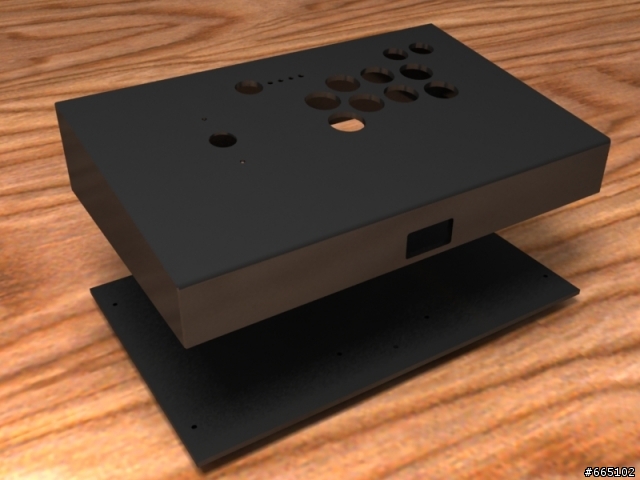

利用3DsMAX先簡單畫了一下概念圖


後來覺得怪怪的...
又改了一點小設計
但跑了幾家廠商後
發現到處碰壁
後來才發現要設計外殼還必須先了解相關加工法
就這樣改了再改

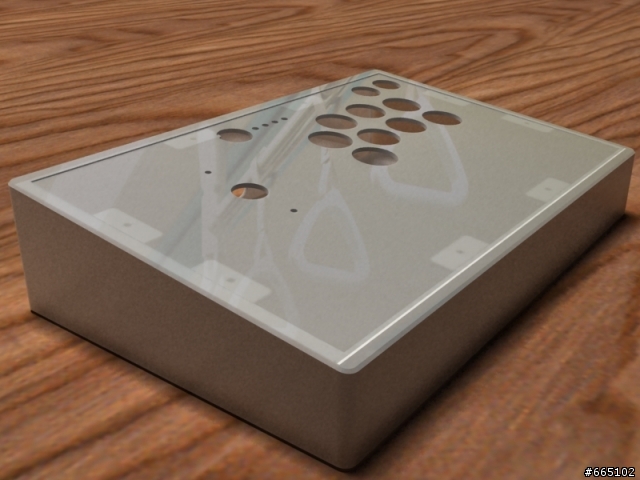

第二版的概念大概是這樣...



恩恩.....看起來很美好
作起來不知道怎樣
可想而知的
光是在焊接機板上就搞得焦頭爛額
問題一大堆
當然比較常遇到的就是類比按鈕RT LT的問題了
不過好在"先行者"很多
問題也就GOOGLE一下就獲得解答
而這段悲慘的過程大致上都跟板上其他大神一樣
我就不再PO圖重複(其實是太忙忘了拍...)

而一星期後
跟廠商訂製的外框也到了
貨運公司電話打來的那天
我就一直期待到下班

一回家當然是馬上衝去警衛室取件~


包裝很普通


終於要看到成果了
.....................
.................
............
.......

????
圖累?
怎麼沒有圖了?
那是因為.....圖被砍了...(你是來亂的嗎..)

沒關係
那我們就跳過幾個步驟好了
直接看看組裝後的感覺

我只能說....

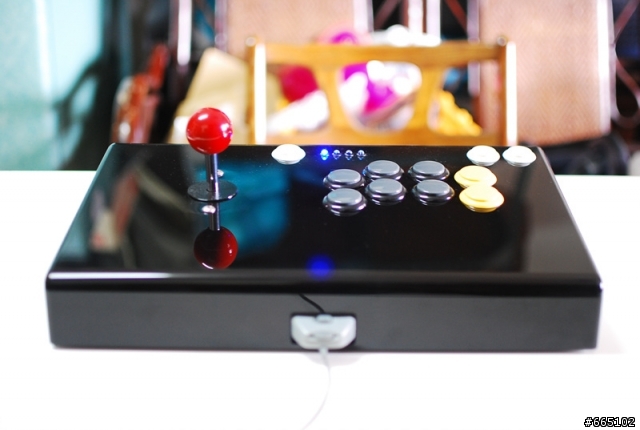

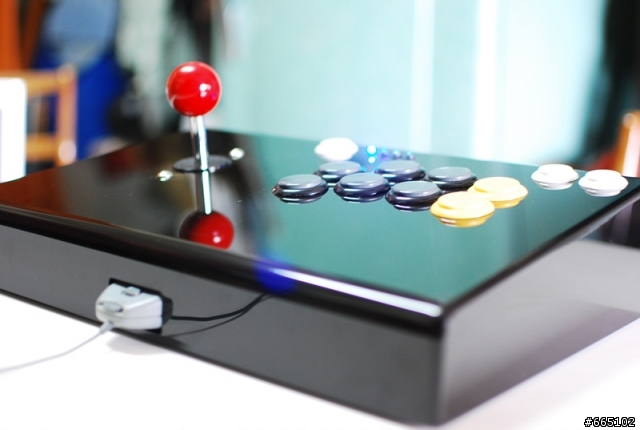

鏡面的效果比我想像中的好

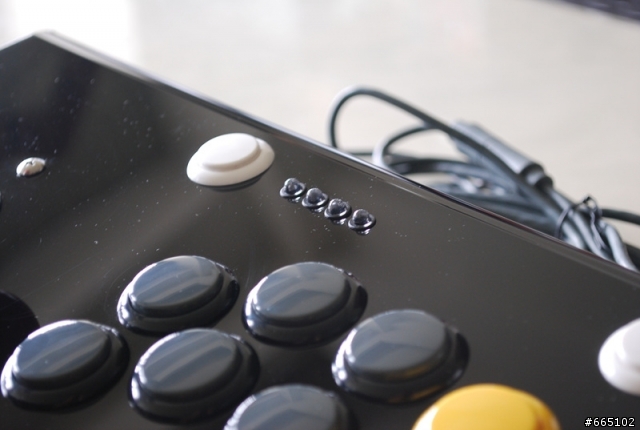

這是我找了很久的LED....爆亮的...配上LED固定座~爽度加分

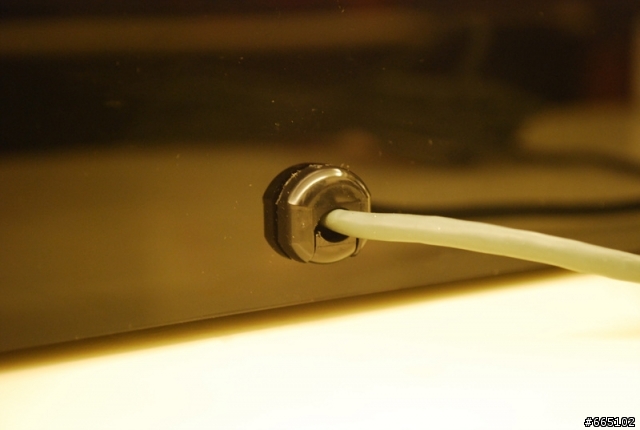

這是想了很久才找到的出線軸套，外面狂拉都不怕拉斷線

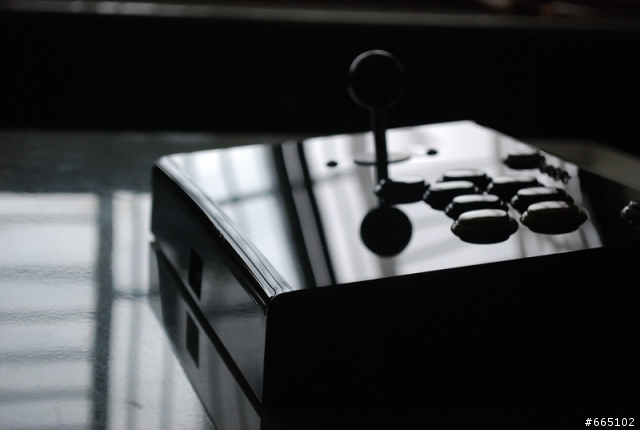

亂拍再一張.....


接下來實際接上XBOX360看看是不是正常
.....
歐~YA~~!

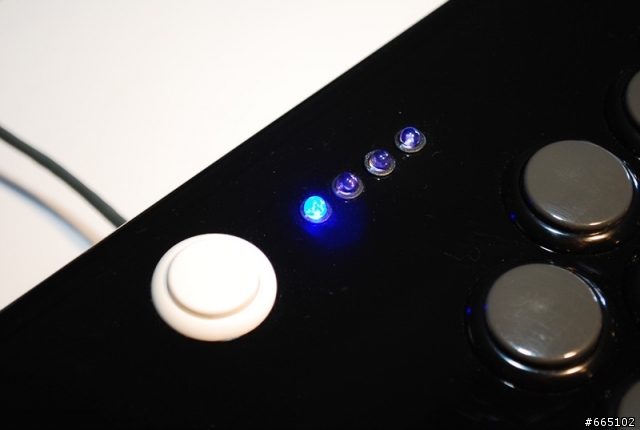

訊號燈亮到爆炸


因為是聚光型LED
所以從旁邊看亮度剛剛好
但玩的時候天花板一整個藍藍的....
我媽說很怪
但我卻一整個很爽~

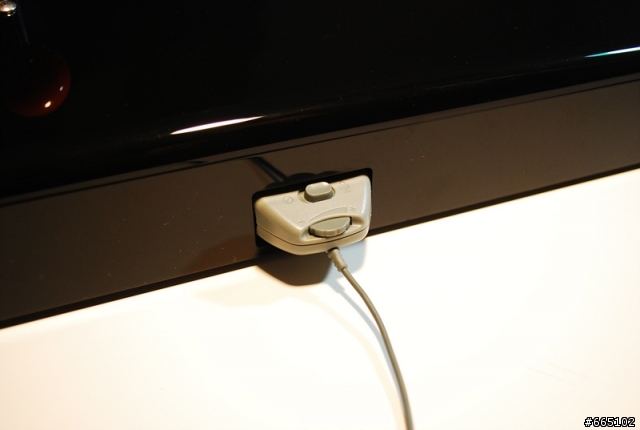

接下來就是看看耳機的接孔是不是OK
這也是我最擔心的地方
因為牽扯到很多地方的尺寸
但是擔心是沒用的
直接裝上去就知道了
.............
..........
人客啊~~麻麻麻!


當然能這麼吻合是因為PCB上加了軟墊片
一方面確保絕緣不會短路
另外一方面就是可以調整PCB高度

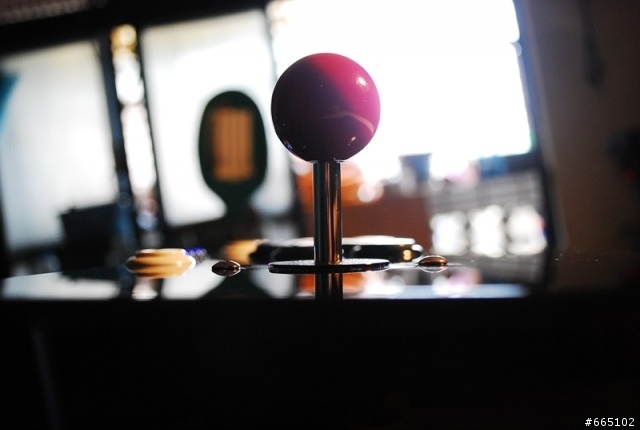

再來就是看看搖桿的高度
本人是很在意這點
因為我覺得搖桿短小很不精幹!
我特地請工廠把裡面洗了一個面積
並開了剛剛好的孔
也把平鐵片拆了

組裝後的效果....


除非搖桿再加裝墊片之類的東西
不然市面上的搖桿長度是不可能比這更長了....
照片有視差
含桿頭實際大約66~67mm(不含滑套)


接下來就是女王試尻了
女王:為什麼要說尻啊?不能說用嗎?...

哀.....我也不懂為什麼，但我還是想要講尻個猴流肯來看看吧!


因為工廠在加工的時候有幫我做了防滑處理
但在全機身2KG的情況下
我還是有點擔憂會滑動
所以我特地請女王狂尻狂尻看看(當然我是狂尻過了，是想讓不會玩的人尻看看回不會動)
事實證明
面積夠大
也就是力矩夠抗衡我們"情不自禁"的雙手
重量並不需要重的太誇張
穩穩的啦~
(當然照片中的毛巾絕對不是防滑處理)


不過這時候問題來啦!
女王:為什麼這搖桿都卡卡的，轉起來很不順耶!

其實行家都知道

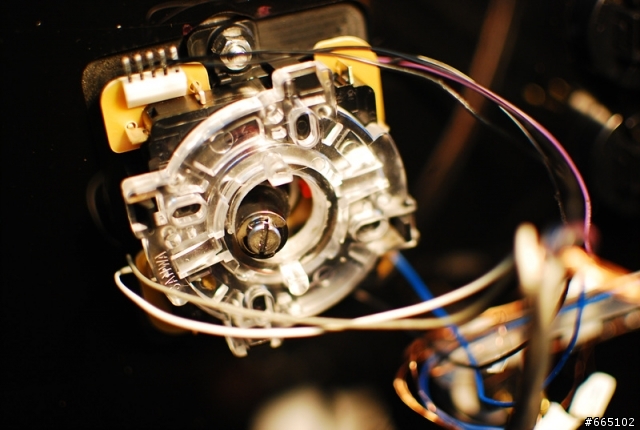

那是因為三和本身是只有四角根八方擋板
不管你換哪一種
轉動上都是有一個卡卡的感覺
當然這種設計有他絕對的道理
就是1 3 7 9這四個方位很清楚
不過想當年玩97格鬥天王的時代
不也都是圓形擋板嗎?
所以不光是女王
我自己本身也相當不習慣四方根八角擋板的設計
所以靈光一閃
就想說:圓形?拿四角來鑽個孔不就圓形~!
正當我興致勃勃要動工的時候
我才發現
孩子啊!事情沒那麼簡單
這孔可是有拔模角的設計啊!(不是很正確的說法，但我找不到更合適了~)
簡單說
如果你只是直直鑽一個孔
裝上去是有圓形擋板的效果
但是你的搖桿身就會不斷的被割....不斷的割....
用滴水能穿石來想像
這樣的擋板用久了
有一天搖桿一定會被割斷.....

所以又花了好幾天思考量角度
設計了刀具
為的就只是得到圓形擋板的快感....
我承認我有點偏執~呵呵
來看看效果吧

看起來很服貼~試尻看看


狂尻了一小時(一定要用這麼害羞的字眼嗎?)
桿身一摸起來完全沒受傷
古遛的要命~
重點是
八稚女超好發招的啦!!
再也不會被卡卡的感覺模糊了方向感




從失去理智開始動工到完成
足足花了我3個禮拜
看板上大神的文章只要幾分鐘
親自動手才知道什麼是台上幾分鐘，台下十年工的道理了

總共花費

三和套件:1040
XBOX360有線手把:750
線材、LED等雜項約: 60
壓克力外框: 1600

總共: 3450.......

真的是越算越心痛
詳細的支出絕對不只這些

但就如同前輩講的
DIY成品出現的同時，那份莫名的感動: 無價!

這邊要特別感謝:老爸、女王、還有被我叨擾的各位和廠商，沒有你們
我大概只能尻比爾家的超完美手把....

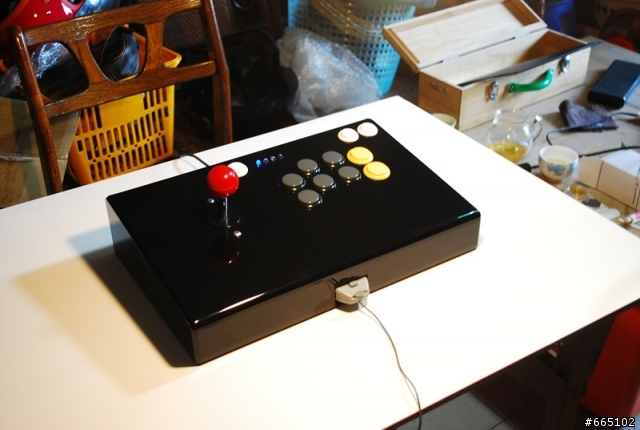

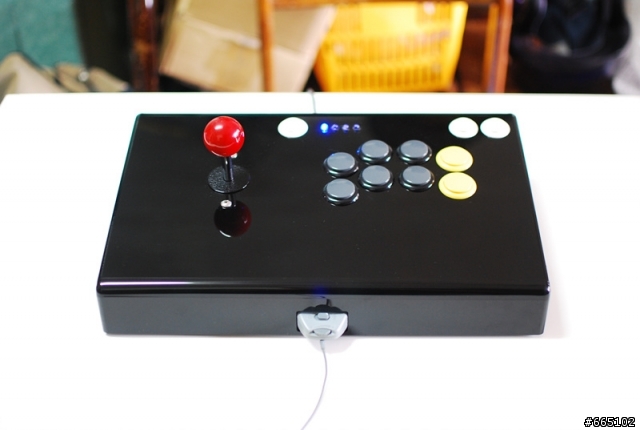

最後完成圖 1

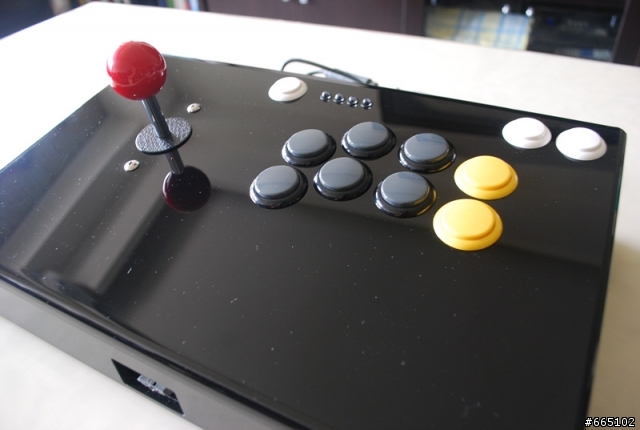

最後完成圖 2

最後完成圖 3



接著就是兩天後訂製的白色外框會到貨
到時候再PO開箱文看看效果如何了~


待續..........
