而十字起子工具部分我想是沒問題的..
將孔位重新攻牙一次,換上鋼製螺絲,鎖上時順多了
lmd123 wrote:
可以
我本人就是用無線手把改裝成的PRO3玩VR5
雖然我並不是專用結城晶的玩家,但提膝彈腿成功率大約是六成上下
1F的誤差太扯了,判定沒那麼嚴苛
大至上就是把食指弓起來成7字型,然後姆指打直
食指按K下去時,姆指會剛好輕觸到G,這樣子就可以了
官方是寫1frame, 只是這個1frame應該不是1/60秒，
遊戲通常會設定每秒能需入幾個指令
這個1frame應該就是1個指令的時間內要立即放開G鈕
提膝彈腿成功率算滿高的
像kof2002阪崎 良的MAX龍虎亂舞, ↓↘→+C．A
C也是需要在1frame內放開, 這個就真的很嚴苛了
我用出來的機率不到1%...
我想這遊戲的1frame應該比VF5的1frame時間還要短..
我只有用軟體輔助才能用出這招
公館快打 wrote:
5. 螺絲：亮面板該使用不鏽鋼M3皿頭螺絲（型號我沒sonylin熟），黑面板該使用染黑的鋼質螺絲，
新的白色面板該用哪種螺絲就好難決定。(恕刪)
昨晚有空...我把基座拆了..卡尺量了一下
該螺絲為STEEL plated Nickel (鐵鍍鎳,非白鐵不鏽鋼, 可以用磁鐵一試便知)
這邊先建議一下:不管甚麼面板.全部使用白鐵不鏽鋼SUS,A2產品
1.好配色
2.不易生鏽.黑鐵染黑或鍍鎳.手汗多一定會鏽蝕的快....而染黑非鍍黑鋅的話,更是鹽測不足
3.這種一般機械牙.沒有級數等級的,不會做熱處理,也不會有硬度的產品!不能算是"鋼製品",只能說低碳鋼產品.
4.白鐵不鏽鋼比黑鐵軟...鎖來鎖去..壞了就換螺絲..較不易傷母件螺紋孔
5.在不變更基座情況下, 該上板夠厚,強度足, 螺絲只是固定滑動, 就算要提起支撐5.6Kg, 可把螺絲加大M4,鎖四角落即可,不用那麼多顆也比較好拆裝
正題~
原配平頭十字(皿頭:台灣日本通稱)M3X6 (平頭螺絲注意:長度是含頭部高度一起算.所以6mm包含頭高)
頭高k 2mm
全長L 6mm
頭寬d2 7.8mm
螺紋M3-P0.5
牙外徑2.82~2.83 該螺絲out spec小於下限了,所以可能會有人覺得鬆鬆的 (M3標準在2.87~2.98)
該螺絲有兩個缺點...除了牙外徑小於規範(嚴謹的說:該螺絲是屬於不合格的!)
(小弟今天用30倍放大鏡, 看螺牙外徑, 已經沒有螺絲的牙山角度60而呈現圓弧, 螺牙外徑因擠壓而縮小了, 所以有可能原本是合格品的螺絲外徑, 但經鎖過內孔徑.強力擠壓而破壞了,也就失去了它應有的標準)
其它規格尺寸不清,規格落於DIN ISO JIS 標準之外, 也就是說不屬於任何標準件
以下為標準件~

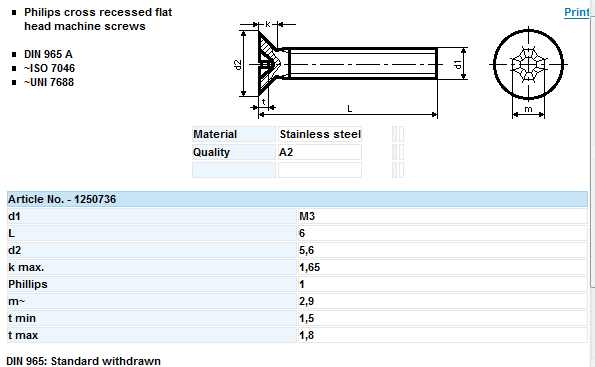

圖片說明: 標準件DIN965A ~ISO7046
d2: 5.6mm
K: 1.65max
可以看出原螺絲與標準件是有差異的尺寸~
好,就算不是用標準件,當然也是可以..絕對沒問題...只是數據不好參考.大家不通用~
基座上板 1.5mm (圓孔,無螺紋)
基座下板為底座焊接支撐片 1.35mm (螺絲牙距 Pitch0.5, 這麼算的話.只有兩牙咬住基座~支撐)
但~很明顯這根螺絲不管怎麼鎖.. 一定會在平面以上( 凸出來,板厚不足.頭高k太高)
1. 頭高 2mm>1.5mm 板厚
2. 螺絲頭寬d2 7.8mm, 基座母件孔孔徑不足.
----------------------------------------------------------------------------------------------------------
基於以上兩點..小弟改了DIN7991 平頭內六角來試裝配 (內六角質感較好,也較十字不容易崩孔)
可看出
d2: 6mm
K: 1.7max (還是比上板厚, 不過已經比原始螺絲-頭高2.0mm小一些了!)

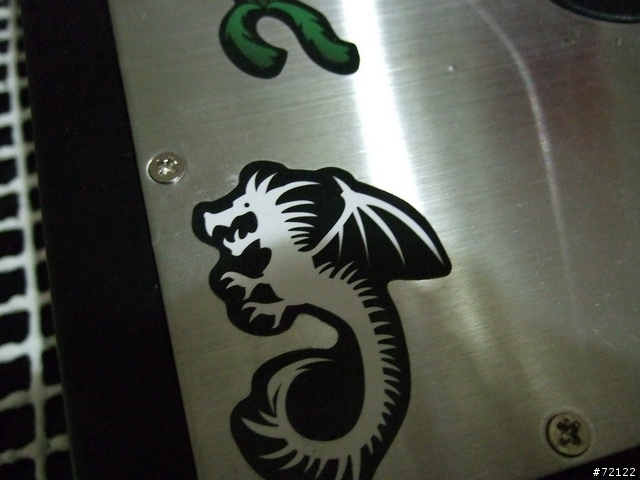

原始螺絲--平頭十字. 頭高2.0mm
凸出來..凸出來...凸出來約0.5mm , 除了不美觀,還會割手....
凸出來...有看清楚嗎..

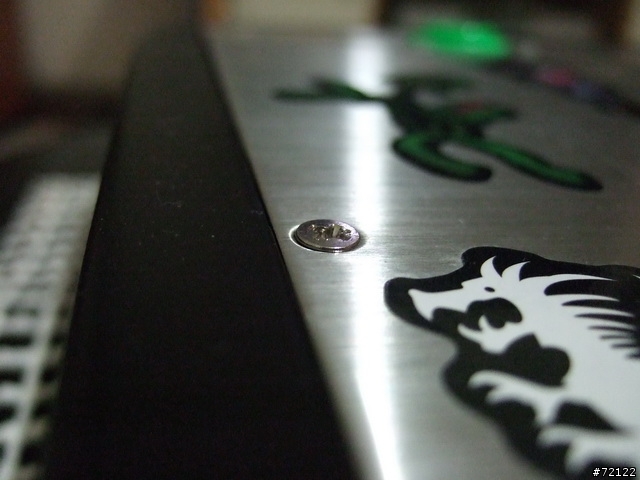

換裝 平頭內六角-標準件DIN7991
低一點.....有沒平一些..........
還是比平面高0.2mm, 不過確實比較平了...也比較美觀了....
是不是比較平整一點.且內六角質感好?? ~ 有比較高級的感覺!!
但.可惜還是無法與平面齊~
頭高1.7mm > 上板厚1.5mm
------------------------------------------------------------------------------------------------------------
牙損傷的問題...我用幾張圖來說明 (家裡沒儀器, 應該用2.5D影像機或三次元來看,會更精準!)
就土法煉鋼: 用一般的DC相機+破破的照相技術,雖然可以調整..快門先決? 光圈先決? 不要考我這個啦~
牙底破損!!!
先決不如放大決......放大放大........牙部尾端變形!!!
打閃燈~

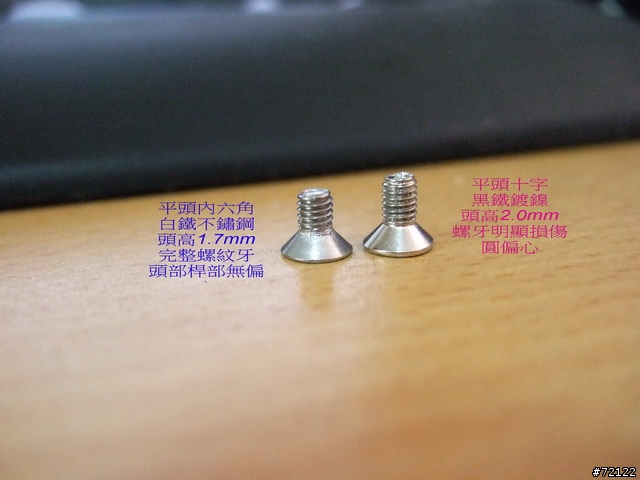

右邊的螺絲.平頭十字-鐵鍍鎳. 是原本配置的~ 左邊是我的!!
個人解讀: "基座僅鑽孔, 未攻牙, 造成牙損傷!!"
其實這些機械牙的螺絲屬於machine screw, 是需要公,母螺紋配合的,
否則第一次硬鎖, 僅是咬死, 並非鎖緊...........
經由一段時間使用震動, 拆裝等等.....這些螺絲螺紋就毀了~
對於有線的機台不需要拆裝..還好, 但無線的機台如果要常換電池...會發現螺紋根本不對位
因為母件根本沒有螺紋..母件是被螺絲咬死攻出來的紋路
基座鋼板的部分...應該也僅是表面硬化...心部硬度反而沒硬度
很可能螺絲跟基座鋼材是相同硬度...兩個都受損了~
-----------------------------------------------------------------------------------------------------------
在於基座上板僅有1.5mm限制, 所以要鎖平是不可能了
只有
1. 上板加厚==> 增加成本
2. 螺絲改為 M2.5 or M2 ,頭高比較低,可以小於1.5mm, 但撐力小, 更不好取得該小螺絲
3. 更改螺絲頭部外觀
在好施工, 且不增加成本下..小弟建議螺絲加大M3==>M4, 鎖四角落即可!! 了不起~中央正上方再補一顆!!
既然都凸出來了..就凸得漂亮一點吧...但重點不能影響雙手的位置!

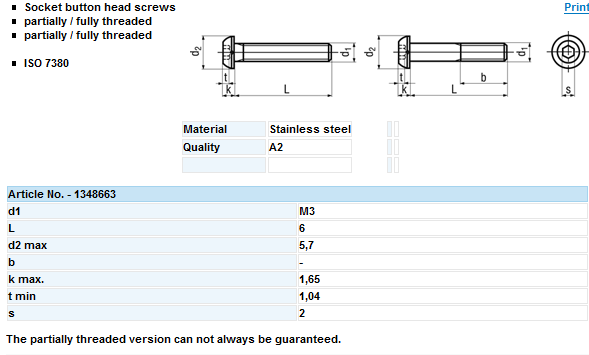

可使用半圓頭內六角 ISO7380 (好買好取得!!)
M3尺寸
M4尺寸
---------------------------------------------------------------------------------------------------
若是龜毛到不行..不完美睡不著.......不要螺絲頭外露~
DIN913, DIN916 這些是比較容易取得的
上下板皆須螺紋~
不過下板1.35mm可能需加厚一點(建議3mm,螺紋鎖2mm即可), 且不要讓下板貫穿會更易鎖緊!
如~不更改下板厚度的話..就上Nylok or ND 防鬆膠, 拆幾十次還可以~ 不行就換新螺絲,母件無影響!
FLAT平尾止付-set screw
CUP杯尾止付-set screw
--------------------------------------------------------------------------------------------------------
最後~
大家仔細想想,仔細觀察一下..."春城無處不飛花"....喔~不是~ 打昏了.快要露出本性了!!
哪裡不用螺絲呢? 越工業化的國家..螺絲越是重要!!
螺絲俗稱為"工業之米", 可見其需求之大及重要性!!
種類,規範,尺寸,材質,強度,抗拉,扭力,表面處理,設計使用性.美觀等等等..............
幾萬種螺絲......跑不掉!!
以上僅提供建議,並非能代表設計者或製造者的原構想
小弟學淺..如有錯誤..還敬請多多指教..
thx~
~對了, 公館大,昇龍大
如果螺絲買的不是很貴..也建議出貨時.裡面多備用兩顆.讓使用者方便
如果也真得不好取得..或想更改設計
跟我說要哪一種....我免費供應....也免郵資啦~
這樣特製的搖桿產品....1千顆就能用到天荒地老了~
經過小弟的加持...這隻精品搖桿..可以從90分邁向91分了~~ 加油!!
公館快打 wrote:
想請教一下，用M3皿頭螺絲，鎖好後會浮出一點點高度，是因為對應的沙拉孔深度開得不足？
而深度不足又是因為是出在面板厚度不足嗎？若是用平頭（不是皿頭），可以完全沉底嗎？
恩..您的上板厚只有1.5mm
而您的平頭螺絲...頭高就有2.0mm, 怎麼鎖都會凸出!! (平頭=皿頭=沙拉頭)
再~下板厚1.35mm, 但下板是您要鎖螺紋的支撐點~也只鎖到兩牙
要完全沉頭與上板平面齊..(螺絲頭高一定要小於上板厚度, 且圓孔角度要大於90度, 圓孔徑要大於頭外徑)
如此~
您僅能用 M2.5 or M2 的平頭十字...才有較小的頭高.
否則您需增加上板厚度==>增加成本!
重要的是, 您在外頭取的平頭十字螺絲並非標準品(頭高太厚,頭寬太寬)
造成凸出來部分更明顯!
應該拿到的是DIN965A~(標準平頭十字,M3頭高為 1.65max)
~以下是可以更換的
M2.5 ==> 頭高k=1.5mm (剛好符合您的上板厚)
M2 ==> 頭高k=1.2mm
不過M3 以下螺絲就不好取得了~
M2.5 螺絲可能難一些
M2 應該會比較容易!!!
~如果非要黑色不可, 白鐵不鏽鋼螺絲一樣可以去做電鍍黑鋅!!
