買不起 Real Arcade Pro-Ex，所以我自己diy做搖桿機箱(更新手把跳線電路圖) (第4頁)

dumb3128
個人積分：11分
文章編號：10334881

11分

31樓

2009-02-14 8:08

一點個人的小經驗，提供給樓上有問題的人參考：
要在手把的電路板上焊線，得有點技巧，加點焊油會比較容易些。電線別拿太粗的。
通常按鍵的旁邊會有做卡榫，洞稍微大一點還是可以卡得緊。如果怕卡不緊，旁邊塞點紙片或橡皮筋就可以了。不用太擔心。
如果是自己要銑洞，用電鑽的銑洞工具比用美工刀快多了。

tsin

tsin
個人積分：2分
文章編號：10342531

2分

32樓

2009-02-14 21:33

請問RT,LT各有三個洞,最上面那一個洞拉一條線,10k電阻的那是從那一支腳拉線出來..TKS..

ddi7033

ddi7033
個人積分：47分
文章編號：10346611

47分

樓主

2009-02-15 2:01

雷雕處理當然就是直接用雷射把洞口雕出來。
搖桿處挖洞部分可能要看圖你才會暸解，還在整理中
RT,LT 拉線是從第一個和第二個洞口拉線，第二個和第三個洞口之間要焊接10K電阻。

happysong526

happysong526
個人積分：216分
文章編號：10347402

216分

34樓

2009-02-15 5:09

ddi7033 wrote:
雷雕處理當然就是直接...(恕刪)

期待中!謝謝~
不過我還是想先問一下
如圖~~
按鈕的規格 30mm跟24mm是指圖中的 A,B,C哪個寬度??
我開孔的大小是看B的直徑圓的大小吧?..然後因為A比B寬..所以
才不會裝在洞裡掉下去..是這樣嗎??@@
另外圖中按鈕中間有一個很像卡榫的東西..難道在打洞的洞中邊邊還要挖小洞讓這卡榫卡進去嗎?

回完文章才發現圖已經更新了@@

這次多了耳機跟麥克風的孔??
那個孔不是只能接MS出的耳機麥克風嗎??

and 木板挖洞第一張圖是跟壓克力挖洞都是 500 x 25mm ??
可是其他兩張木板是 "250" x 88mm .. 是不是上面的寫錯了..應該是 500 x 250mm ??

另外木板的厚度樓主是用多少?.... <----我知道了..專業術語看不懂.原來4分指的是厚度@@

資料越來越多了..快要可以動手了^^.....

ddi7033

ddi7033
個人積分：47分
文章編號：10350043

47分

樓主

2009-02-15 12:50

30mm 和24mm 是B的尺寸，直接挖下去就可以啦，卡榫他會夾住的，按鈕才步會搖動，
尺寸是的確有筆誤，我會把它修正過來，應該都是250。
耳機與麥克風我打算買網拍的轉接器來轉接成3.5耳機孔，這樣一般電腦用耳麥就可以用了。

Fwit

Fwit
個人積分：15分
文章編號：10355454

15分

36樓

2009-02-15 21:19

請問一下搖桿上要怎麼焊上去??(黑黑的)可以麻煩拍張手把焊接圖嗎??LB跟RB要怎麼接??按鍵沒有正極跟接地??麻煩您解答了~小弟我不太懂電路的東西請大哥多多指教~

happysong526

happysong526
個人積分：216分
文章編號：10358282

216分

37樓

2009-02-15 23:48

Fwit wrote:
請問一下搖桿上要怎麼...(恕刪)

樓主的這張圖很明顯..樓主的紅點跟橘點就是焊接的地方,LT跟RT那邊的第2,3點中間是接10K甌畝的電阻!..

http://attach.mobile01.com/attach/200902/mobile01-cacc9c05124da01c4ee20b842bc48eb2.jpg

黑黑的應該是按鈕部份.可以括掉後面的線路就露出來了.但是要小心一點喔.用塑膠的東西括吧..

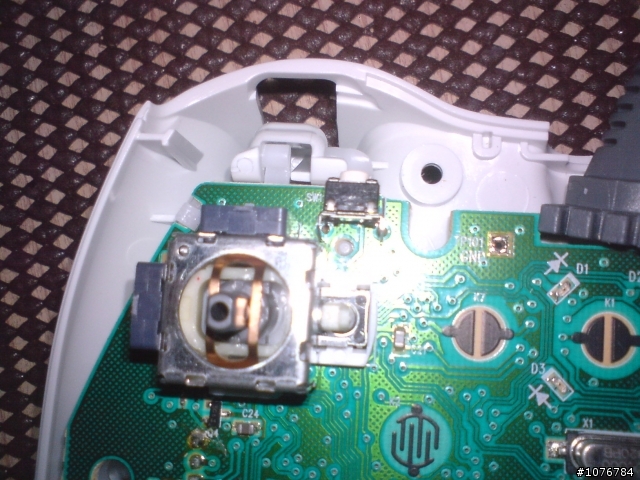

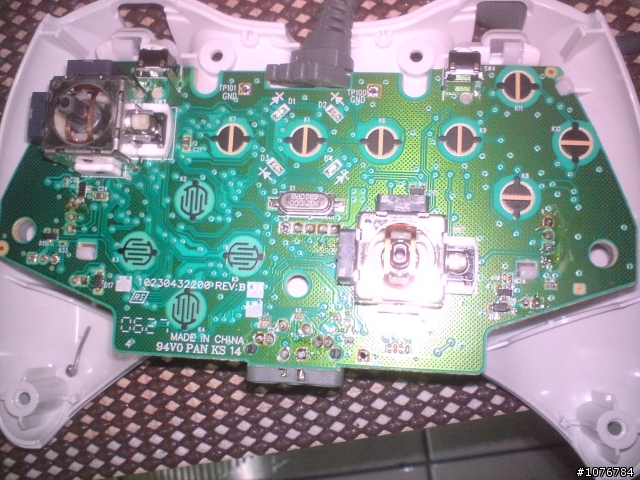

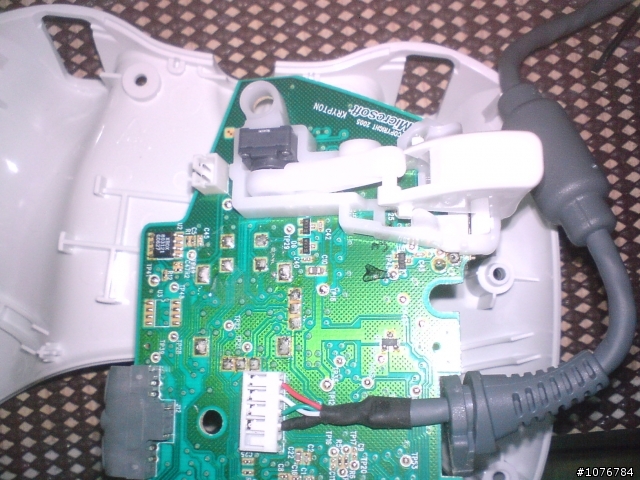

至於真的焊接圖我幫你找了三張
你參考一下
