公館快打 wrote:
370*235* 8...(恕刪)

沒錯~本身有設計插銷安裝
想說三和按鈕要換比較方便
不過搖桿那部份就沒設計插銷了
但如果是共地版的PCB應該可以改接頭安裝

至於右上角按鈕部份的確可以考慮改位置
因為人在激動時不知道會做出什麼樣的反應....

但我個人是不會激動到按錯這種程度....

我剛剛看了公館大大的4號版
請問鐵製框本身有厚度嗎?
看您設計的厚度實在很驚人
害我又想改良了~~

不過壓克力為了強度問題
本身就要有5~8mm的厚度要考量...... orz

光桿我也沒試過
看有沒有人發表一下囉~

公館快打

公館快打
個人積分：6分
文章編號：13952343

6分

12樓

2009-08-10 13:49

一體成形的上框其實可以不必那麼厚說，太厚又要洗薄才能裝按鍵了。像是HORI的幾款搖桿都是塑膠殼，大概也不超過2mm厚，也沒聽聞打裂框體的慘劇。

小弟的框是用金屬做的，強度較佳，所以鍍鋅板是1.6mm，不鏽鋼是1.5mm，這樣說來扣除板材，內部空間搞不好跟你的框差不多大。

大大採用的按鍵配置、擋板、搖桿高度都跟我習慣的不同，四號機還不見得合您的意呢，所以說自己喜愛的習慣的大搖還是自己設計最好～

euocom

euocom
個人積分：48分
文章編號：13952582

48分

樓主

2009-08-10 14:00

geotom66 wrote:
老實說，改成圓形擋板...(恕刪)

其實當時圓形檔板的設計
真的衝著SC4而生
不過我也有玩SF4啦~

當然geo大大說的也沒錯
圓形早就被淘汰
四角八方位的檔板才是目前機台的主流
不過當年我可能就是在你說的"紅帽象"的那種店玩吧
早就習慣圓形的手感
說真的
623這種猴流肯對我來說並不難尻
反倒是射擊遊戲會怎樣我還真沒試過~
但我想就是一種方向感吧~
所以....
我還是蠻滿意我設計的圓形檔板喔~

當然大家最好還是都去習慣四方跟八角
才不會搞的焦頭爛額喔!

euocom

euocom
個人積分：48分
文章編號：13952977

48分

樓主

2009-08-10 14:17

公館快打 wrote:
一體成形的上框其實可...(恕刪)

回覆公館大大:
以塑膠框體來說
其實真的不用太厚的板厚就可以承受忘我的衝擊....
但我實驗過2mm的壓克力框~
效果很好笑
就是會.....
端邀~端邀的感覺~(有玩過彈簧床嗎?)
尤其越靠近中間越明顯
當然我形容的有點誇張啦!
不過當我改到8mm厚的時候
感受非常之堅硬!...但太貴....

所以最後考慮5mm最為洽當
也給機殼加那麼一點點質量

但一說到框體的設計
公館兄您應該是狀元吧!(其他大大不要譴責我~純屬個人意見~初音大大的也很優~!)
不管是質感還是強度您都高一手
真是佩服的"六體投地"~

公館快打

公館快打
個人積分：6分
文章編號：13959265

6分

15樓

2009-08-10 19:05

euocom大您過譽了，這是你的文，我不是來踢館的啦，你這樣一捧搞得小弟不知如何接話..

因為你的設計有幾個地方挺特別所以才好奇一問，我想免不了要請你開箱拍幾張照片（或是等你白色框體安裝時拍一下？）

你搖桿去掉鐵片的安裝方式，固定孔是抓搖桿本體上鐵片鎖附的位置嗎？用攻牙螺絲還是螺絲螺母鎖住？
底板跟框又是怎固定的？（破孔+螺絲還是黏起來？）

我比較好奇你的機構啦，大家交流一下別太抬舉我～

euocom

euocom
個人積分：48分
文章編號：13960562

48分

樓主

2009-08-10 20:14

公館快打 wrote:
euocom大您過譽...(恕刪)

公館兄被你這麼一說我好像很會拍馬屁

說真的
這個框體是以您的框體為參考去設計的
您可以看一下我的第一個模擬圖
會不會有似曾相似的感覺
至於細節的結構問題
文字好像很難解釋
待我白色框體回來後再細部解說吧~

公館快打

公館快打
個人積分：6分
文章編號：13994417

6分

17樓

2009-08-12 2:08

我手邊有個之前板友請我改裝的壓克力框，結構稍嫌粗糙，很多地方的強化跟固定都是未經深思事後補強的結果。
壓克力雖然好施工，但先天脆弱易裂，要做好真的不容易～

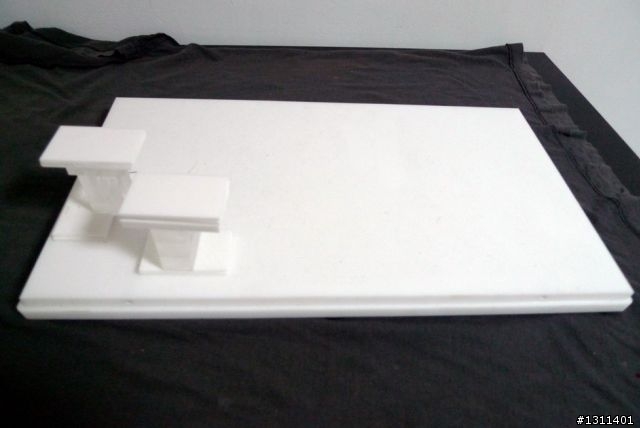

底座貌，挺厚實

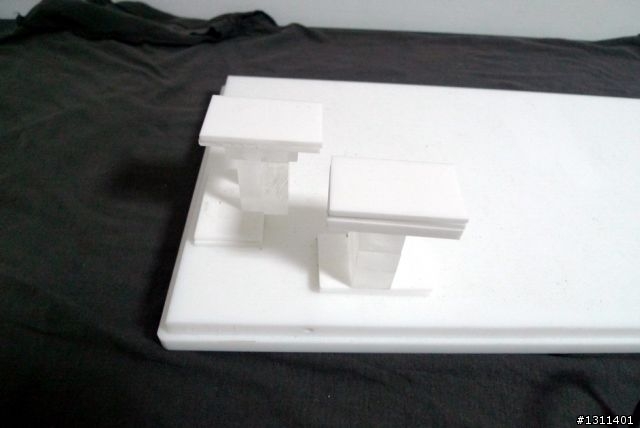

這是啥米支架？原來是用來支撐框體的..＠＠

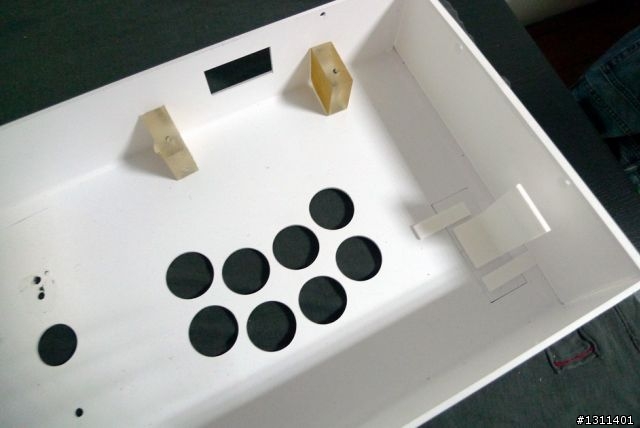

框體內部，上面亮個塊狀物是用攻牙螺絲鎖機板的地方，右邊這又是啥？原來是電池孔，改成有線所以封住了

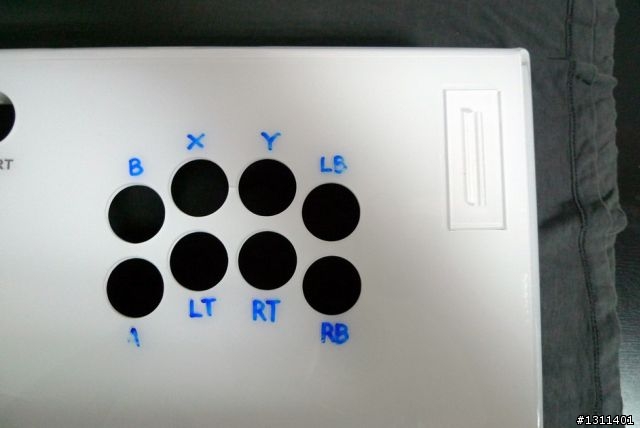

面板的電池蓋..

因為有這個經驗，所以看到E大的壓克力框體設計得很完善，忍不住多問了些機構問題，
而且藍色LED燈的接線難度跟紅綠是不同的，也很好奇你是如何佈線？

大家交流，別再拱我了～

euocom

euocom
個人積分：48分
文章編號：13996076

48分

樓主

2009-08-12 8:33

公館快打 wrote:
我手邊有個之前板友請...(恕刪)

公館大
您這個壓克力框體不知道多大?
看照片她的厚度應該有5mm吧
強度應該是夠了
為什麼還要補兩個T字型的支撐物?

看了版大的壓克力底板設計
利用兩片堆疊形成階級
還真是別出心裁
我當初都沒想到
但我的方式是在框體內做一圈支架
板子是由下往上崁入上蓋內
在由下方鎖幾個螺絲

藍光LED是這外框之外最不好弄得地方
直接用紅黃光LED的接法是行不通的
線路上的接法沒圖說不清楚
因搖桿被借去尻
等回來在補上說明

這邊有個小疑惑
您面板右上方那個方形孔是要幹麻的
電池盒?
使用上要怎麼用呢?

booth0168

booth0168
個人積分：24分
文章編號：14007802

24分

19樓

2009-08-12 16:58

看到這個搖桿
就想起超任時代我自己也做了一個
我是用壓縮的那種木板當殼
電路板直接拆一隻超任搖桿來焊接
搖桿按鈕我是在中部某家電玩材料行買的
底部直接就是圓的
不是四角的
手感跟外面的大型電動一模一樣
打起快打旋風實在過癮
不過因為當時也太糜爛了
整組被老媽丟掉

DS680430

DS680430
個人積分：0分
文章編號：14057276

0分

20樓

2009-08-14 14:10

好精采的diy！

其實不管4方還是8方檔版是主流，喜歡用圓形檔版是個人的喜好！
小弟也是為了這個4方檔版苦惱不已！

小弟跟euocom大一樣，也是紅冒象的
我也只喜歡用圓形檔版！
現在的4方檔版怎麼玩都不順手！

可否請問一下euocom大，那個圓形檔版您是如何製作出來的？
小弟非常佩服，請大大賜教，小弟也想效仿製作一個！
