XBOX360 AV換成YPbPr(Component)

新製成的XBOX360歡樂版(無硬碟)，原廠只附很基本的AV端子線，在畫質上當然比不上HD畫質。
玩起快打旋風就是少了一種感覺，想買過線材，不過想到AV以後就不在用到，覺的很可惜
於是就自已動手做一做，將AV修成YPbPr..........

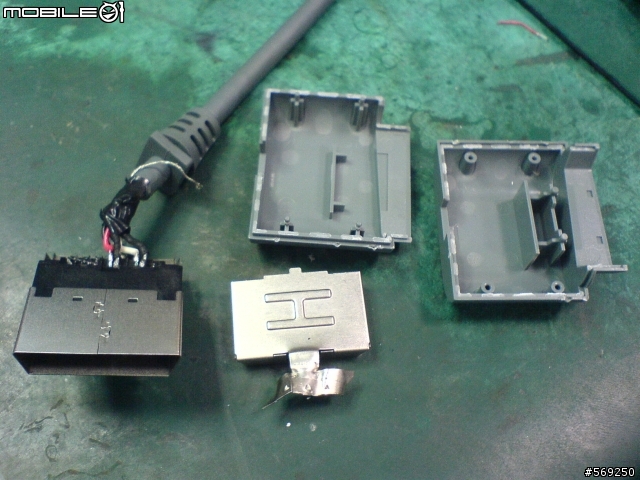

先使用一字起子，把外殼給分開。

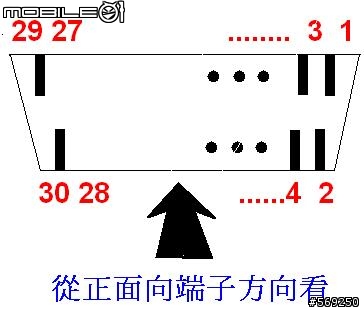

從正面看過去，pin腳的示意圖；上排是單數，下排是偶數。
AV --------- 7 ~~~~~ Y -----4
AV GND --- 5 ~~~~~ Y GND--2

L ---------16 ~~~~~ Pb -----8
L GND ----14 ~~~~~ Pb GND --6

R ---------15 ~~~~~ Pr -----3
R GND ----13 ~~~~~ Pr GND --1

AV模式 ---- 22 24 短路 ~~~~~ YPbPr模式 ---26 28 短路

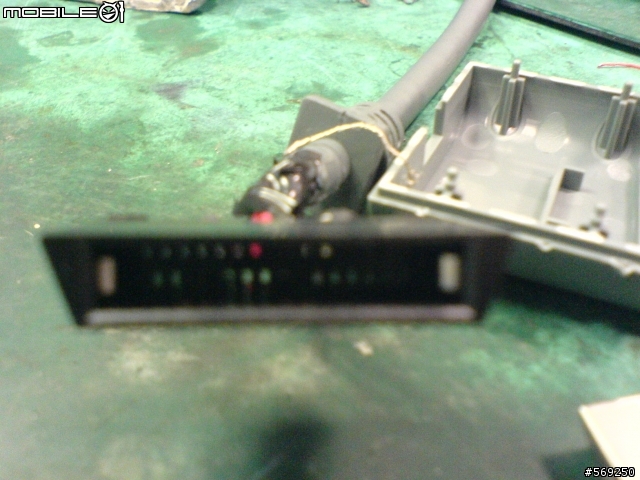

看起來這個AV端子線，只有用到的PIN有留金屬接腳，其他的全部空在那，這樣要用成YPbPr端子線很明顯地不足。(AV x2 + R/L x4 + 設定為AV模式 x2 =8 pin) (YPbPr x6 + R/L x4 +設定為YPbPr模式 x2 = 12 pin)
這樣相差4 pin，於是只好將聲音跟影像的地共用。

Y ---------4
Y GND------2
Pb -------8
Pr -------3
L ---------16
R ---------15
YPbPr模式 ---26 28 短路
剛好 8pin

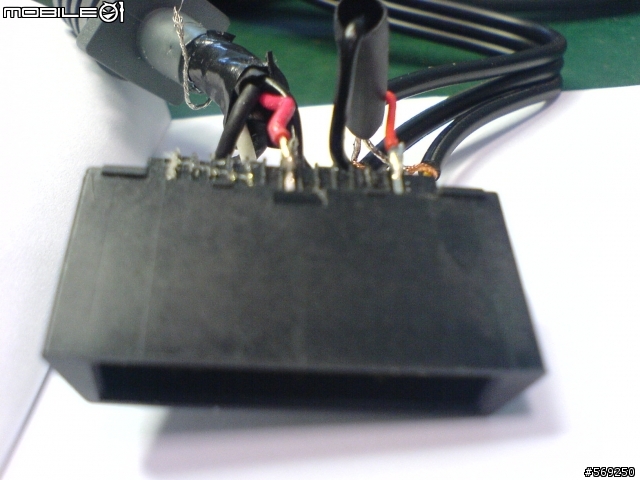

下圖是已經焊接完成.....

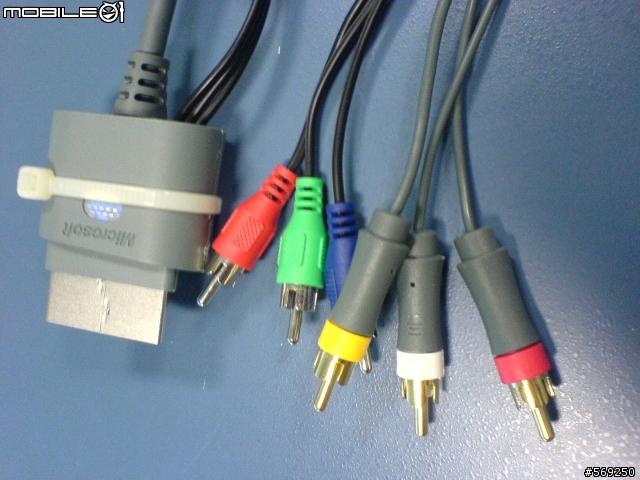

用束線帶包好

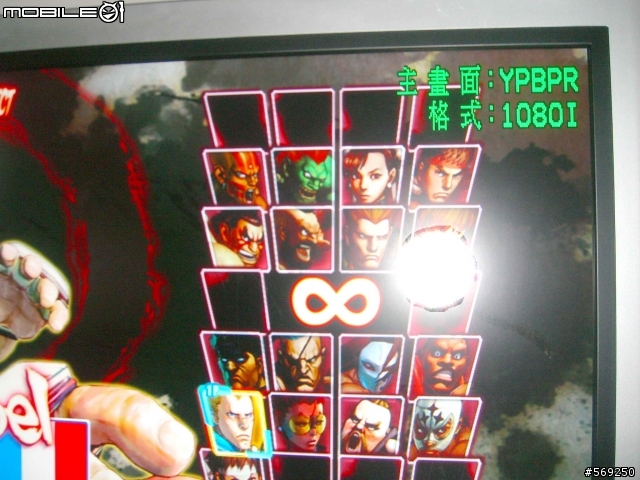

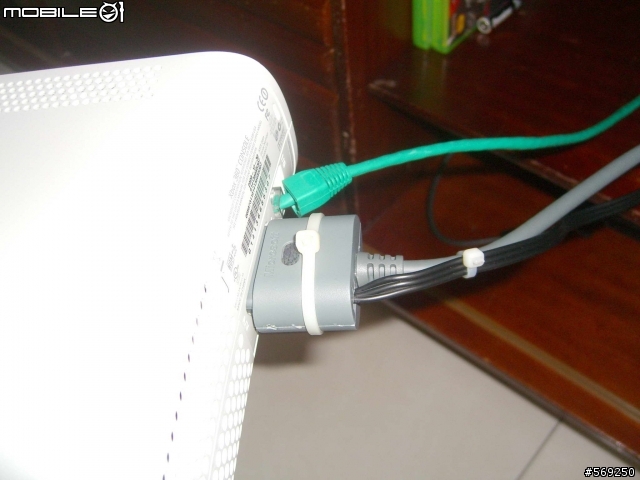

接到電視看一下畫質，哇…超棒的，只可惜電視只支援到1080i，不過畫質跟AV比起來可是有天壤之別
