關於diy搖桿的共地接法？

wkay513

wkay513
個人積分：12分
文章編號：10746917

12分

樓主

2009-03-09 9:31

目前有查到360的手把，早期版本是十字共地的、按鈕共地，
我目前的搖桿是全共地，有沒有大大是用共地接法的，可讓我參考

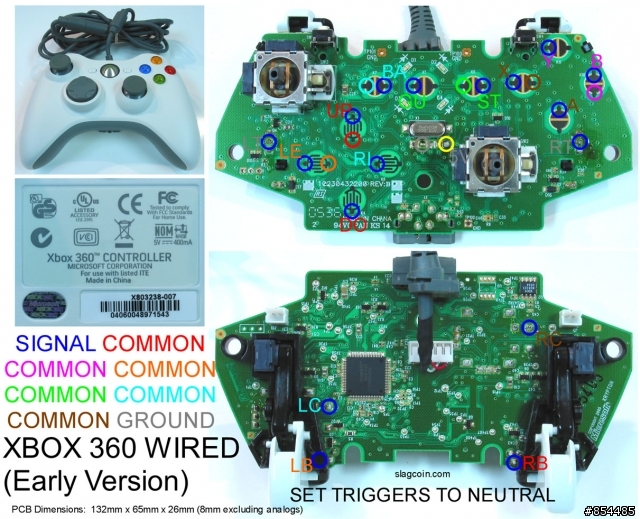

我的手把電路圖是這版：

關於diy搖桿的共地接法？

2009-03-09 9:31 發佈

文章關鍵字 DIY搖桿

Ying-Fu

Ying-Fu
個人積分：115分
文章編號：10747400

115分

2樓

2009-03-09 9:59

Hi ,
看你的電路圖 , 跟我施工的是同一張 ..

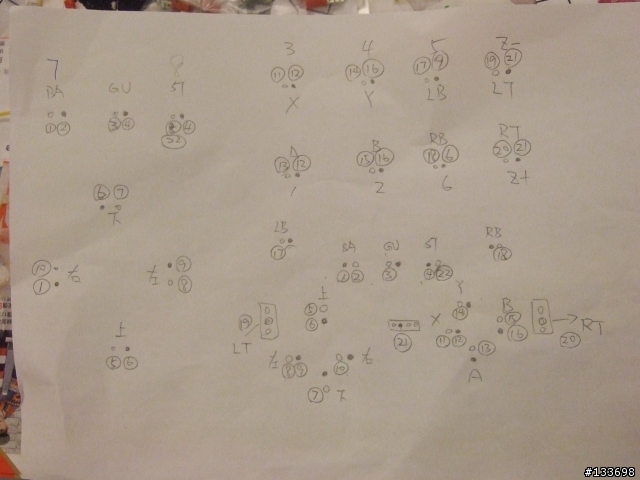

這是我手畫電路與按鈕配件間的編號配線圖 , 你可以參考看看
記得配線前OK線要貼編號, 後面接線會比較快 !
另外手把接上 PC 並安裝 X360 手把 Driver ,
固定前再次驗證一下是否正確 ! 加油 !

PS : 畫實心的是地線, 非實心是訊號線
不需要在加10K電阻

- 敗之旅 -

w10816

w10816
個人積分：0分
文章編號：10749754

0分

3樓

2009-03-09 11:59

Ying-Fu wrote:
PS : 畫實心的是地線, 非實心是訊號線
不需要在加10K電阻

請問大大
之前有看到其他高手分享的傑作
有在RT和LT加10K電阻
那有加和沒加有什麼差異呢?
實際使用上沒加10K電阻是否正常呢?
謝謝

昇龍裂破

昇龍裂破
個人積分：40分
文章編號：10749881

40分

4樓

2009-03-09 12:06

如果不拆LT RT那個組件就不用加電阻,線直接焊在上面
因為拆掉那組件可以讓板子更薄,更好放進機箱裡
土砲通常空間夠大,拆不拆都無所謂
如果是市售框體來改,有時就是差那一點點的空間
拆掉就必須加電阻來騙過板子的偵測

你可以把手把裝上PC,然後自己試試看加與不加差異在哪

Ying-Fu

Ying-Fu
個人積分：115分
文章編號：10749903

115分

5樓

2009-03-09 12:07

w10816 wrote:
Ying-Fu wr...(恕刪)

我的有線手把實際試的結果是正常的 !
手把Driver 提供的訊號驗證也是一樣達到 Z+ 或 Z- 的結果 .

- 敗之旅 -

wkay513

wkay513
個人積分：12分
文章編號：10750130

12分

樓主

2009-03-09 12:21

感謝YF大大的分享，請問各位有沒有試過
只用一條or二條地線的接法呢！
這樣可以讓土炮接起來更簡單。

有沒有大大可分享背面焊點的連接方式。

huzii777

huzii777
個人積分：19分
文章編號：10754601

19分

7樓

2009-03-09 16:20

為了把有線USB手把塞到ASCII光學搖桿我搞了很多天（我是學電子的），
X360的手把真是天殺的難搞

有線手把有分新舊版，舊版所有按鈕幾乎都不共地，所以不用找了，只能全部一對一對接到開關上。
新版的有線手把有共地，可是這個共地不能跟USB電源的地接在一起，接起來按鈕就沒反應了

天殺的是ascii光學搖桿設計成電源地跟訊號地是接在一起，所以根本不能接在x360手把上....

樓主貼的電路是舊版的，沒有共地，所以只能把搖桿上面的共地全部切斷，直接把線接到開關上
這是唯一的方法

happysong526

happysong526
個人積分：216分
文章編號：10757888

216分

8樓

2009-03-09 19:16

昇龍裂破 wrote:
拆掉就必須加電阻來騙過板子的偵測
...(恕刪)

那個電阻不是用來騙的

是因為原本的按鈕就有一個可變電組,,,
壓到底就是差不多10k..輕輕壓就是0歐姆一直忘上加..

賽車遊戲中用的油門控制就是用這可變電阻的大小去控制加油門量的大小!!!

昇龍裂破

昇龍裂破
個人積分：40分
文章編號：10758684

40分

9樓

2009-03-09 20:13

是不是騙看怎麼解釋
本來有10k可變電阻,現在裝上10k一般電阻
不裝的話偵測會錯誤

你覺得不是騙就不是騙吧
玩文字遊戲比較有趣???

Ninja007

Ninja007
個人積分：0分
文章編號：10759675

0分

10樓

2009-03-09 21:15

我想問一個問題!
我想要外接耳機跟麥克風的3.5mm端子.
這樣的話是否有電路板的訊號端子的位置圖?
