某日在與朋友 MSN 閒聊 Diy 自製的可能 ... (OS:悲慘的開始 !)
Me : 去年被女王威脅下去學木工 Diy 課程，這個看起來不難 .. 來做個有斜面板的 !
Stee同事 : 是阿 ! 但得找時間作就是 ~ 加裝三和套件都比原廠的好用 !
Me : 我找時間自己做一組來玩玩好了 !
Stee同事 : 那順便我也來一組好了 ~
Jimmy同事 : 很閒喔 ~ 那我要 +1
C友人 : 我還沒買 SF4 不過你要做的話 ， 那我也來一組 ~
Stee同事 : 朋友也想要多+2 ~
Me :
就在一瞬間開始了這次的 Diy 自製之路 ~ (天阿 ! 六組 ~ )
2/22 畫草圖 (這張是一開始的草圖,正確尺寸請參閱下方的材料說明)
擬出適合的尺寸，並加入斜角度 (參考國外專門網站)
2/23 網購三和套件與有線手把 (有線還可以接 PC 打打模擬器也方便 ~)
(大按 x 8 ， 小按 x 3 ， 搖桿 x 1) x 6
原廠有線手把 x 6
購買電子零件(端子頭/電線/熱融膠/配線座)
2/24 購買裁切壓克力面板
依規劃面板尺寸裁切 (方便與木板一起鑽洞)
2/25 聯絡木工老師約租場地
2/27 08:30 一大早與 C 友人開工
1> 計算木板裁切尺寸 (補上材料與施工尺寸供大家參考)
請注意 !! 我所使用的板厚為 1.9 cm ， 比較薄的板子部份，內側支撐板尺寸得重新計算 !!
左右側板 : 10 cm x 28.5 cm 兩片 - 施工後尺寸為 28.5cm x 前高7cm x 後高10cm
後側板 : 10 cm x 34.5 cm 一片
前側板 : 7 cm x 34.5 cm 一片
面板與底板 : 24.5 cm x 34.5 cm 兩片
內側支撐板 : 24.5 cm x 6.1 cm 兩片 - 施工後尺寸為 24.5 cm x 前高3.1 cm x 後高6.1 cm
(其功能是用來靠左右側板 ， 底板與側板套入後於左右內側鎖住後可支撐前面板)
面板壓克力 : 24.5 cm x 34.5 cm 一片 (壓克力板厚 0.3 cm)
2> 裁切材料並切割角度與組裝用穴孔
左右側板切割 7 度 (約前高點 10 cm 到後高 7 cm)
內側支撐板切割 7 度 (約前高點 6.1 cm 到後高 3.1 cm) 這部份施工時依板材套入後重覆修切到適切尺寸)
左右側板與其他板接合部份距各邊 1 cm 處鑽出螺孔(請參閱成品圖) ， 孔的數量長邊為 4 個 ， 短邊為 2 個
3> 洗出耳機孔與手把出線孔
量出前側板的中心點 ， 洗出 2.2 cm 寬 x 1 cm 高 的孔洞 (新式耳機尺寸，如為舊式耳機則請自行修改尺寸)
4> 組裝底座
17:30 收工
本日完成六組底座組裝
由於三和按鈕各為(30mm/24mm)，為此自行添購兩種尺寸刀具 (設備就用老師的啦 ~ )
2/28 09:30 開工
1> 依套圖將前面板與壓克力固定開始鑽孔 (每組 12 孔 x 6 組 x 2 壓克力/面板 = 鑽 144 次)
三和大按鈕 30mm x 8
三和小按鈕 24mm x 3
2> 利用線鋸機切割搖桿座孔
用線鋸機開出搖桿鐵片大小(扣掉鎖搖桿的範圍約 7 cm x 8 cm )
完成後往上與下洗出 0.5 cm 深溝槽， 長約 1 cm
3> 砂紙機打磨
4> 上蓋與底座組裝
按鈕配置 Layout

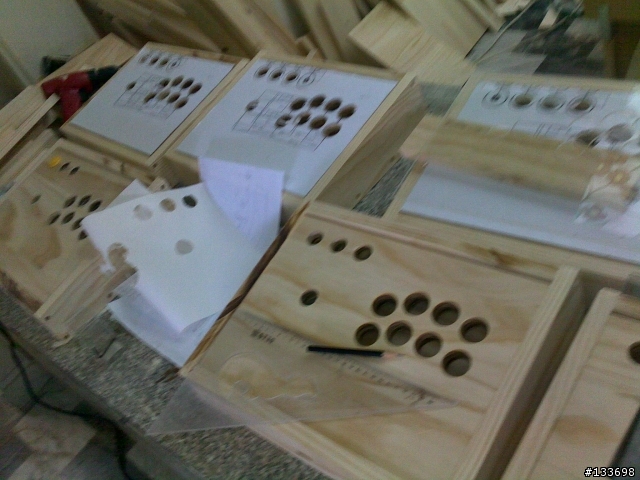

來鑽孔吧 !
沒一次鑽那麼多孔過 ! 手都快廢了 ~

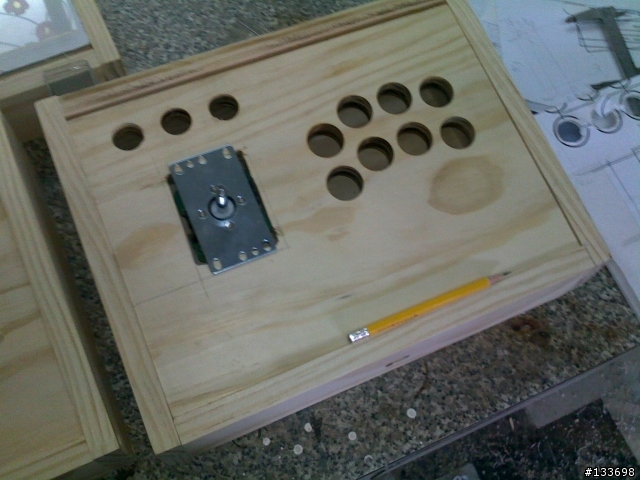

總算有個樣子 ~~~
17:00 收工 - 完成所有木工施作部份 ! (沒打磨上底漆 ~ 各位饒了我吧
)3/1~3/8 組裝電路與基座
1> 嘗試電路焊接 - 連續幾天下班施作 (女王 : 現在是家裡的事都不用做的喔 !
)三和搖桿記得要取消其 PCB 的共地喔 ! (我是拿小刀把中間的線切斷 ~ )
2> 套入同事設計的面板圖
3> 陸續完成成品
很多人對PCB標示圖有所疑問，下圖補上關於可以共地的判斷方式 ~
(當然請先把符合自己手把的PCB圖找出來!! 下圖是挑一張有線手把當作範本說明 ~~)
3/10 補入成本資訊(供大家參考)
成本小計 :
由於這次施工過程弄壞一隻有線手把 (第一次焊到接點脫點)
不計多買手把攤提整體成本如下 (Diy 花自己時間所以不計人工費用)
+ 有線手把 667/隻(含手把運費 100 / 6 = 16.6 四捨五入)
+ 電子零件材料 (端子頭+配線盤+線材+熱融膠+螺絲+止滑腳墊...) 270
+ 實木材料與場地租金(均攤成本後) 675
+ 鎢鋼穴鑽 30mm/24mm鑽頭各一隻(購入價 750 / 6) 125 (買太好了 ~ 應該買一般的)
+ 三和套件(一隻搖桿 + 八個大按 + 三個小按) 955/組(含運費均攤 120 / 6 = 20)
+ 透明壓克力面板 70/片
= 2,762
---> Diy 過程收獲無價 !! 女王別打我~
(不含弄壞那隻手把的成本均攤
, 如果自己有工具或材料更可以省掉場地租金與材料成本
)PS : 部份材料還有剩,大家買材料要估算一下使用量 !!
補上 Stee 提供的面板圖
---引文 開始 ---
大家好~
小弟是害開版大鑽了一百多個孔的同事Stee了....
這次大搖底圖是從SFIV官網下載並修改而成
在此分享給有興趣DIY的大大們參考
圖檔在此
圖檔可以用GIMP2(http://www.gimp.org/)開啟編輯
我總共做了6種樣式(沒辦法，每個人要的都不一樣)，各已有轉出tif及CMYF的tif
Layout(Normal).xcf是按鈕配置的底圖
由於圖檔是根據YingFu大的搖桿尺寸設計的，要DIY的大大可能得根據自己的需求修改一下囉
如果想換成自己喜歡的底圖，只要用GIMP2把底圖圖層換掉就好了
祝大家順利~
---引文 結束 ---
辛苦的努力總算有了成果 ! 在此與大家分享我的製作過程 ~ 第一次發 Diy 文 ， 有寫的不好的地方請多指教 !!
小弟大概搞這次 DIY 後的感想是 ， 下次還是做一組玩玩就好 ! 太多會操翻自己
連續多日下班後趕工 ~ 冷落了女王 ， 在此跟女王說聲 ! 感謝你的包容 ~
PS : 歡迎大家討論自製心得 ， 所以請不要問我有沒有代工 !! 只要有心人人都可以是食神 ~
DIY 樂趣無窮 ~ 大家都可以嘗試自己做個獨一無二的自用底座 ! 大家一起加油吧 !!
組裝電路前空箱
事前先將電路配置編號
手把PCB

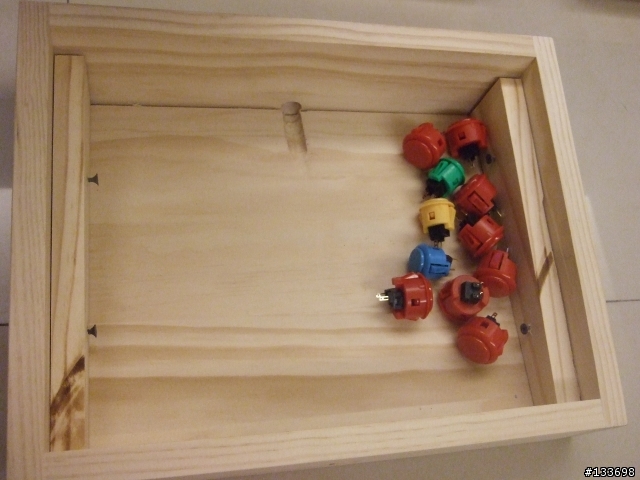

底座與三和按鈕
雜亂的配線工作台(客廳桌子充當使用 ， 亂了一週都沒整理 ~ 女王原諒我吧 !
)

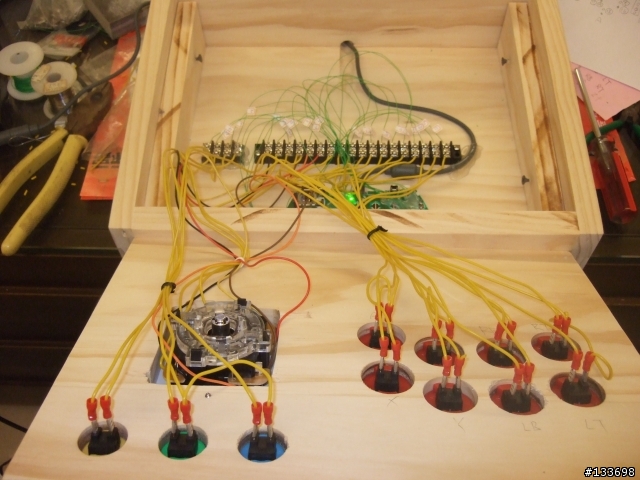

配線後的狀況

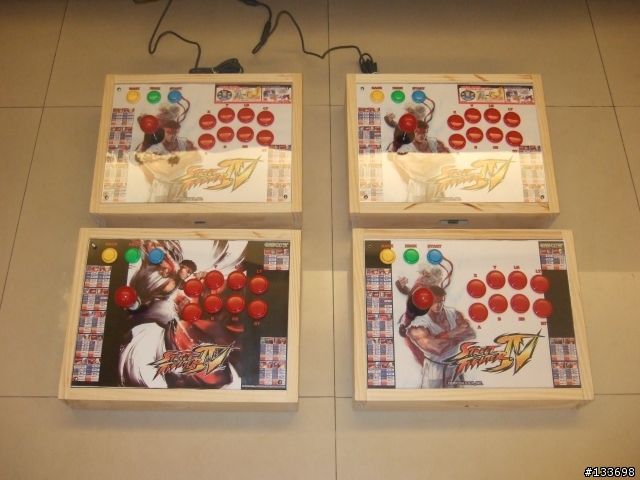

4P 一起來吧 ~ 下面兩個還沒裝電路
正面圖一 (感謝 Stee 同事依照本次需求配置修改官方底圖 ~ 有圖美多啦 !! )
正面圖二
左側視圖
右側視圖
後視圖
前視圖 (耳機孔是組裝底座前，由木板內側洗出來 ~ 洗到剛好可以將 PCB 放入)

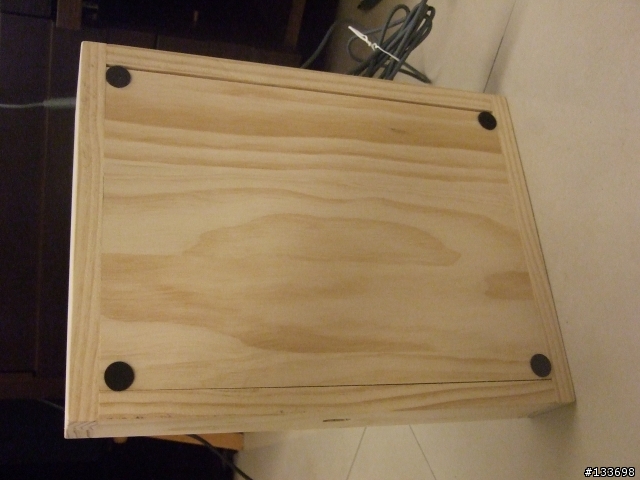

底部視圖
按鈕配置圖(鑽到面板有點小裂,大家要記得轉速放慢點 !)
開打啦 ~ 後流肯 ~~~~~~ !!!
