[組裝開箱文]家用 DIY xbox360 蒼蠅人專用多螢幕賽車座(6/4初版定裝照)

這一篇說是開箱文有點勉強,因為多數的設備都是既有的,整個DIY的過程多半是整合,修正,與微調,
新購的都是一些五金小零件或是週邊,不過組合起來變成一個全新怪物,
所以還是當成開箱文來寫囉.

整個三螢幕的出發想法之前已在本版寫了一篇,就不再多言了,

http://www.mobile01.com/topicdetail.php?f=282&t=624653&last=6207136


這篇主要想跟大家分享的是組裝過程,也看看大家能不能給一點修正意見

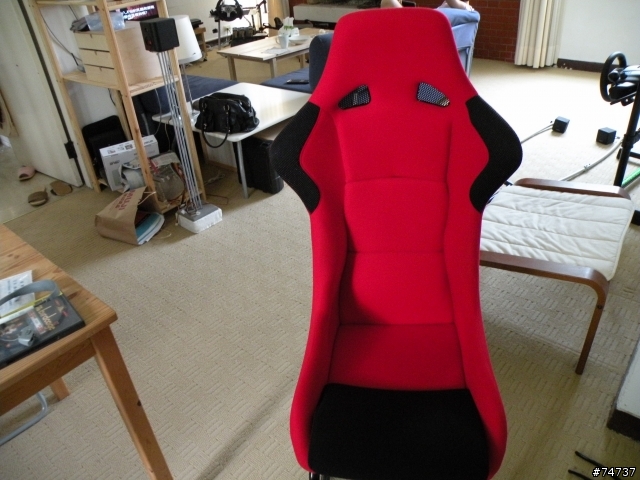

要組賽車遊戲座,首先,當然要有一張合適的，型還不差,有點感覺的椅子,
因為不太可能真的搞到汽車裡面去感受貼背感,包覆性,
我的定位就是把它當成家中家具/玩具,所以去網拍上找了一張國產的椅子,
當然質感與設計性無法與sparco recaro等名家相比,但是2100的價格有不差的造型感,符合C/P的考慮囉



我特別找了椅後背是整面FRP(當然,碳纖才是王道,只是這只是玩具,不需強求)的賽車椅,不找可調整式的椅座,因為可調整式者多半是布面/皮面,FRP比較適合加貼貼紙,來改變賽車椅的略嫌單調的量體感,眼花撩亂的貼紙有助這個家具焦點化,並增加車椅的豐富性與細緻感



當然 貼紙選擇最好也想一下,不要亂貼 我還是傾向找車業商標或是主流贊助商的logo,
這些logo比較有準確比例跟色彩配置,能強化專業感
我個人不太能接受[藤原豆腐店],[浪跡天涯],[限乘辣妹].....這類的貼紙標語

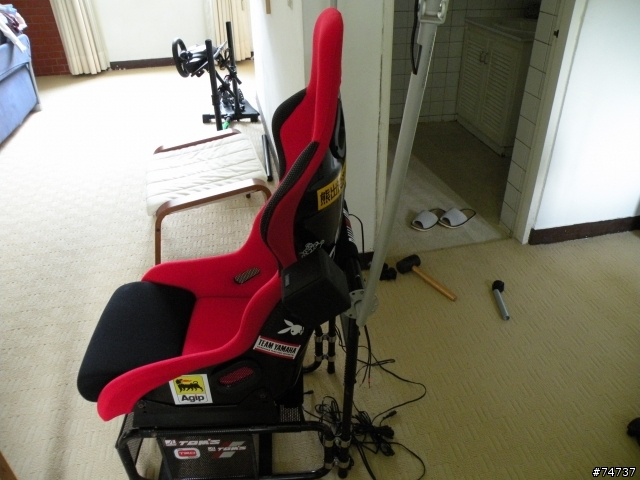

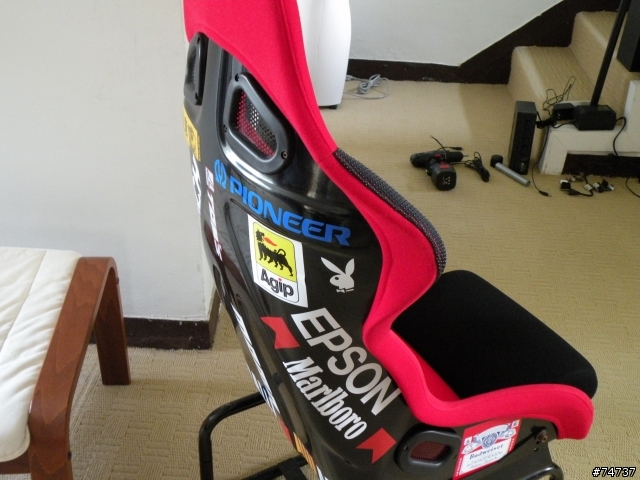

貼了貼紙後,賽車椅的質感就不太一樣囉,有興趣者不妨試試,很像FORZA2彩繪車身的樂趣
只是貼紙不太讓你有無限重複修正錯誤的空間就是了



初步搞定賽車椅身後,這張椅子需要一個台架,很多市售賽車座都採貼地高度設計,模擬F1坐艙的架駛姿勢,但因為這遊戲座我有遊戲中心與電腦上網的需求,評估後我還是覺得需要一點高度,讓使用上接近常態坐姿與開車坐姿

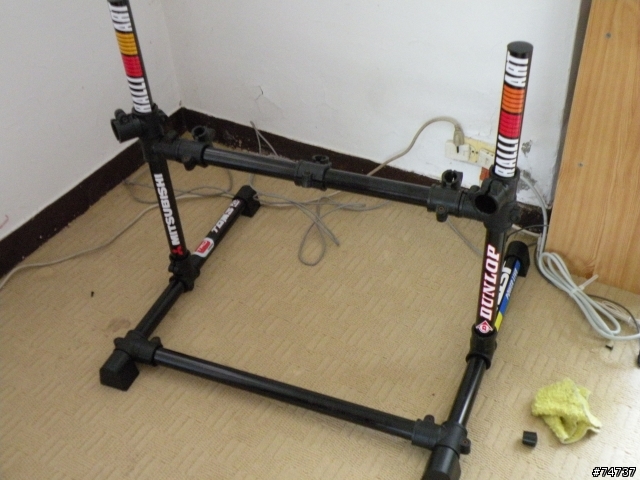

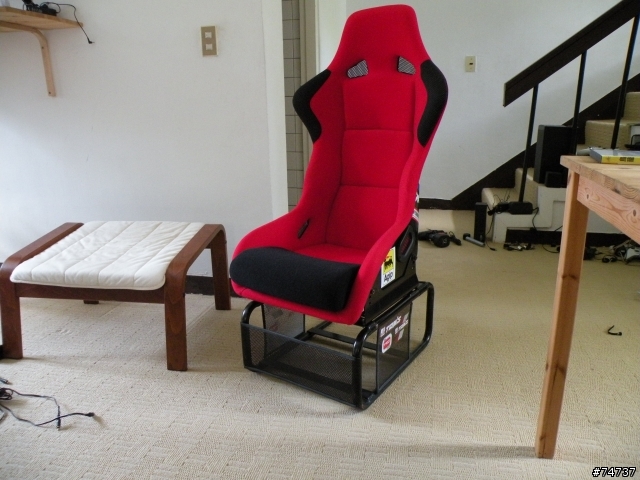

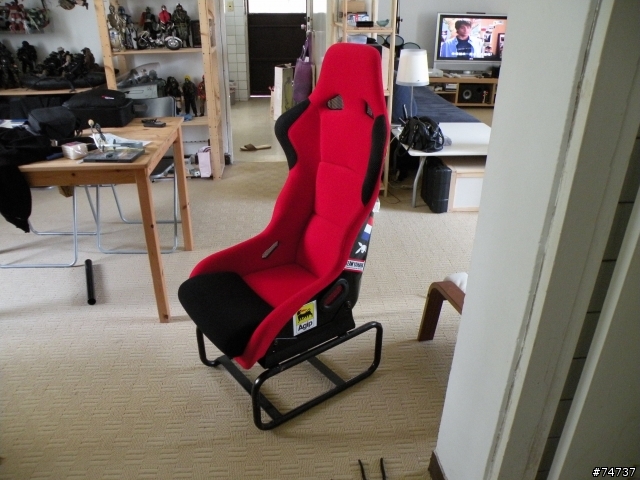

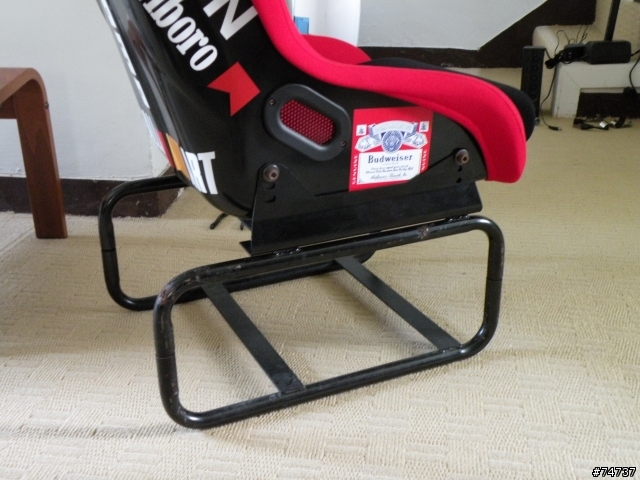

所以我找了個30公分高的鋼管台架 把賽車椅鎖上去





車椅在椅座上架好了,還是覺得怪怪,鋼管椅座的比例很空,整個椅台頭重腳輕..........

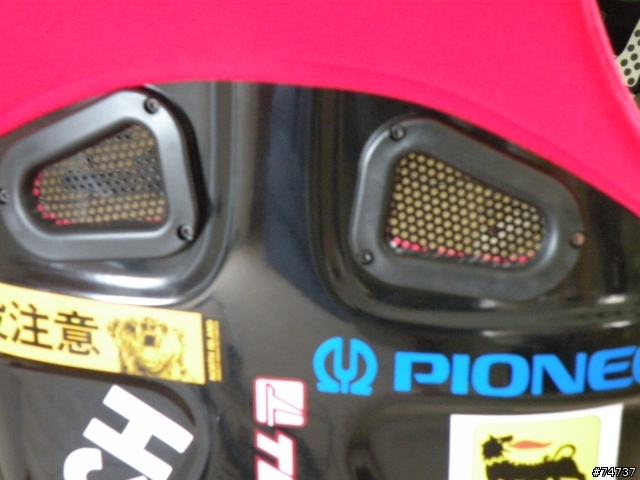

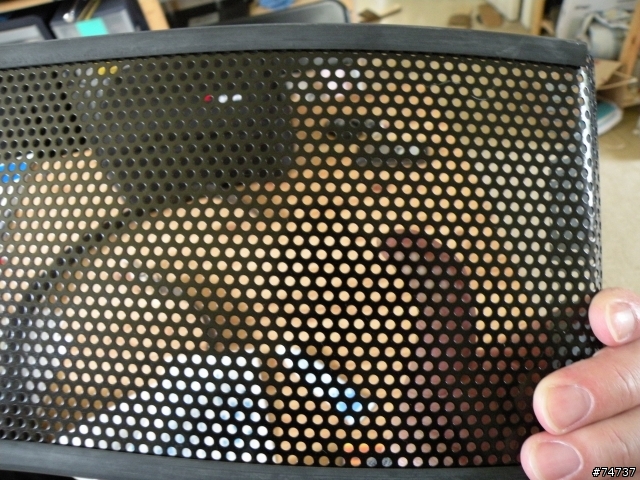

為了修正椅台比例,我跑了一趟太原街,去找沖孔鋼板,這種沖孔鋼板有些改裝車友會用在車子的進氣口





這沖孔板切割後邊緣相當銳利,所以還要去找收邊橡膠條鑲在板緣,避免割傷
為了組這個賽車台,還真得[西市買鞍鞬] [東市買皮鞭]...........

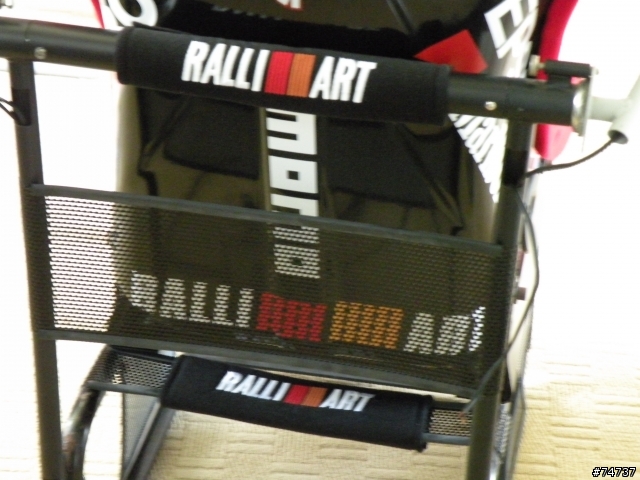

加了沖孔飾版,(個人感覺)整個椅座的比例看來比較能接受了









接下來,要對付的是,怎麼把5.1音響系統附掛到椅座上?

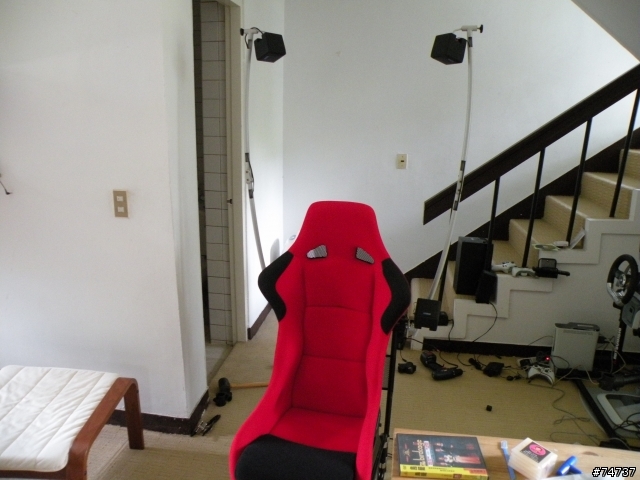

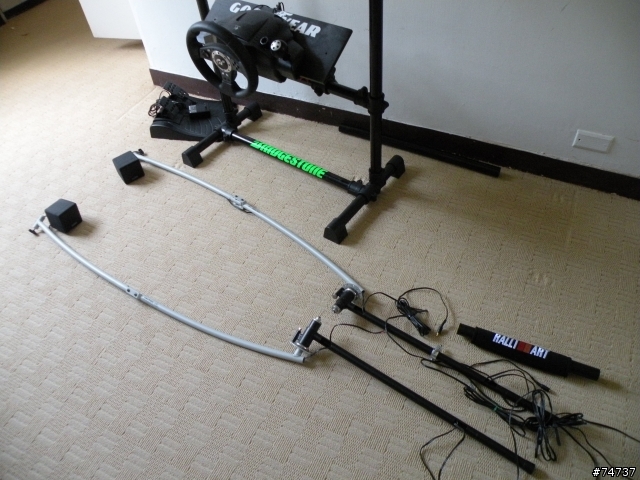

我找出以前創新未來公司生產的龍鬚喇叭架...............

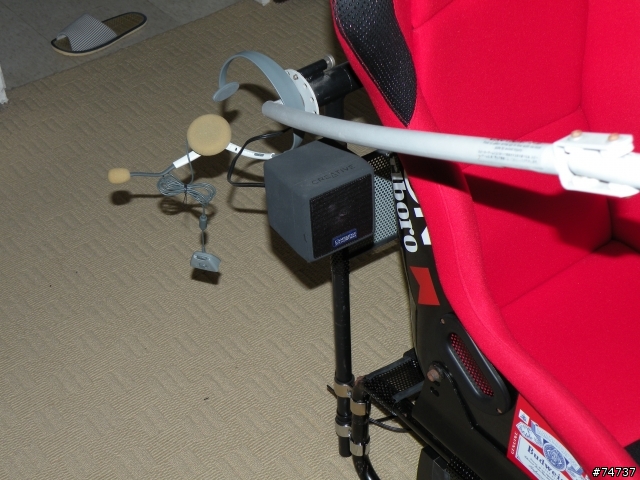

繼續[南市買香煙]........B & Q有一些五金零件可以用,找到了兩個八字環鎖具,5.1喇叭架就跟椅座合體了





蘇格拉底說過:[認真的螳螂最美麗....]　這張椅子似乎回應了古希臘哲學的核心精神.......

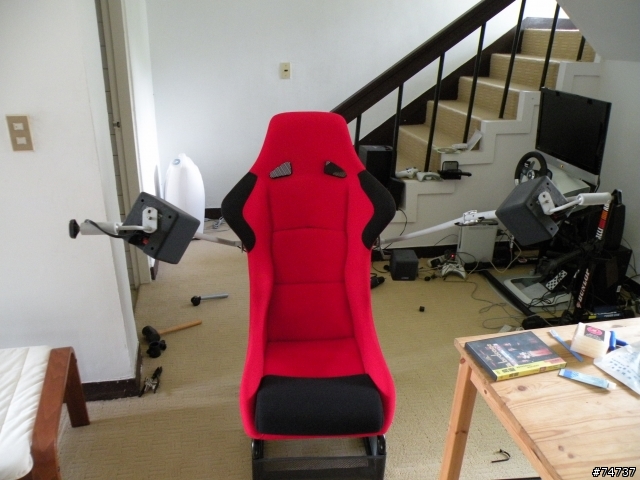

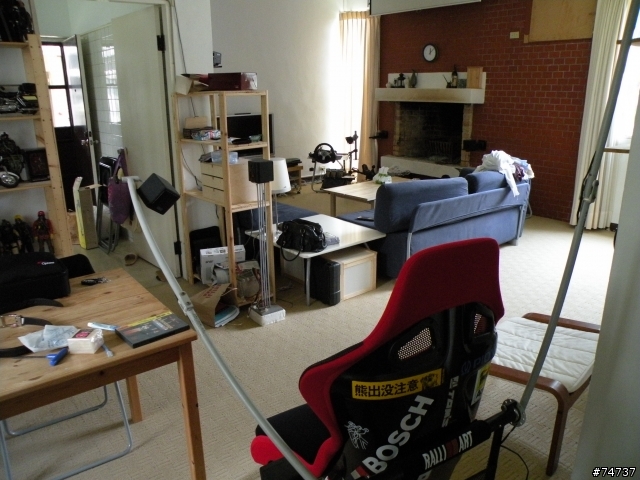

這個喇叭架的角度可調 ,所以有一些可動性的趣味,來一張左右喇叭延伸臂不同角度的照片



沖孔鋼板能頗好用,可以修飾空洞的比例部分卻又不會產生過厚過大量體感,
沖孔形成的穿透感讓鐵片有薄紗的視覺性,邊作邊覺得有趣......哈　學設計的網友可能會覺得太多矯飾零件了

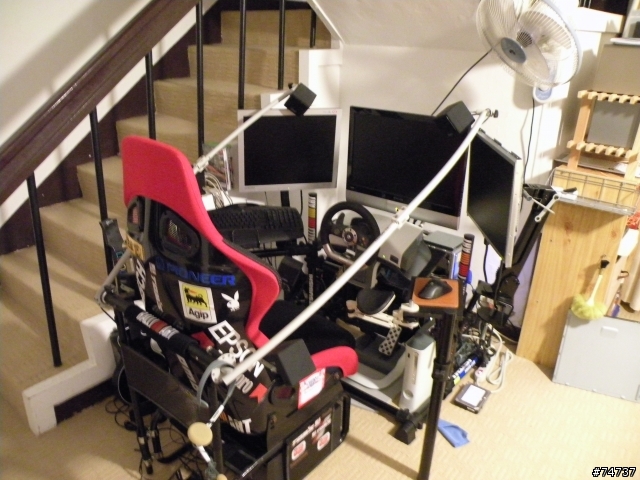

整套附掛5.1聲道的賽車椅座大概就成形囉




接下來,要解決的是方向盤架的問題,我找到一種鋼管架,具備多向接頭,強度夠,且具備極大的調整性,
對於這個要附掛跟整合很多設備的座艙, 我希望這個架子在高度,角度,外加性與酬載強度上都能符合需要
這個架子在我評估各項方案後看來有極高的潛力......




這個架子的特色 ,就是採圓管原件組合,並分成主圓管(粗管)與副圓管(細管),各圓管以多向可滑動套件相互組合而成

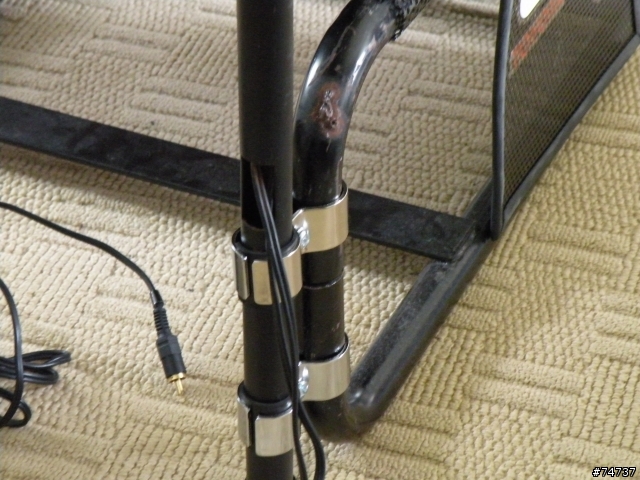

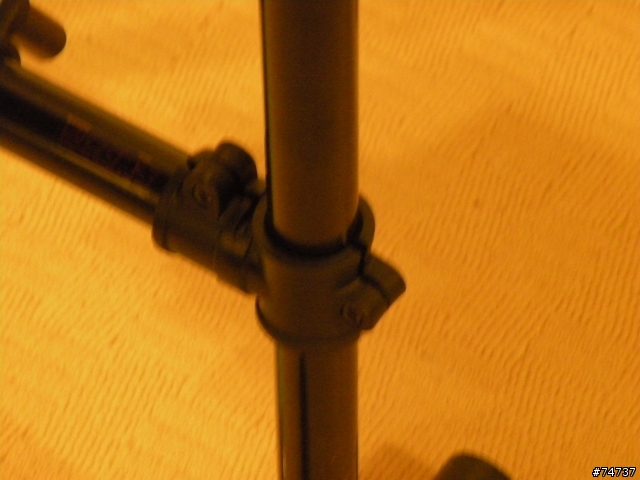

主架構完成後,須要以細管來作各種裝置的整合,這是細管跟主管的連結方式

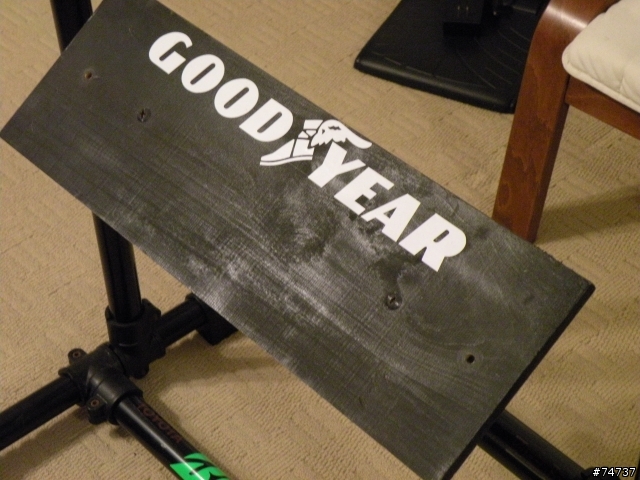

依自己需要去裁切合適尺寸的平板,並噴上自己要的顏色後,貼個賽車贴紙,一個方向盤架就呼之欲出囉



先架個GT4專用方向盤來看看大樣

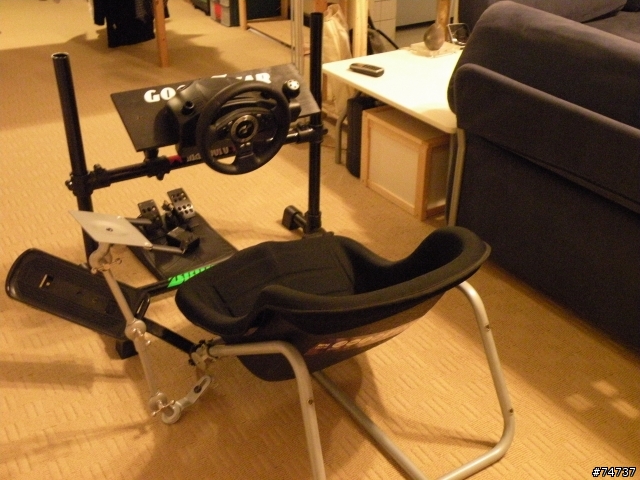

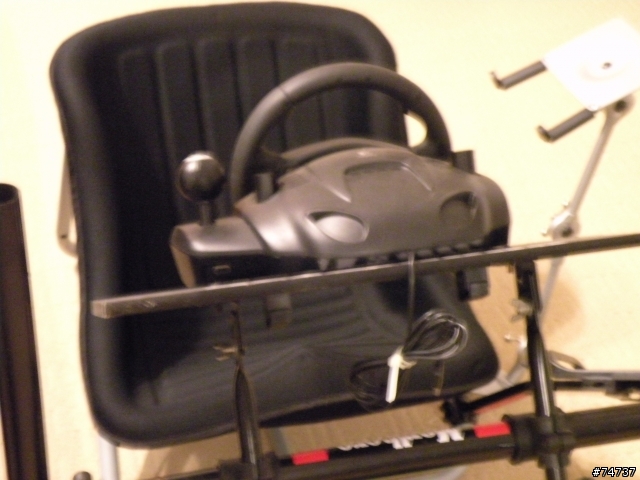

圓管與滑動套件的好處,在於這個管架可視需要調整高度/角度,因此對於各種座椅尺寸的適應性有極大的彈性,比如說,家裡另外一套方向盤架的椅子,是日本廠商設計的武者震,這張椅子是Go Kart形式的賽車座,使用坐姿為類似F1賽車的傾躺式坐姿,所以方向盤架需要的高度比較低,這個方向盤架可以勝任這種高度的彈性

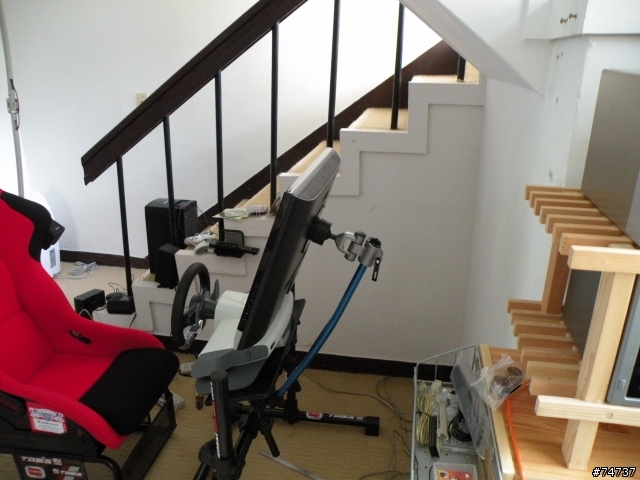

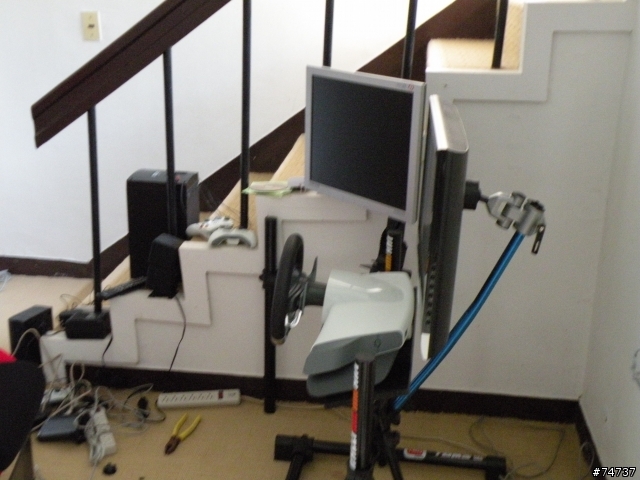

方向盤架有個樣子了,來對付螢幕囉. 先想想看正前方主螢幕怎麼搞定.......組這個賽車座,連平常騎自行車的經驗都派上用場了,主螢幕的藍色支撐鋼管是自行車的把手,強度長度都剛剛好,把LCD的快拆式固定架置入後,就是成了主螢幕的VIP座位了

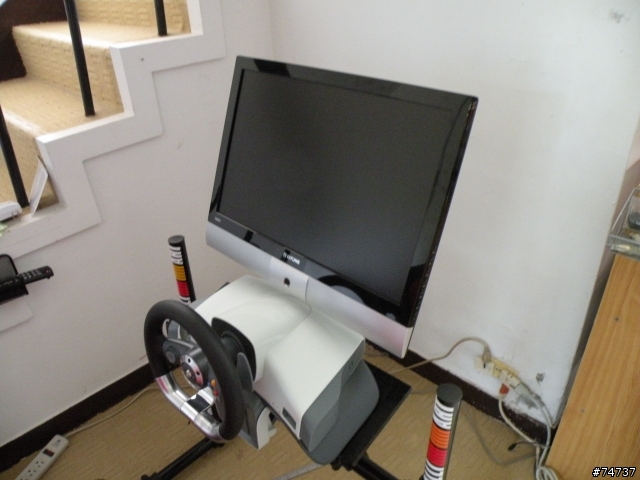

架上大同 VEBF 22",主螢幕就就位了






主螢幕的固定方式,我個人很喜歡這種單一線性,單一接點的力學支撐與固定方式......有一種輕盈的設計感在其中

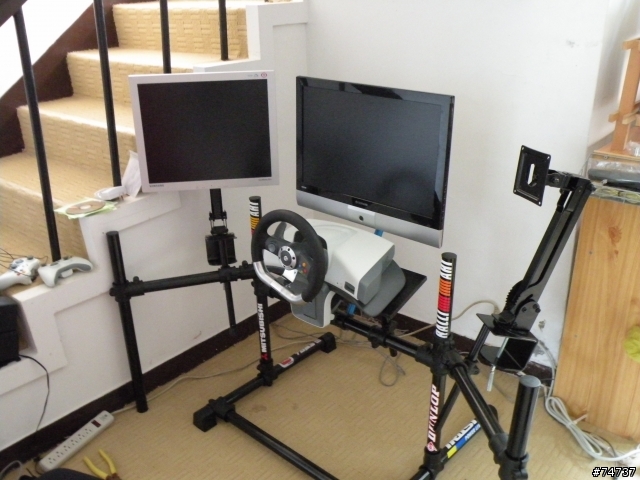

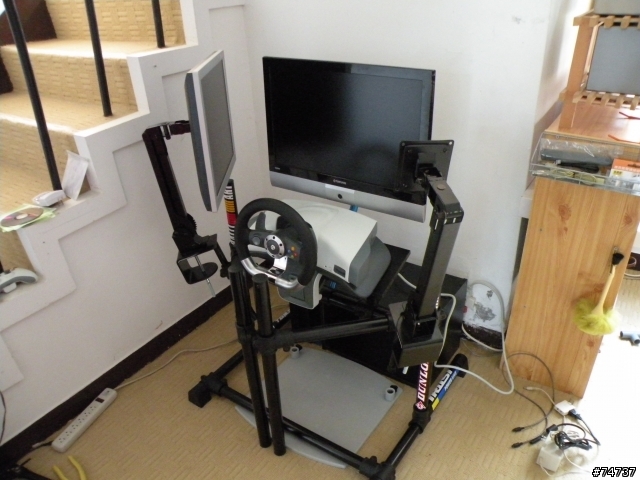

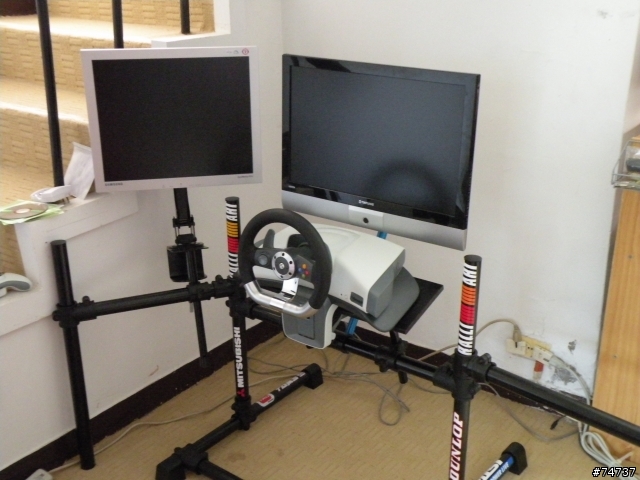

接下來是左右螢幕,圓鋼管接合還有一個好處,就是可以延伸組接,加上左右兩方的構件,左右螢幕的巢穴就呼之欲出了

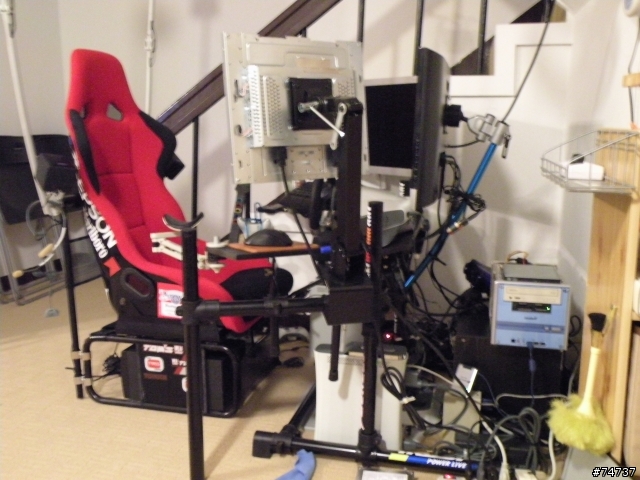

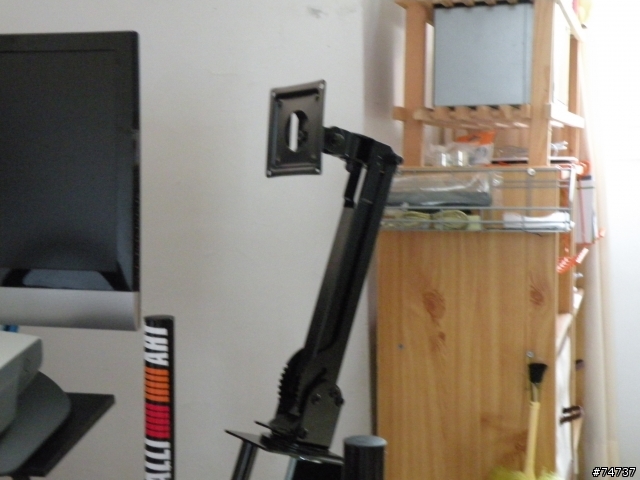

這個鋼管套件的強度比我預期的還好,這張照片可以顯示這個座艙[單一線性,單一接點]的設備整合方式,LCD固定臂鎖在細管鐵片上,細管再用套管固定在主架構上,都是單一鎖點,但強度看來沒什問題

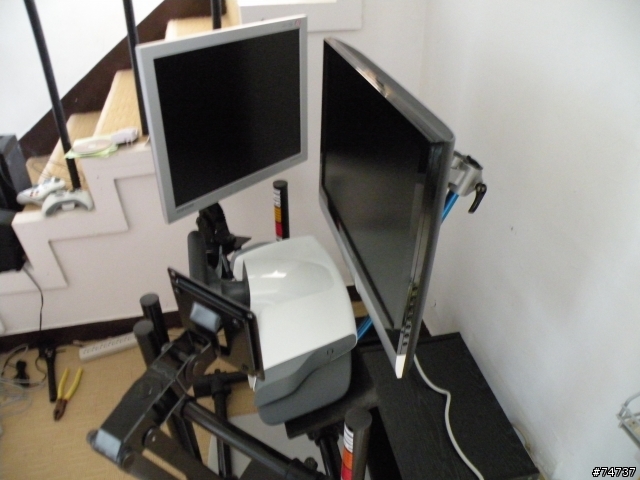

圓管可以多向度接合,因此左右支架可以轉動,來幾張螢幕架閉合型態的自閉照








螢幕架大致解決了,回過頭來處理5.1聲道
因為想把所有的線收在椅子上,所以5個喇叭 擴大機 以及喇叭架都想跟椅子整在一起

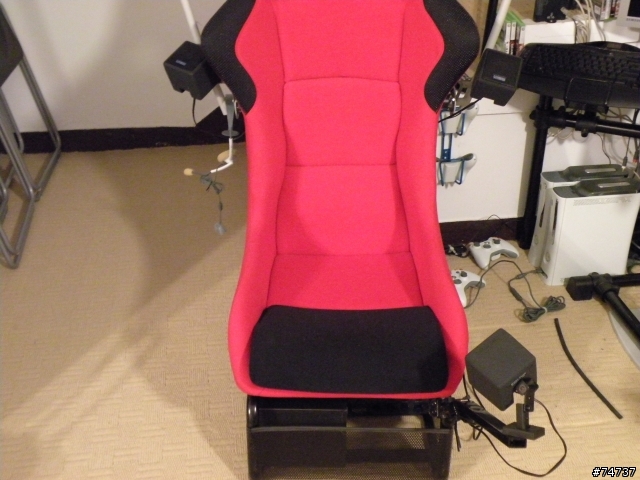

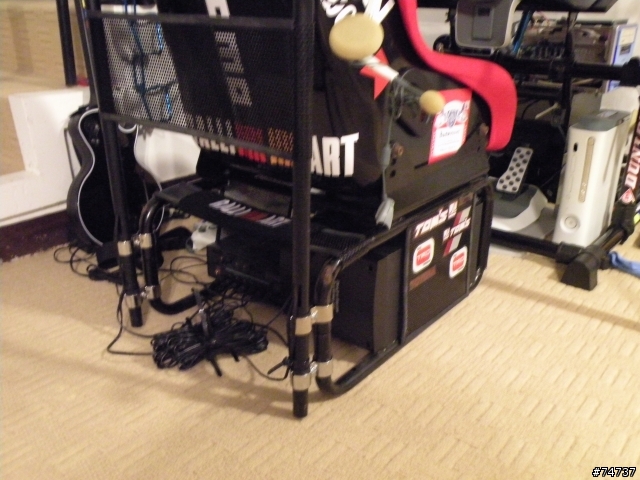

首先 把重低音跟擴大機塞到椅子下




左右前後方四個喇叭還有重低音都已經解決,前方中央聲道該放哪?
只好幫座椅前方加隻義肢,把中央聲道鎖在前方
當然 除了[南市買香煙] 這部分一定要[北市買甜甜圈]才能解決,為了這個中央聲道義肢,還跑了一趟IKEA.....

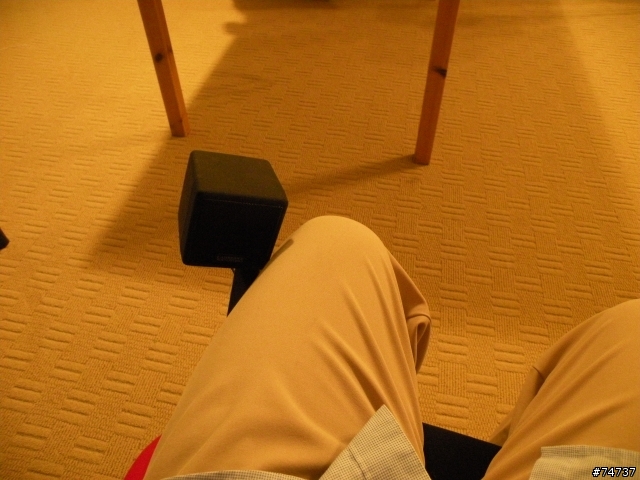

所以 坐上座位後,左前方多了一個中央聲道沿伸架



對後方聲道也做點微調,OK,喇叭架放下後剛好聲音從後方浮現......




螢幕架 賽車椅 環繞音響都有譜了 來看看九紅雞(3*3台容易三紅的機器....好冷.....)怎麼配置吧

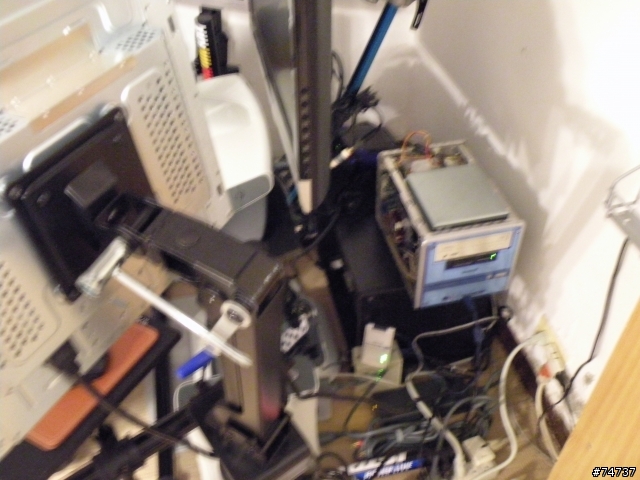

兩台塞左邊.....一台放下面....周邊亂翻天.....訊號不知該跟哪一仙.......

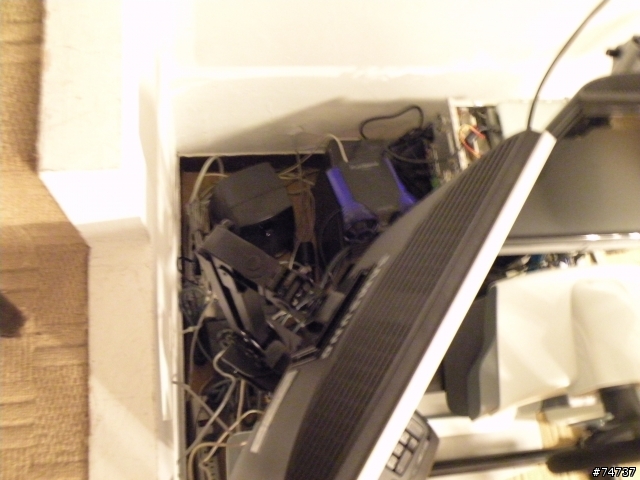

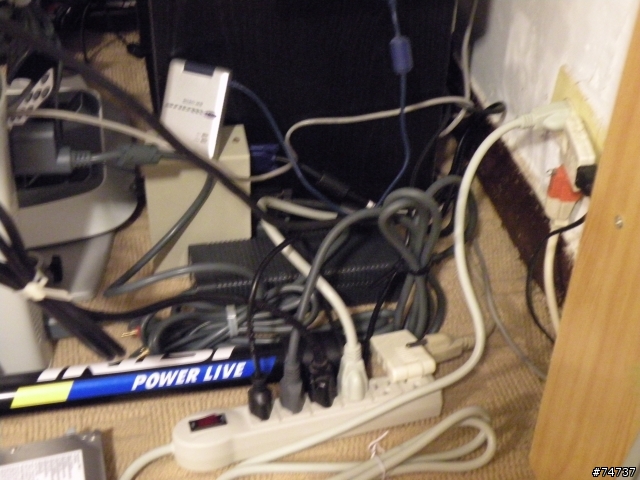

當然,線材更亂.......亂到不想整理......





我高度懷疑,Matrix這部電影的場景設計的靈感是因為設計者家裡有一堆線材亂集團,看看這團亂線,裡面擺一隻Matrix的機械烏賊也沒人找的出來........(我真的把家裡那隻模型烏賊扔進去,確實變成了一種環境迷彩,分不出哪堆是線,哪裡是烏賊.......)




因為有上網的需求 所以加了一部準系統,當然....更亂了 烏賊更找不到了

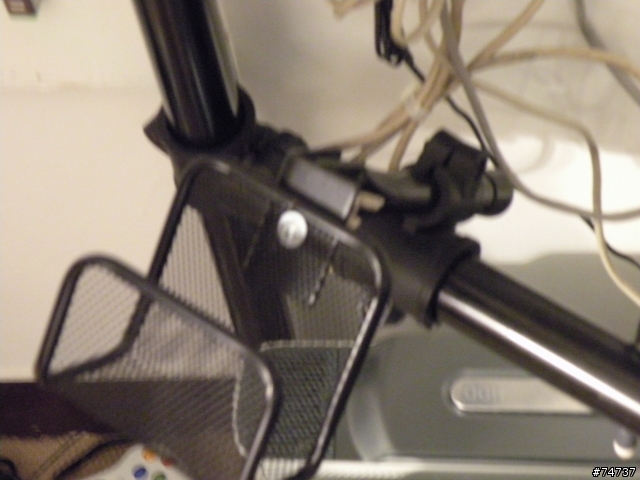

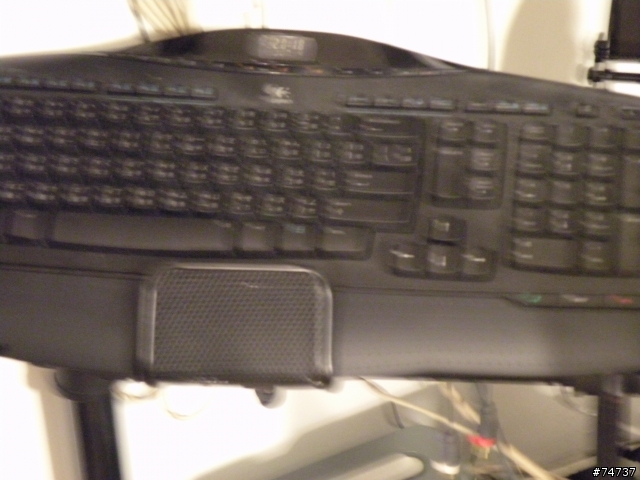

亂歸亂 視而不見好了 該整合的周邊還是要整合 在左方沿伸架的細管上鎖上一個鐵網U型槽




就變成鍵盤的家了

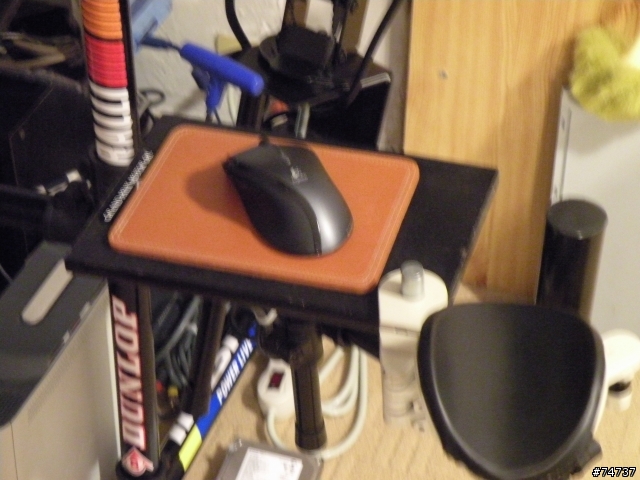

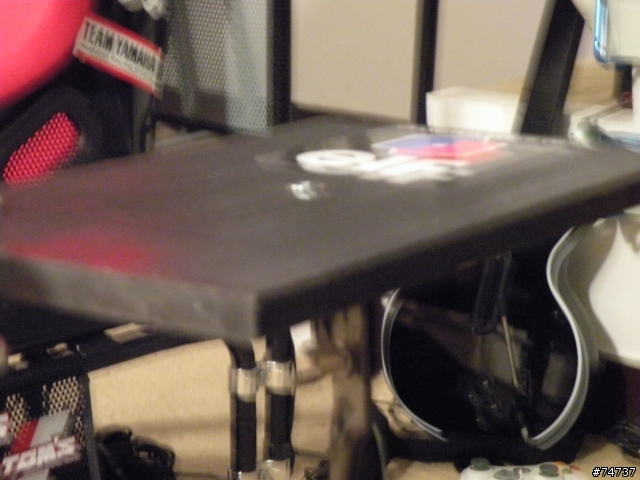

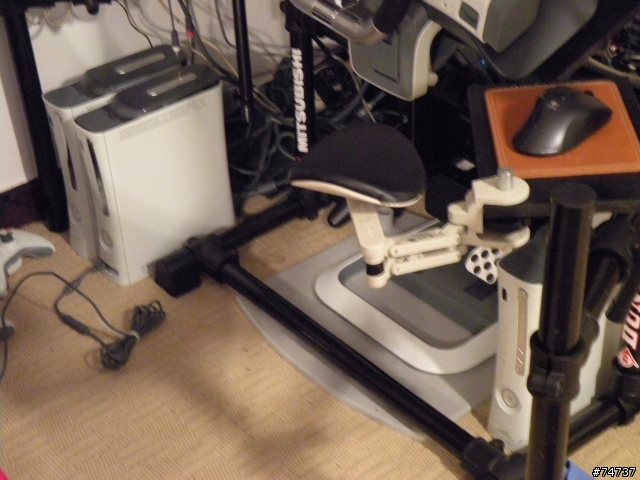

在右方沿伸架的細管上鎖上一個裁切黑色平板與手肘撐架




就變成滑鼠平台了

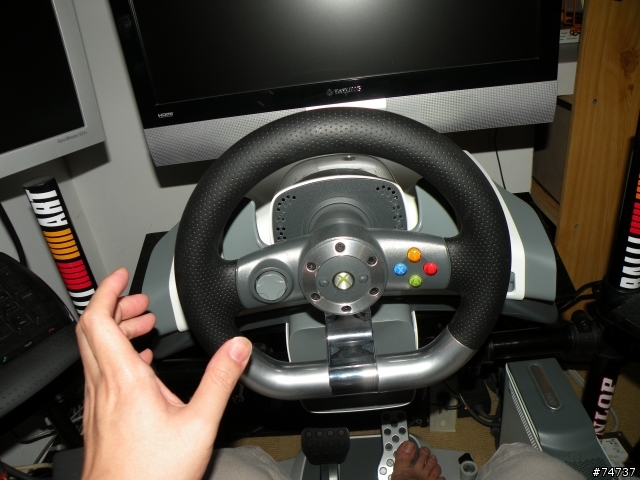

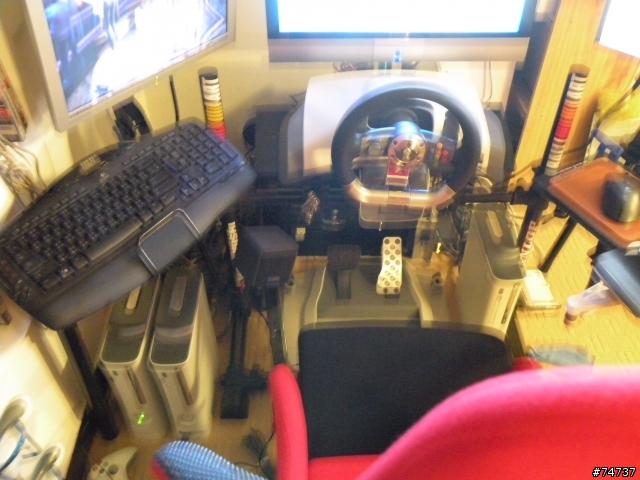

把方向盤架好 調整坐姿高度 賽車椅就定位..........



指揮挺紙盒!

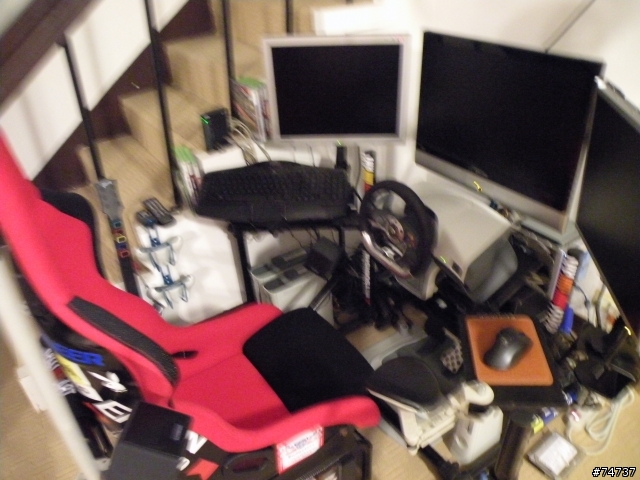

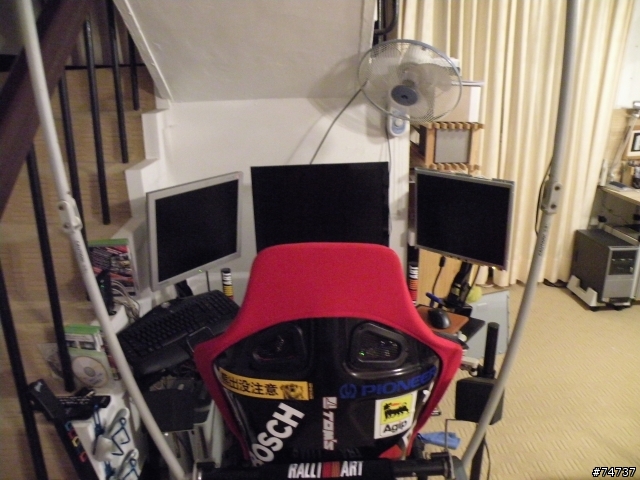

工作至此,基本的元件都整合到位了, xbox 360九紅雞準備好了/ 電腦與網路準備好了/ps2準備好了/ 電視準備好了.................... 那來幾張不同角度大合照吧

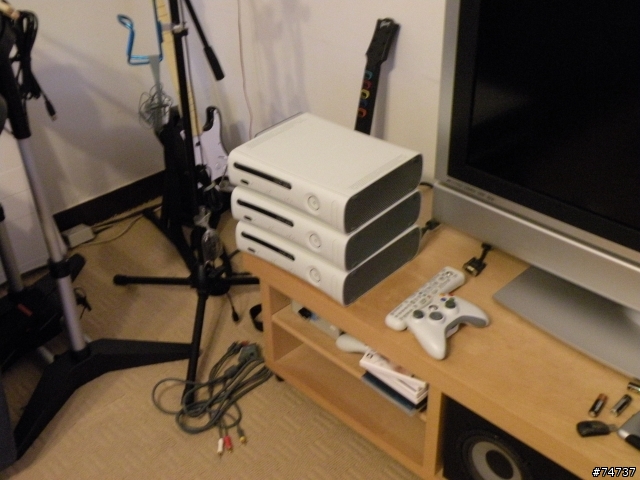

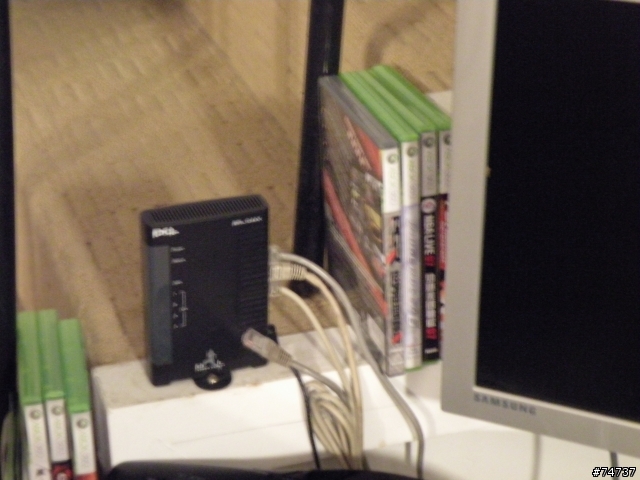

硬體準備好了 來看看怎麼讓主角軟體FORZA2運轉吧 首先 三台容易三紅機要用HUB連成一台高風險性九紅雞

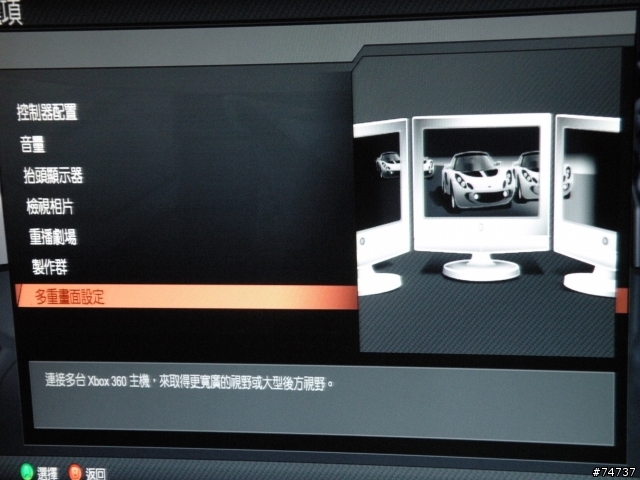

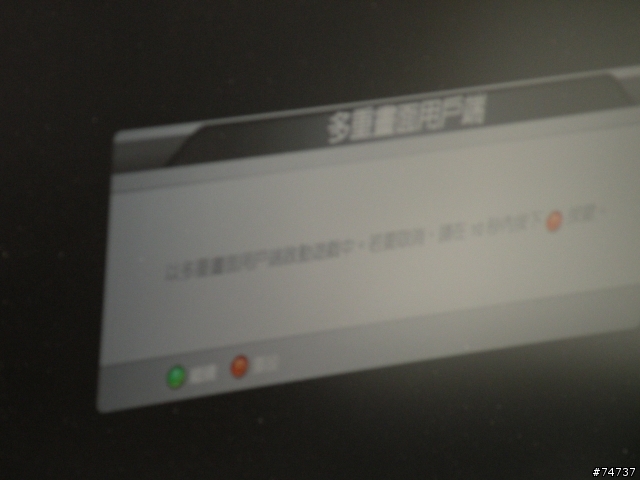

三台主機要各自設定好,族繁不及備載 ,程序說的太囉唆容易被讀者宰,相片各位自己看囉

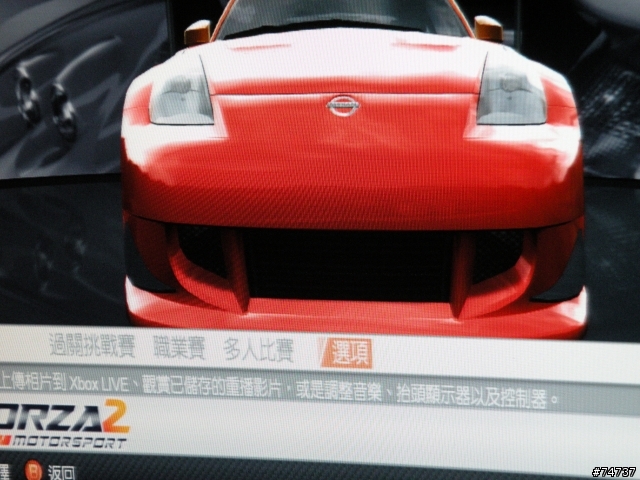

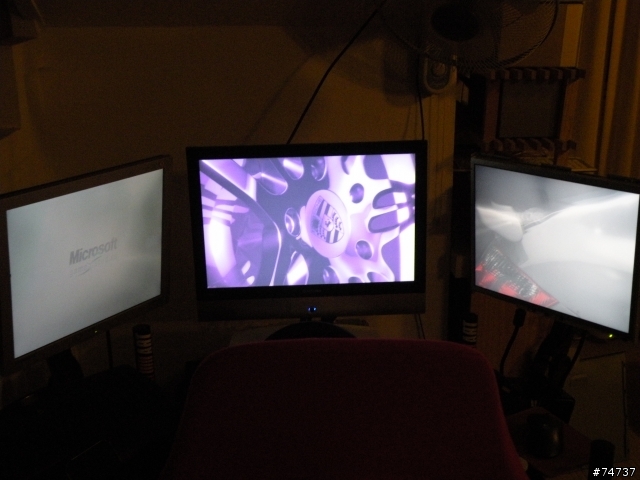

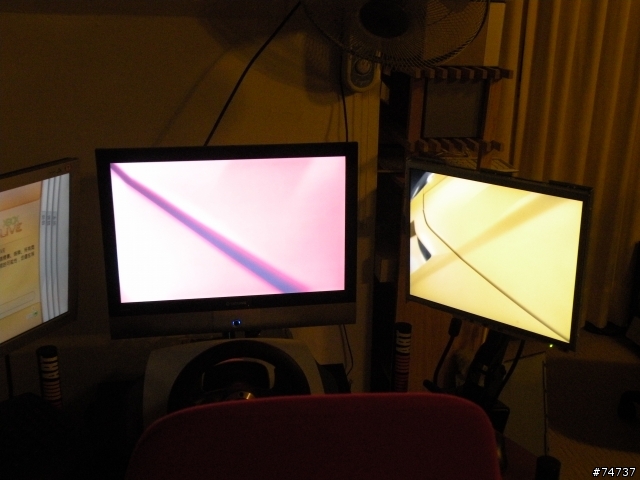

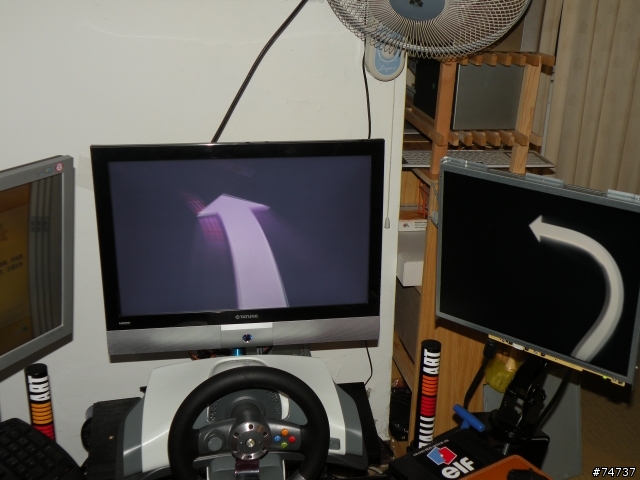

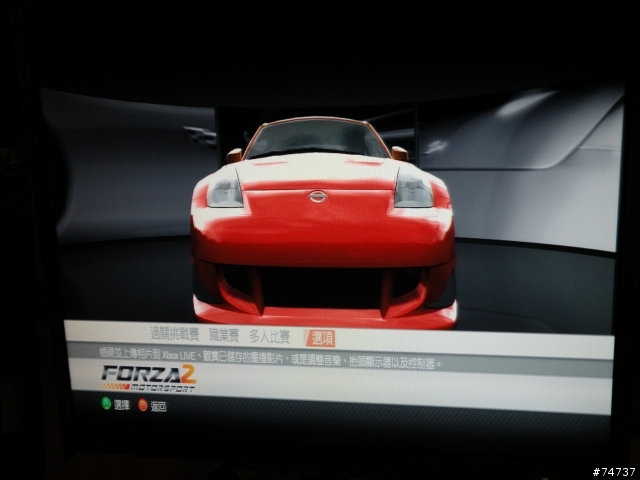

設定好 重新開機 每一台主機就開始各跑開場動畫 頗有群魔亂舞的快感

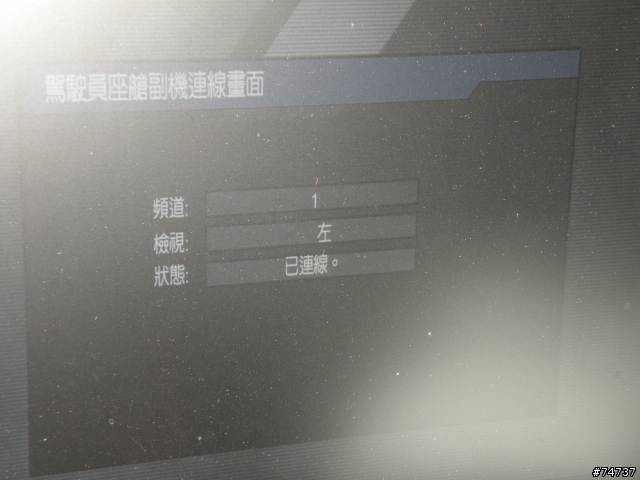

但實際進入遊戲後 左右螢幕就會進入連線狀態 等著跟主控機連線同步囉







從網路上來看 大部分人都是主畫面/左延伸/右研伸的玩法　跑起來大概就是這樣
但我個人覺得 除了延伸視野的玩法 forza2還有同步重播 正後方視野(這個我要找到8.4吋 16:9的小螢幕當成照後鏡再來裝裝看)的功能 這些不同視野的組合 也給遊戲帶來不同的感受跟樂趣 這個就留待我自己慢慢試了

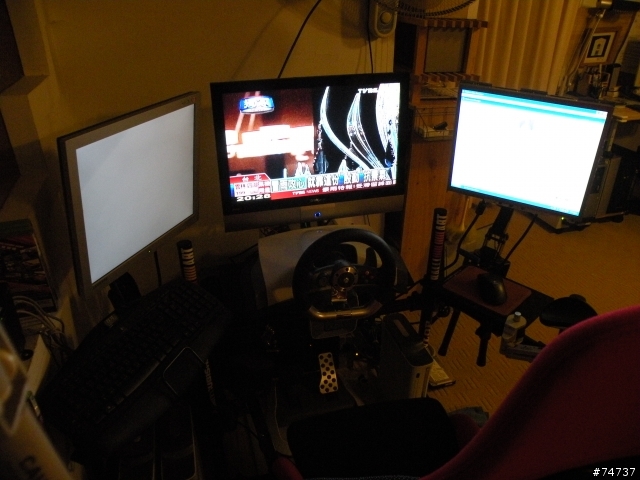

除了Forza2三同步螢幕的遊戲感 ,這個賽車座艙的三螢幕 也提供了電玩遊戲/網路/電視的組合,比如說你在下載時 可以瞧瞧網路 或是一邊等loading 一邊看電視......... 不過 我家女王説我是蒼蠅人......只有有複眼的人 才需要同時看三個螢幕.............

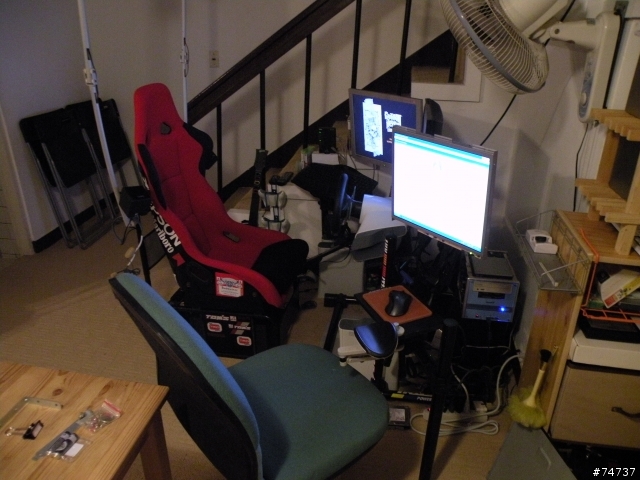

另外 我也試了一下 把螢幕架外翻 拉張椅子 也可以變成雙打遊戲座 只是家中只有我一人玩電玩 這個功能大概就是雞肋型的設計吧






寫到這 發現這文章已經又臭又長了 該結尾囉

這個賽車遊戲座艙的初版 大概到這邊已經有定稿平台的樣子了

還要再有精進之處
我想還有兩部分 一是找到合適8.4吋 16:9的小螢幕當成照後鏡 (只是可能又要買第四台三紅機了)

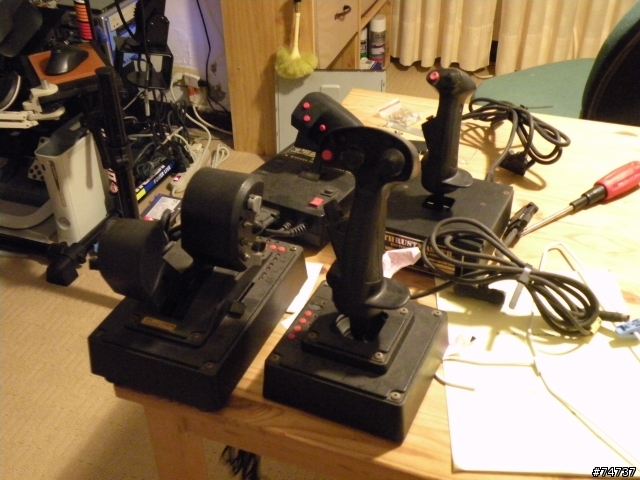

另一 就是把我另一個核心興趣飛行遊戲的手控飛行系統繼續整合到這裡面 .......只是 短期間沒力氣囉

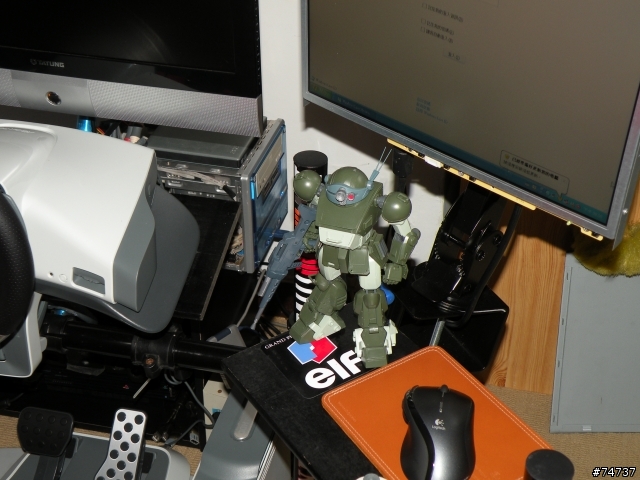

在結束之前 把這個座艙跟機甲騎兵VOTOMS(這機器狗也有三支眼睛)合照吧 希望這個座艙能有點與這個經典角色呼應的韻味

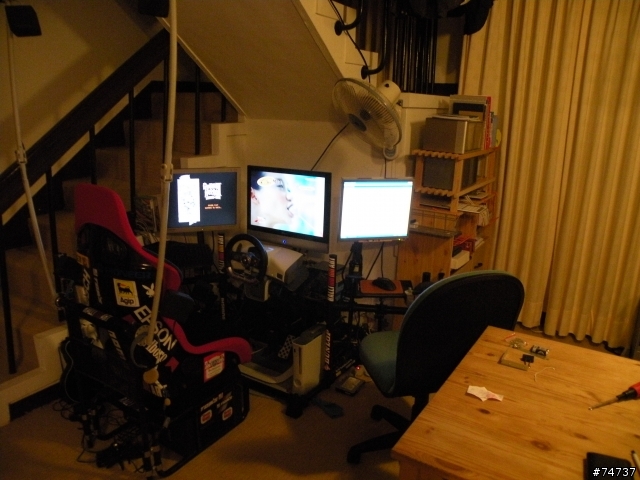

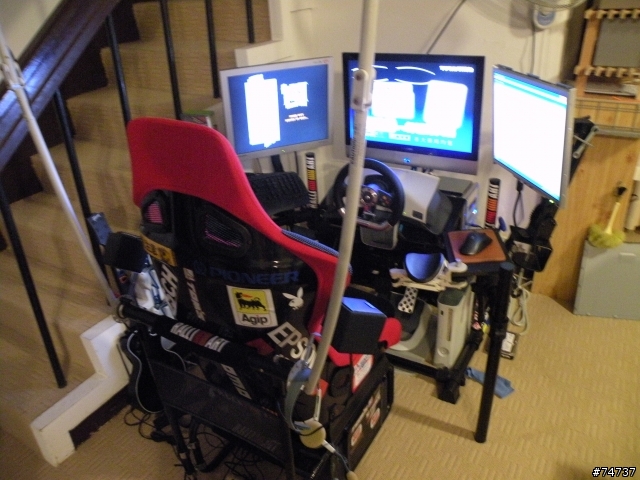

最後 來幾張蒼蠅人專用座艙全景圖 謝謝大家閱讀的耐心囉!
