教學 PS3 CPU完美開蓋(開腦) 人人都可順利成功 失敗率0%
準備工具:保鮮膜.布紋膠帶.吉列雙面刮鬍刀片.扁頭一字起子.小支尖嘴鉗
T8星形中空起子.尖頭十字起子.pcie擋板一片.上班領錢的提款卡一張(分明來亂的)
寫此教學的的時候 我是第一次開腦 因為我知道我手不靈活 故想了一下才動手[按照N年前在獨龍開核超頻的技術]
1千台幣y拍買來的ps3顯示綠燈 賣方覺得是故障的機器 開機久了會hmdi會閃爍[溫度過高] 換hdmi ic即可 30人民幣
我就買回來 檢查了一下功能 換完hdmi後方ic後就正常 想說都拆到這裡了 心癢就順手開腦 下去
拆外殼教學 我就不提供了 直接來重點
引用 此篇文章
http://www.mobile01.com/topicdetail.php?f=281&t=3600014

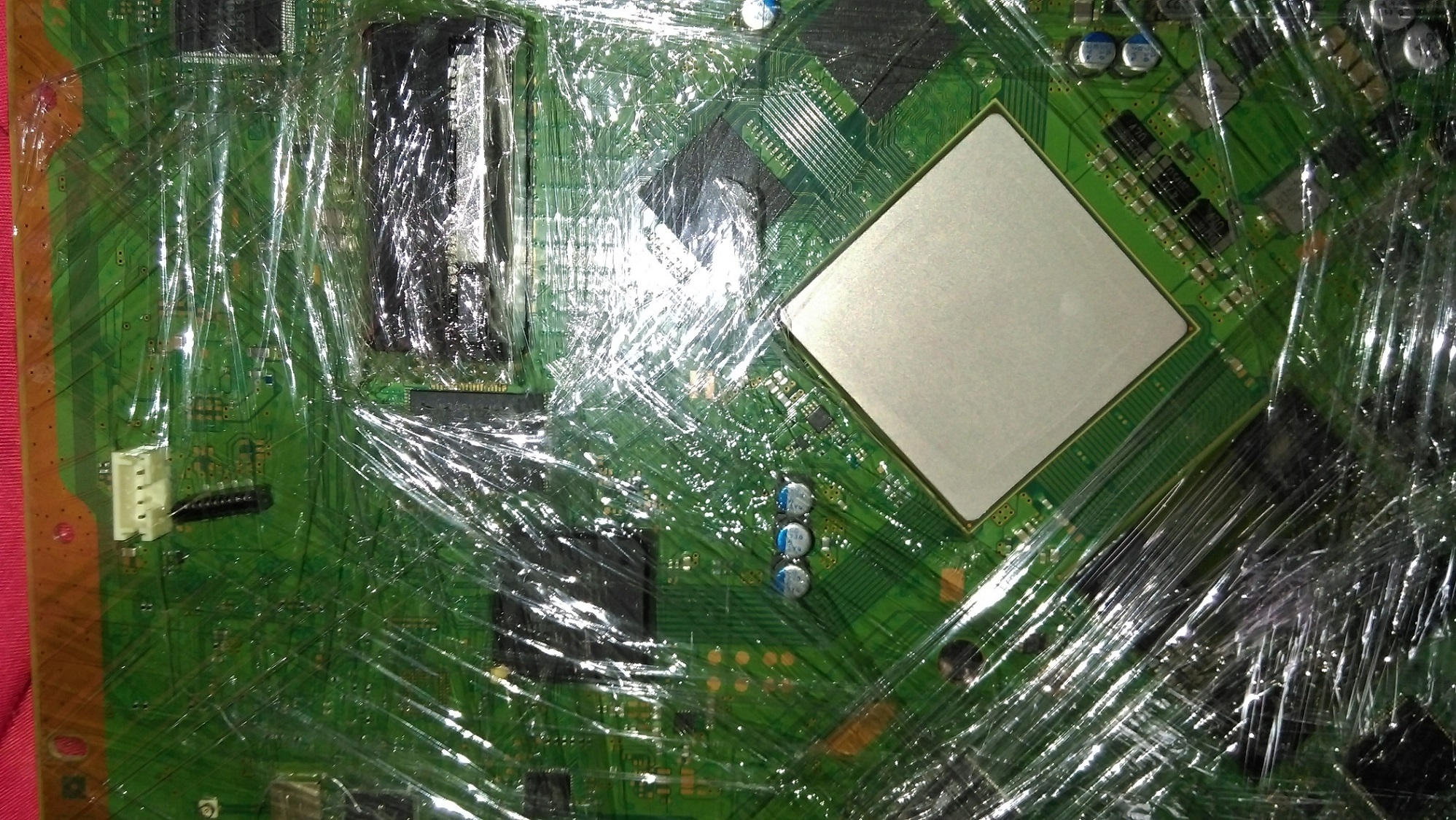

1.主機板拆下來 包聚乙烯膜(保鮮膜) 完全包覆 只留下CPU 給他五花大綁就好
原因:怕手殘抓不穩的各位 飛片 撞掉電子元件 誤傷主機板 等因素
2.CPU 四邊貼上 布紋膠帶 一定要貼兩層!! 不能省 等等就知道了

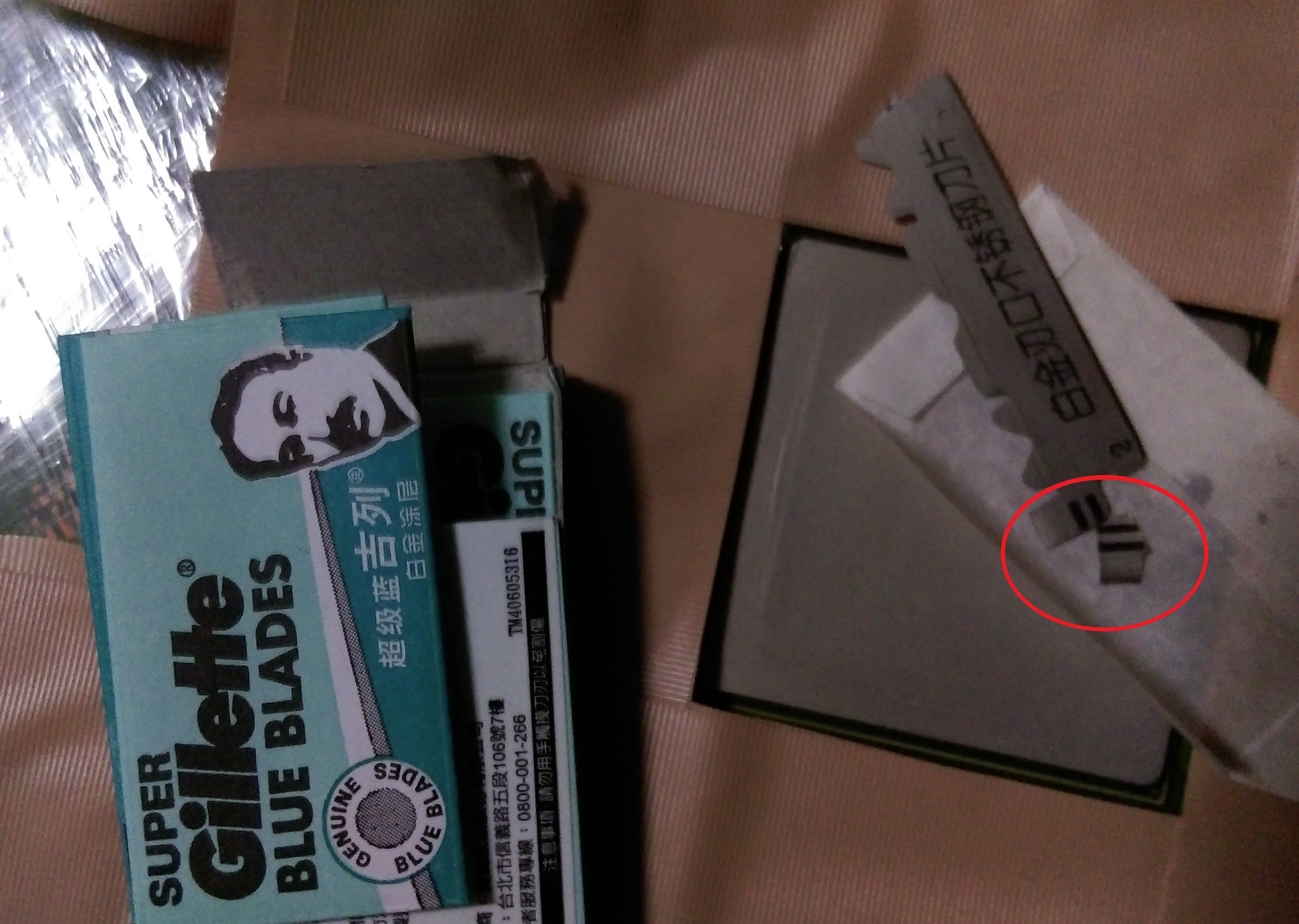

3.吉列雙面刮鬍刀片 一定要這款 才夠"薄" 先對半折
對半折角邊是翹起來的 一定要去角邊 才不會傷電路板
4.膠帶包好 不必要露出部分 請務必包好!!
這款刀片 非常銳利 很容易就會割傷表皮 就要去醫院縫針了!

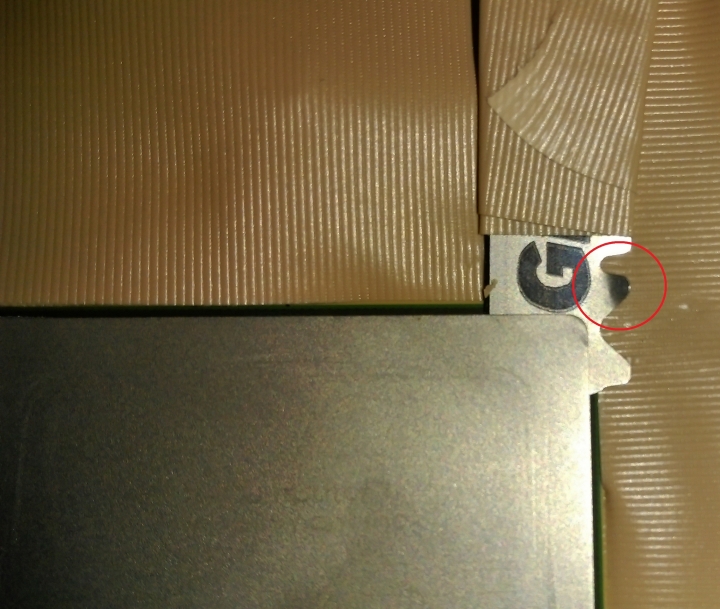

平片插入點 注意G的文字 我有折一下蹺腳 不可差超過此深度

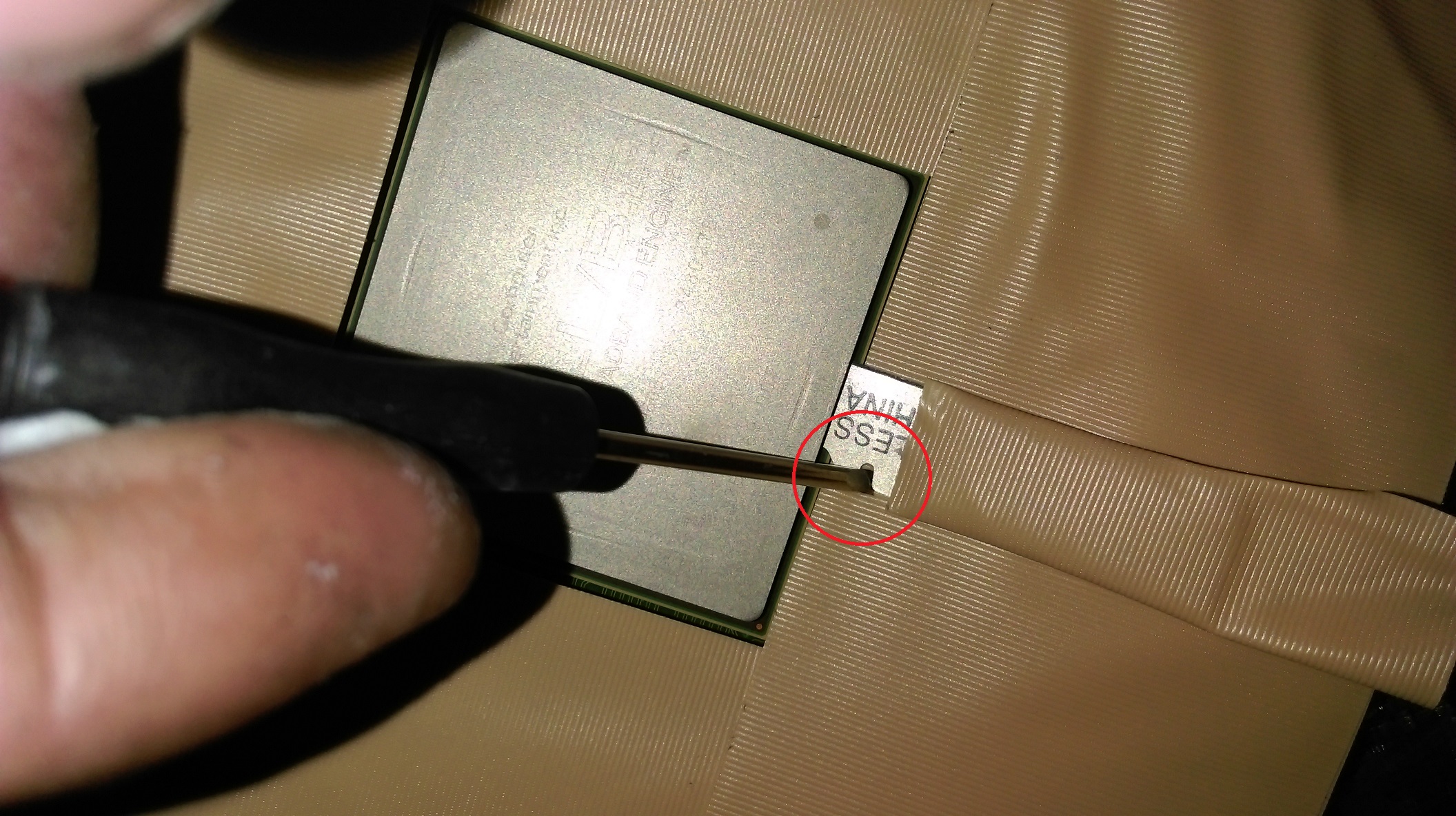

5.網路是說用一字起子 拉刀片 我發現並不好用
拉到一半的時候刀子就沒力了 (千萬不可往旁邊拔出刀片)!! 一定會刮傷電路板!!

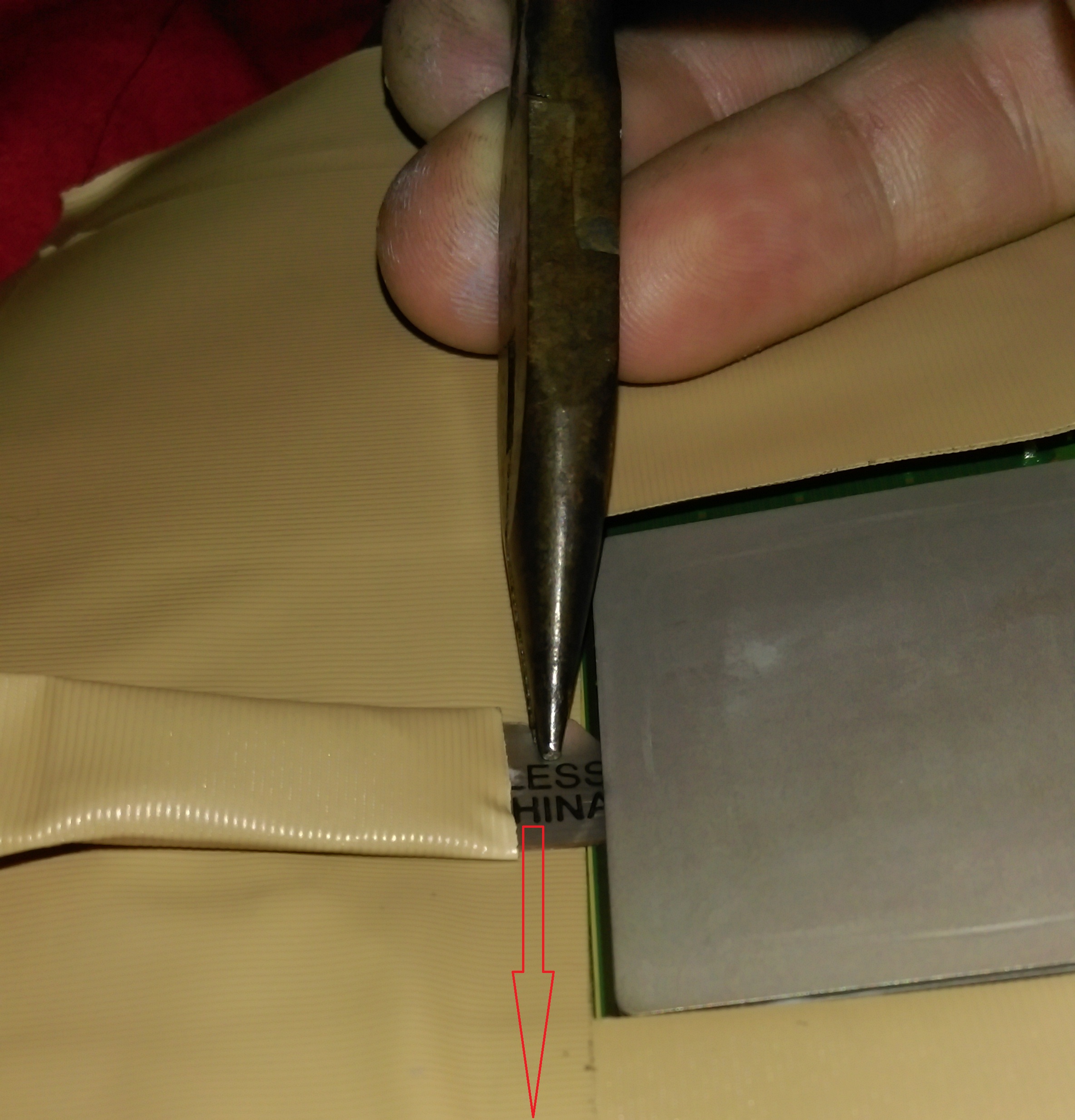

6.於是我拿來把 尖嘴鉗來拉 左手刀片往上扳 些再出力 方法如下
右手夾住缺口 手腕靠在CPU上 手握拳狀態手指抓尖嘴鉗 向自己的方向 往前拖拉
7.出刀的時候千萬 不可往旁邊抽拉 請直接往下拉到底
讓刀片完全向前出來 不可往旁抽出!!

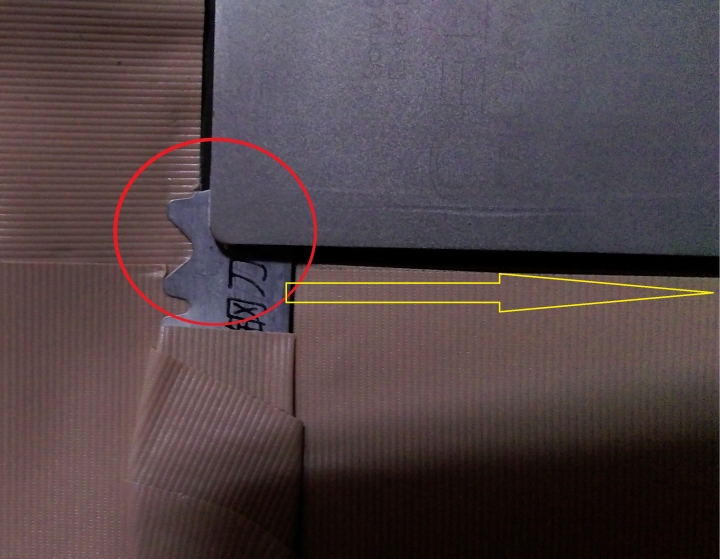

8.插入方式一樣 注意深度 請看圖片 往前拉動 ※建議 拉完一邊 換一片刀片 記得去角邊
9.切到一半 如果遇到 膠帶切到 請忽略 盡量膠帶在刀片下面
這就是為啥要貼兩層的用意 割到一層 還有一層貼在PCB板上 底下貼的第一層一定要完全黏在PCB板上
10.四邊割完後 準備 PCIE 擋板一塊 前面端請先折彎曲些
插入後 往上扳 不可太用力 出現縫隙後 差張厚紙(塑料信用卡)
頂一下PCIE擋板 信用卡往前推進去 就會開了
11.MX-4 這支是要上外蓋的 只需擠壓 一顆BB彈大小 不要太多
外蓋刮平 即可 上太厚 會導熱不佳 平均有上到就好
12.液態金屬 上CPU表層 貼面上蓋的內裏
如此方式塗抹 液態金屬有點難塗 花點耐心塗吧 多上些沒關係
不要上到PCB板上 此款導熱膏會"腐蝕"導電 此散熱膏只能接觸銅.鎳.合金
其他進金屬材質 鋁.鍍面會腐蝕 請特別注意
13.放上蓋回去前 外蓋請先上散熱膏 再蓋上 請注意上蓋是否有移動 (我個人是懶的用AB膠黏回去 還要等它乾沒耐心)
裝的時候小心 別手滑敲到PCB板 因為改天要在割開又是大工程了
總結:4007B CPU蓋是完全平面 要注意插入深度 拉的時候要注意
如果真的不幸 刀片斷在裡面 請重另一個方向切入往斷掉刀片方向前進 到位後不要抽出 繼續開其他邊 最後在頂上蓋即可
4207C CPU蓋子是四邊是有下沉的 對準下沉深度 插入切割即可 兩次開腦都順利成功
