等我醒過來時，我已經把PS3 Slim 4007給拆了...
以上為玩笑話...
其實只是閒著沒事~想試看看PS3 4007好不好拆而已...
沒有啥特別的用意...
話不多說~直接開始吧!
搬出4007小白機...直接翻肚...
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-1954c3040884660f97e0c043c9c89aff.jpg)
保固貼，沒過保固的話...別學我亂撕，會喪失保固的!
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-133e94796645f97480c030cf1fdedc8e.jpg)
既然要拆，當然是直接撕了...還多說啥~
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-f9ed32801b7292ebffd855d0385777cb.jpg)
低下有四顆螺絲固定
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-7c9f85cd56ed071e15331960c19cccc0.jpg)
拆下這四顆螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-c12ebb7ebf7b0b073d087e200d2a5b53.jpg)
拆主機側板...1.拉 2.推
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-81df366a02c31540885445d4cb7130d5.jpg)
硬碟架固定螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-c0f749c0c0cf2c5ef8a87c646253c36d.jpg)
拆下這顆螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-1ae14b3d4b35f2630d568893792d8c60.jpg)
拆下硬碟架還有這三顆固定螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-1ef4897fc04beacee38fa4d54020cfd7.jpg)
拆下螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-8d52be6e81563263449b56b6ae865fec.jpg)
準備拆下後飾板...卡榫往下壓
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-b2cb82cde06c089bb0792974790d8b0f.jpg)
往左邊推
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-588859f1f2aee934014f7b76745ebaa0.jpg)
拆下後飾板
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-9124db6ee257bff29444d7af3bdfb70b.jpg)
準備拆下前飾板...飾板往上扳
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-4e113efc792868c0612e3bcf42b20f5d.jpg)
也是往左邊推
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-a2e0d554c9a7a7547896a1444c48eb97.jpg)
拆下前後飾板後...上蓋邊緣有五顆固定螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-e4cec01a5a8c964e368eaac30f6f479c.jpg)
拆下螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-a8060a96c4598e71b5d34093bdc5302d.jpg)
BD碟片槽還有兩顆固定上蓋的螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-3c569970e48aacc25f67eae077a2a86f.jpg)
準備拆下上蓋...上蓋由後面往上扳
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-bbbd6b894810ecd35504931a208a48b9.jpg)
拆下上蓋...準備拆BD光驅，注意排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-318c711c50b4702a99af35dd785cb2cb.jpg)
雷射頭與雷射頭模組馬達排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-70898dff44376f9c0c7b69811db834ff.jpg)
拆馬達排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-fb9acc8deb1107c973b3c4af92d9c55a.jpg)
拆雷射頭排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-984bee8b0507f6ea10f365efeb73a461.jpg)
拆光驅馬達排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-7a880bc39ab1e4d0be4a0b8e74d6e472.jpg)
拆下BD光驅，準備拆電源供應器，有兩顆螺絲固定
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-123c9a52876815322052b226360b8b50.jpg)
拆下螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-540ab5a2d6d7bdb6784f6592f9e778dd.jpg)
卸下電源排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-e785ced51a38b88a1225bea45bddaac1.jpg)
拆下的電源供應器模組
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-378b88b07d198d8d251ccc11af84dc59.jpg)
拆電源供應器模組要用點力，因為這有兩根插頭
卡很緊...不好拆
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-4f991559775ef41f2a04719b4e232687.jpg)
電源供應器Spec...
支援100V~240V...有需求的朋友~可以參考一下
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-0295058d9c5c5207e83571718b2aef85.jpg)
拆下主板上的電源排線與光驅馬達排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-ceb31db8c91c0d17b87fdfaaf0529657.jpg)
將主板固定在塑膠底座的螺絲有七顆
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-460edfcabf3787f5902fe956f7ad0a4f.jpg)
拆下螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-114a93e2b8364dc38be4c0102829cf50.jpg)
拆下電源按鈕排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-09036a2283934325a3279f549690728a.jpg)
剩下空空的底座
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-379cce4d2470b8749724de703a5c2985.jpg)
準備將主板與金屬支架分開
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-b780cfd63091af6eb96d306bb24c3bf4.jpg)
先卸下WIFI與BT天線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-8df1ce1a3e79b27f35b9e666fe782089.jpg)
卸下風扇排線
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-77e3d84d1aec873bf19959fcaa28326c.jpg)
將主板固定在金屬支架的螺絲有六顆
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-c390810fd1db00eeb50c4c47de5ed545.jpg)
拆下螺絲
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-dec8aaba7c2385719cc1b09b7d0e3c73.jpg)
取下金屬支架下蓋
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-7e0c6092caae8c6069c52f84e1033d63.jpg)
取下主板(背面)
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-a1d1176ad42ea7999ac3323e744a787a.jpg)
取下主板(正面)
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-98e89b379037be8b7653323c7ecf4fb7.jpg)
清掉原裝導熱膏 CELL/B.E
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-85de7c02d2e803ba78d7a8015ff92a25.jpg)
清掉原裝導熱膏 RSX
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-9377b0cdc2081538dd78b8745ef543f5.jpg)
金屬支架上蓋與風扇
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-deec99c89843eec853e09db2e44f215a.jpg)
原裝導熱膏
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-8f84baad67744bb83814a3444da1770d.jpg)
清掉原裝導熱膏
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-f257c6617af6353b069948d96367324b.jpg)
準備使用的導熱膏
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-df06d92a7e1dd7c8df6f5e5e42c0e25e.jpg)
塗上導熱膏...
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-c14215c5520df2e115f64cf8b550cf11.jpg)
開始裝回去...將主板放回金屬上蓋
蓋上金屬下蓋
鎖回螺絲
插回風扇排線
插回WIFI與BT天線
將主板組裝回塑膠底座
插上電源開關排線
鎖回螺絲
裝回電源排線與光驅馬達排線
裝回電源供應器
插回電源排線
鎖回螺絲

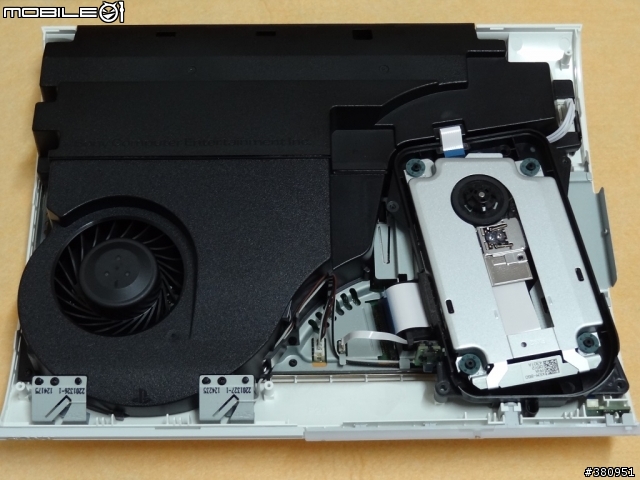

放回BD光驅模組
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-0aa5dc70d39f97c393b5af3b32be0f5f.jpg)
裝回光驅馬達排線
裝回雷射頭與雷射頭模組馬達排線
蓋回上蓋並鎖上BD碟片槽的兩顆固定螺絲
鎖回上蓋螺絲
裝回上下飾板
鎖上固定螺絲
裝回硬碟支架
鎖回螺絲
蓋回主機側板
![[分享] PS3 保固內..好奇心作祟4007 Slim主機內部? 自己動手拆 [拆裝流程]](http://attach.mobile01.com/attach/201310/mobile01-d83854008239a724ee56fdb67b054b57.jpg)
鎖回底座螺絲
塞回螺絲防塵塞
完工~~
感謝收看!!
免責聲明!!
這只是分享拆機心得...並不是在撰寫維修標準作業程序書...
可能有些小細節小弟未能完備的紀錄...
還請大家多多包涵，細節多留意一下...
以上~感謝!!
