[手賤]PS3 slim改外接3.5''硬碟

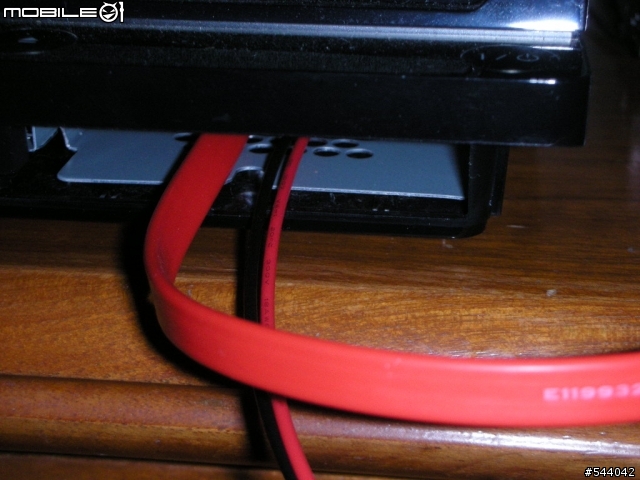

利用SATA公母延長線接出,
留下一組+5V紅黑線, 這組是PS3用來推動2.5"HDD的電源
經在下測量, PS3沒有提供+12V電, 所以黃黑線剪掉
[手賤]PS3 slim改外接3.5''硬碟

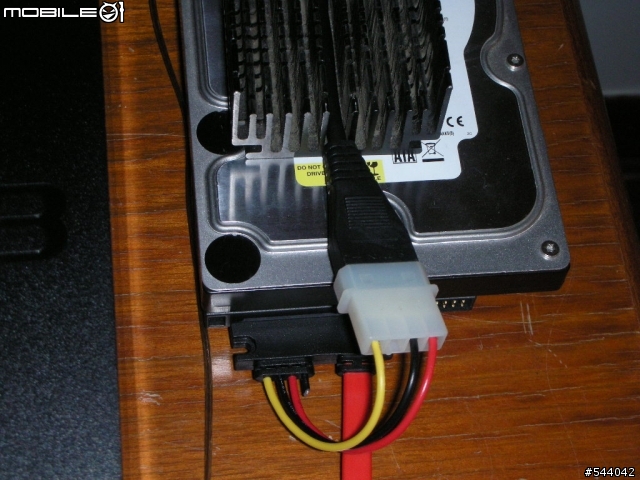

DIY加上大4P接頭(公)
HDD PSU在"IDE轉USB"通常有附帶
散熱片只是放上去, 但也有輔助效果
硬碟是WD320AAKS
[手賤]PS3 slim改外接3.5''硬碟

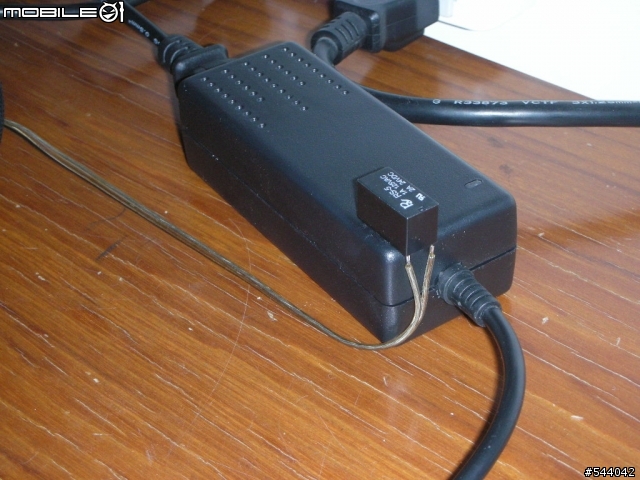

把HDD PSU的開關改為+5V控制繼電器
利用推動2.5"HDD的+5V電源來控制PSU
[手賤]PS3 slim改外接3.5''硬碟

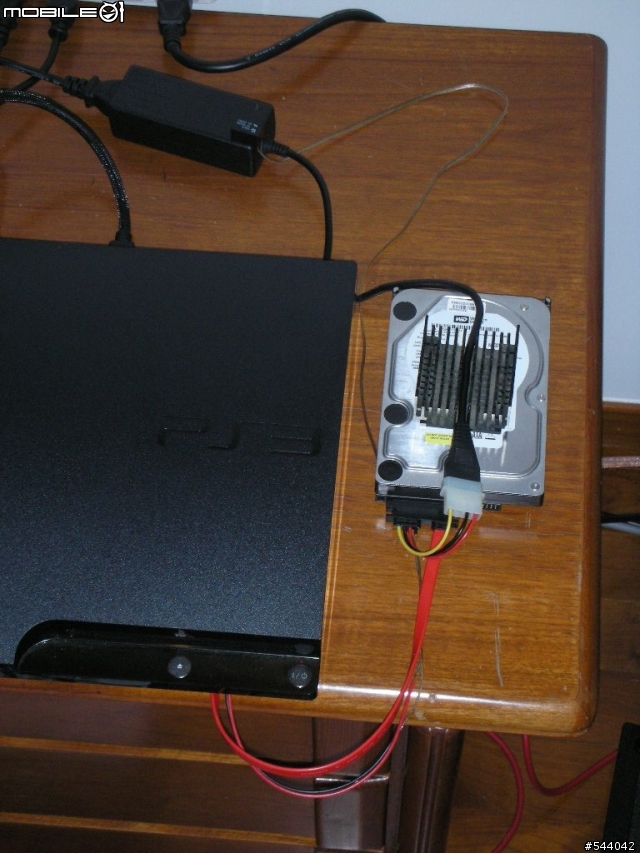

完工如下

開機前...
備一姆指碟, 帶有PS3系統昇級檔(見PS官網)
也不需理會舊HDD原本的分割及格式, 系統會自動偵測並處理為單一碟
