電路板, 但換過電池後還是一樣不會動...
在 google 上面稍微查了一下Wiimote維修的步驟,初級維修似乎還蠻簡單的, 就是測試某些接點是否過電, 心想本來這根 Wiimote 就壞了, 最差打算就是
重買一隻新的, 如果修的好就賺到啦~ 上網訂了三角螺絲起子後, Wiimote 脫光光任務就開始了~
原理說明: 基本上就是測試 F1, F2 兩個保險絲的接點是否有過電, 如果沒過就是燒了; 比較好的方法
是找到對應的零件銲上, 不然就是 0 ohm 電阻上上去, 再不然就是學我, 直接單芯線銲上...
不過如果保險絲是因為板子上的其他零件掛點, 導致 over current / over voltage 而燒毀, 換上新的 fuse
還是一樣會斷... 這就需要接到板子上的其他 TP ( test point ) 去量測, 不過...目前我還沒有找到各個
TP 與各個 component 的檢測資料...
0. 所需工具: 三角螺絲起子, 一字起子, 三用電表
1. 拴開四個螺絲後, 要打開前面的卡榫, 入刀角度及位置如圖所示, 1下刀, 往下壓到2的位置就可以開了!

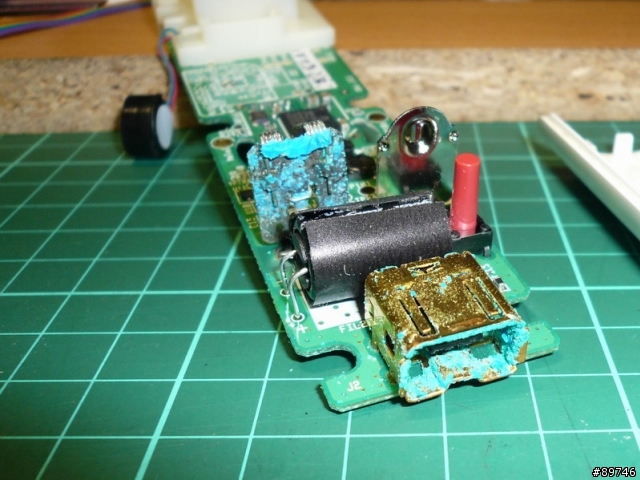

2. 脫衣服後的 Wiimote
3. 上蓋上的卡榫...
4. 下蓋的卡槽.. 拆的給他有點醜..
5. 檢測點 F1 ( Fuse #1 ), 基本上就是確定 Fuse 1 有沒有通電啦, 若用電表量出的電阻值趨近無限大, 那就是斷啦...
6. 檢測點 F2, 一樣測試是否已斷...
7. F2 的 silkscreen, 印在 B 面, 也就是拆開 Wiimote 的電路版的另外一面, , 跟實際位置差很遠... =.=;
8. 銲上單芯線後的 F1 ...
後記:
把 Wiimote 合起來後, 上了電池還是一樣無法正常作動, 推估應該是其他的零件有問題, 因為家裡急著要
對打, 所以乾脆換一片板子去; 這次的維修真是殘念
... 不過如果大家只是要作簡單的檢測, 或是改裝LED 燈, 倒是可以參考看看~ 本文同步發表在我的 blog, 內有參考資料/網址~~~
