Wii] 自製紅外線 Sensor bar (投影機篇)

因為最近買了一台投影機想在上面玩wii，可是遇到wii主機離投影幕距離遠，Sensor bar 拿不到投影幕下面，即使勉強放在下面，還要準備個桌子給他放，多出來的線不小心踢到感應就會偏掉，
而市面上雖然有賣無線(裝電池)的Sensor bar，還是有擺放及隨時擔心沒電的問題。
另外一個重要的問題相信大家沒想到的是Sensor bar的長度應該和螢幕成正比，
因為wii 的remote紅外線感應器是靠Sensor bar 的左右兩個紅外線LED之間的距離及角度計算螢幕相對位置，當你的螢幕很大時如果Sensor bar不夠長就會發生手拿remote輕輕動一下螢幕上的游標就飛很遠了，尤其是在玩射擊遊戲時特別嚴重。
當然有人會說這和wii remote與螢幕的距離有關係，不過通常螢幕越大wii remote(人)也會往後退，所以可以把wii remote距離和螢幕大小的比例當作一個固定數。

之前我參考這位網友的的文章，因為這是最簡單的方式，我也做了一個Sensor bar不過做了一些小改變。
[自製Wii Remote控制器的紅外線發射器-使用USB接頭]
http://swf.com.tw/?p=131

首先準備一段壓線條作為Sensor bar主體，可以到五金行或電料行找口徑最小的。
裁切的長度實在很難計算，由於標準的長度約24公分，所以只有憑感覺設在33公分左右，可以用線鋸或斜口鉗切掉。

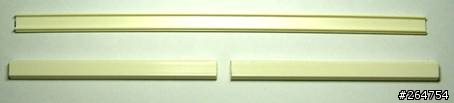

另外再把切下來的壓線條上蓋對半切，這是為了置入USB接頭和作為長度調整使用。



USB的接頭我是用A Type的公頭可以到電料行或從不用的讀卡機拆下來，量好USB接頭並切掉不要的部分，因為USB接頭下面有個凹槽剛好可以卡入底板的槽線，所以只需切蓋板，試著組合一下結果還不錯。



接著為兩端安裝紅外線LED鑿孔，如果有電鑽最好，如果沒有的話可以用電烙鐵燒破兩個洞再用美工刀修整，鑿的洞不要太大以剛好放的下LED為原則。



LED可以到電料行或從不要的電視遙控器上拆下來我是從露天拍賣上買的，型號是TSAL6400，有人說最適合與Wii Remote 搭配應用在互動電子白板上的。

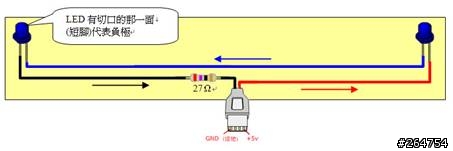

接著準備一些細電線，兩個紅外線LED，一個27Ω(紅紫黑金)電阻，用電烙鐵把線路接起來，電路圖如下(耗電約0.38w)：

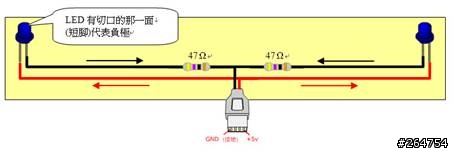

也可以像cubie兄一樣，分別串接一個47Ω(黃紫黑金)電阻，不過比較耗電，電路圖如下(耗電約0.75w)：

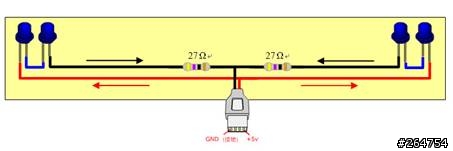

如果你覺得亮度不夠可以左右各接兩個LED電路圖如下，基本上只要各一顆LED就夠了(耗電約0.75w)：



由於LED的耐壓約1.5V最大電流約為100mA，我以通過電流為74mA可計算出需接多少歐母電阻。
由上面的電路可以知道LED串的越多可以節省限流電阻的能耗，其用電效率越好，上面的電量是約估應該差不到哪裡。

電線不要量的剛剛好要多出一些方便調整長度用，可用筆桿把兩邊的線捲起來方便伸縮，



用熱溶膠把兩邊LED固定在壓條蓋板，需注意儘量使LED與蓋板表面垂直，由於我用的LED指向性比較高如果歪斜會影響到wii remote的感應。
USB頭固定在壓條底板中間，壓條槽線不要沾到熱溶膠，



等熱溶膠凝固後線塞入壓條內蓋上蓋板，就大功告成，調整長度試試，這次做的大概可以拉長10%左右。



接著你需要準備一組條USB延長線接電源，可以用電腦或USB變壓器測試輸出，用壓線條的好處是後面有雙面膠可以直接黏在牆壁上，剛好我投影的下方有一個電源，這樣的好處是我可以一直插著電源不用擔心要換電池，當然你也可以在壓條上加一個開關，或著不用時就把USB線拔掉。



因為我兩邊只用一個LED所以為求感應效果好，所以把wii 系統設定內的紅外線靈敏度調高一格。



這次發文希望可以對那些用投影機玩wii 又跟我有同樣問題的人有幫助。
