[Wii] 自製無線 Sensor bar (第7頁)

狂呆

狂呆
個人積分：51分
文章編號：2210289

51分

61樓

2007-01-19 16:05

koboy wrote:
LED有極性吧只能用...(恕刪)
如果要接110v的電
何不直接使用Wii原來給Sensor bar用的電源就好?
(如果是這樣那就直接使用標準配備就好不用DIY了)

在01裡面可能很多人家裡都開電影院…

主機放在後面控制室裡面… 所以沒辦法使用原廠的感應BAR… ^++^

說點正經的~ 很多新房子的視聽室有一些使用機櫃，把機器集中在旁邊的櫃子上(並不是在電視正下方，有一些還有點距離…)，後方還可以走過去插拔線散熱也佳~

這樣子機櫃跟電視就有一段距離，使用原廠的線就不夠長了…

還有一些被貓咬斷的… 用電池就要常常去看他還有沒有電，玩到正刺激的時候突然沒電…是會很OOXX的… 我玩X360就常常給我這樣沒電，常常這樣枉死… orz

還有用投影機在玩的… 我自己用120"玩GAME… 雖然目前WII還沒買(正在等公司貨)假如站的距離太遠原廠的不夠我用，我也是會自己做一條用市電的BAR來用

以下是我自己的構想…↓↓ 真的不夠用的時候…

因為我投影布簾的兩旁都有留110V的電源(給電動布幕用)，到時候就買電子式的變壓器掛在兩旁… 一來不妨礙觀瞻二來又不用怕沒電~

jakyou

jakyou
個人積分：676分
文章編號：2210319

676分

樓主

2007-01-19 16:10

禾口日安 wrote:
這樣說也沒錯, 我只...(恕刪)

若是在家裡用因為 Wii 位置的關係不好拉線，那直接把原廠的 Sensor Bar 接頭剪斷，接一個 8～9V 的變壓器就好了，要另外做主要是因為 8～9V 的行動電源難搞，而且我在家用話的插在 Wii 上就好了，這樣改對我來說反而不方便。

狂呆 wrote:
大家在討論所謂的用市電來做...(恕刪)

您想的也很複雜，要我的話我會直接用市電不過變壓器，然後找一個可以拆開的插頭，把限流電阻裝在裡面，這樣一來就算是用 110V 的電壓驅動，但電流從源頭就限制在 100 mA，就算短路也不會怎樣，頂多是那根 1/4W 的電阻燒掉，限流電阻本身也有保險絲的作用，真的怕的話也可以在插頭裡裝一根 0.25A 的保險絲，總之安全性不是問題。

另外就是以這個電路來說，就算正負極接反也無所謂，只是 LED 不會亮而已...事實上這電路就算接交流電一樣可以作動。

狂呆

狂呆
個人積分：51分
文章編號：2210424

51分

63樓

2007-01-19 16:29

jakyou wrote:
若是在家裡用因為 W...(恕刪)
您想的也很複雜，要我的話我會直接用市電不過變壓器，然後找一個可以拆開的插頭，把限流電阻裝在裡面，這樣一來就算是用 110V 的電壓驅動，但電流從源頭就限制在 100 mA，就算短路也不會怎樣，頂多是那根 1/4W 的電阻燒掉，限流電阻本身也有保險絲的作用，真的怕的話也可以在插頭裡裝一根 0.25A 的保險絲，總之安全性不是問題。

這樣做也是OK啦… 因為本身就是個標準的"二極體"有二極體該有的特性…

V=I * R

110=25mA*R

R=110/25m

R=4.4K?

不知道這樣算有沒有對不起以前的基本電學老師>.<"

但是… 這樣會有60Hz的閃爍吧? 不知道會不會出問題…有興趣的人可以試試看

PS3:CrazyDAI X360:CrazyDAI Wii:1808-2130-2121-2318

jakyou

jakyou
個人積分：676分
文章編號：2210513

676分

樓主

2007-01-19 16:44

算法沒錯可是電流設定太低了，如果是接 4 顆要抓 60～80mA，接８顆要加倍，1K 的電阻就差不多了。

LED 接市電的話肉眼是看不出閃爍的，若想要更穩定可以在電源兩端並一顆小電容，不過要注意耐壓跟極性，一般電解電容是不能接在交流電上的。

jcyang

jcyang
個人積分：134分
文章編號：2213090

134分

65樓

2007-01-20 1:59

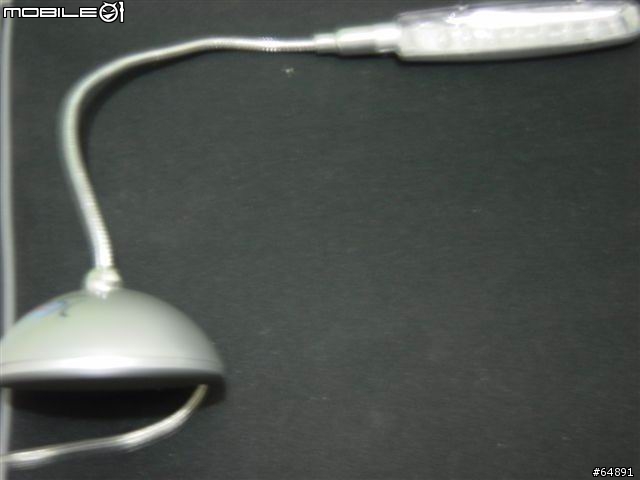

將市面上 100 元的超亮 LED 小抬燈改裝成 Sensor bar 給朋友的 Will 使用。
好處是可以隨時調整角度，缺點是整體性怪怪的，所以要看看有沒有廠商設計
無線且有可彎又可以伸縮式的調整 sensor 距離的產品出來，相信一定大賣，
室內晚上的照片拍的不是很好，技術粉爛，呵呵~~~~~~~~~~~
