czh wrote:
原廠的IR Sens...(恕刪)

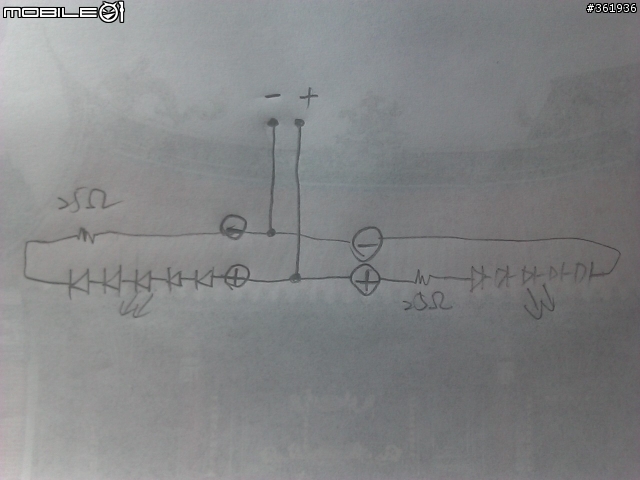

不知你這樣接, 還有沒有串在原本的電阻上呢?
若只是把LED並聯, 但沒有串適當的電阻, 可能很快就會掛掉喔~~
一般IR LED在 20mA 的Vf 是在1.14-1.4 V左右
若是直接接5 V, 以LED 的IV curve 來看, 電流會超過100mA.
Wii 的 IR Bar 用的是3 phi的 LED, 一般這種LED的Max. rating了不起 50mA.
若是直接接, 電流過大(高熱)是穩死的.
另外, LED這種東西是電流操作元件, 對電壓特性不是很穩.
也就是說, 同一批的LED, 通過同樣的電流, 壓降會有差異.
反過來說, 給同樣的電壓, 電流是不同的.
也因此會造成亮度不均. 可能並聯好幾顆, 有的電流大, 有的電流小.
會有信賴性的問題喔~~!!
所以原廠是串聯. 可以確保電流是一致, 不會因不同顆元件間的離散特性造成電流不均!!
以上請參考!!!
