[Wii] 自製無線 Sensor bar

LibraC wrote:
那這個會不會比較安全...(恕刪)


變壓器標的是最大輸出,你不管接那個電流都一樣,安全性跟變壓器本身的品質比較有關係。
jakyou wrote:
你是接上 LED 之...(恕刪)


嗯..是接上LED量的

但是不管是電源指示用的LED

或者IR LED都沒亮(IR LED我是用手機相機去看的..)

不過同樣的線路接上電池就會亮耶

而且在電路上取同樣兩點去量

接電池時電壓就是3.xV

接USB就只剩下1.xV

@@
Killer Li wrote:
嗯..是接上LED量...(恕刪)


不曉得你的線路是怎麼接的,若照我的線路圖有幾個可能性,第一個是你 USB 迴路限流電阻用太高,第二可能是 USB 本身供電就不夠(接 Wii 的 USB 還是其他的?),第三個是有冷銲造成接觸不良,不然沒道理 3V 可以跑 5V 跑不動。
跟jakyou大 買了一組來用

真是投影機的好幫手啊

可以把發射器拿到桌上,這樣的距離比較適合

不像原廠的放在布幕上,手要抬的很高才能用


一個字----讚


謝謝jakyou,感恩
還麻煩貴夫人幫忙送貨,不好意思。
生命就該浪費在美好的事物上
醬0000 wrote:
跟jakyou大 買...(恕刪)


不好意思,我沒有在賣,您是不是搞錯人了?
我的自製超級窮人版名片型 Wireless Wii Sensor Bar

因為我家的三小喵會去玩我的 Wii Sensor Bar
很怕被牠們把線咬斷
又每次我在玩 Wii 時,常常突然有喵從我面前走過,造成中斷...XD
不然就擋在我面前,害我無法玩 Wii
因此,看了不少自製 Wii Sensor Bar 的文章後
決定也要來自製一個
最後,超級窮人 DIY 版就這麼出現了

材料:
1.5mm IR LED x 2 (一包兩個共 18 元)
2.小卡片或名片一張 (廢物堆中找到的)
3.雙面膠 (固定電池,也可以很方便來調整兩個 IR LED 之間的距離)
4.AAA電池兩顆

真的只要 18 元去買兩顆 IR LED 就夠了

原本我還用透明膠帶在固定,把 IR LED 跟電池貼死 (這樣要換電池也麻煩)
後來,我把膠帶也拆了不用了
就把 IR LED 兩腳弄彎,然後可以夾緊一點,就這樣把電池夾住,IR LED 也不會掉落
不用時,隨時把 IR LED 拿起來即可,超方便的

完成圖就長這樣:


當然要實際來測測看能不能用
這是用原廠附的 Sensor Bar 的狀況(兩點比較遠,比較小顆):


自製 Wireless Sensor Bar 的狀況(兩點又大又圓,距離很近):


Update:

最新版,那兩顆藍色的 IR LED 兩顆加起來只要 15 元 (比白色的更便宜...XD)
效果一樣
而旁邊多一個雙面膠,剛好不用時拿來固定那兩個 IR LED


近距離玩的樣子
請問一下IR LED 是接收或發射的有辦法查的出來嗎?
怕店員給錯了,在wii都測不到訊號
這是原廠的Wii IR Sensor,外型最好看但是拖了一條細長的電源線總是很不方便
電路結構為 主機提供DC12V----25Ω電阻----串連10顆LED


原廠Wii IR Sensor亮度(IR肉眼看不到,但是相機拍的到)


為了擺脫線的限制我嘗試做了這把尺,稱之為一號機
電路結構 mini usb 5V----串連4顆LED


後來覺得強度不夠,又隨便綁了這支,稱之為二號機
電路結構 兩顆電池 3V----並連4顆LED----串連----並連4顆LED


二號機的亮度


因為二號機實在不美觀,而且沒燈號不知道是否開機,所以三號機登場
電路結構 四顆電池 6V----20Ω電阻----並連5顆LED----串連----並連5顆LED


三號機的亮度


最後因為覺得棒狀的Wii IR Sensor總是不好攜帶
所以找了兩支白光LED手電筒換上IR LED


最終解決方案的亮度,連原廠的亮度都被巴過去了
手電筒裡面有加壓電路果然亮非常多



那支原廠Wii IR Sensor已經被我改成mini usb孔,接上USB鋰電也可以擺脫線的限制
不過已經上機懶得拆下來拍照,拿朋友還沒改的隨便拍一下
雖然不知道你在害羞啥?有問題就光明正大的版上討論,別人有相同問題才能一起受益,把問題PM我也沒用,會答的在討論區已經答了,發私訊問絕對不回。
呼...趁著今天有空..把USB部份搞定了

參考 J 大四號機做出來了 3號電池/USB供電 兩用無線感應棒!!

現在接投影機玩起來終於不再受"線"所苦了^^



對了..之前做了一組試驗品...

裝電池可以正常work (需要兩顆3號電池)

但USB部份極性接反..無法使用(已經上熱熔膠了..0rz)

那....就給Mobile01板上的Wii 同好吧...

不過只限台北市自取...

代價的話......希望能請我一罐御茶園日式無糖綠茶~~:p
經過這麼多高手的說明後我也嘗試作了兩組,
一號機共使用八顆IR LED,一邊四顆,距離比照原廠BAR,
電源使用兩顆四號電池串30Ω電阻,
測試結果距離兩公尺靈敏度3也可以很穩不會亂飄,
但是外觀實在有點醜...就不放照片了...

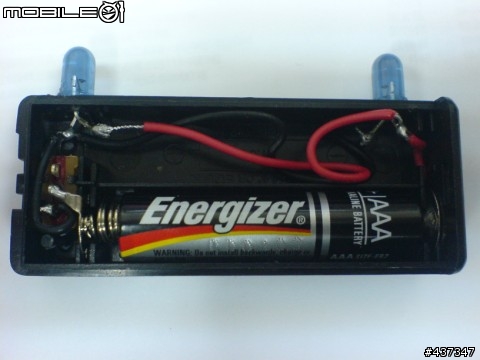

二號機為了加強攜帶性,只用了兩顆IR LED,
電源用一顆四號電池,因為不知道該用多少的電阻索性不加了~
完成品如下:



實際測試結果有點慘....一公尺內勉強還算穩定,
但超過一公尺螢幕上那隻手就中風了....抖到不行....
本來覺得這個應該算失敗作了,後來不死心繼續嘗試,
最後找到最適合二號機的使用方式....
不要放在電視上改放在面前的桌上~
距離約40~50公分,靈敏度3動作正常~
不果這種使用方式只適合玩單人遊戲,比如薩爾達
多人遊戲的話....還是乖乖用一號機吧....
