感謝J大的教學，
買了材料也自製一個sensor bar，
趁今天星期五，
把實驗室的投影機借回家玩一下...XD

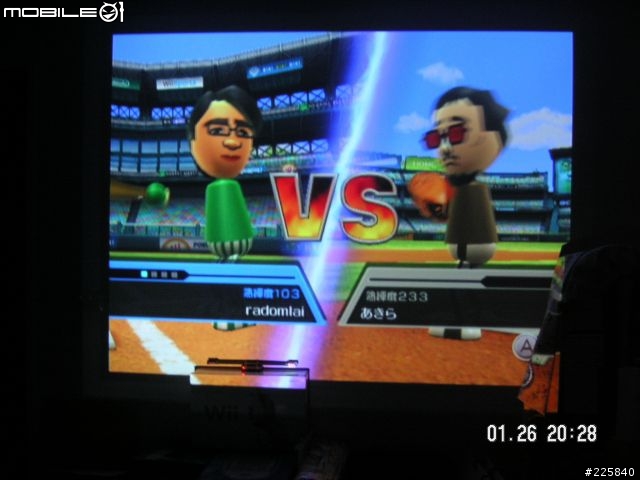

當然wii本身的sensor bar沒辦法放那麼遠，
那自製的就派上用場啦...

下面那一根就是啦...
我用了六棵IR LED..限流電阻選的是22歐姆，
兩顆三號電池不知道能撐多久...
在設定中...好像要調到5才能出現兩顆光點...@@
是那邊的問題勒？？

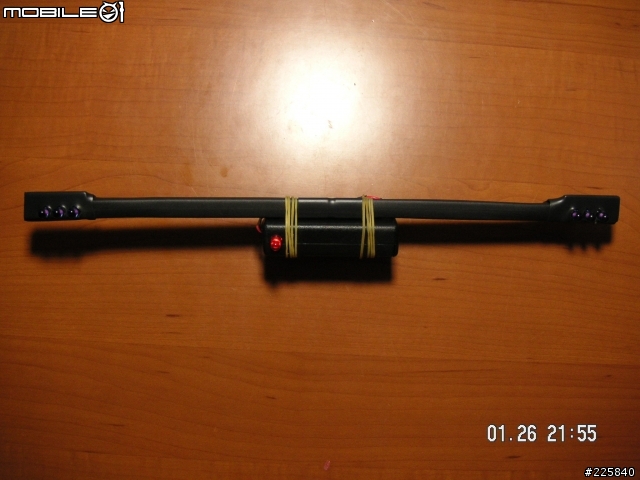

放大一點...
學J大用熱縮套管..以及書卷夾的棍子(?)
實際在做時...才發現要把IR LED放到兩邊是有多難...
不過用熱縮套管一包反而就覺得好多了...遮起來眼不見為淨啊~~~

用橡皮筋把它和電池盒綁在一起...又好像變醜了..@@

至於聲音...則直接接到電腦的喇叭
由於家中本來就是用電視盒在看電視了

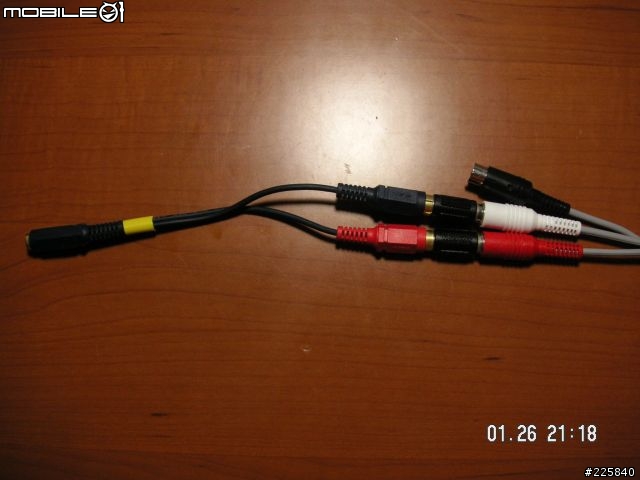

所以這個Y型接頭正好可以把聲音拉出來...

手太酸了...不能打太多字...就此打住吧...

alwaysawc

alwaysawc
個人積分：9分
文章編號：2263693

9分

92樓

2007-01-30 12:14

請問一下j大..我已經按照您的方式完成4號機

但是我加上miniUSB之後..插上USB充電器...完全沒反應耶

不知您能否提供miniUSB的腳位與線路的接法

QQ

jakyou

jakyou
個人積分：676分
文章編號：2263798

676分

樓主

2007-01-30 12:43

Killer Li wrote:
請問一下j大..我已...(恕刪)

mini USB 腳位

http://zh.wikipedia.org/w/index.php?title=USB&variant=zh-tw#Mini_USB.E6.8E.A5.E5.8F.A3

圖中的是公頭（USB 線），反過來才是母座（機器上的 USB 插座），中間三腳沒用到，我習慣是剪掉，省得跟旁邊的碰到短路，會燒供電端的 USB。

cwjh

cwjh
個人積分：0分
文章編號：2267426

0分

94樓

2007-01-31 6:40

當你帶Wii 去朋友家忘了帶原廠sensor bar, 也忘了帶你自製的無線sensor bar怎麼辦?

別擔心只要弄得到兩根蠟燭照樣可以玩

http://www.youtube.com/watch?v=MXmBx1AeHMs

比你們花時間做的sensor bar更屌吧? :P

alwaysawc

alwaysawc
個人積分：9分
文章編號：2268224

9分

95樓

2007-01-31 11:13

jakyou wrote:
mini USB 腳...(恕刪)

後來量了一下..

發現在22歐姆電阻之前

USB還有5V多的電壓

但是過電阻後..只剩不到2V耶

怎麼會醬@@

LibraC

LibraC
個人積分：328分
文章編號：2268967

328分

96樓

2007-01-31 14:01

請問喔!
如果sensor bar 接wii的電線只是供電用!
那只要把Sensor bar電線切掉改成電池供電可以嗎??

大陸有賣Wii Sensor bar備品大約NT250, 如果可以的話買一個回來DIY比較不心痛! 呵呵!

jakyou

jakyou
個人積分：676分
文章編號：2269095

676分

樓主

2007-01-31 14:29

Killer Li wrote:
後來量了一下..發現...(恕刪)

你是接上 LED 之後量的嗎？接上 LED 之後降壓是正常的，要檢查 IR LED 有沒有亮可以用手機的相機去看。

LibraC wrote:
請問喔!
如果sen...(恕刪)

可以改電池供電，不過原廠的是吃 12V，要用電池比較麻煩。

原廠的我也改過了，不過是改成 mini USB

http://www.mobile01.com/topicdetail.php?f=179&t=267070

LibraC

LibraC
個人積分：328分
文章編號：2269521

328分

98樓

2007-01-31 16:09

剛剛不小心犯版規被刪文! ^O^!

如果我用這種12V 3.5a 輸出的電源只改裝電線可以嗎?

jakyou

jakyou
個人積分：676分
文章編號：2269574

676分

樓主

2007-01-31 16:21

LibraC wrote:
剛剛不小心犯版規被刪...(恕刪)

可以，其實電流不用那麼大，500mA 的就很夠了。

LibraC

LibraC
個人積分：328分
文章編號：2269712

328分

100樓

2007-01-31 16:50

jakyou wrote:
可以，其實電流不用那...(恕刪)

那這個會不會比較安全?

已經下單買一個Sensor bar了! 等著回來改裝!
