關於2013款二代馬三裝眉燈取電問題

各位朋友,小弟最近買了眉燈想要自己DIY,也做了非常多功課,基本國內外的影片都搜尋過,可惜關鍵的取電都沒有人分享過,自己從右邊保險絲箱旁找到了一束電線,因為有接頭,所以把接頭拔起來然後用三用電錶查電關於2013款二代馬三裝眉燈取電問題
右上是負極,中間最下面是大燈,大燈上面是方向燈的電,不知道各位裝眉燈是否是用這一束去取電?

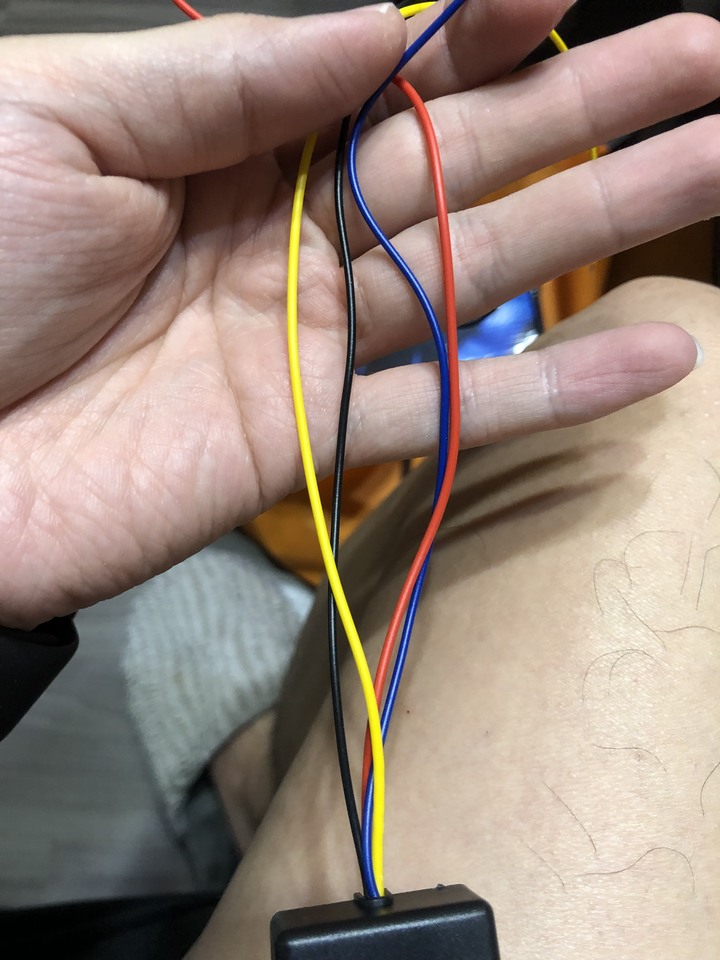

找到這三個電我就用烏龜夾去夾我的眉燈的四條線,眉都分別紅(ACC)、藍(左方向燈)、黃(右方向燈)、黑(負極)
關於2013款二代馬三裝眉燈取電問題

但是夾了多次烏龜夾都沒電,後來把烏龜夾拔掉後直接把我的眉燈電線剝皮去接原本電源的來源電線(被烏龜夾夾破皮的點),結果開大燈有亮,但眉燈依舊沒亮,真的不知道二代馬三裝眉燈取電比較好的點是哪裡?

問了一些YouTube上面裝眉燈的影片作者,沒有一個作者願意分享眉角(也許是商業秘密不想公開)

今天最慘就是破了原廠的電線結果又取電失敗,一整個懊惱+崩潰

希望有二代馬三的朋友是否有比較詳細的眉燈取電的好方法,謝謝🙏
2021-11-10 0:14 發佈
ACC是指只要鑰匙轉過去有過電的
不是接大燈的正電

你先把鑰匙轉動, 不用發動, 但收音機必須要能打開收聽
然後這時去找出哪條線是這時才有電, 而鑰匙拔掉就沒電, 那這條就應該是ACC電源
若真的找不到, 可以去找保險絲盒那邊的

然後再找出左右邊方向燈的正電, 各接上藍線還有黃線

最後, 黑色接地線直接找車體上的螺絲去鎖就好
不太建議又去接插頭上的接地線
現在蠻困難的是左右方向燈取電的點找不到一個適當的地方取..

我拔出的那一束電線已經是唯一能取的地方現在有點頭痛

如果ACC能找到解決方法用保險絲取電,剩下的就是方向燈的取電

因為二代馬三的方向燈都無法直接看到接頭,藏在很裡面

不知道各位朋友是否有可以找到突破點可以拉出來接?
sjcmankimo

不就2條線而已, 會取不到電?

2021-11-11 8:48
iversonman wrote:
後來把烏龜夾拔掉後直接把我的眉燈電線剝皮去接原本電源的來源電線...(恕刪)


烏龜夾,確定有把中間鐵片插到底?線有破?

眉燈確定沒壞?
1.烏龜夾有破線,鐵片已插到底,但由於取電失敗拔起來後發現原廠線破皮不明顯,但感覺在壓下去就會斷了,所以後來用剝皮後的線直接纏繞上去還是取不到電

2.眉燈確定沒壞,有用電源供應器去測過都正常

3.我在想如果方向燈是否可以從保險絲另外接出來? 用方向燈的保險絲? 但引擎室的保險絲似乎沒有方向燈的,好像方向燈的保險絲落在駕駛座旁邊那個
sjcmankimo

那就是你找到的並不是正電的線, 不太清楚你怎麼查線路的XD

2021-11-11 8:49
sjcmankimo

另外~方向燈的接頭有那麼多線, 我也挺好奇的...馬自達的線路有設計那麼複雜嗎?

2021-11-11 8:52
之前93LA眉燈是併小燈

應該要找保險絲盒裡...

ACC時會有電的,而且是較不重要的那個..接眉燈ACC

眉燈藍黃線併方向燈線
