Mazda CX-3 DIY升級Android Auto/CarPlay 套件心得

上個月被 [分享] Mazda3 MZD Android Auto/Car Play 套件安裝心得
這篇文章燒到，一直想把CX-3 2016升級AA/AC

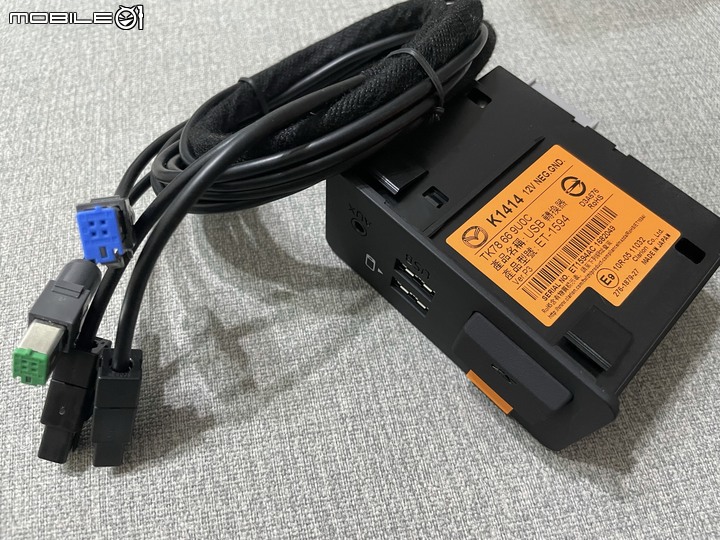

最近終於下定決心，從左岸買入了TK78 66 9U0C(Made in Japan)的USB套件
價格落在750RMB
然後MZD原本是56版本，回原廠藉故升級到70.00.335
昨天收到貨，今天就開拆啦
整個過程大多都是用卡榫，全程只有兩種共四顆螺絲
分別是：十字螺絲*2、10mm六角螺絲*2
*全程不發車、不點ACC、不點ON，除了最後測試階段外*
步驟大致上為：

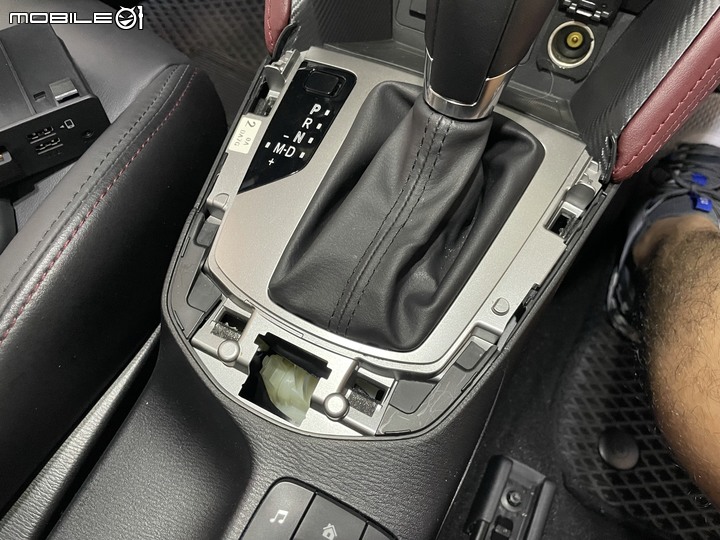

1. 拆開排檔桿面板那字型的飾板
2. 用塑料翹棒稍微撬開排檔桿面板下方左右兩邊
3. 排檔桿面板就可以抬起，但不用整個完全分離(要也是可以，但要拔排檔頭)
4. 解鎖排檔，檔位打至最後一個(也就是D檔)
5. 排檔面板拿起後，可將USB位置的左右兩邊飾板往後座方向垂直後拉卸除
6. 這邊會看見兩顆十字螺絲，轉開後收好
7. 接著就能將整個USB座/CD座/車衝孔的模組稍稍用力往後座方向後拉卸除
8. 拔下原本的USB座的兩條線(這裡可以將CD座先拆除，會比較好拆USB，但我懶我沒拆)
9. USB套件四個角有卡榫，利用塑料翹棒(或一字等等)壓下後往外推)
10. 將新的USB套件(9U0C)卡進去(還不要完全歸位)

到這邊最難的已經結束了，接下來換裝上新的USB連結線至MZD主機上

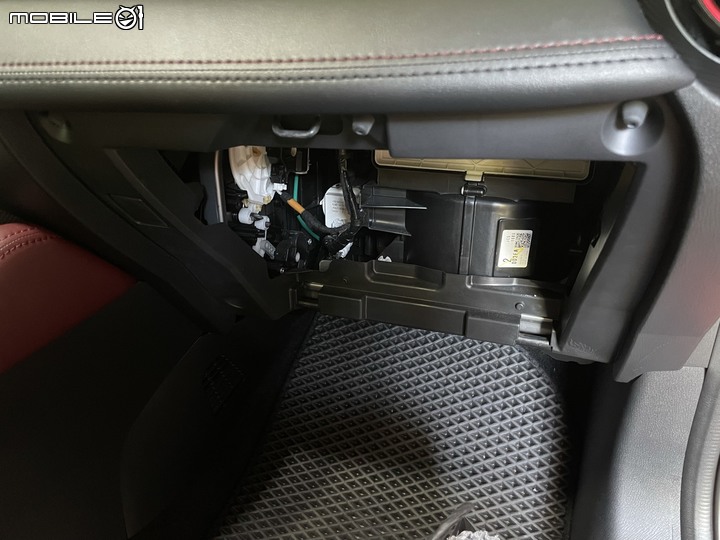

1. 拆卸副駕駛座的手套箱
2. 手從手套箱伸進去把MZD螢幕後方的蓋板稍微翹起
3. 用塑料翹棒把MZD前、後蓋板翹起
4. 在前面部分會看見兩顆10mm的六角螺絲，擰鬆收好

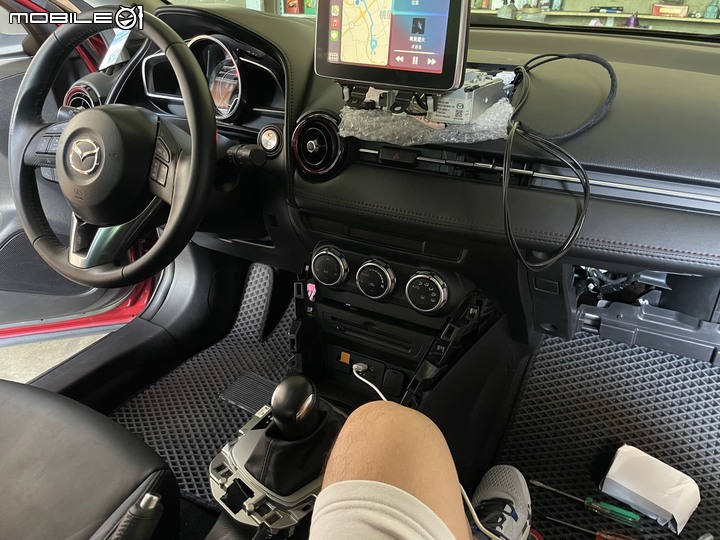

5. 整個MZD螢幕稍微用力往上抬(也可以用翹棒翹起，來脫離卡榫)
6. 將MZD主機稍微拿出(不用完全，主要是要接後面的線)
7. 把原本的單條USB線卸除，接上新的USB線(兩條，一藍一綠)(外側綠色/內側藍色)
8. 將線從MZD主機後方空間拉至USB套件的地方
9. 將線接上(這邊可能兩條線都是黑色的，不用擔心，接頭上有防呆)

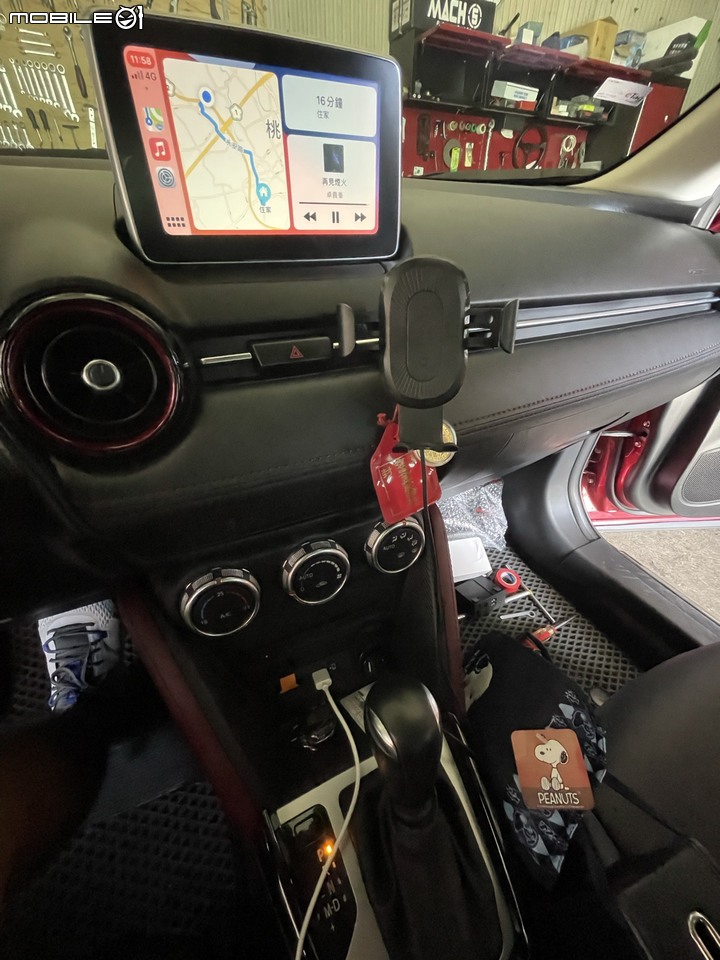

10. 點ACC，測試Carplay是否正常啟用
11. 關ACC，將MZD主機後方整理好(多餘的USB線要收在MZD主機後面，我是跟原本的USB線固定在一起)
12. 接著就是按拆卸步驟依序裝回去

詳細圖文請參考：INSTALLING ANDROID AUTO / APPLE CARPLAY RETROFIT IN MAZDA CX3
MZD版本也可自行升級：https://my.hidrive.com/share/hsodpqja.l#$/
(但自行升級有風險，一個弄不好就要回原廠花錢重新弄)
(還是建議預約回廠升級MZD會比較保險，但這時候沒有咖啡可以喝了)
這邊也有國外的影片可以參考：Installed Apple car play less than 15min Mazda 2 2019 DJ model
大致上程序都差不多，建議要自行DIY的車友多看、腦袋多演練幾遍
預祝各位車友升級順利!

DIY就是滿滿的成就感

以下是過程中部分照片：
