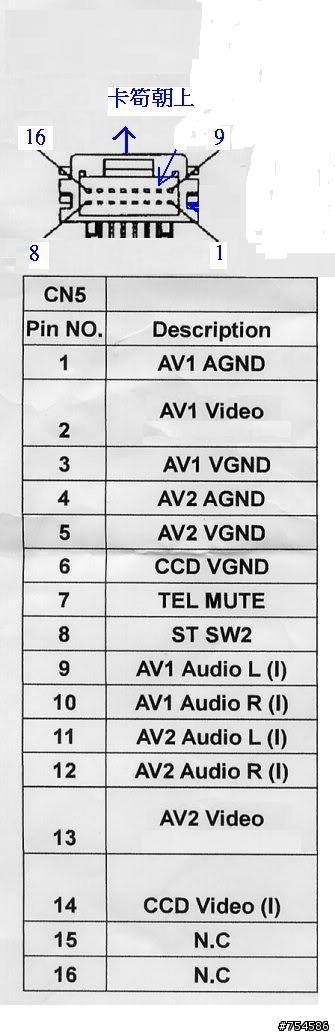

首先先放一張原廠怡利主機影音接頭說明圖!
這個接頭就市主機後面換片相連接線頭下那個接頭16個PIN
專們控制影音輸入的~原廠沒有幫我們接出來.
1.AV1-紅正電
2.AV1-白正電
3.AV2-白正電
4.AV2-紅正電
5.AV2-黃正電
6.CCD-黃正電
7.
8.
9.AV1-紅.白負電
10.AV1-黃正電
11.AV1-黃負電
12.AV2-黃負電
13.AV2-紅.白負電
14.CCD-黃負電
15.
16.
另外音響線接頭(也是16PIN)跟上圖一樣~
以下說明~
1.藍紅色-永久電源
2.黑藍-RR+
3.白藍-RR-
4.黃-FR+
5.灰-FR-
6.紅-L-
7.白-FL+
8.藍-L-
9.黑-接地線
10.
11.棕白色-不知
12.紅黑-不知
13.
14.橘-正電(好像稱ACC吧?)
15.
16.RL+
以上大家應該看的懂吧!
RR-後面右邊喇叭
RL-後面左邊喇叭
FR-前面右邊喇叭
FL-前面左邊喇叭
好了!各位大哥~
問題來了!小弟我要裝倒車鏡頭
接了CCD黃色線的端子出來然後打倒車檔
可是畫面卻不會強制切換~能有誰告訴我一下
要接啥線到哪一個PIN裡嗎?
(我去問過音響店.他叫我找出倒車訊號線接到第16PIN裡.
不過他也沒說清楚哪一條是倒車訊號線叫我自己找)
麻煩各位了!
