原廠一個日本製照後鏡一個一萬多,台灣副廠2000多,大陸製 1000多,內部齒輪台灣製 500多,淘寶有日本製拆車2手也是 500多,
https://item.taobao.com/item.htm?spm=a1z0d.6639537.1997196601.15.3f8a7484iyCNHo&id=654086520658&fbclid=IwAR225Mke9A5UdatVfuYZOC4wWc1hHLHhaniWjcPk3_nYLfqMhhRLZIwDkoQ
https://shopee.tw/%E4%BB%A3%E5%AE%A2%E7%B6%AD%E4%BF%AE%E8%AB%8B%E7%A7%81%E8%A8%8A-%E9%A6%AC%E8%87%AA%E9%81%94-CX-5-CX-7-Mazda-3-%E9%A6%AC3-%E5%BE%8C%E8%A6%96%E9%8F%A1-%E9%BD%92%E8%BC%AA-%E5%BE%8C%E7%85%A7%E9%8F%A1-%E9%BD%92%E8%BC%AA-%E5%BE%8C%E8%A6%96%E9%8F%A1%E9%BD%92%E8%BC%AA-%E5%BE%8C%E7%85%A7%E9%8F%A1%E9%BD%92%E8%BC%AA-i.122300209.2109477348?fbclid=IwAR1MCEtUk6R6xn_JZ2tIJpVQ2ehGyFd5Fx3z-0moQddDj2dxok3b7IGhwWg
eBay 可以買到金屬齒輪一個200多元而已，還中國大陸出貨的,但塑膠蝸齒驅動金屬齒輪,或許塑膠蝸齒會容易磨損 :
https://www.ebay.com/itm/203102462115?_ul=TW
我只增加影片沒提到需要注意的部分:

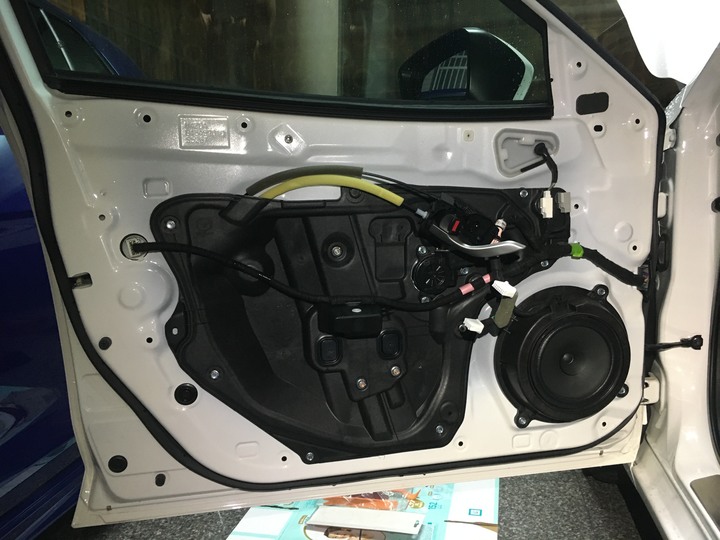

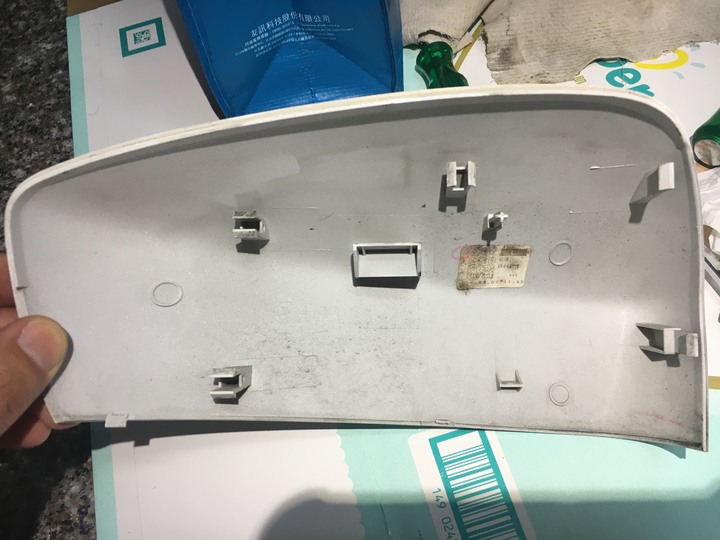

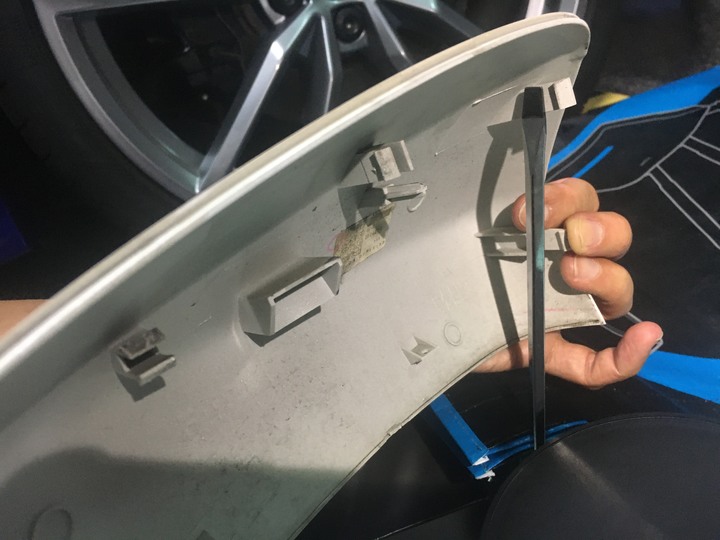

1. 內飾板直接外拉就可以拆開,部分扣子可能損壞,淘寶買很便宜:
https://item.taobao.com/item.htm?spm=a230r.1.14.16.51c4e1177UATAh&id=582640572904&ns=1&abbucket=7#detail
脫落於車鈑件上的可以用膠扣起子拆下:

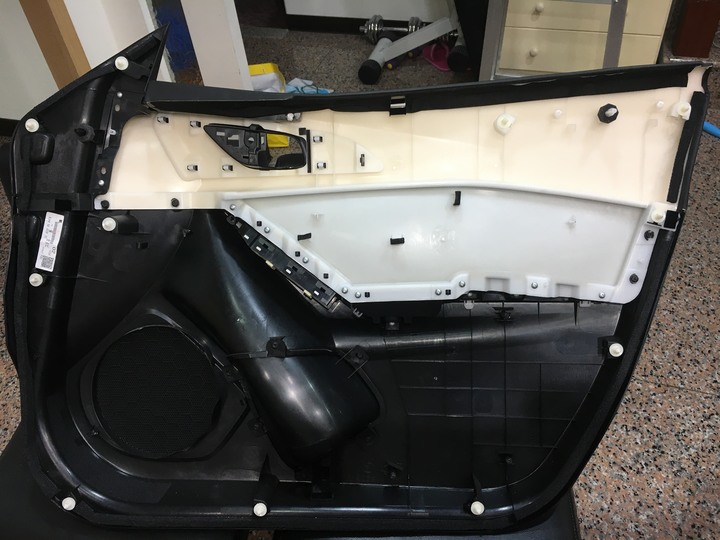

膠扣的位置

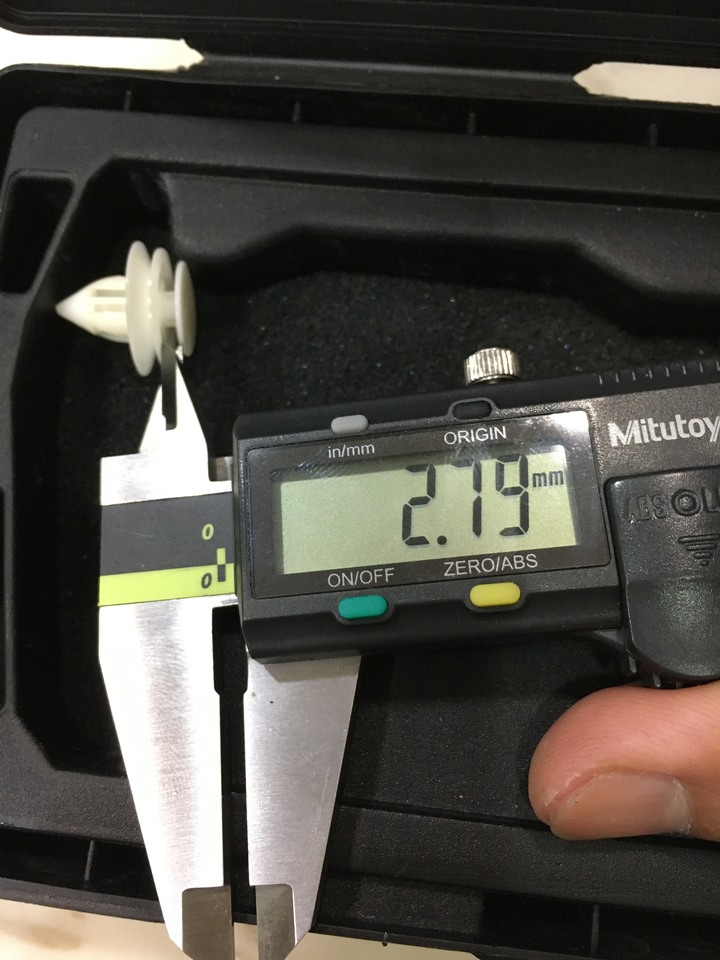

膠扣大小:

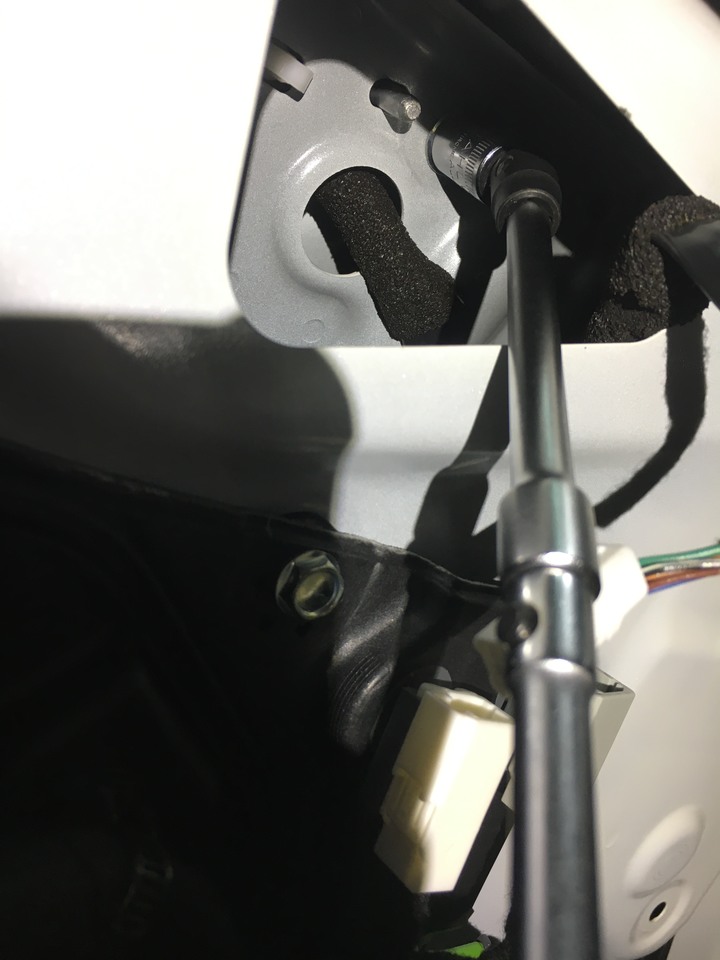

2.拆照後鏡 10mm 螺絲,配萬向接頭角度會比較理想,螺母要小心不要掉下去:

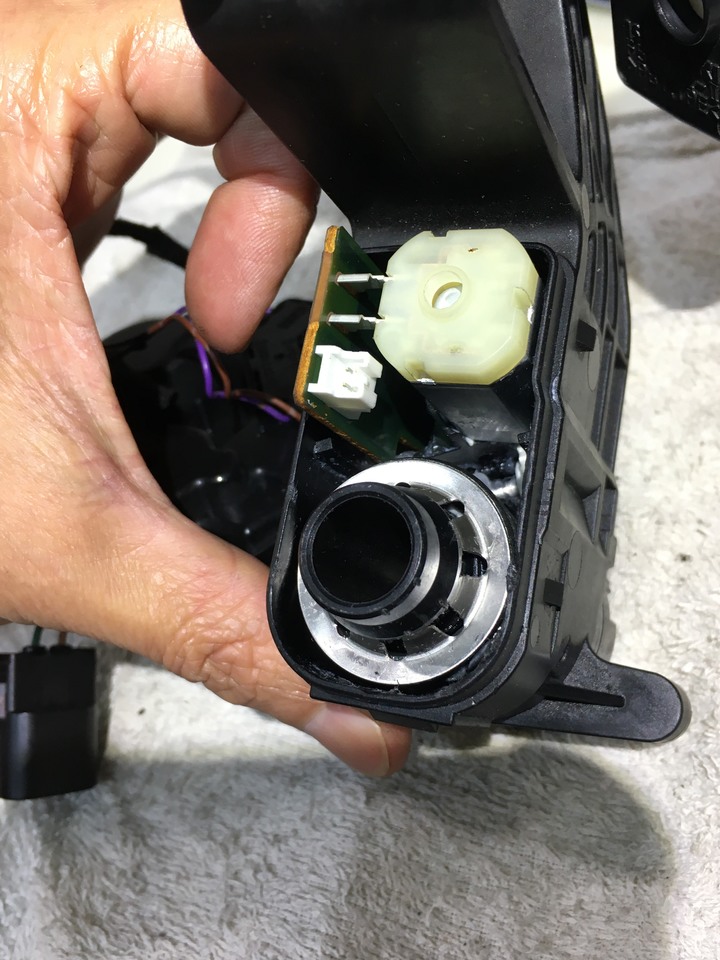

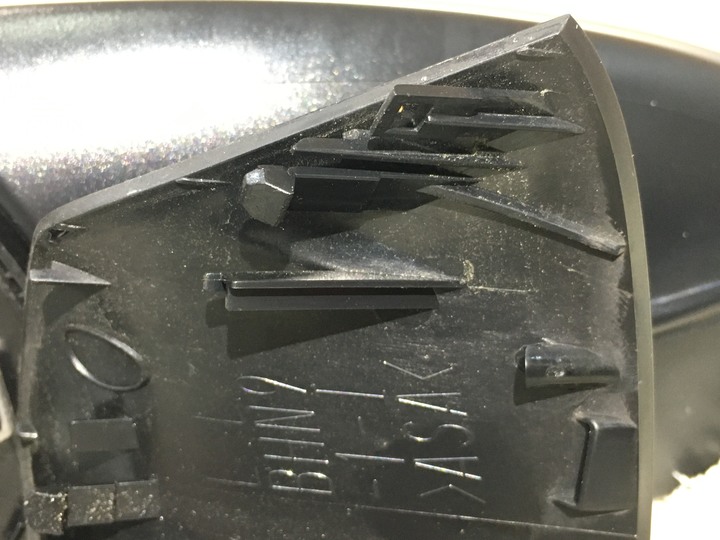

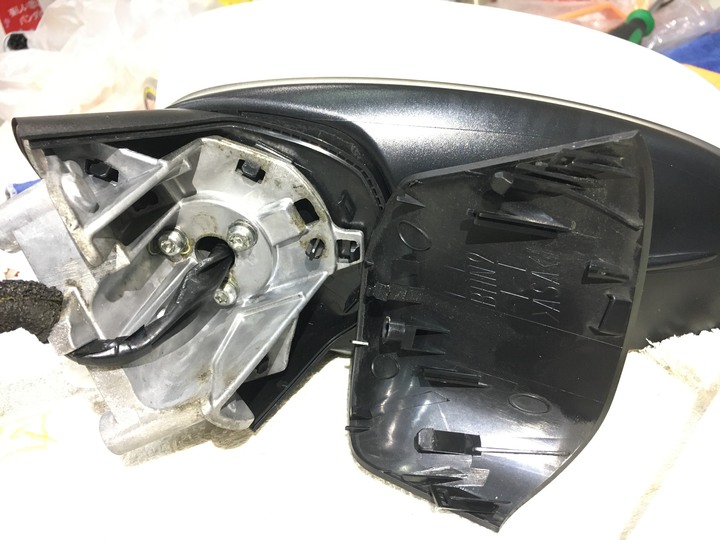

3.鏡座的對應卡榫:

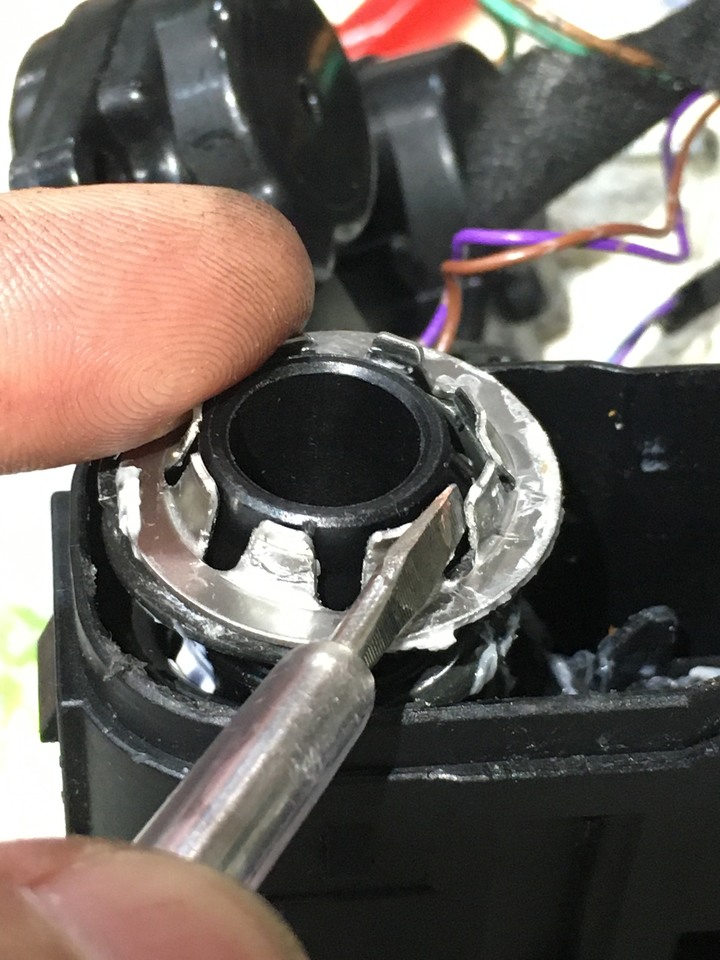

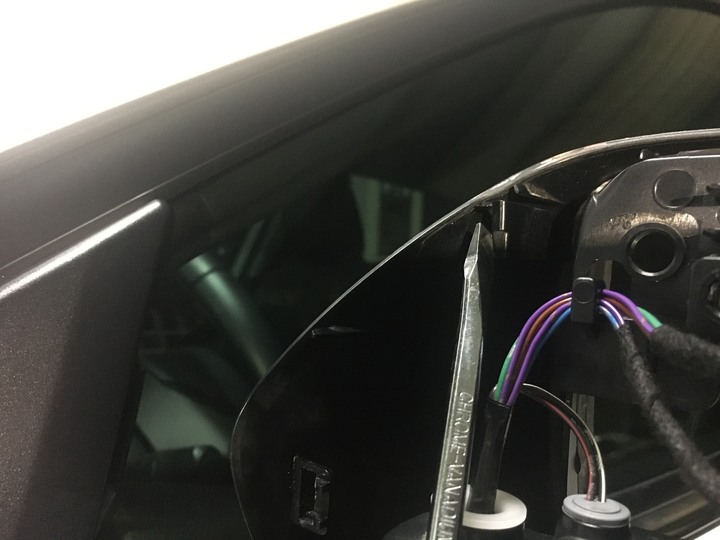

4. 彈簧卡片用大小合適的一字起子,撬開卡榫片:

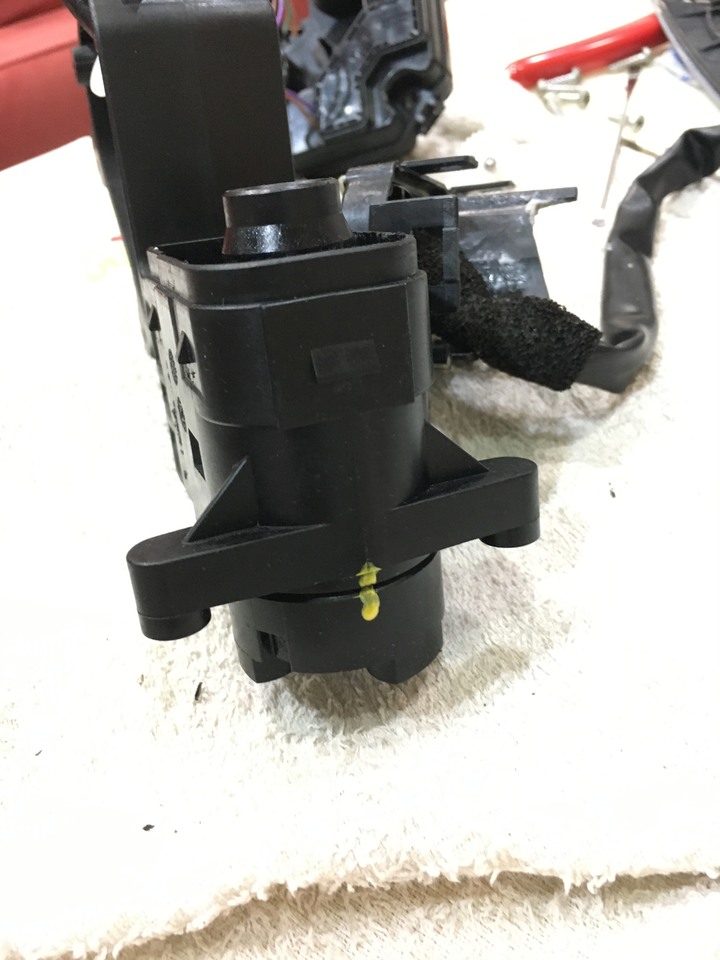

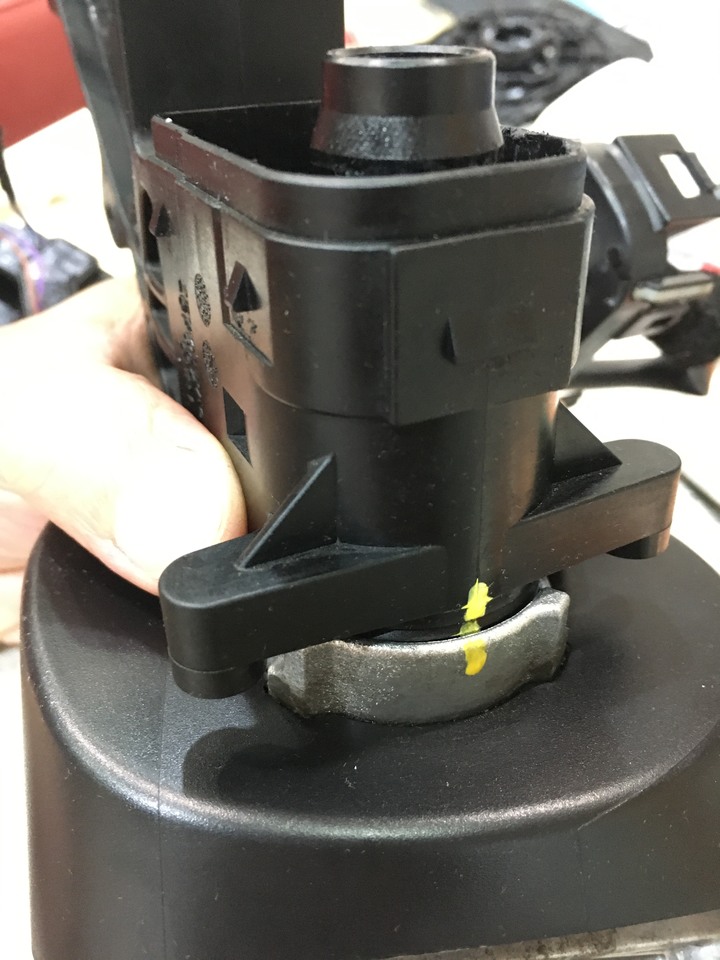

5.拆開軸心時,做個記號,便於之後裝回:

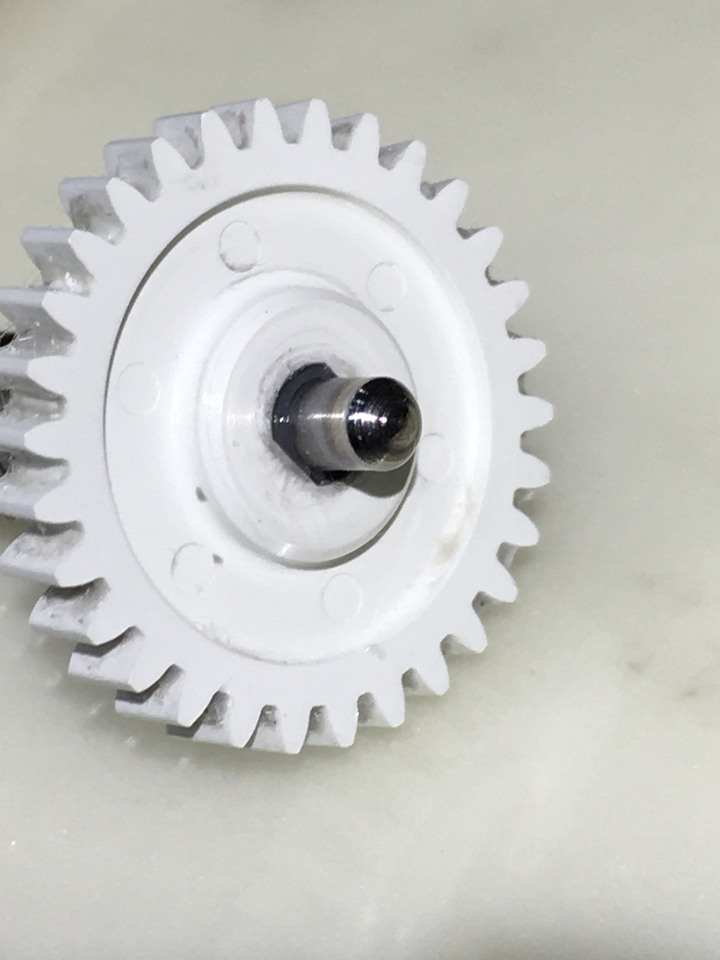

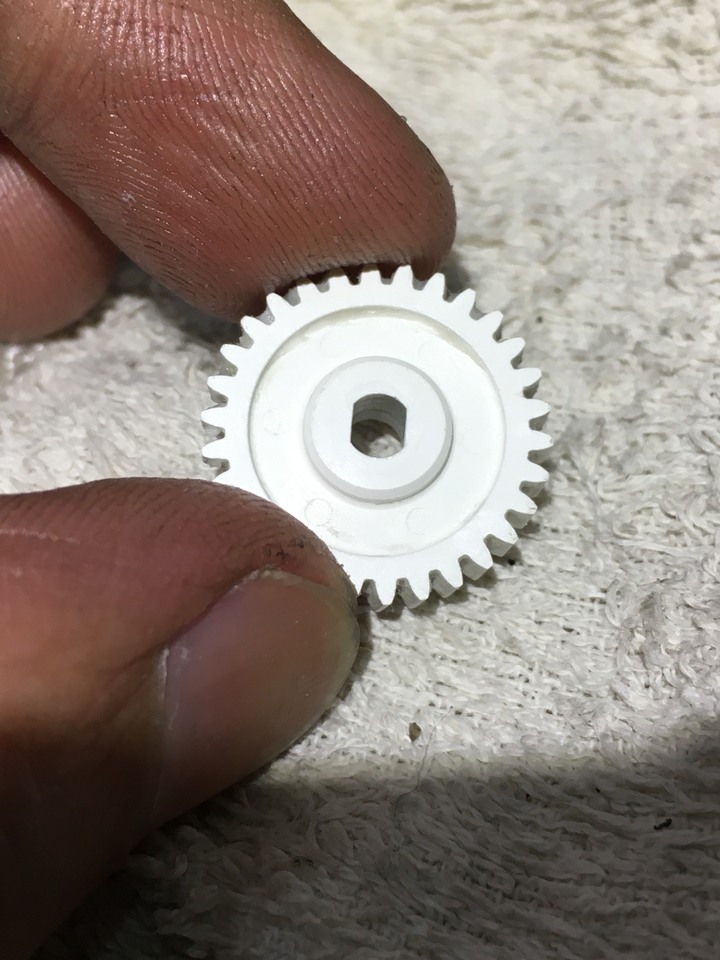

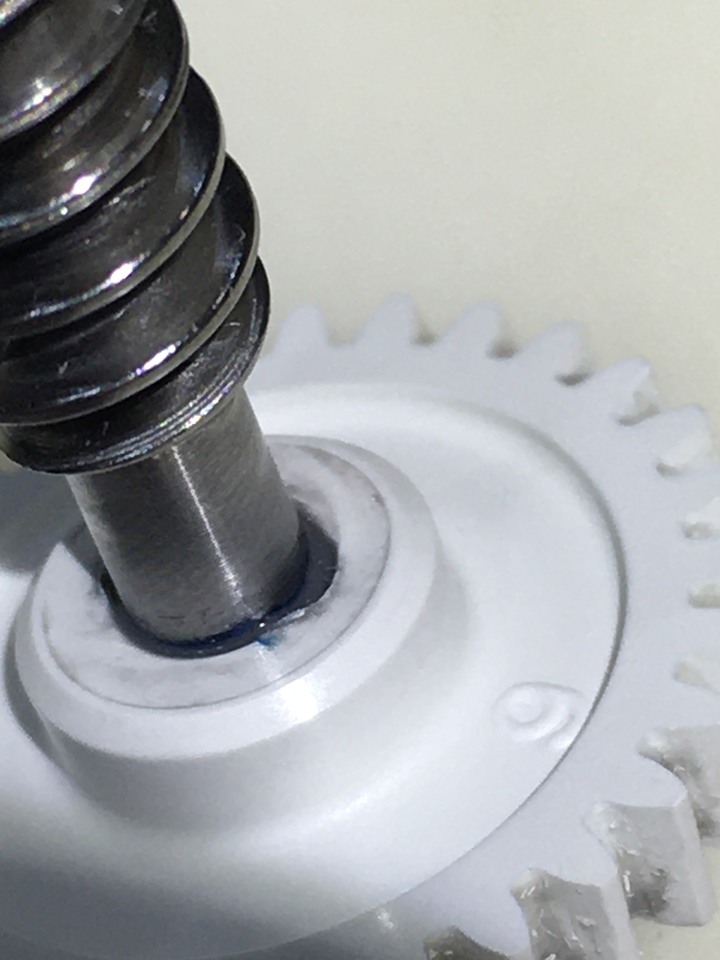

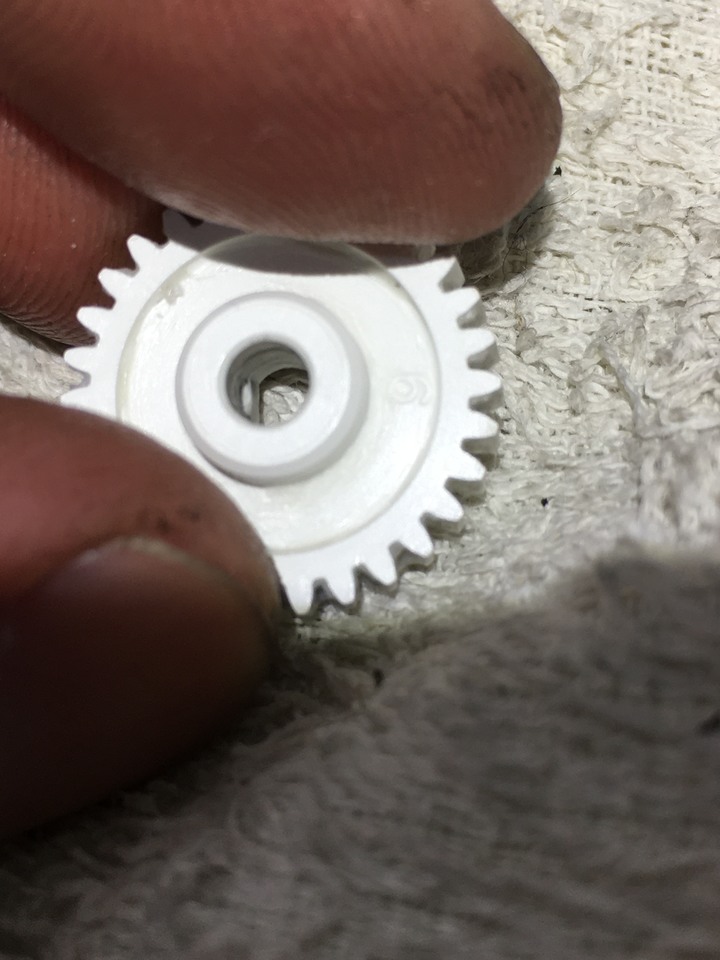

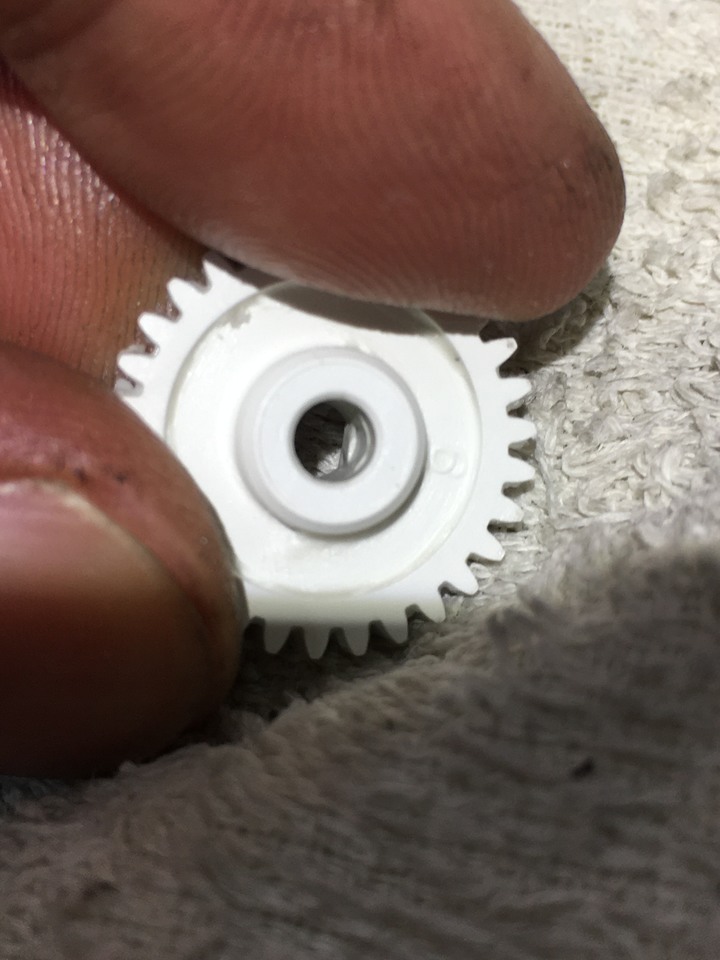

6.齒輪內的卡扣,已經大部分磨損圓掉,插到最底時,還可以卡到一部分,但塑膠齒與金屬棒間的位置會錯誤而無法裝入:

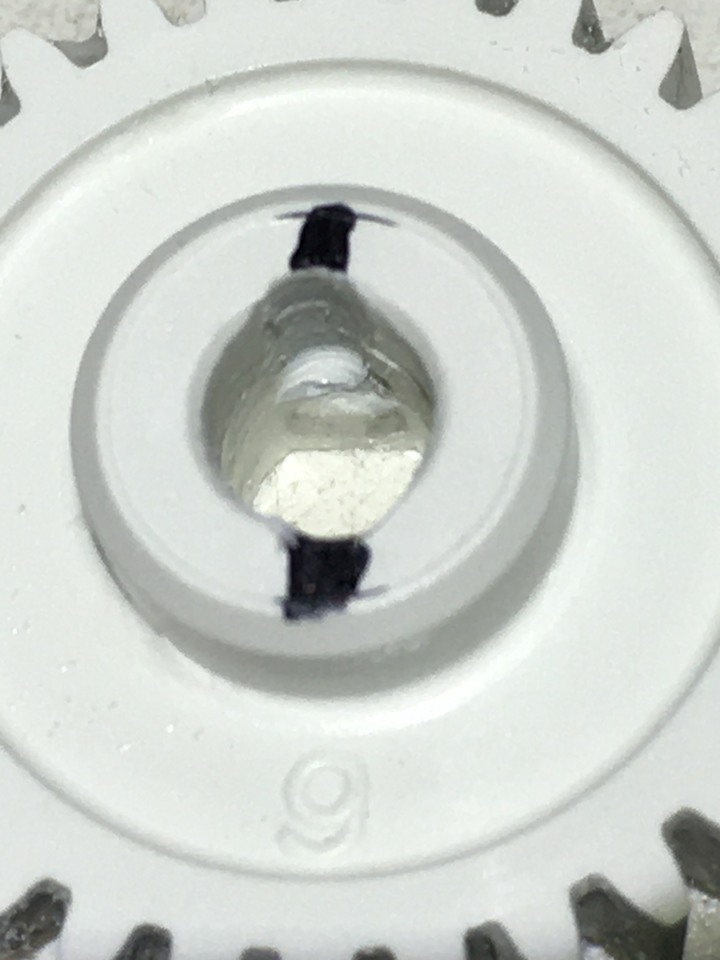

7.將內部的表面模粗(沒磨圓的卡榫部位不要磨到),對應金屬棒平坦的部位,多磨一個凹溝,
目的是希望這部分有較多的 AB膠,希望讓夠硬的 AB膠能形成新的卡榫,而不是光靠 AB 膠的黏著力來克服扭力

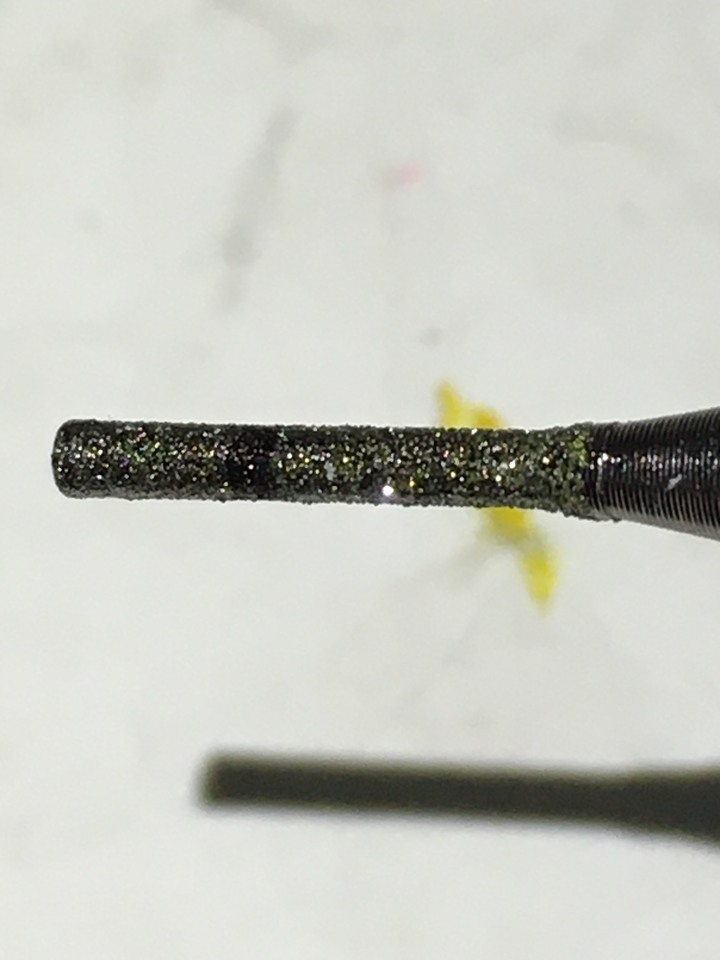

磨棒上先做記號,以免磨過深:
上膠前需要先確認塑膠齒與金屬棒的對應位置,黏死後,位置錯誤會無法裝入
上AB膠後盡量 24小時內不要受力

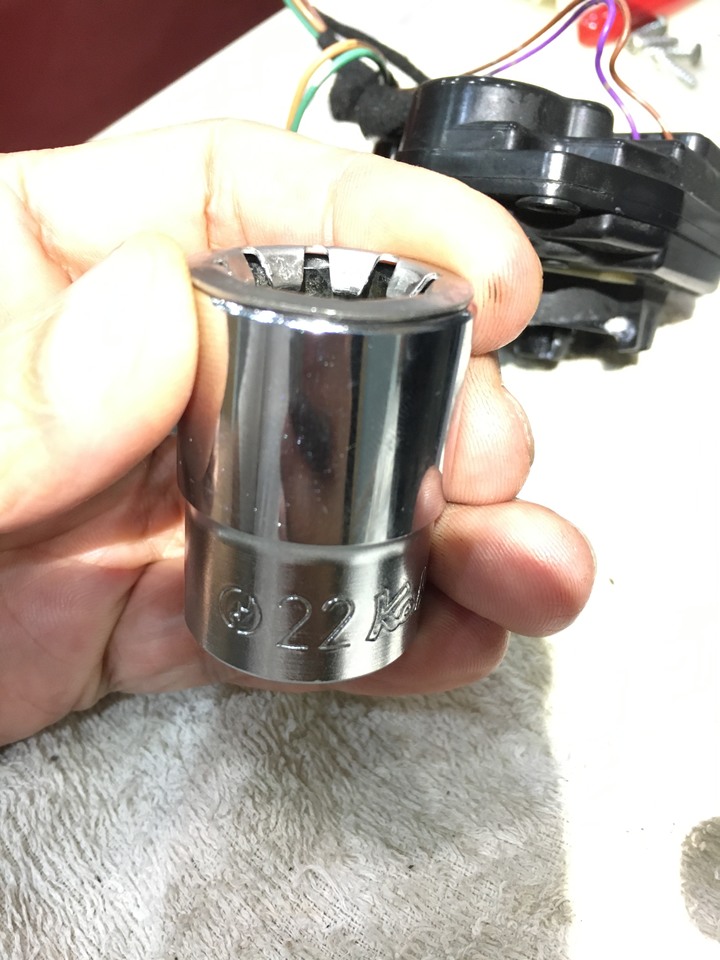

8.彈簧卡片整形後可用 21~22mm 套筒壓回(壓電線的彈簧卡片可用 12~13mm套筒)

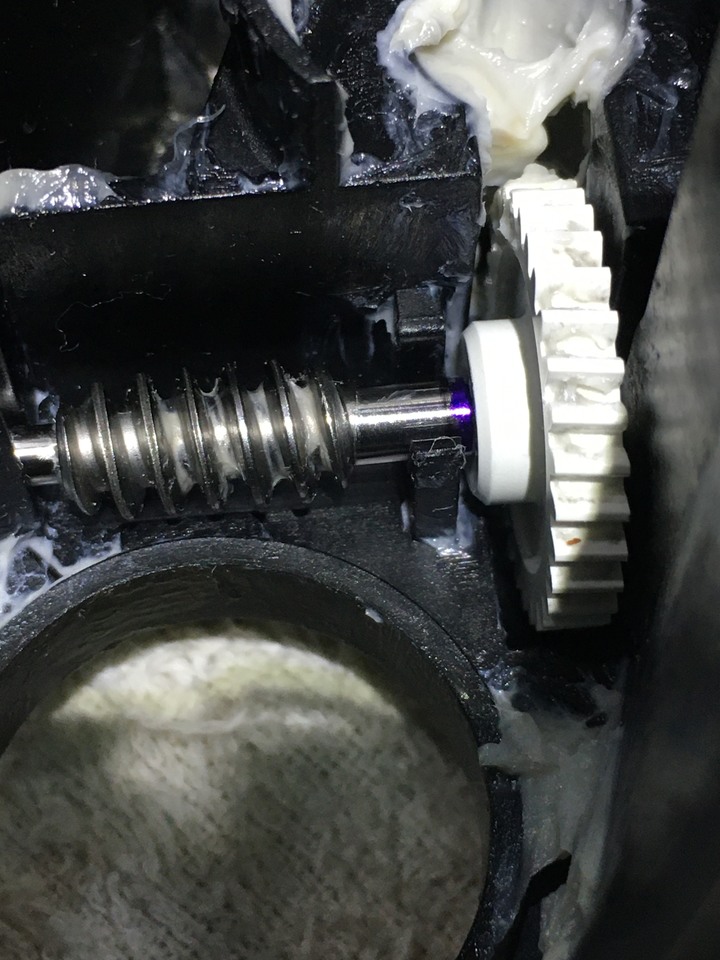

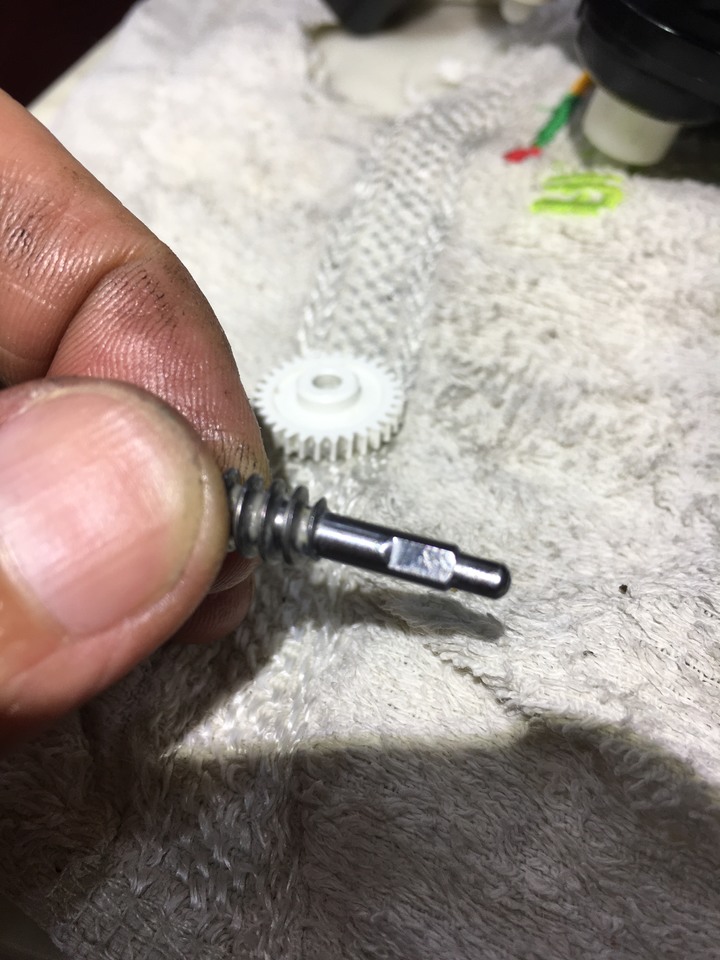

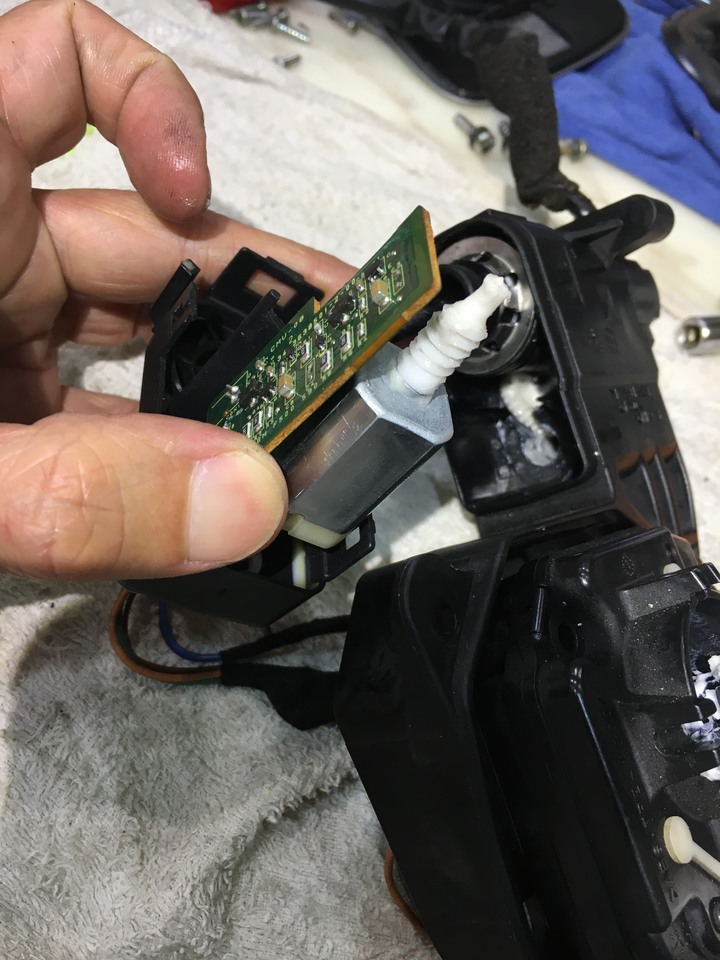

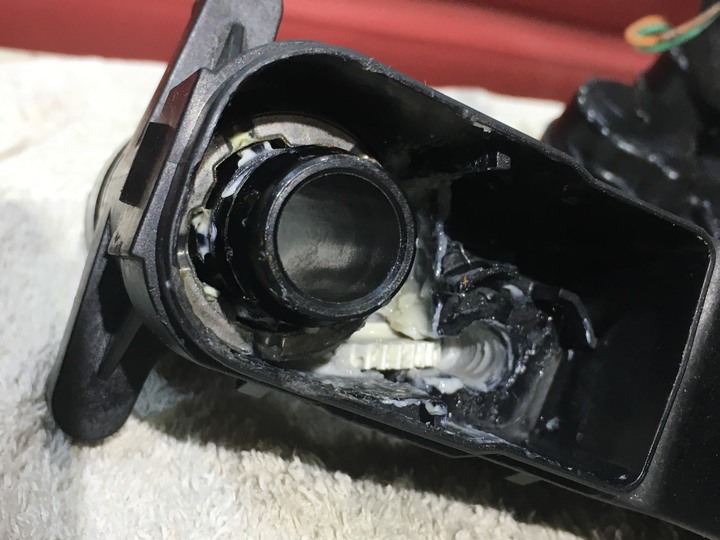

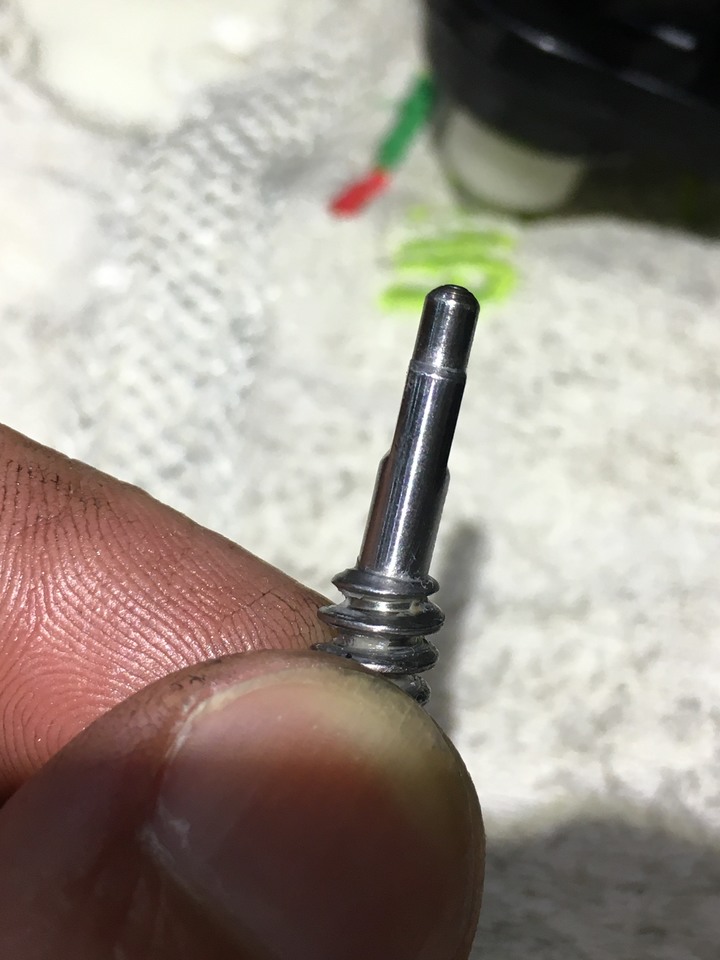

9.馬達裝回時,先把塑膠蝸型齒輪插回馬達軸對準到底,再裝入,可以避免膠蝸型齒輪與馬達軸的卡榫枚對準:

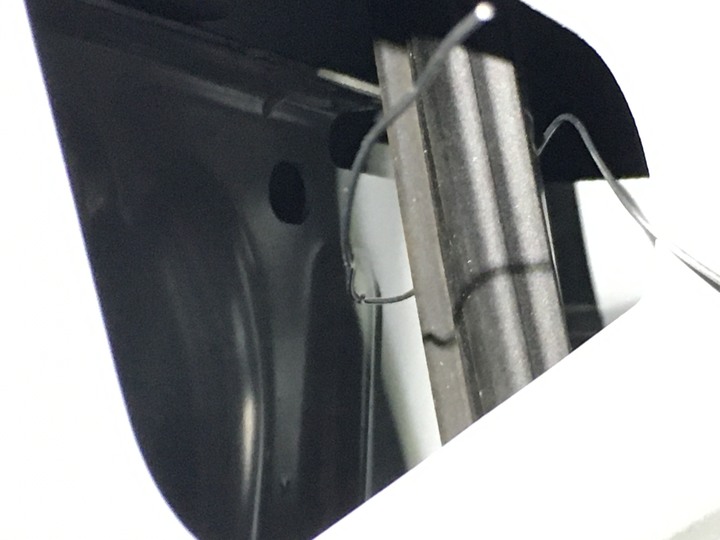

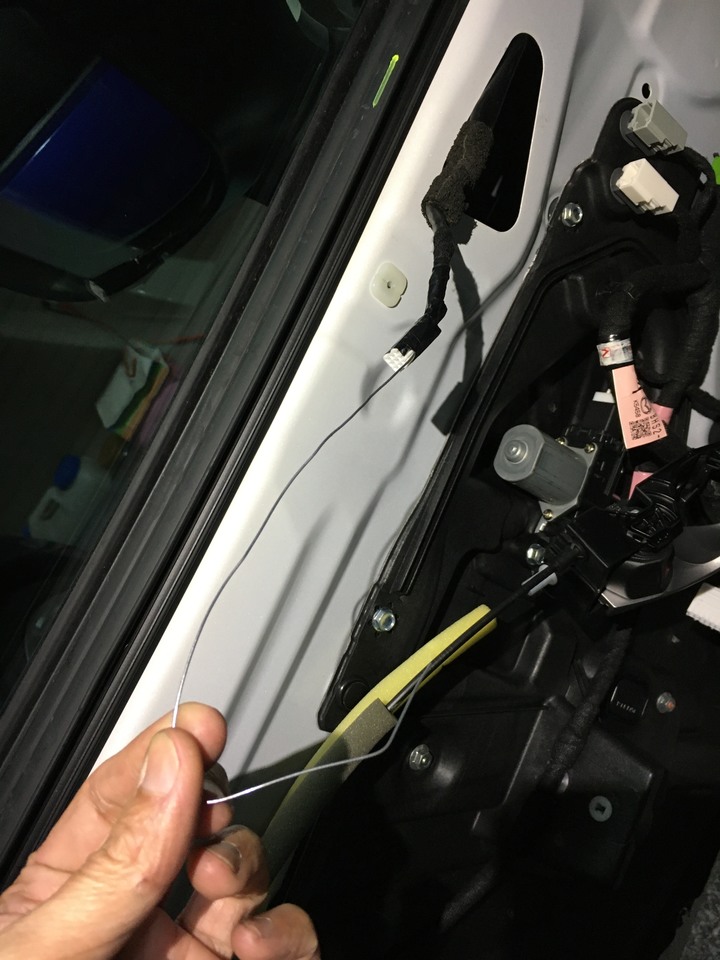

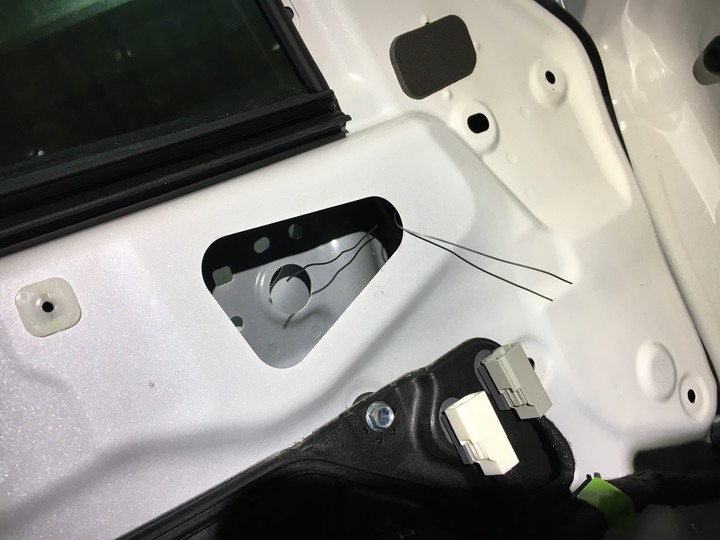

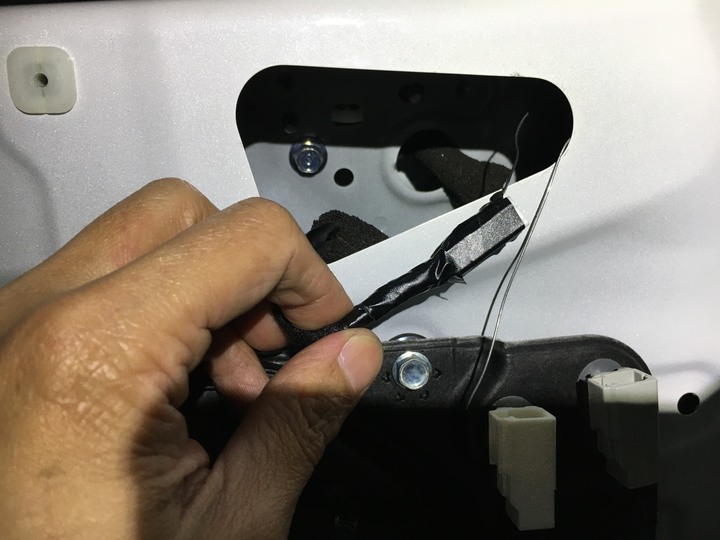

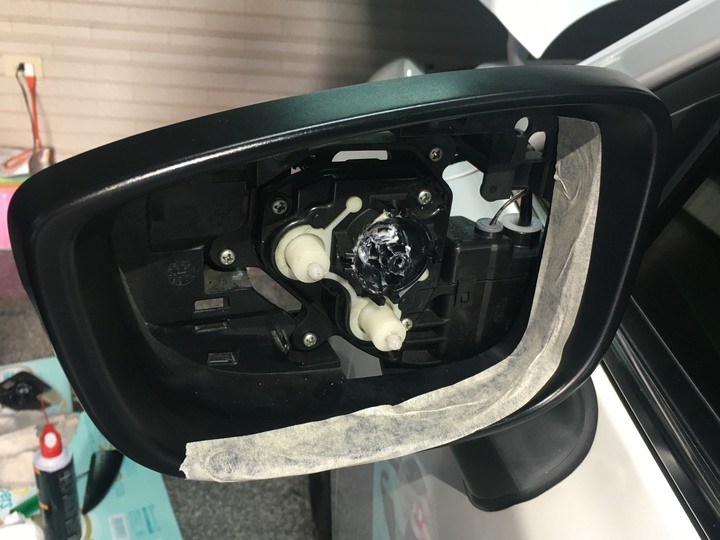

10.安裝照後鏡時,我是先用細鐵絲繞過玻璃的軌道,再把照後鏡電線黏到細鐵絲來拉線,與影片的順序不太一樣:
潤滑油我使用手上現成的鐵氟龍潤滑油脂
本來是拆開確認損壞零件才知道要買那些零件,但都拆下了,乾脆用 AB 膠修復看可以用多久?
目前使用幾天而已是很正常.
修復以前,後視鏡已經完全無法動作,馬達完全空轉,但可以用手硬應推開與收折
從拆看的機械設計來看,是可以用手硬應推開與收折,但內部的齒輪會受到反向力,前面黏合的部位就可能會脫落
