Michael1973 wrote:
...(恕刪)
補一下網址
http://mazda3revolution.com/forums/sendmessage.php#/forumsite/20910/topics/64634?page=3
安裝時，安全起見...記得先斷B+電源。
安裝的困難點應該只有電源部分...
一般市售AM倒車CCD套件都是直接吃倒車燈+12V的居多...
而Mazda3原廠所提供的電源僅有+6V...
部分吃+12V的CCD可能無法正常驅動...
所以要找到可以吃+6V input的CCD是關鍵...
或是直接Bypass原廠的6V電源...改吃車體的倒車燈+12V電源也可以~
以下是小弟先前土炮自己裝的配線方式...

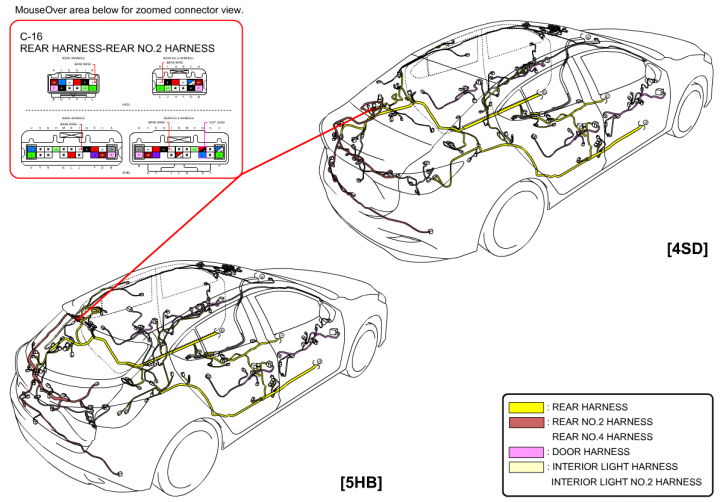

原廠C-16 Connector 車體位置配置圖：
C-16 Connector Pin Define：

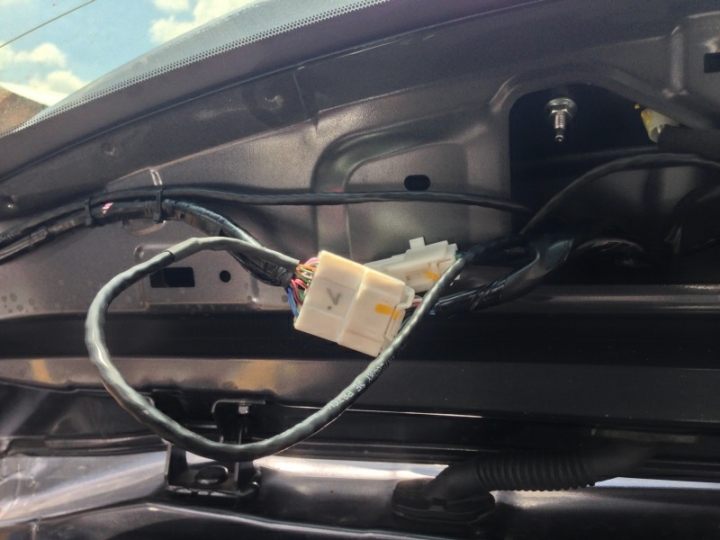

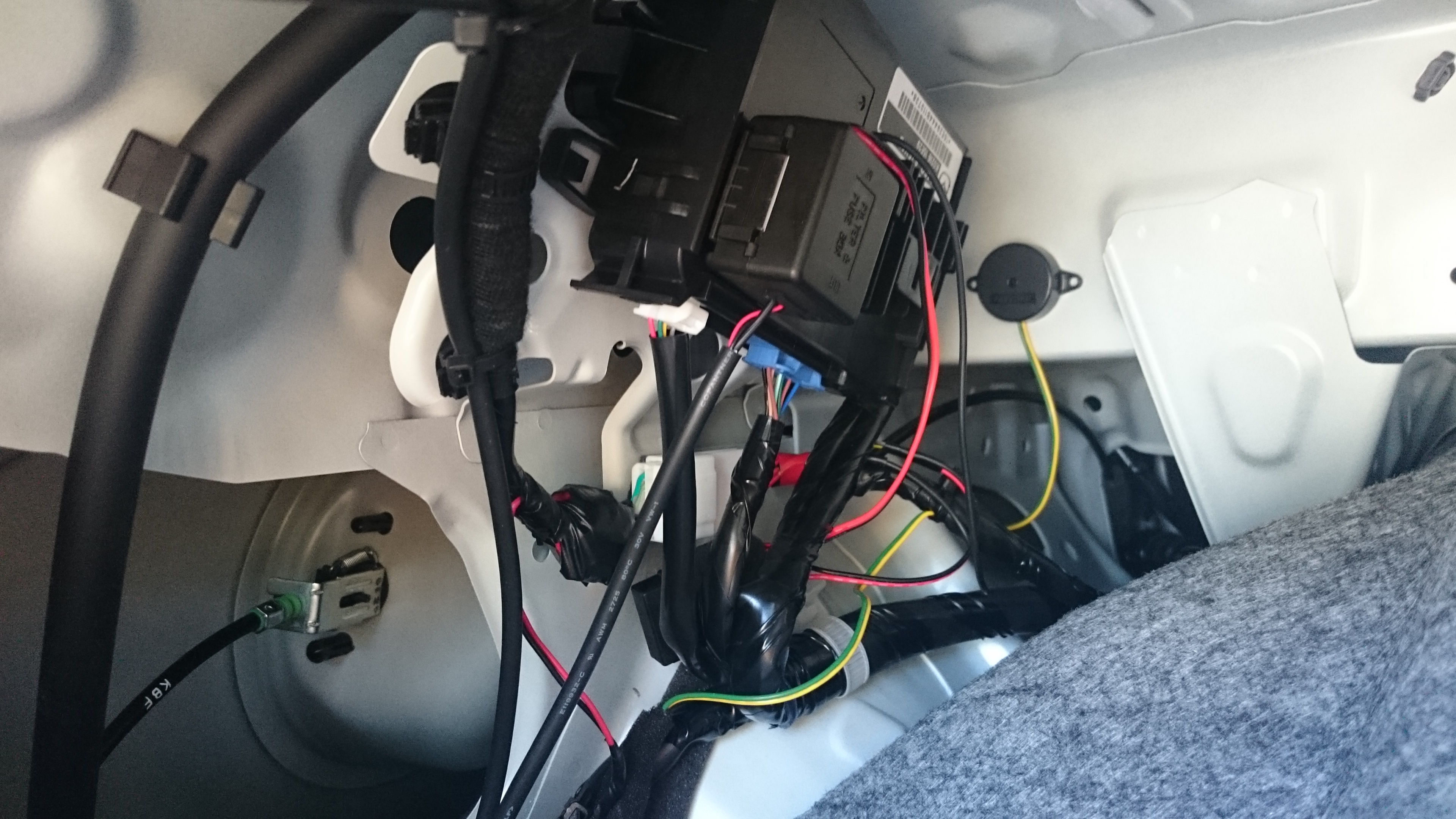

實車C-16位置：

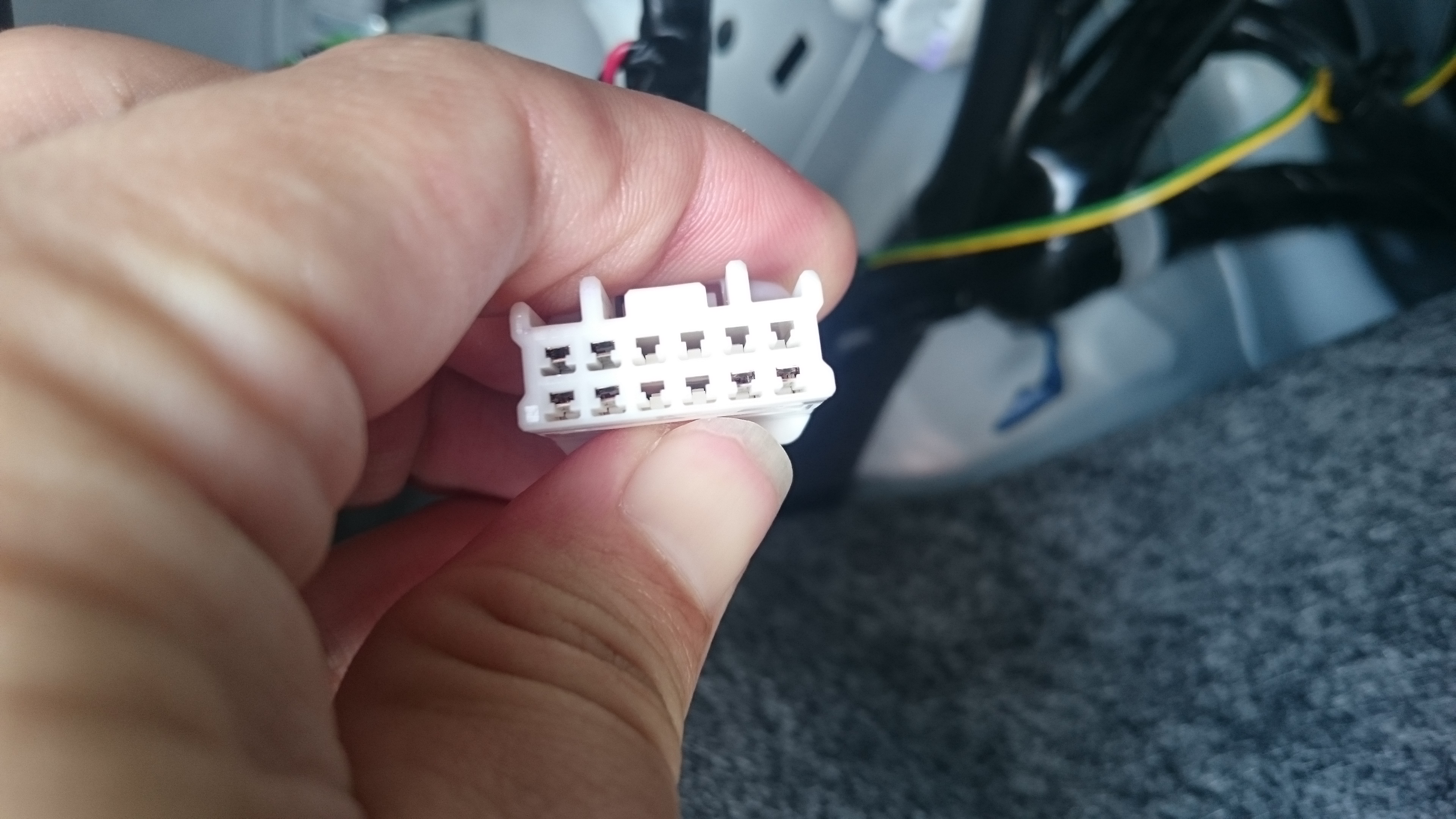

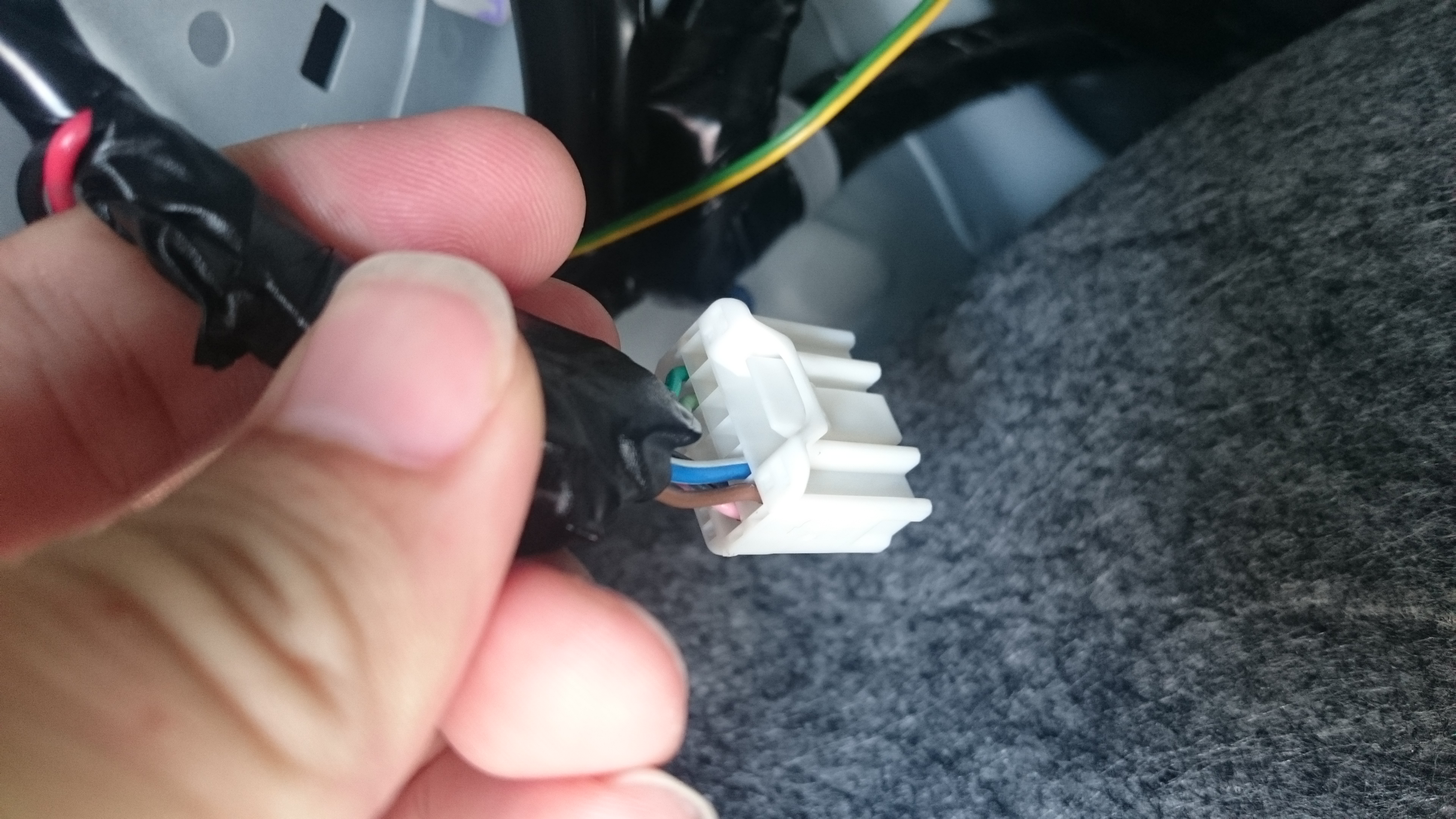

C-16外觀正面

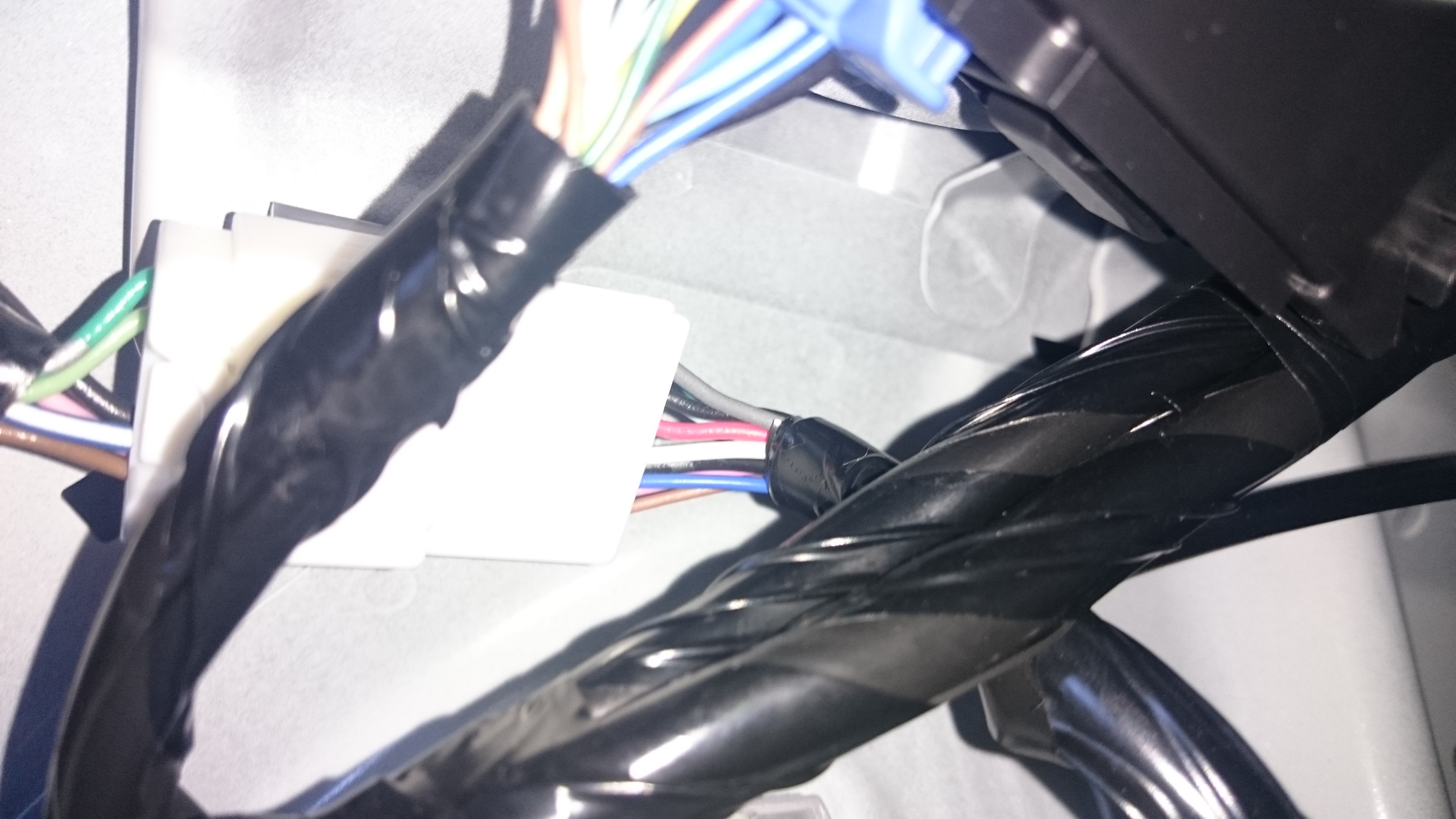

C-16外觀背面

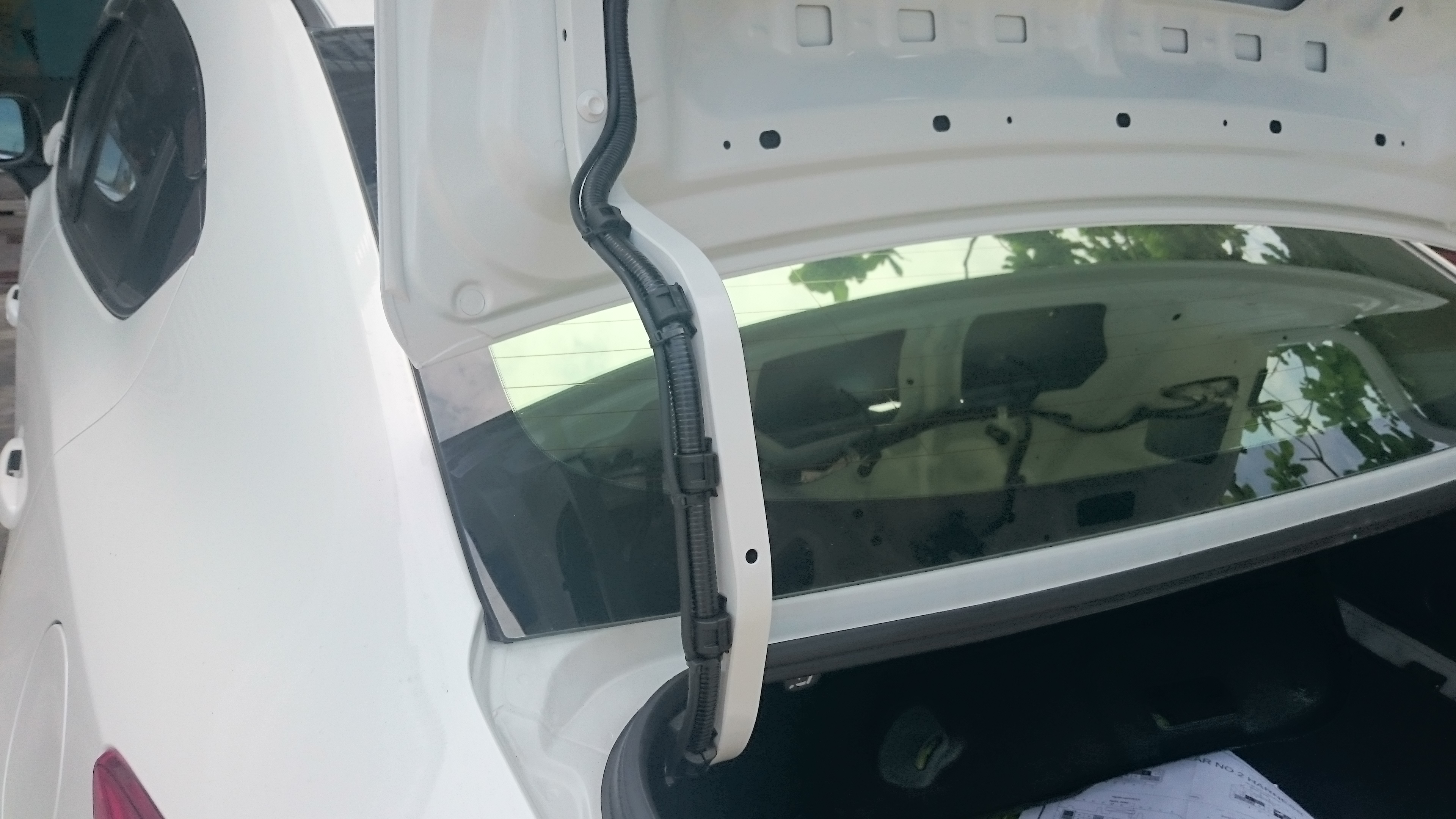

CCD走線方式-1：

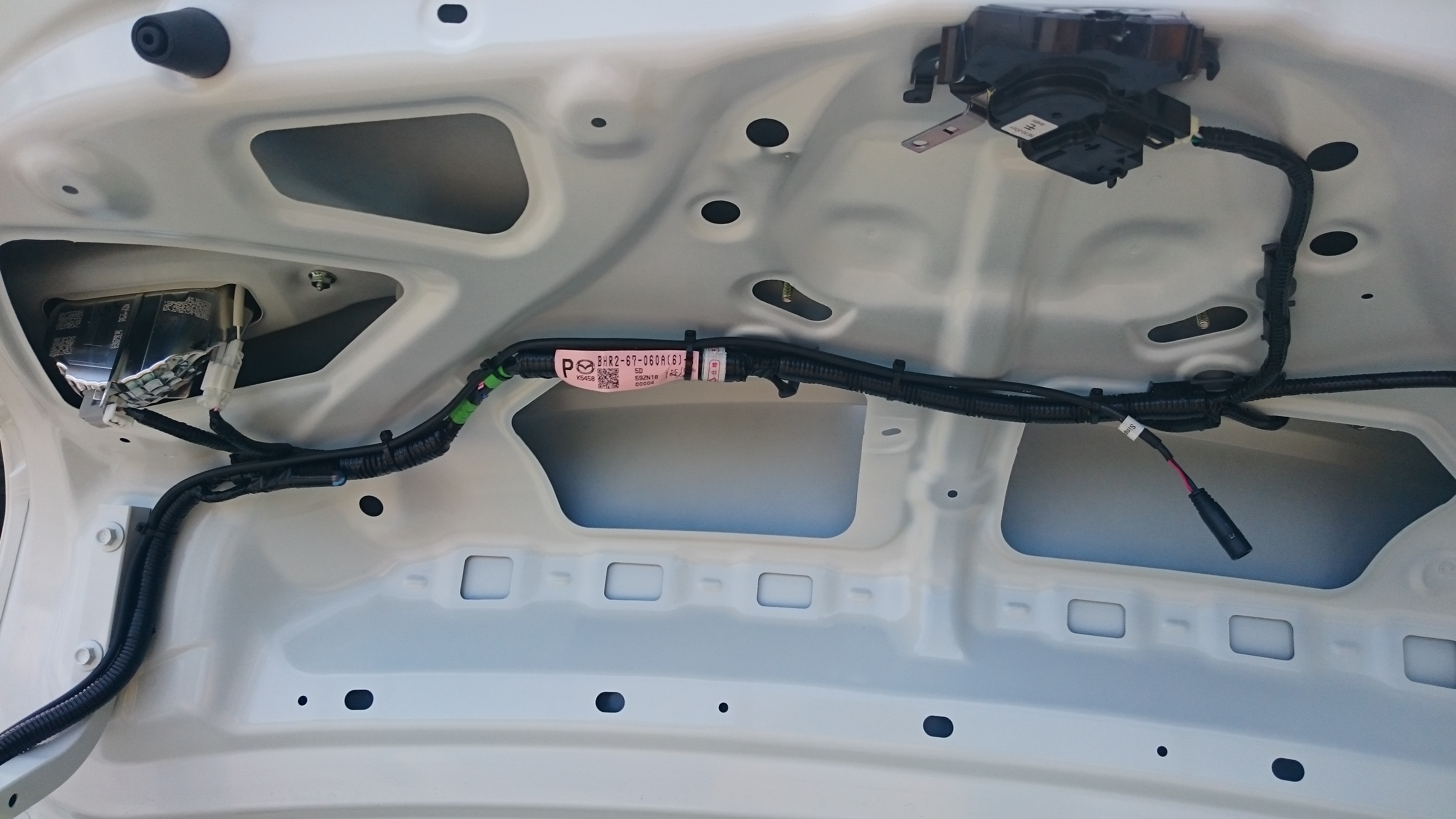

CCD走線方式-2：
終端6V to 3.3V電源盒配置方式：

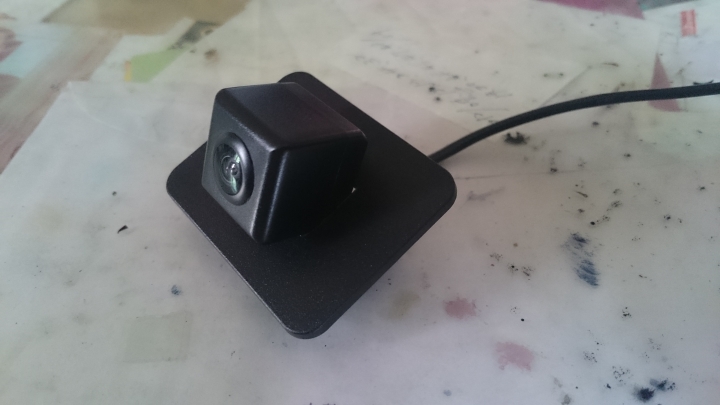

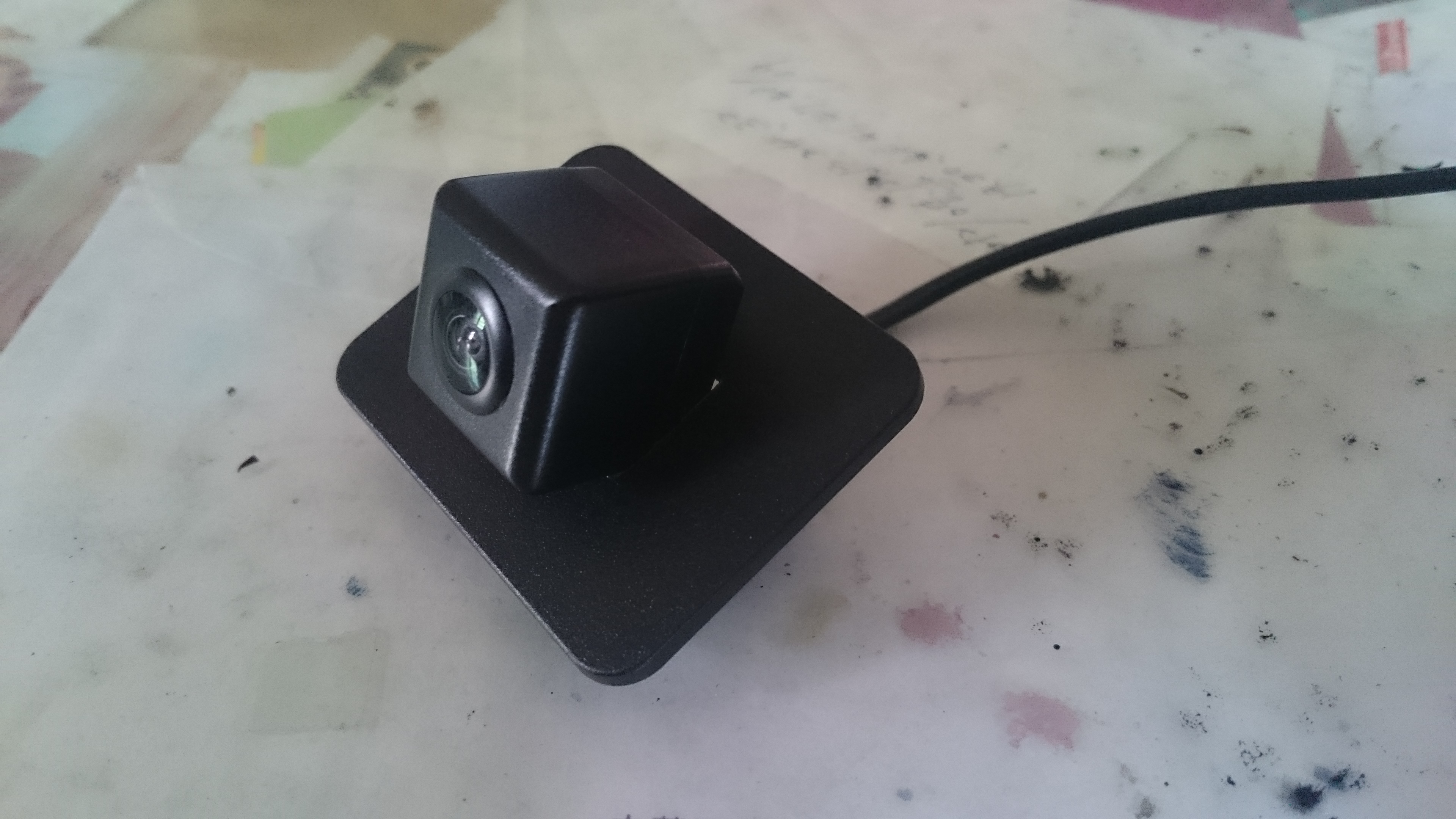

土炮CCD本體：

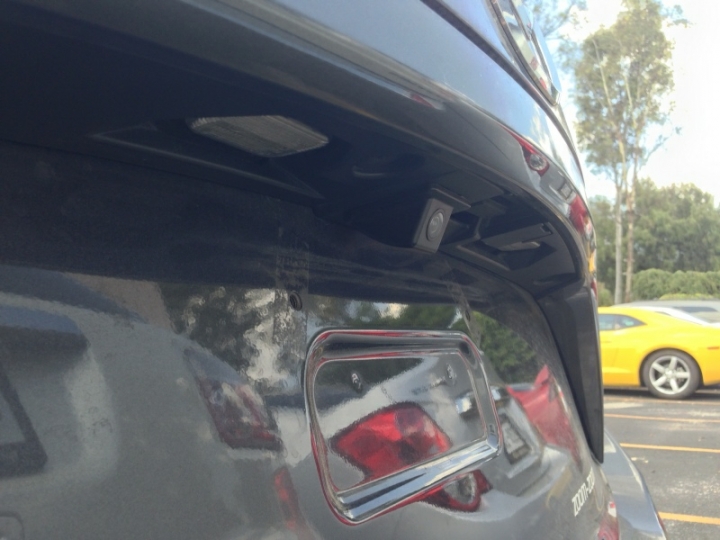

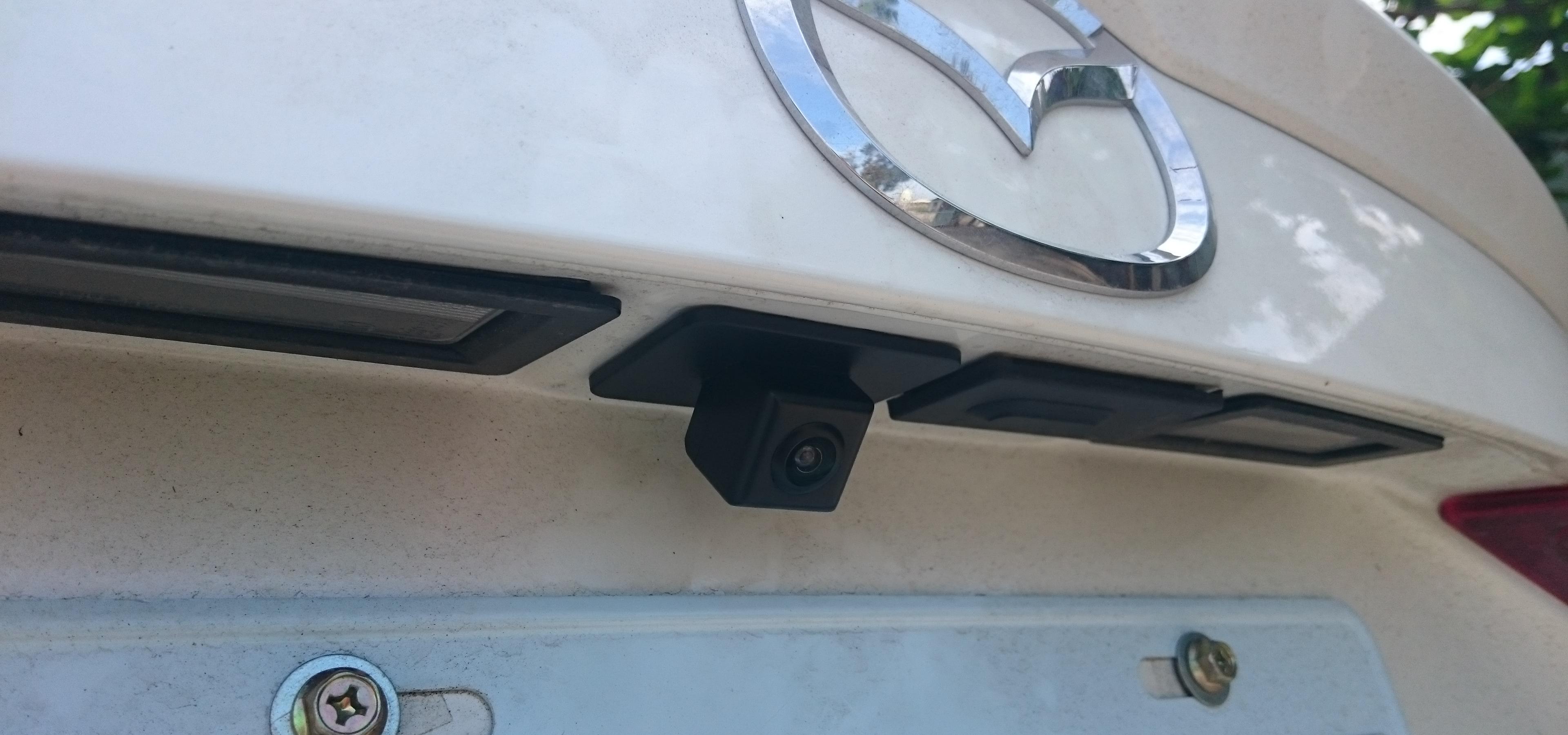

完工圖-1

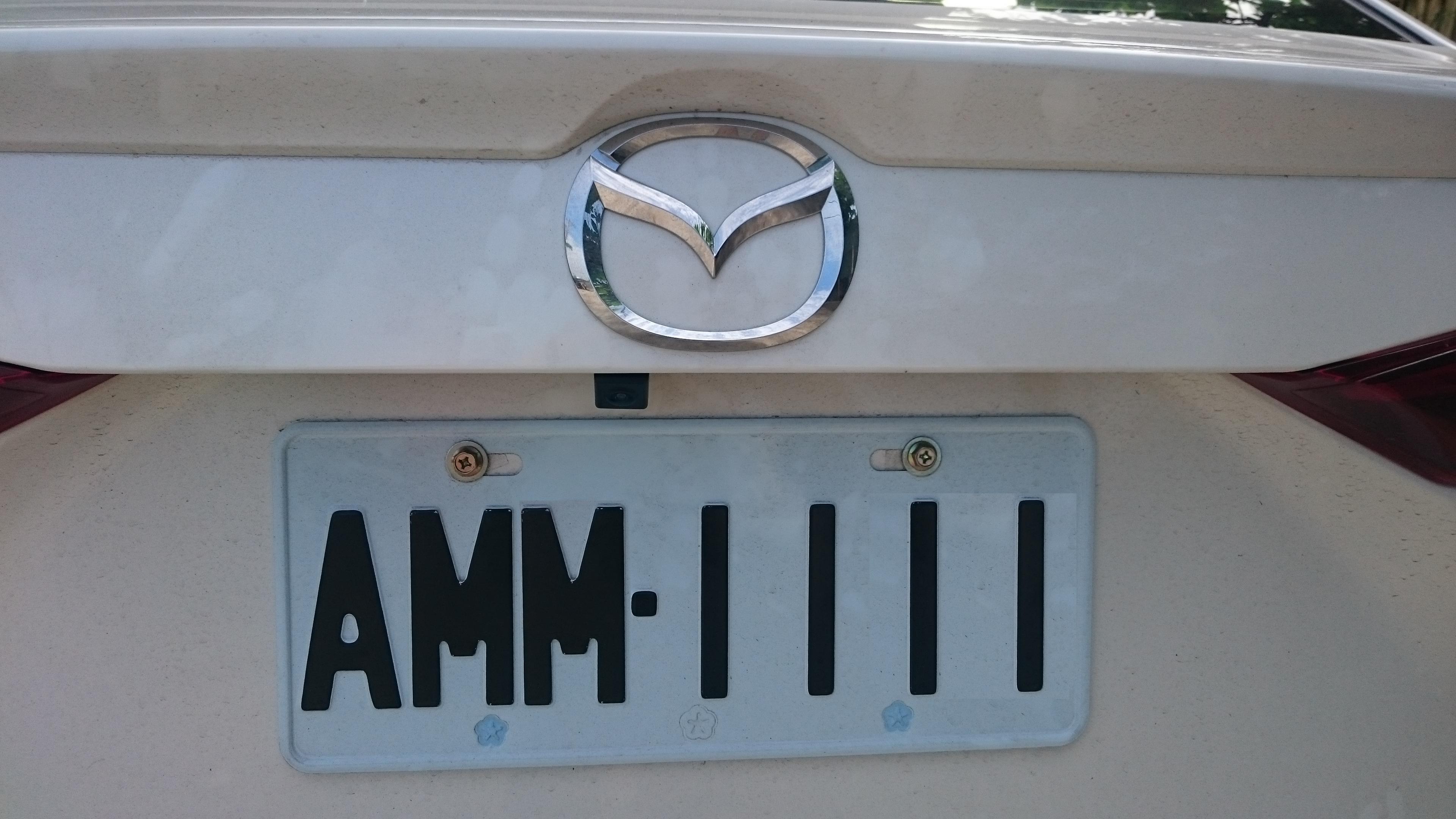

完工圖-2

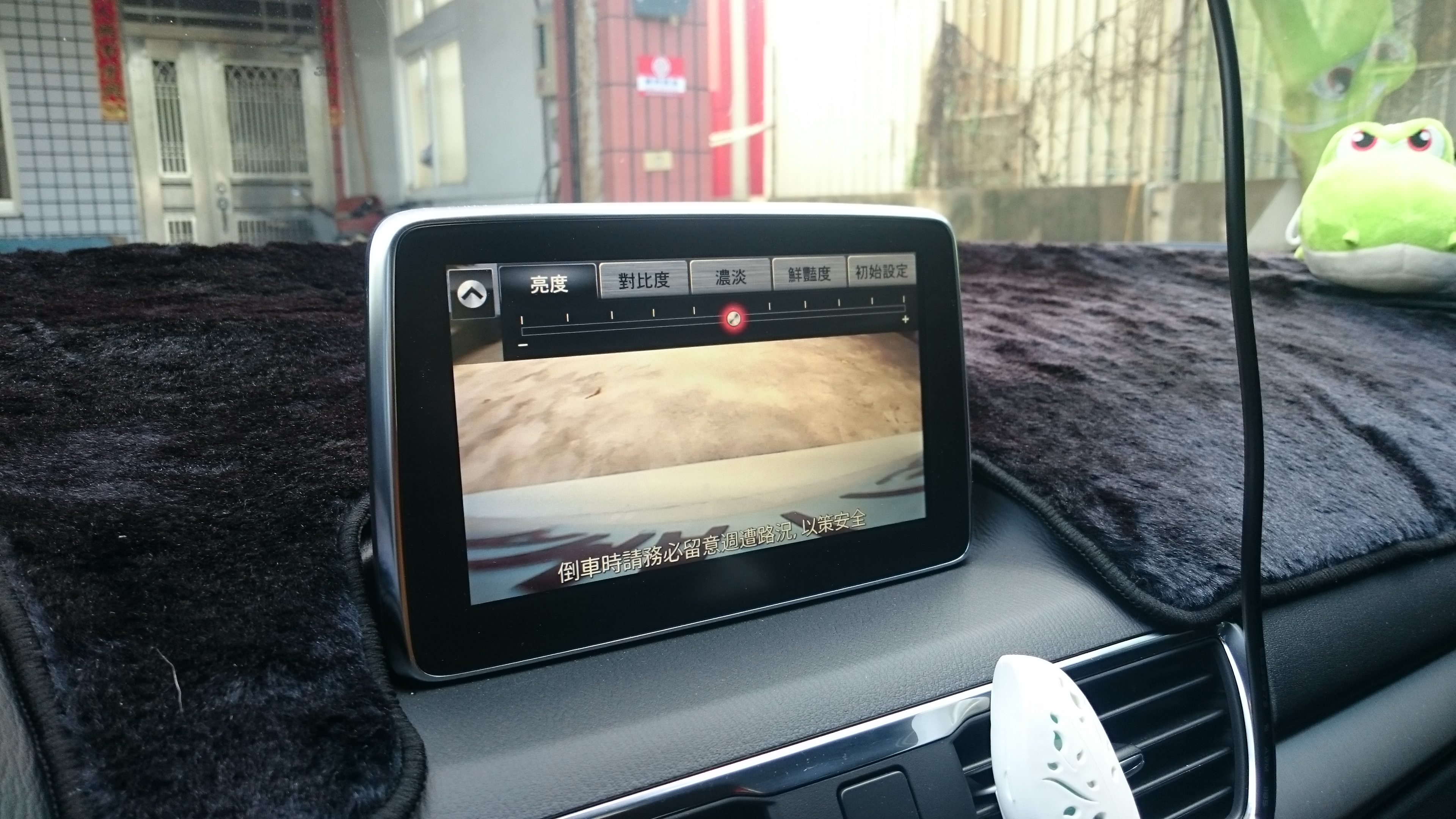

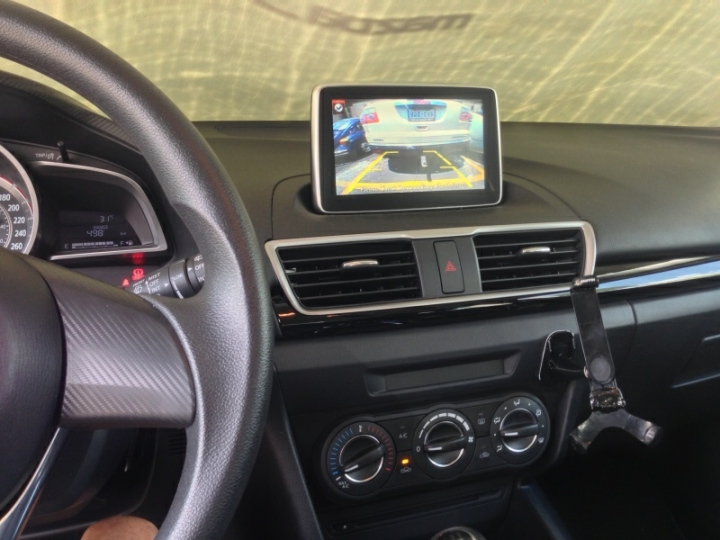

實測效果：
