請問mazda5要DIY冷光踏板的電源要接那兩條色線呢?

elonyang

elonyang
個人積分：215分
文章編號：26894903

215分

樓主

2011-03-31 17:37

請問mazda5要DIY冷光踏板的電源要接那兩條色線呢?

要與車門連動&解除防盜時都能亮燈

2011-03-31 17:37 發佈

文章關鍵字 MAZDA5 冷光踏板電源色線

maydays500

maydays500
個人積分：43分
文章編號：26922794

43分

2樓

2011-04-01 20:27

elonyang wrote:
請問mazda5要D...(恕刪)

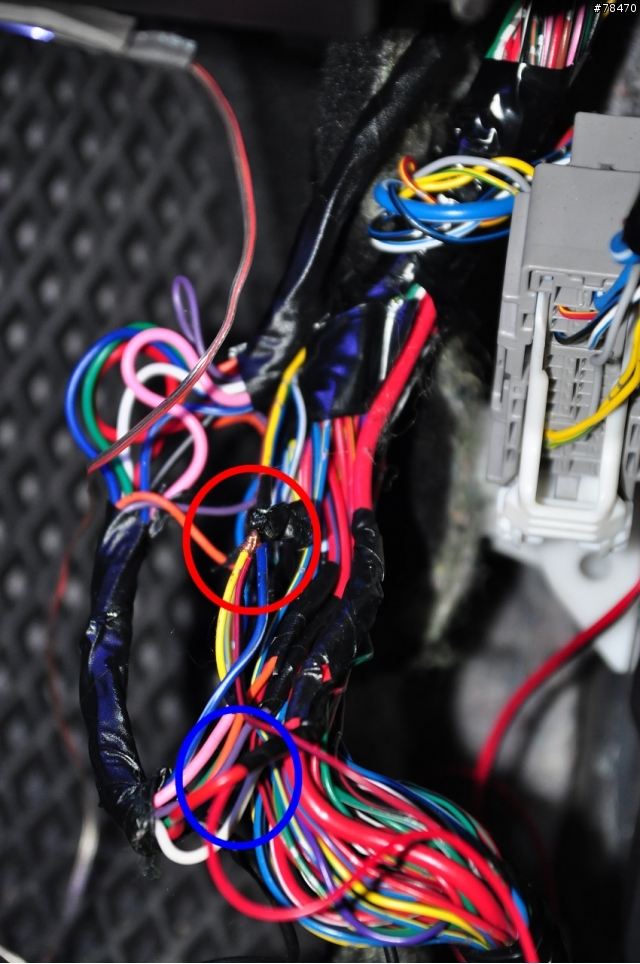

請看下圖..

先將副駕駛座手套箱下方內飾板拆下..
再把地毯翻開..即可看到一大綑線組..

圖片上方紅色圈圈為負電..接線組黃色與藍色..
第一條黃色與第三條藍色為線組內的線..
(第三條是藍色非藍白色..應該是電線扒開時有點白色絕緣皮殘留..)
中間那條黑紅色為冷光踏板負電..
圖片下方藍色圈圈就簡單了..
冷光踏板紅色線正電接線組較粗的紅色線..
這樣可與車門連動及防盜器解除會亮..另外電門OFF時也會亮喔!

舒馬克相信 '' 技術可以彌補一切 ''

elonyang

elonyang
個人積分：215分
文章編號：26924019

215分

樓主

2011-04-01 21:36

maydays500 wrote:
請看下圖..先將副駕...(恕刪)

抄收有感謝~~

簡訊有收到囉!

ideatime

ideatime
個人積分：23分
文章編號：26928337

23分

4樓

2011-04-02 0:54

小旭
上次沒有看到完,還以為是藍白線,我接了沒有動作....

後來還是閱讀燈才是王道~^^

台南小市民

台南小市民
個人積分：0分
文章編號：34080522

0分

5樓

2012-02-24 0:05

我的小愛也想DIY白金LED踏板~可是拆開閱讀燈發現電源線(紅+黃+藍色)三條~傻住~不知哪條是正負極?可否告知~謝謝

今晚我有試著接~可是接黃線都恆亮不會開門亮、關門暗??後來我負極直接接在閱讀燈的負極墊片上就可以開門亮、關門暗，這樣對嗎?
另外我買的LED白金踏板的正級線有附保險絲~但我接到一半阿絲燒掉了?原因是???
<我的接法:中排閱讀燈牽線接四門LED踏墊+中排氣氛燈LED12V燈條>
