iPod your BMW E39 (DIY within 1 hour)

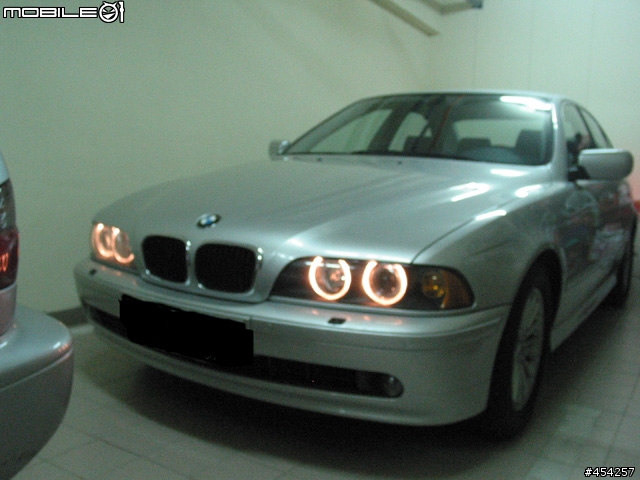

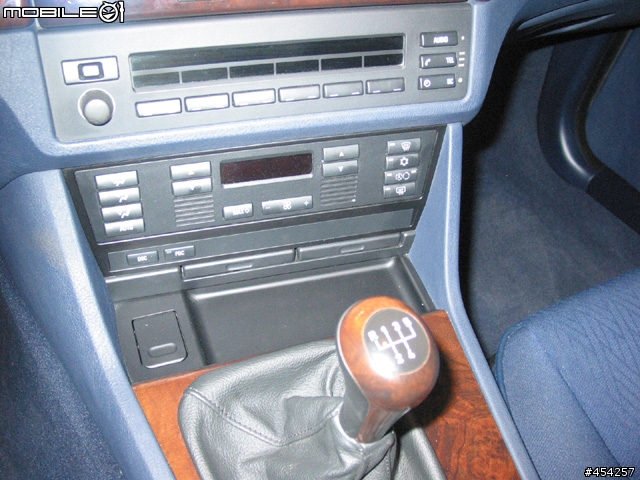

今日主角 (Sorry~ 車庫內燈光不足 + 相機不怎樣好使 )

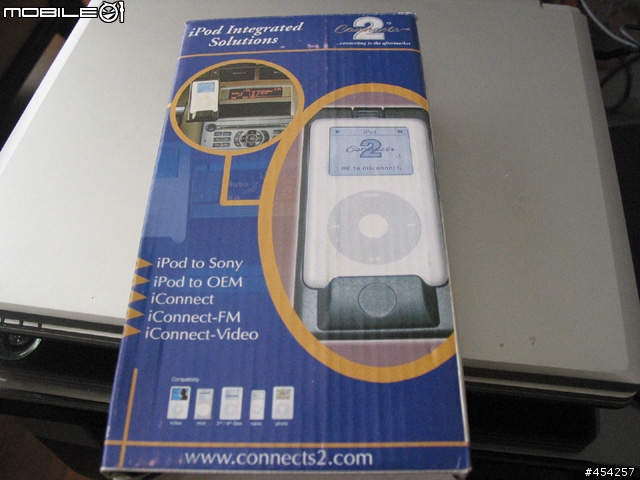

今日配角: Connect2 iPod 整合控制介面 for BMW E39, Made in UK (真罕見)

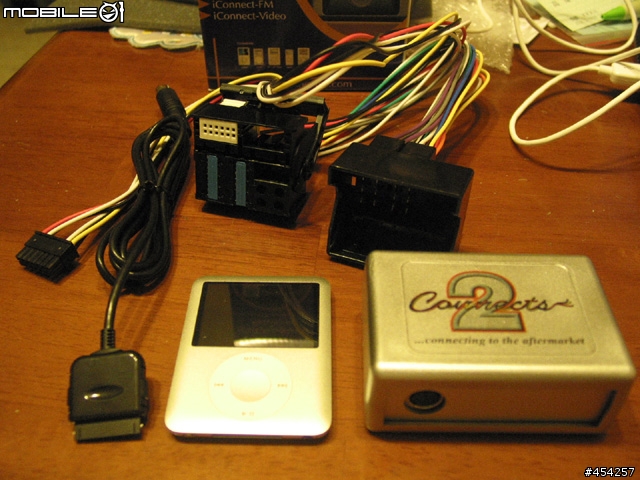

拆開包裝後的內容物 (iPod nano 不在套件之內, 請自備)

此套介面可透過方向盤音響控制鍵直接選曲, 調整音量大小
不過, 安裝此套件後, 原車的CD換片箱將無法使用
For more information about this iPod adapter, please refer to this website:
Connect2 BMW iPod 介面網頁

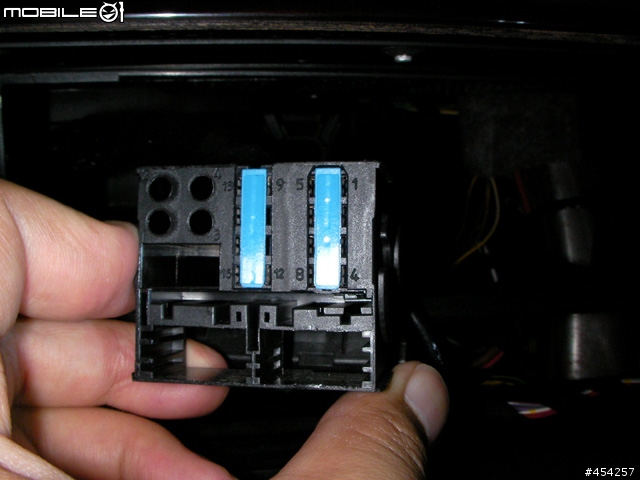

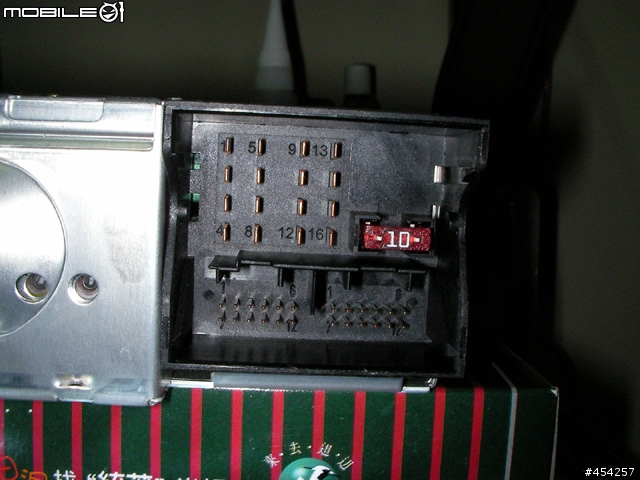

E39 的音響介面又分新舊兩種, 購買之前請先確認, 看來我的車是新型40-pin介面, 幸好沒買錯



怎麼拆下E39原車音響呢? 十分容易

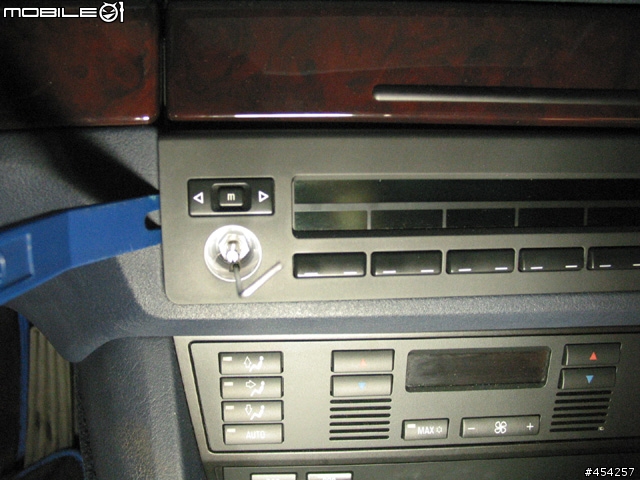

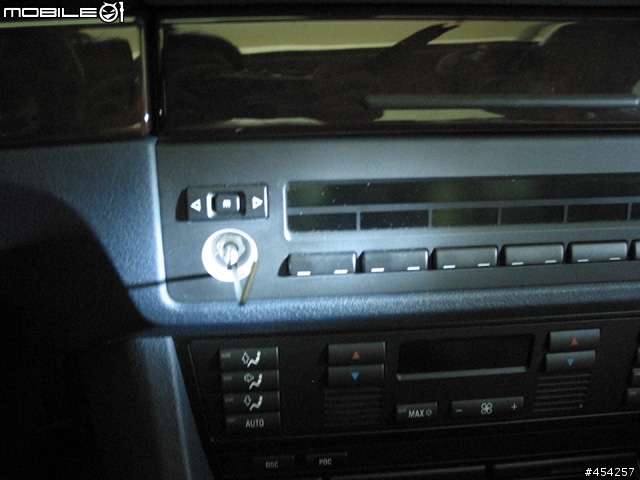

Step 1: 拔下音量開關橡皮蓋, 插上六角板手


Step 2: 轉 90度, 加上工具輔助, 就可把MID取出

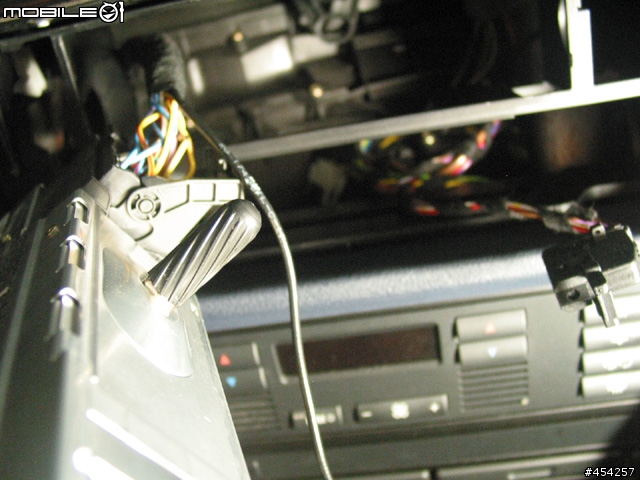

Step 3: 取下MID接線

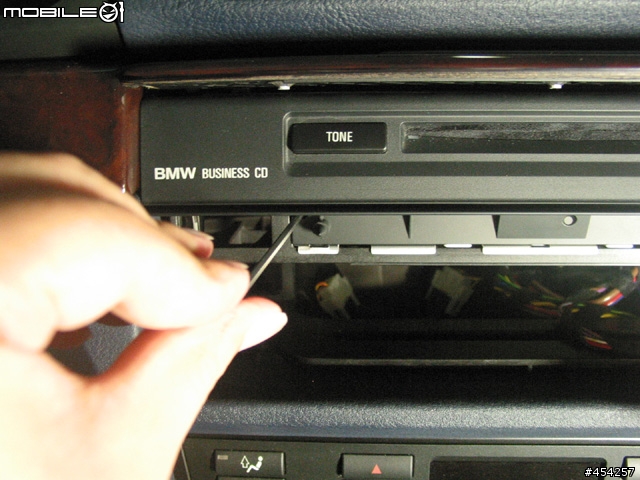

Step 4: 插上六角板手, 旋鬆 (左右有兩顆螺絲), BMW 的精巧設計, 不用擔心小螺絲會掉出來

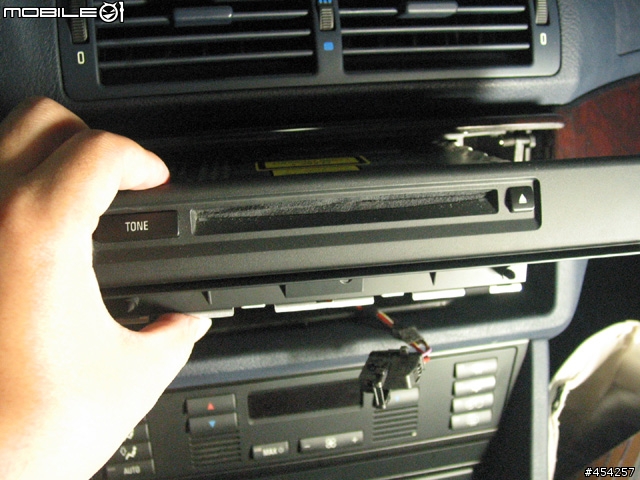

Step 5: 抽出 CD 主機

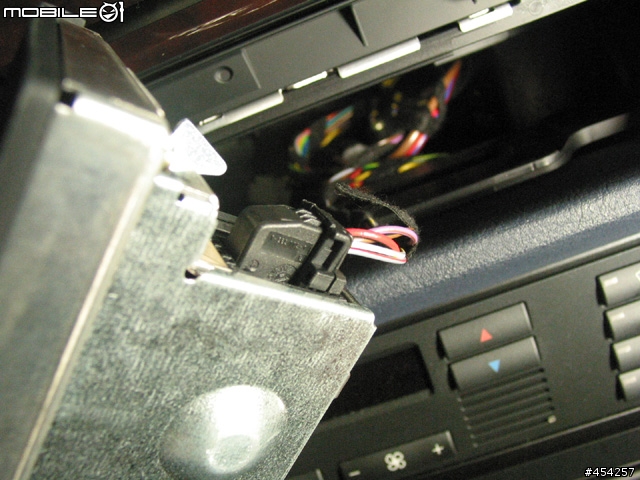

Step 6: 取下 CD 主機接線與收音機天線接頭


Step 7: 拆下 MID 與 CD 後的樣子

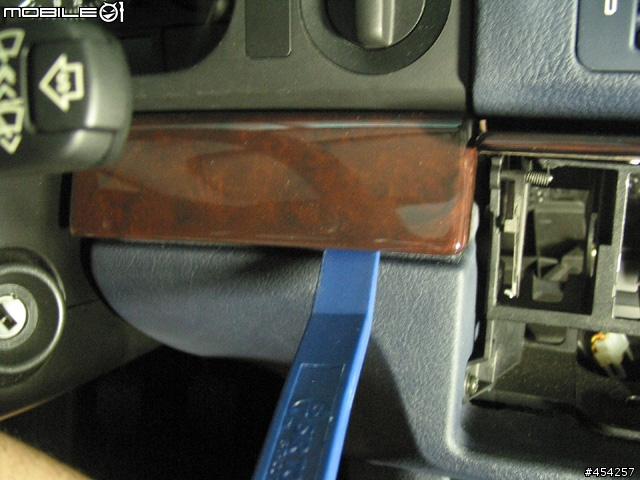

Step 8: 拆下飾板 (有些朋友誤以為BMW的核木飾板是木頭材質, Sorry~ 是塑膠做的)

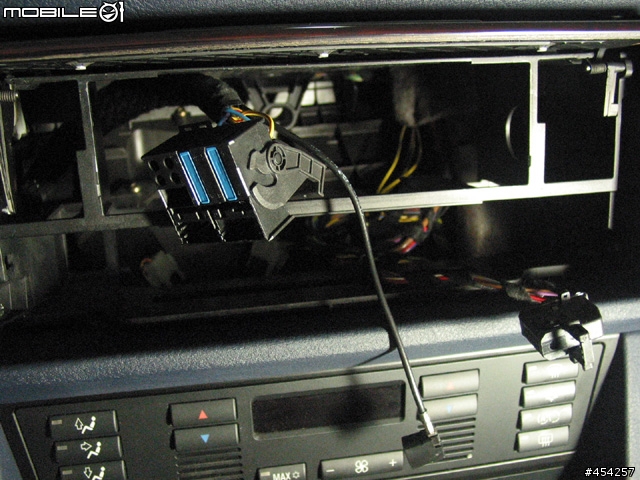

Step 9: 準備穿線


Step 10: 一次就OK

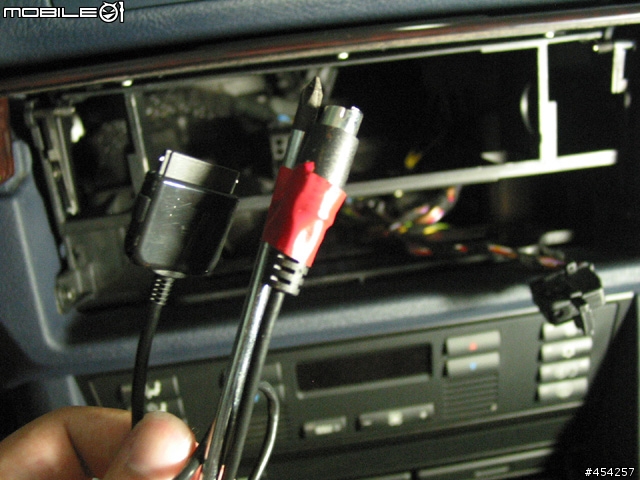

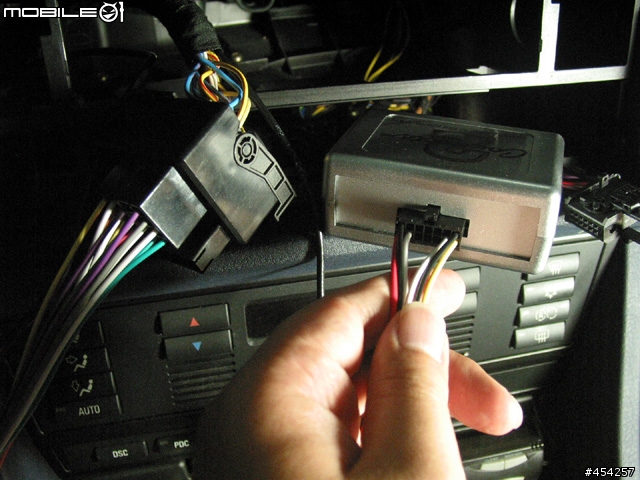

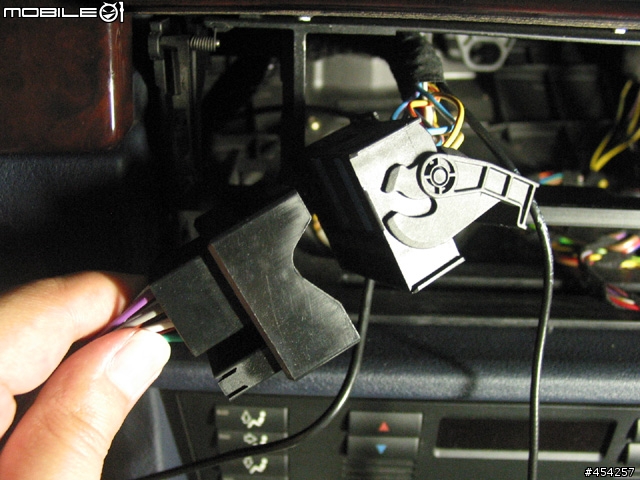

Step 11: 接線~ 有三個插座, 絕對不可能接錯

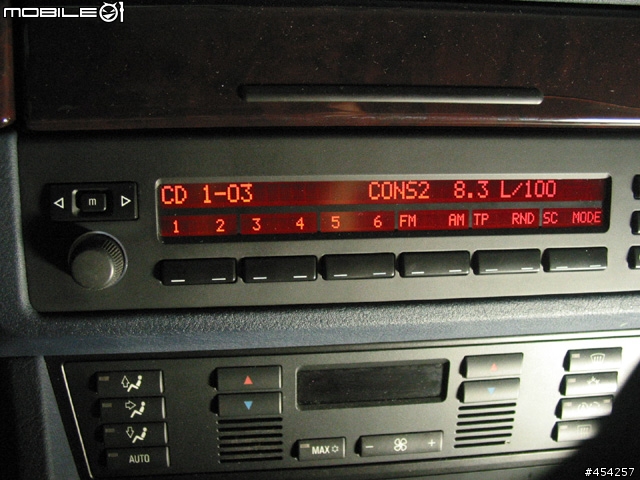

Step 12: 試播, 看看功能是否正常 (將iPod內的MP3分存在六個檔案夾, 代表CD1~6, 因為E39僅能控制6片CD換片箱, 此套介面就是透過原車的CD換片箱介面來控制 iPod 播放)


Step 13: 把 MID + CD 組回去, 再測一次　

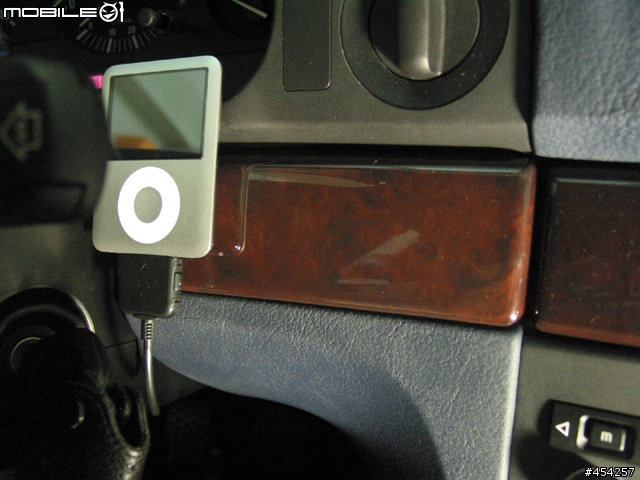

Step 14: 將 iPod Nano 固定在飾板上

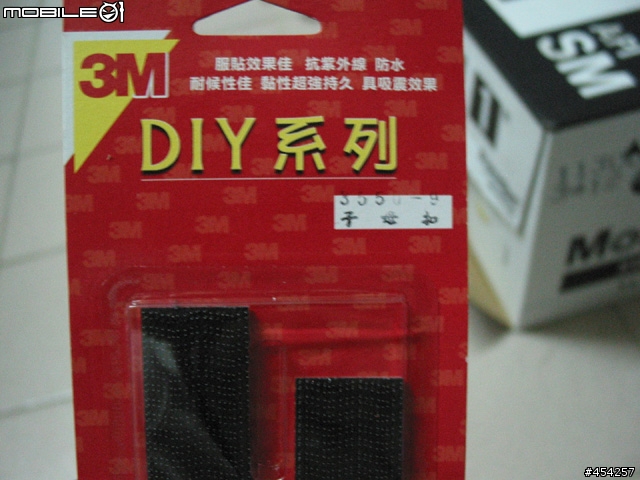

建議使用 3M 的 子母扣固定, 下車後可把 iPod 帶走

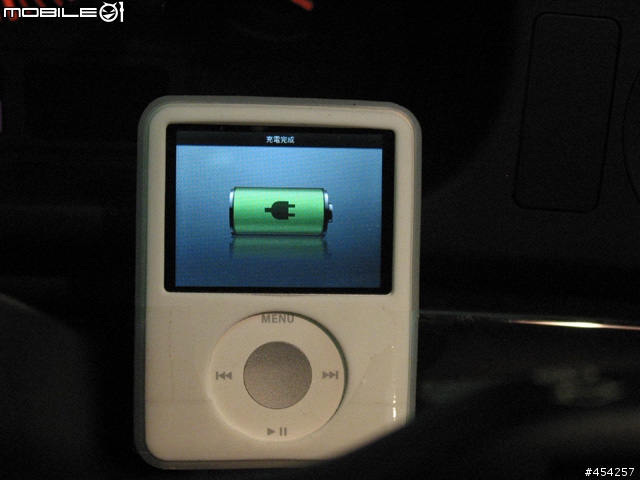

iPod Nano 接上後樣子, 沒開機的話, 就是在充電


整體外觀, 大約1小時完工, 收拾工具吃晚飯了　

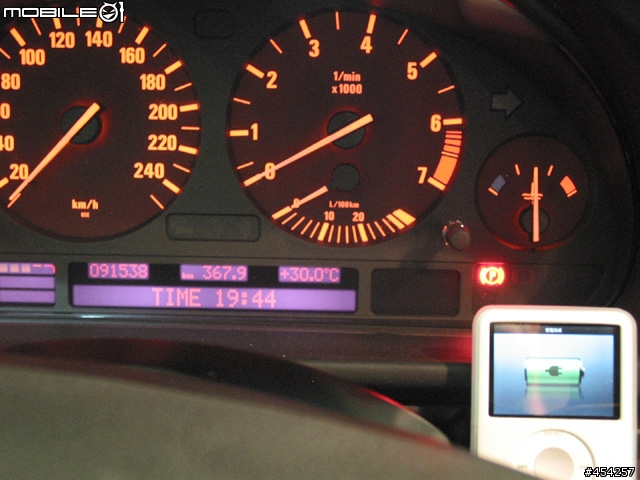

眼尖的朋友可能發現了, 儀錶板的燈號有些怪怪的, 少了自排檔指示燈, 故障了嗎?
答案揭曉, 這台是手排的 E39, 當然沒有自排檔指示燈　
