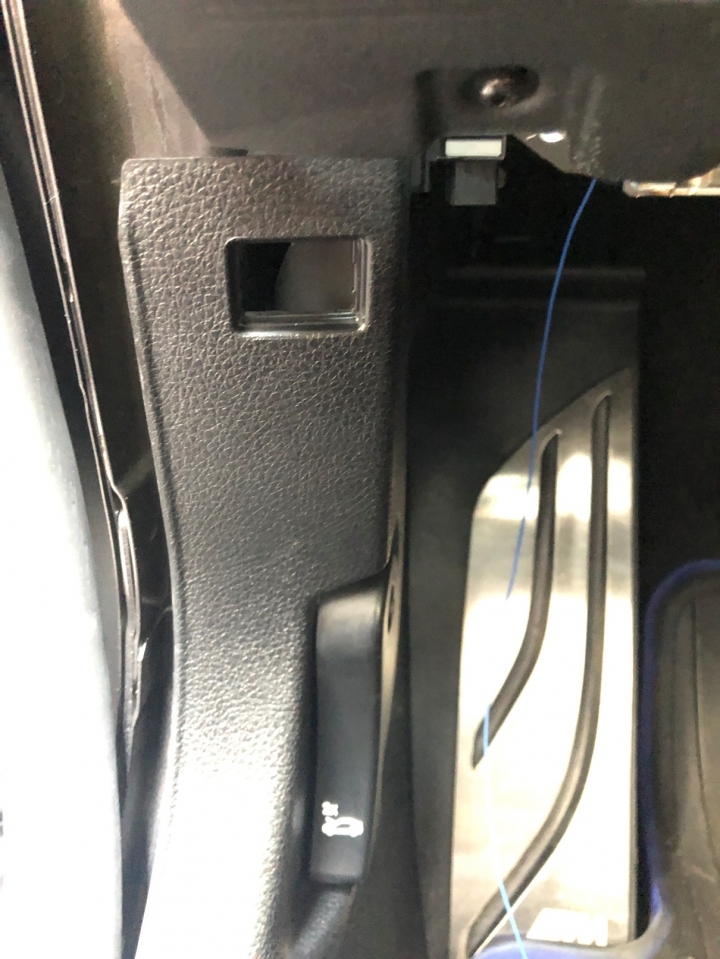

但按鍵孔還是有預留的, 在引擎蓋開關上方
有些情境還是有這個按鍵比較方便, 那就自己來吧!
滔寶買的線組: 人民幣110 (約台幣500)
台灣市面商家完工價: 台幣3000
耗時: 約半小時
經濟效益: 自己賺工錢台幣 2500
2500 x 2=5000 時薪, 5000 x 8時 x 250天= 1千萬年薪
所以年薪1000萬以下, 或 喜愛 DIY 樂趣的人 可以自己照著做
年薪高於 1000萬的人, 或不想花時間的人, 或沒有軟Q身段及巧手的人,花錢給商家作是比較好的選擇
工具: 10mm六角螺絲套筒, T20星形螺絲起子, 膠帶, 一字形起子或扁形拆板器, 鐵絲或者鐵衣架, 軟Q身段及巧手
接線示意圖

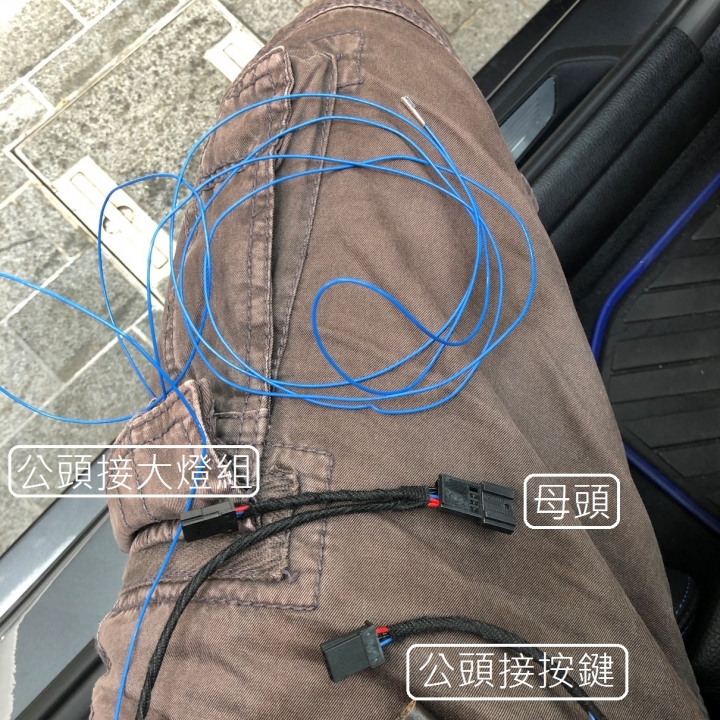

線組包含線材及一個母頭, 兩個公頭, 和一個按鍵
首先拆下駕駛和副駕兩邊的地板燈底板(各兩顆 10mm 六角螺絲)

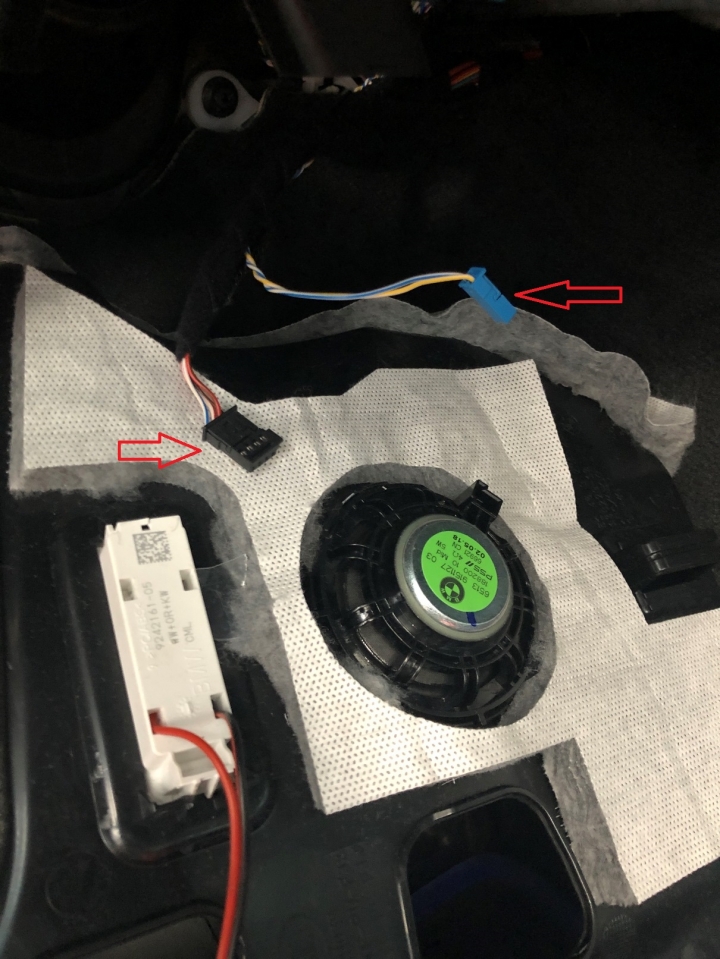

把地板燈和喇叭的接頭拔開, 下圖是駕駛側
直接往上扳起副駕門欄護板, (等下要裝回時, 須把四個棕黃卡扣按圖示紅色箭頭方向滑入護板溝槽, 再把護板整個按壓讓四個卡扣卡入孔洞)
扳起副駕右腳邊三角護板 (三個卡扣)

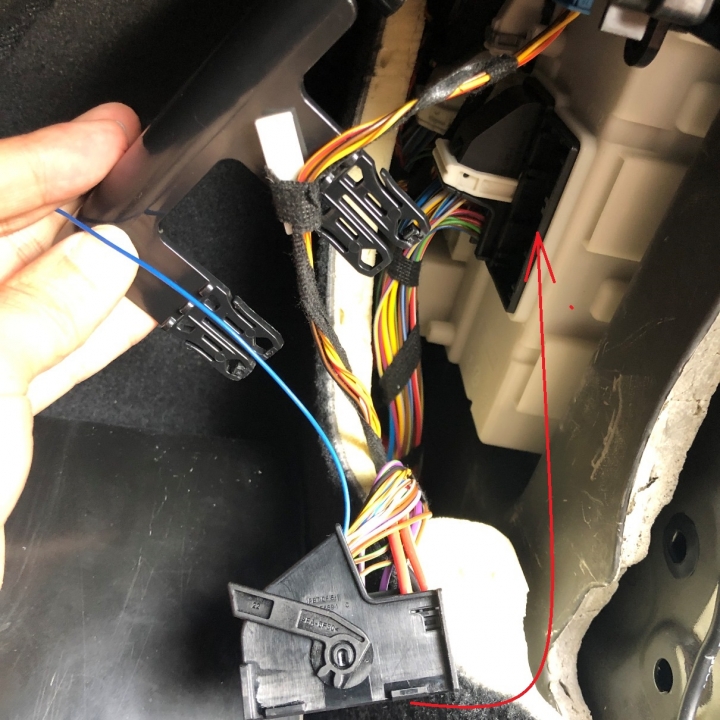

裡面還有一個小三角護板, 一顆T20 星形螺絲鬆開
黑色護板在側邊有兩隻扁腳照紅色箭頭方向抽出就可看到線組頭了
線組頭有個像鍘刀形的固定器(垂直方向)
把固定器往下按90度就可以抽出整個線組頭了
線組頭有兩排排線, 我們需要左邊黑色的這排, 把左側箭頭處的外框向外扳一點
然後整排電線向外推就可推出黑色線排了
第37號 pin 腳 ( 右邊數來第三個) 就是我們購買的線組中的藍線要插入的地方
現在需要把藍色訊號線從駕駛座穿過中央到副駕側
用鐵絲或者拉直的鐵衣架從副駕側的紅箭頭處(線捆的上方空隙處)輕輕穿過到駕駛側, 注意不要戳破其他電線

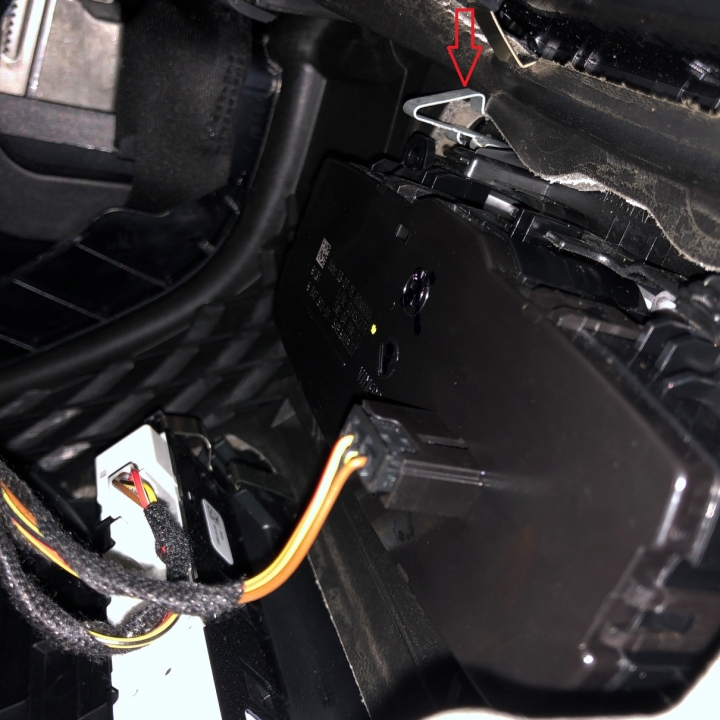

副駕側這裡可以看清楚鐵絲穿過的地方( 紅色弧形是冷氣濾網的蓋子)
要自己換冷氣濾網的可以鬆開蓋子的兩個T20星形螺絲就可以抽換濾網了
駕駛側這裡可以看到鐵絲穿出的地方

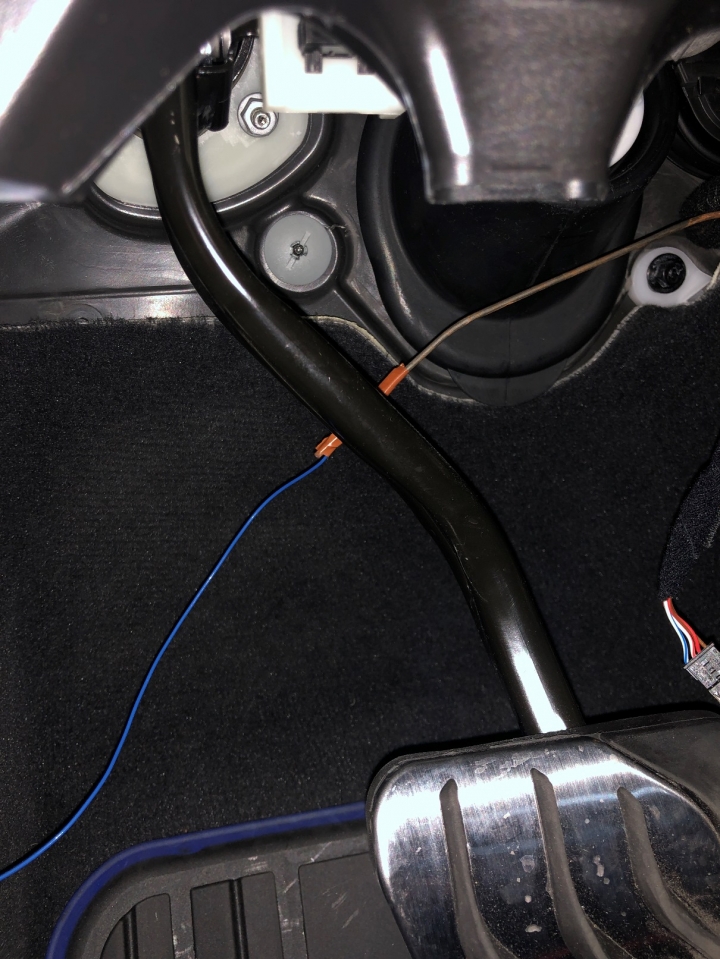

把藍色訊號線的端子和鐵絲用膠帶纏緊
從副駕側拉回鐵絲就可以把藍色線帶過來副駕側了
把藍色訊號線端子(端子如圖開口側向自己) 插入第37 號pin腳孔
依序反向把線排推回線組頭. 線組頭插回插槽, 扳回鍘刀形固定器
插回黑色小三角護板鎖緊T20星形螺絲
這時候需要來把藍色訊號線理順, 副駕側用膠帶把它跟其他電線捆纏貼好
其餘沿著地毯上方走線(也可多用膠帶固定)

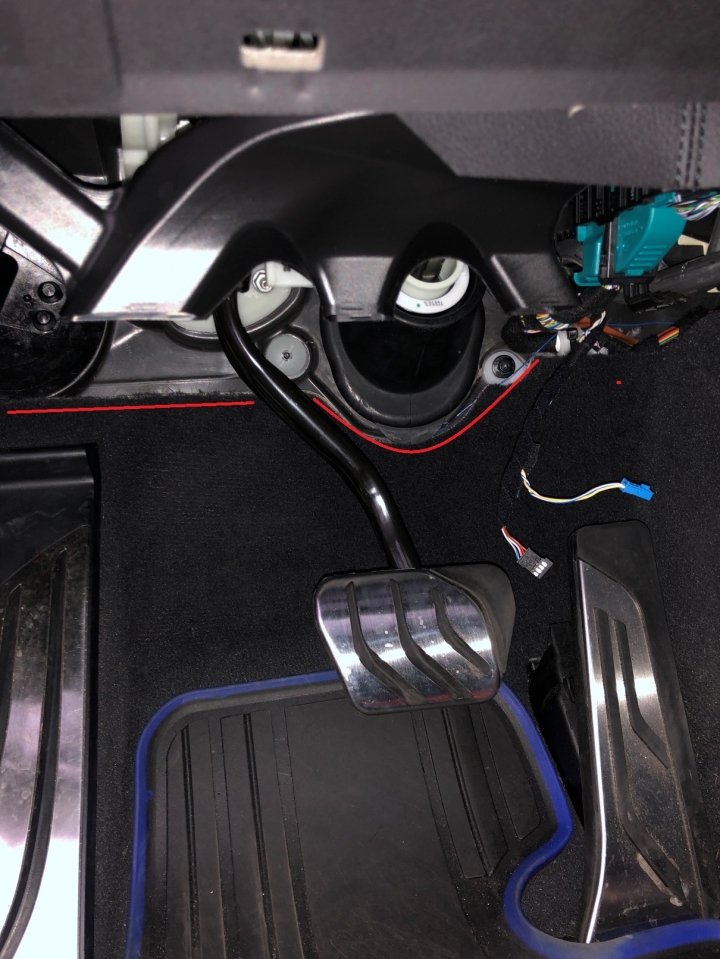

駕駛側這邊藍色訊號線還很長, 一樣用膠帶固定並沿著地毯邊緣藏走線到OBD插座附近
把多餘的線捲起來用膠帶固定
現在來拆駕駛側的護板, 用一字起子或扁形拆板器拆起旁邊這個護板(慢慢用力直接扳起就行)
冷氣出風口組(可拆可不拆) 直接用手由下緣扳起即可
大燈開關組的上緣兩個金屬卡榫長這樣, 所以你可以從冷氣出風口(有拆)用手指把這兩個卡榫向下壓再推出大燈開關組, 或者從側面開口(沒拆冷氣風口組)去壓卡榫

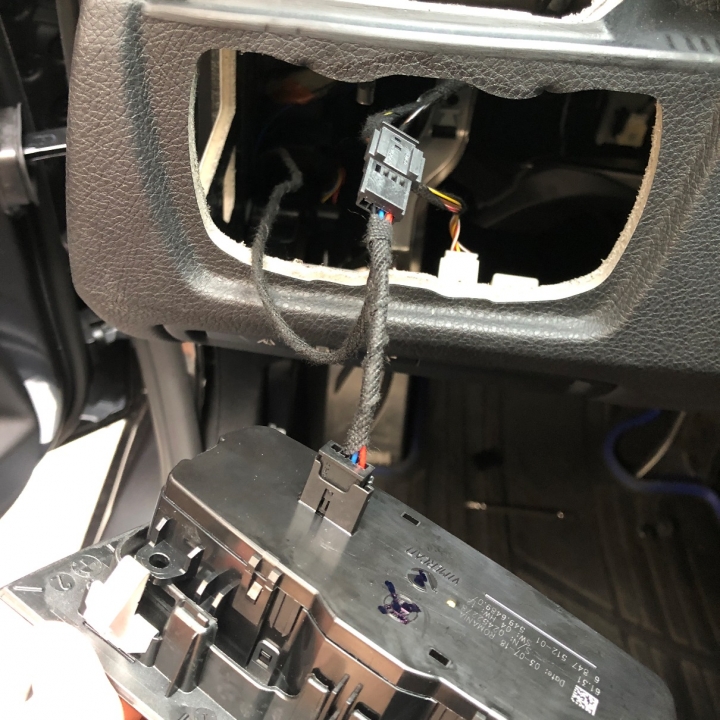

如下圖把原本接大燈開關組的電線公頭接買來的線組母頭, 線組短的公頭接大燈開關組, 線組長的公頭往下從按鍵後方穿出
按鍵護板由內往外推就可取下

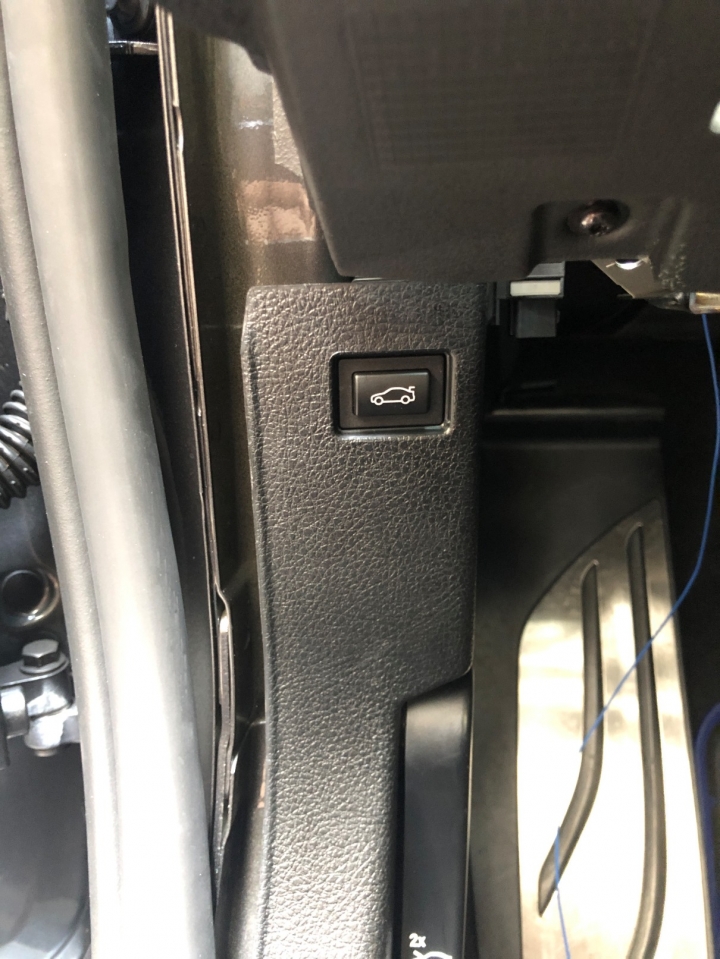

把公頭接上按鍵並把按鍵套回開口 完成
這個按鍵是和儀表板燈光同步常亮的, 以後方便多了
