[預告2]我的TWIN Z POWER LED本體完工+潛水記

繼之前的預告之後,今天終於把本體完成囉,話不多說看圖先
這是墊底的導熱鋁座

裝進鋁盒的模樣

鋁盒本體與背板,鋁盒表面是髮絲紋處理喔,質感不錯不過會稍微留指紋,背板是固定夾具的
中間那個洞是出線的,其他四個洞是從內部固定燈具與散熱片的,鋁盒本體就有攻牙減少滲水機會

整顆鋁盒來一張,全部都是髮絲紋喔!右邊黑黑有螺絲的是夾具,後面是我的電池盒,還有我的羅技Z-680

LED晶片本體和加工過的基板,晶片與基板間有不導電散熱膏

跟燈殼組合後的樣子,上下的螺絲孔跟左右的出線孔是自己加工的
,出線孔的目的就是讓基板與燈殼緊密的結合,至於為什麼要用螺絲孔固定是怕在街道或OFF-ROAD時
燈具固定不穩搖晃或鬆脫就麻煩了

這是定電流模組,是出PIN的,使用專用接頭接合(可拆),一條接到電源一條到LED,700MA恆流驅動,
兼顧亮度與耐用,因為電流在加大亮度無法照比例提升,只會產生更多的熱,C/P值不佳

鋁墊片間填入散熱膏,怎麼用這麼多片咧?因為沒有厚度剛好的,只好用手邊有的來加工墊到我要的高度

LED基板當然也要來一點散熱膏,這些散熱膏只要一點點就夠囉,因為螺絲鎖緊之後它就會被擠成很大的面積了
其實不用也可以,零件間都是面跟面的接觸

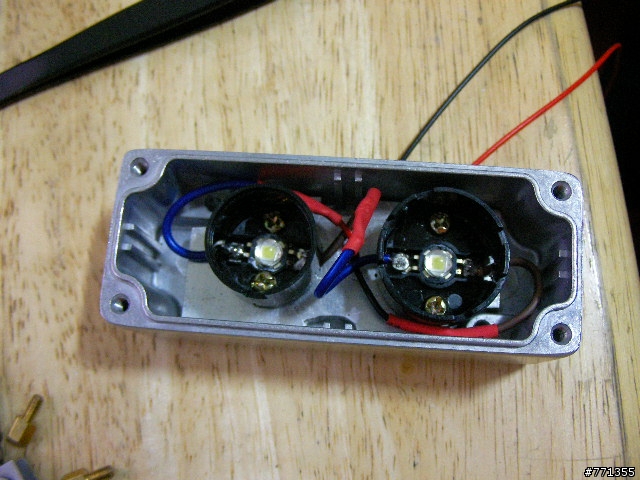

組合囉~~接線用熱縮套固定,出現固定的螺絲了,其實四跟螺絲的長度也加工過,

好多熱溶膠,等等就知道為什麼了加工到剛好長的螺絲鎖上銅柱,銅柱就像帽子一樣緊緊蓋著螺絲與
攻牙的螺絲孔+熱溶膠包覆=滴水不露,其實這裡醜醜的等鎖上背板就看不太到了~~

前蓋,挖洞+約2mm厚壓克力用熱溶膠封裝,要均勻的用熱溶膠封裝這片壓克力是有"眉角"的
鋁殼邊緣還有一溝槽會塞入"魄緊",從洞裡還可清晰的看到桌上的木紋

組裝好後準備潛水囉(手震)

再來一張(還在震)不想在浴室架腳架,很拙大家有看到水面吧

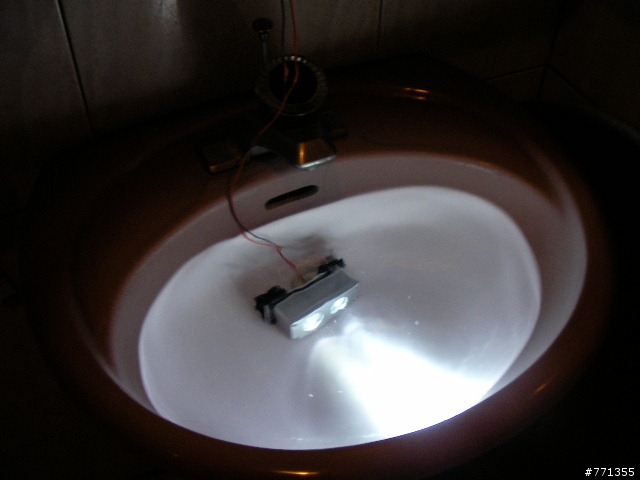

開燈狀,其實這時浴室燈是開著的,因為太亮所以相機就把光圈變這樣了(以下都是開著燈照的)

本日大驚奇土炮LED潛水囉~~~

換個角度,這時背板跟夾具已經裝好囉

再轉一下

換邊

關燈,浴室燈的亮度終於出現了

再開,看出相機光圈的差別了吧

高一點,有水波折射

怕照假嗎?水波夠明顯了吧!!

拿遠點拍!別忘了浴室燈還開著

再來一張"海波浪"

以上
剩下的就要實際上車量線長做開關(會做在手把附近)還有線的快拆接頭,電池盒與定電流將放在坐墊包裡
電池盒外圍會用一條魔鬼粘包著,電池就不會在我跳人行道時偷偷離家出走害我的燈不亮了,
定電流在想個方法固定吧,那個好處理~~~
