[DIY] 新增組裝圖片 小改款雙燈版 前叉用前燈固定座

小改款雙燈版 前叉用前燈固定座

因為之前缺了組裝照片，又重新了一次，過程都差不多，讓有興趣的車友更容易製作。

這次準備的東西
前叉用前燈固定座車店買的....50元　
13mm(三分)南亞自來水管..一尺10元　
13MM(三分)管帽...二個10元　
白鐵製管束...一個20元
熱縮套......一尺10元

動工了

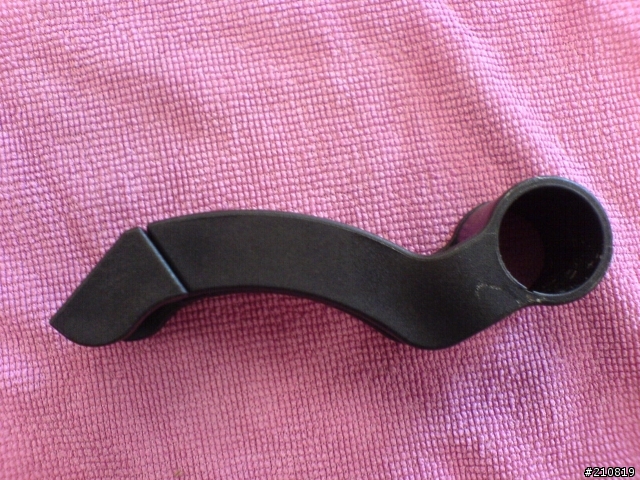

前叉用前燈固定座 回到剛買回來的模樣


新增的材料

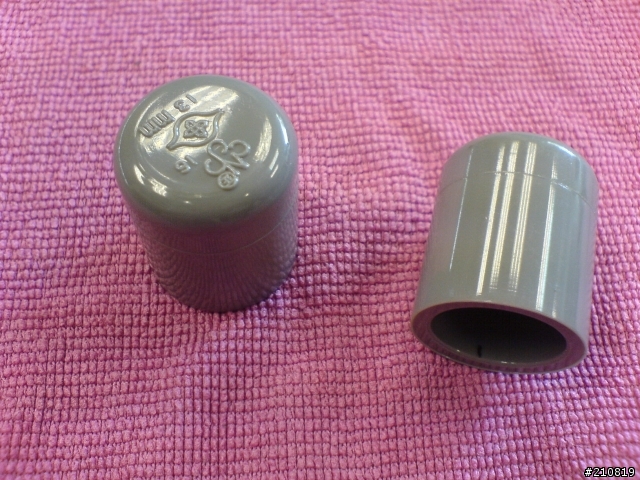

13mm(三分)管帽二個　10元

熱縮套　一尺　10元　　　


開紿組裝
測量水管裝上管帽長度

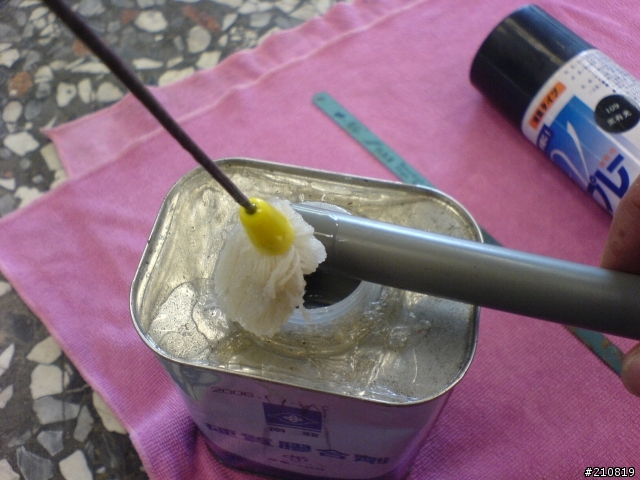

水管塗上膠水

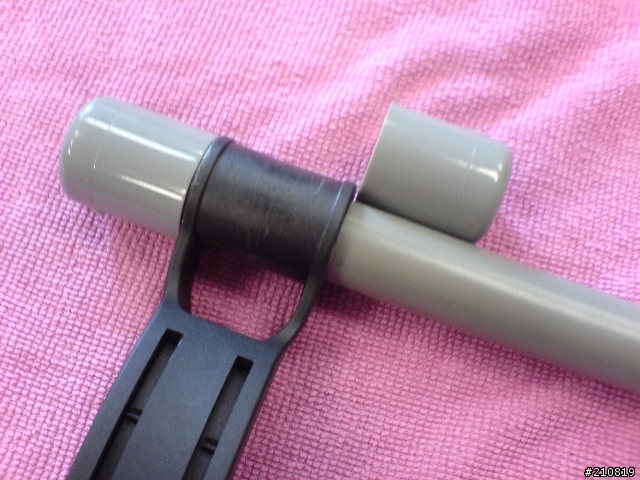

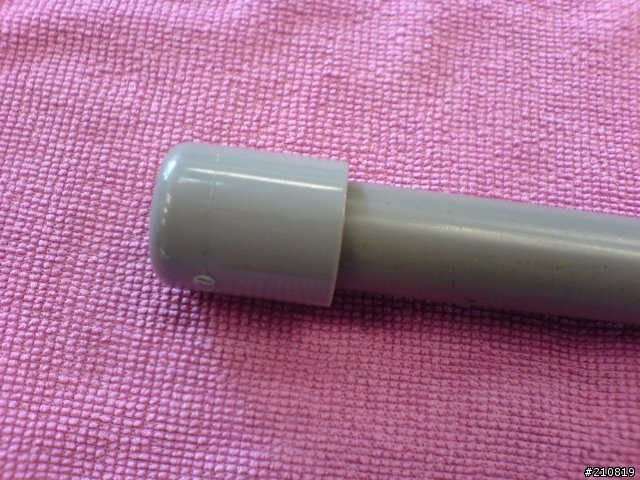

裝上一邊的管帽

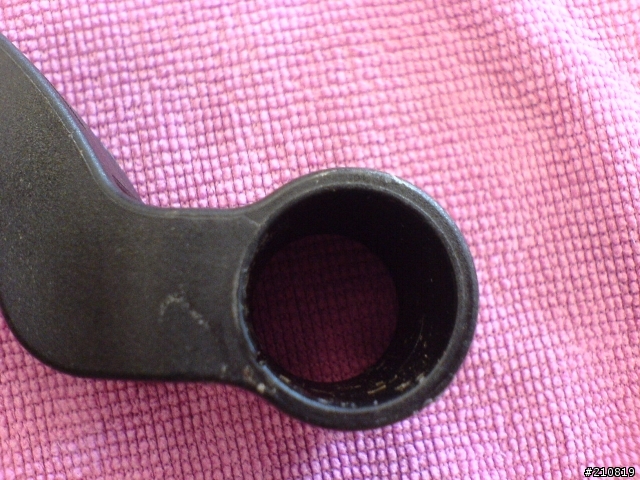

水管穿過車燈固定座下面的洞

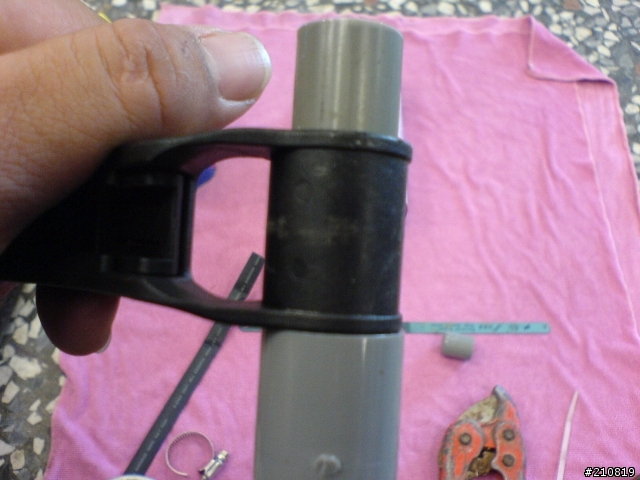

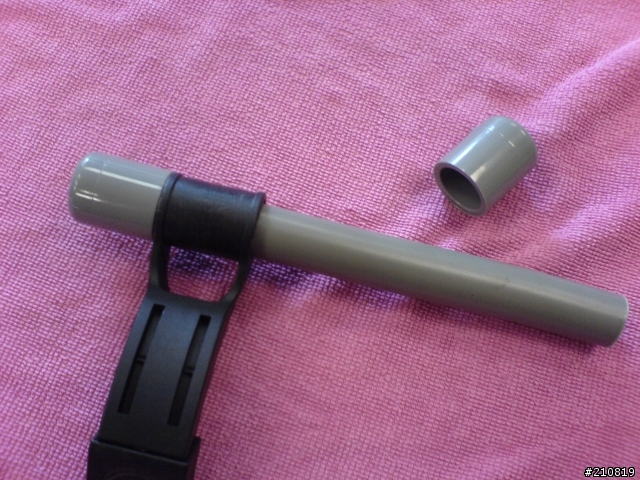

然後再將水管穿過前燈固定座

測量水管長度

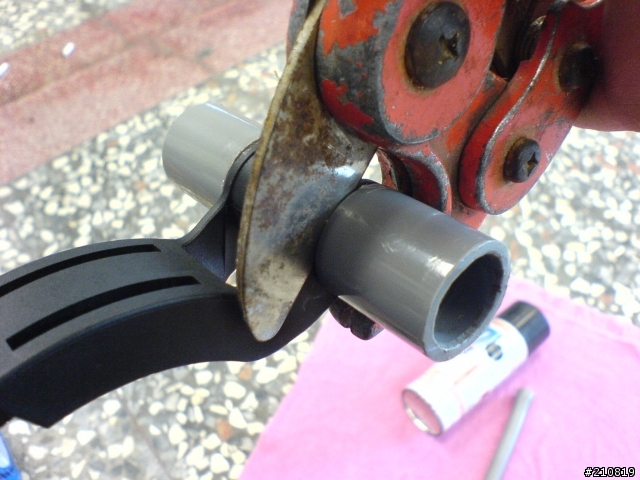

用鋸子鋸下要的長度

鋸好了

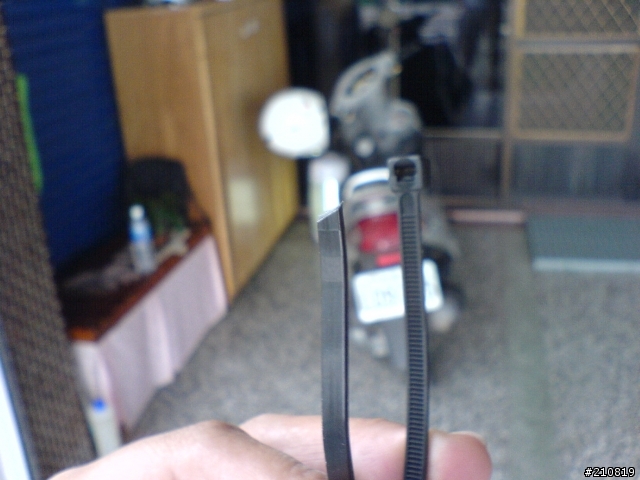

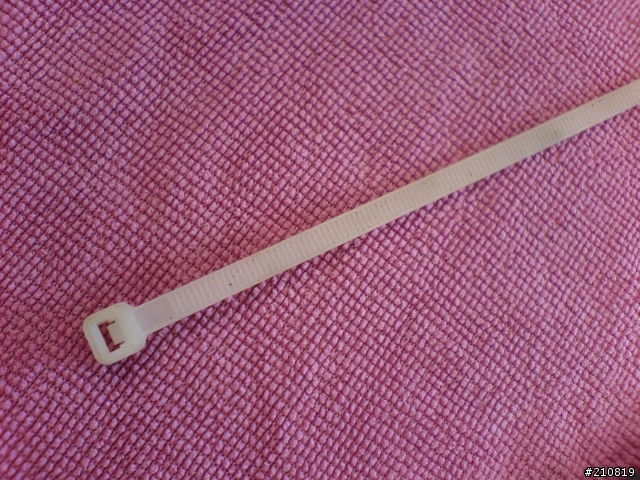

鬆緊帶

剪下管帽和固定座之間長度

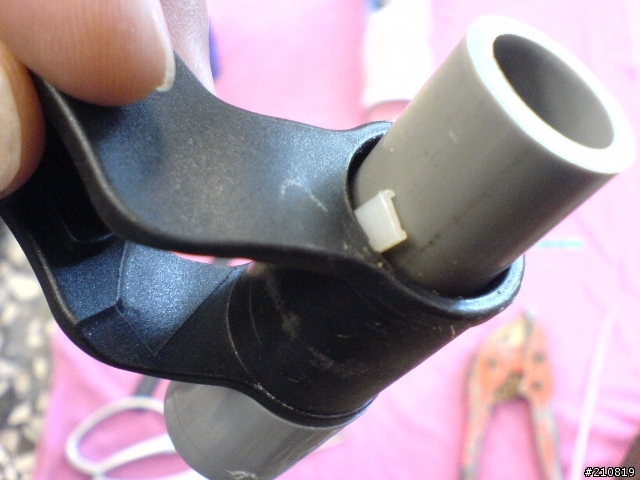

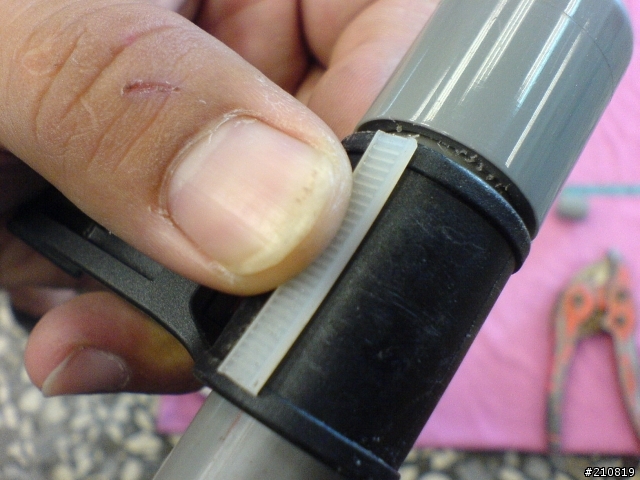

塞進空隙裏，空隙較大的話可以多塞幾條

水管塗上膠水

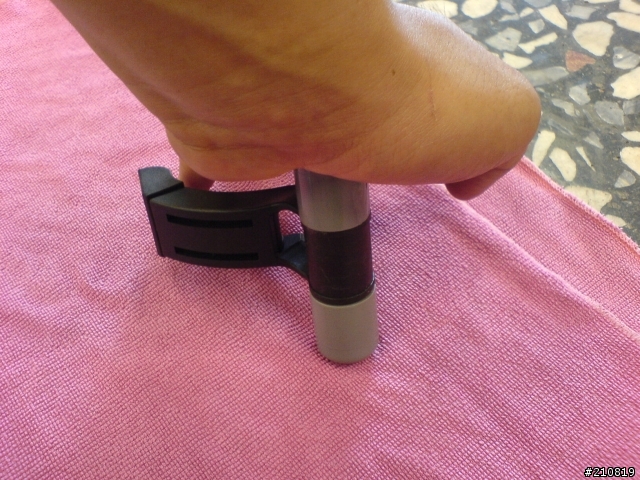

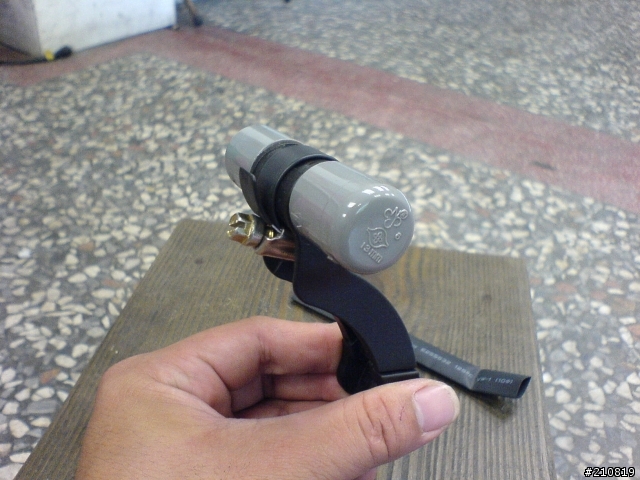

裝上管帽用力壓緊

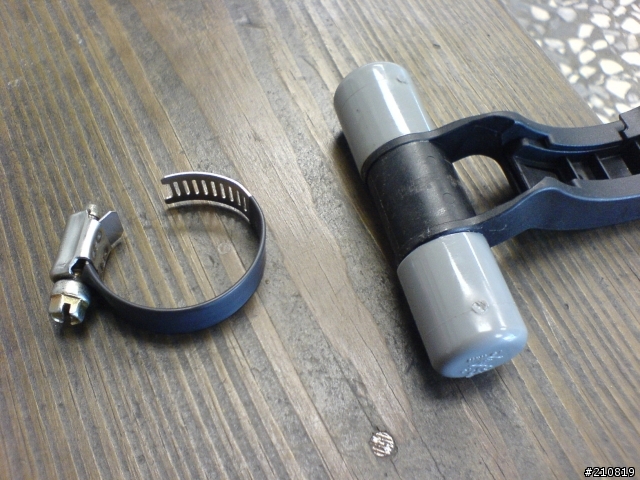

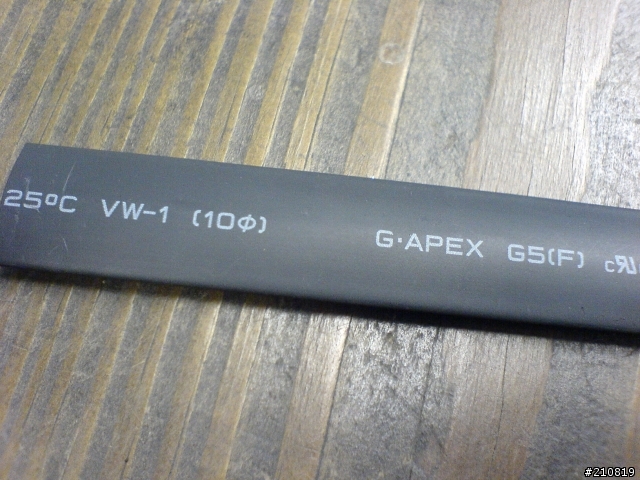

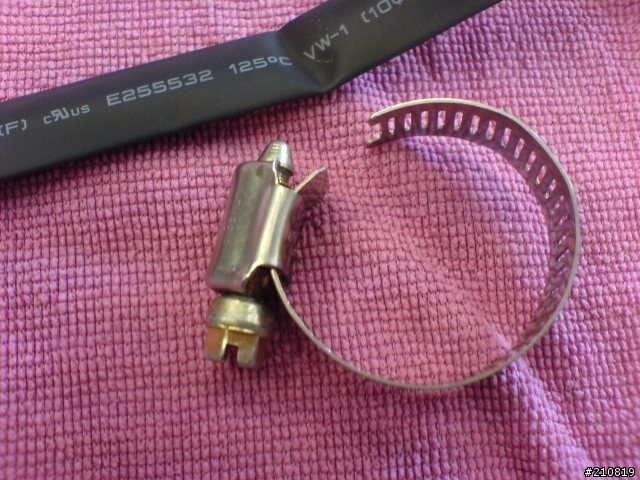

管束和熱縮套

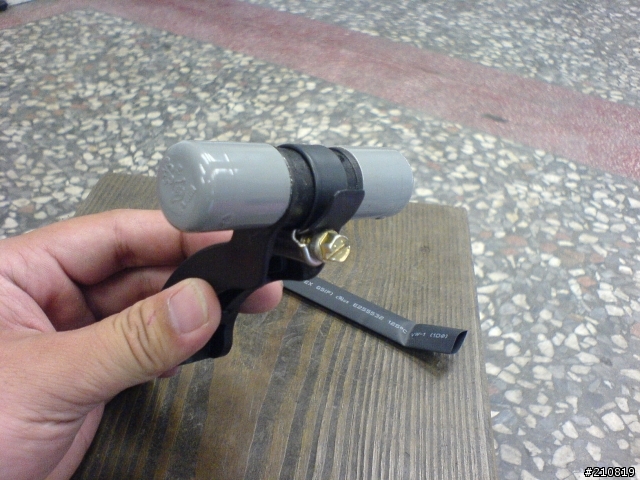

套上熱縮套，熱縮套長度要預留，管束鬆緊之間的長度

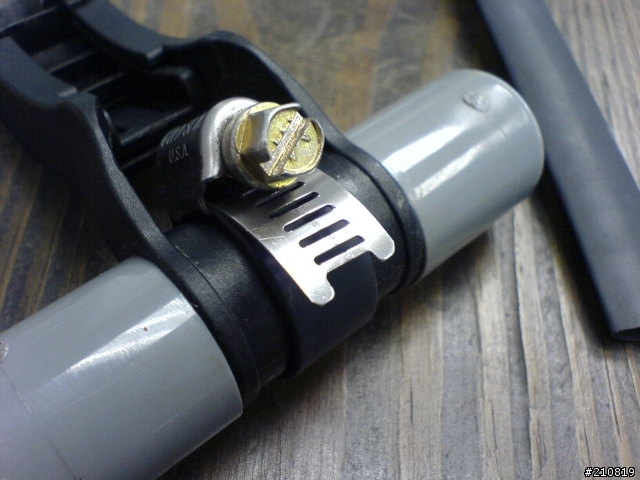

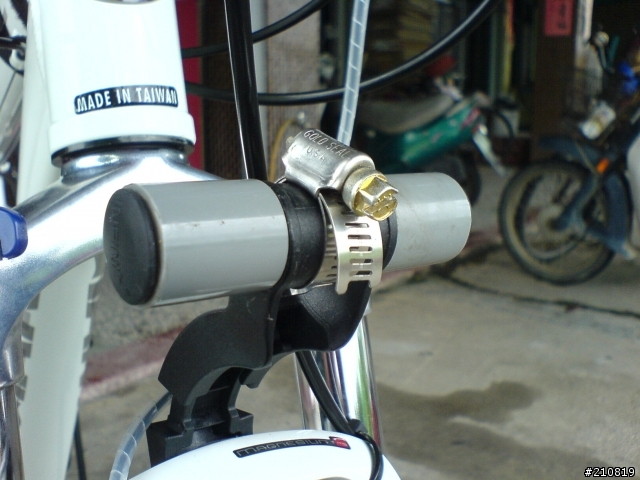

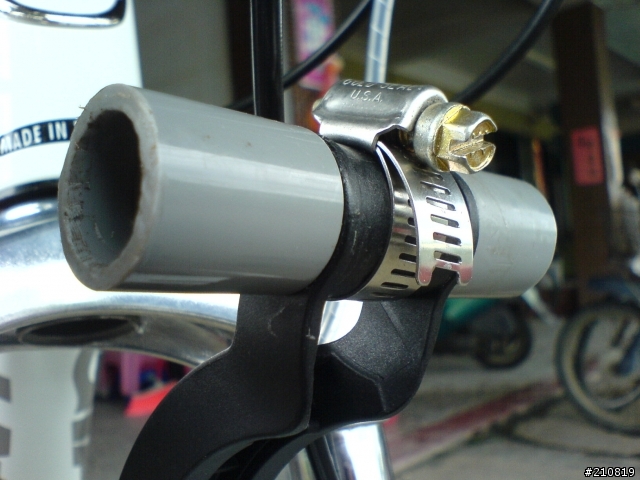

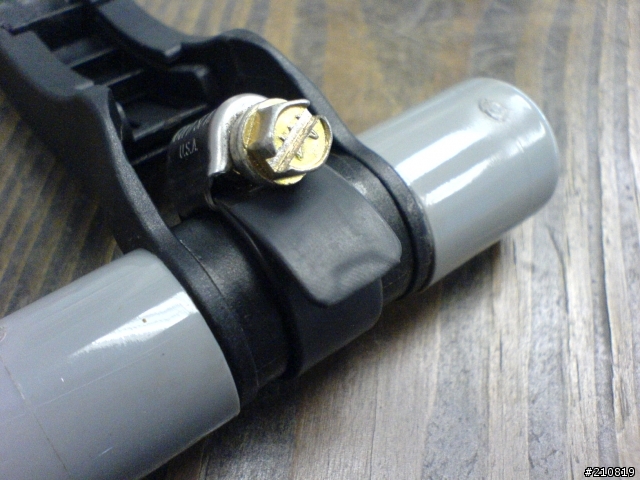

鎖上管束

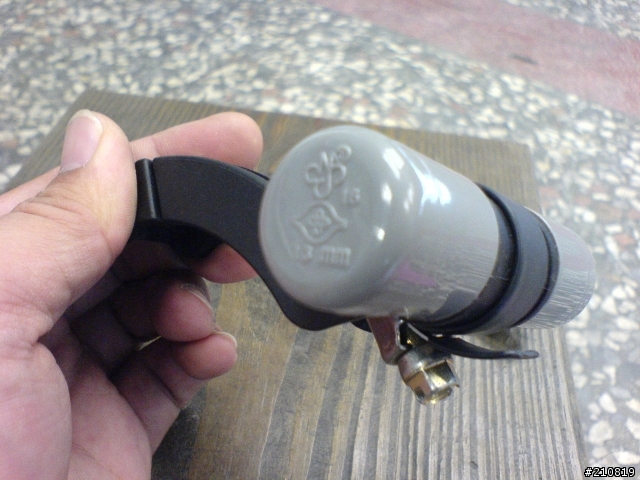

...為了美觀尾端在套上熱縮套


熱縮套是要套到管束上的，是為了保護，
剎車油管跟金屬管束之間的摩擦，怕傷到剎車油管

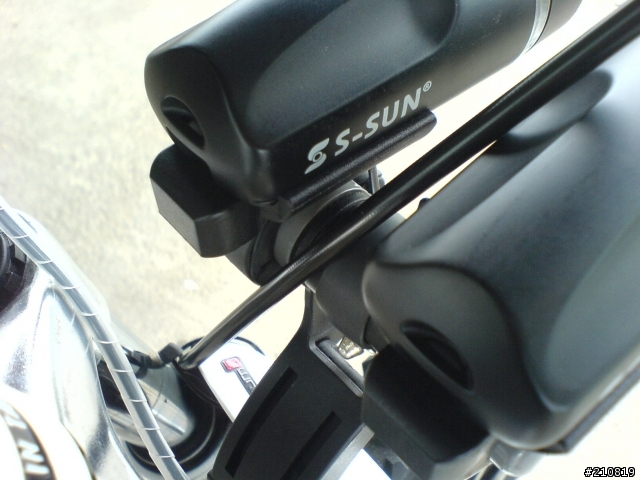

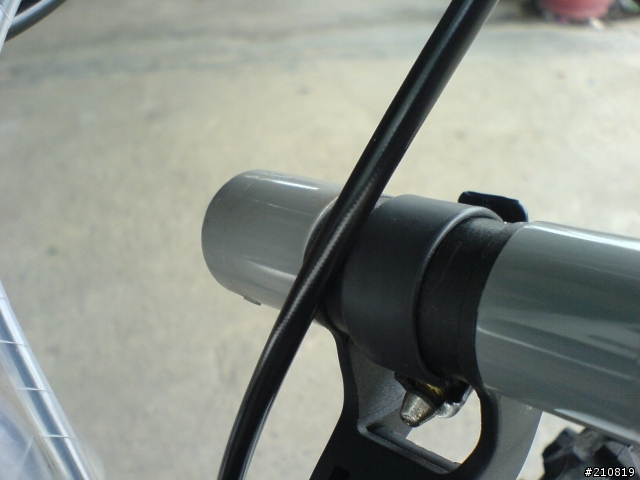

改款前管束鎖和改款後的方向是相反，這樣比較好調整車燈角度，也不像之前會摩到剎車油管

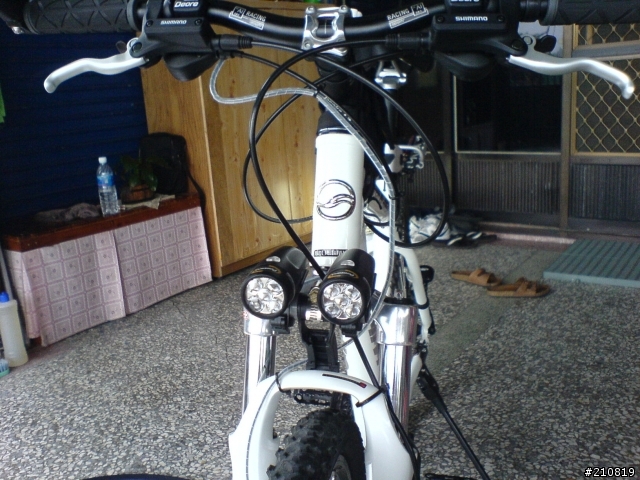

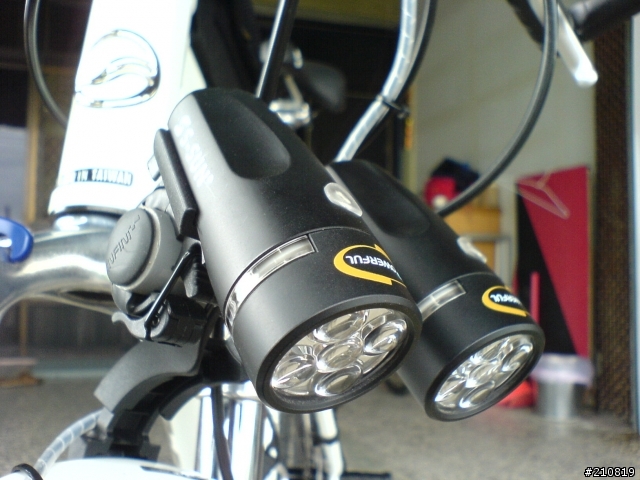

小改款 雙燈版 前叉用前燈固定座　完成了







說明一下XCR前叉的安裝方法

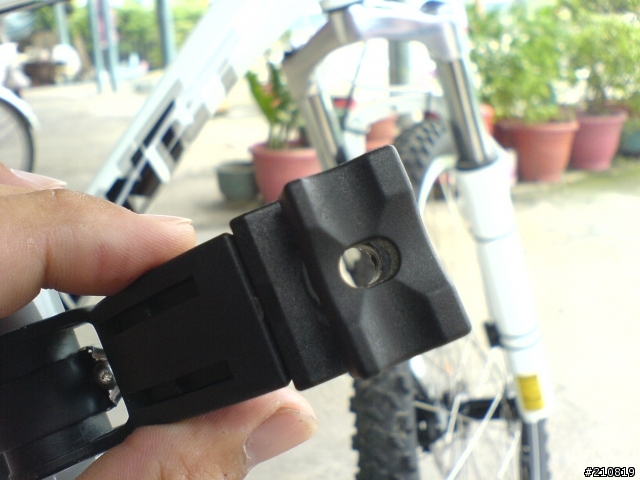

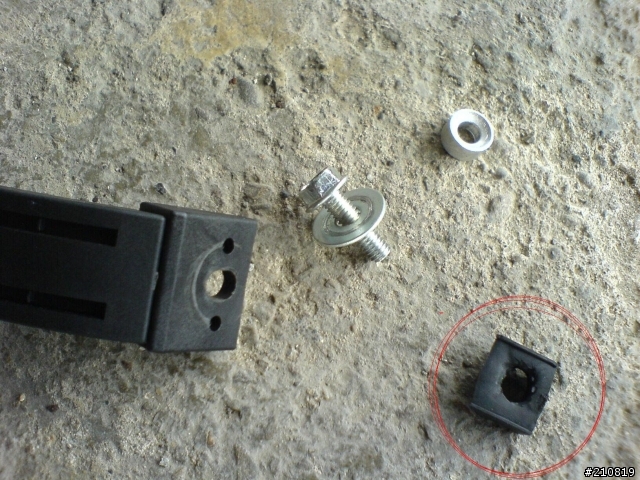

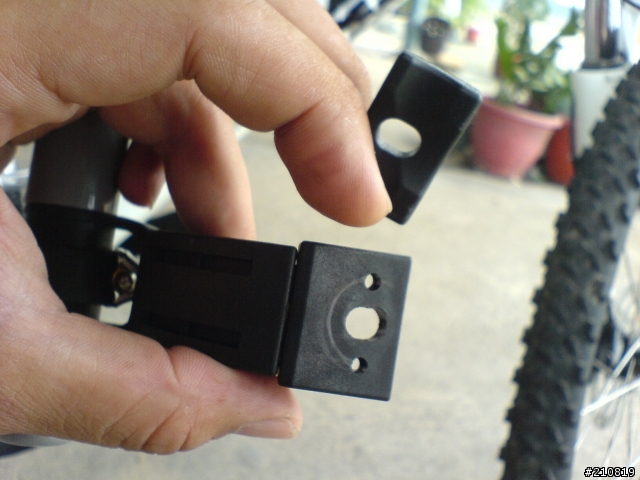

固定座上的橡膠墊片拿下

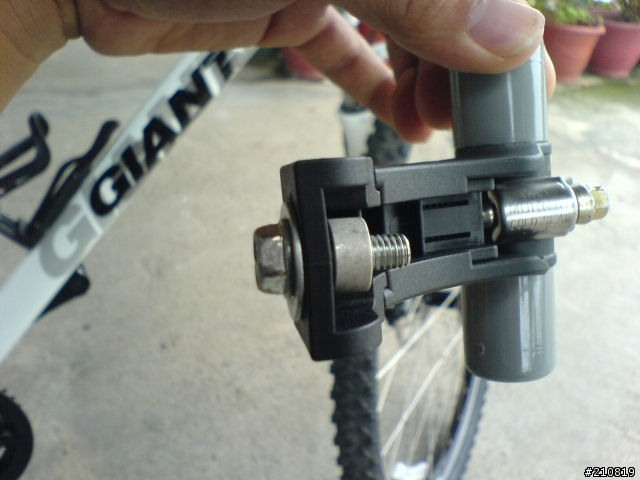

要鎖上螺絲和墊片


紅圈裏的橡膠墊片，是要用來作保護前叉烤漆，

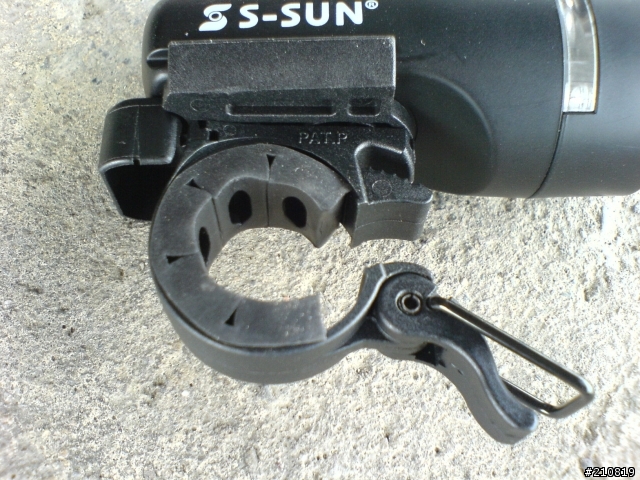

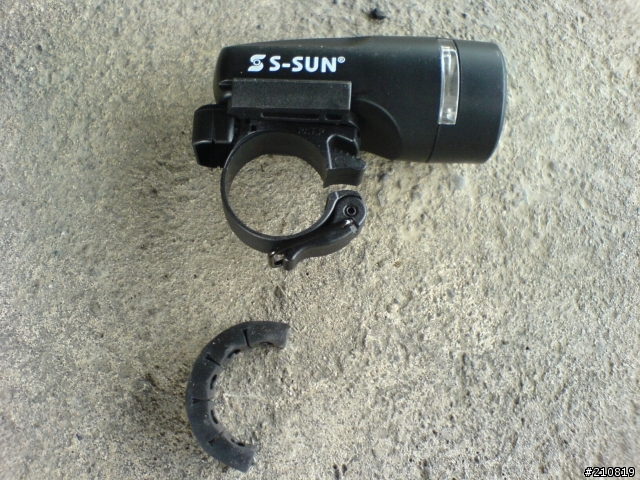

橡膠墊片我是拿S-SUN前燈的墊片剪下來的

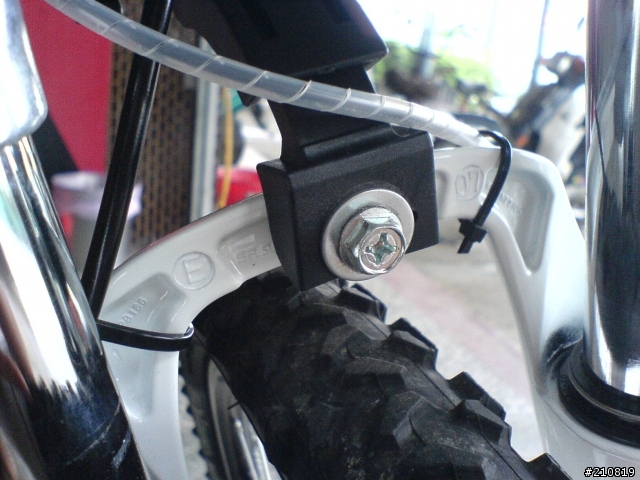

鎖上前叉

















我忘了買底片 EOS 30 沒有底片可用，所以圖都是用手機K750I拍的，很傷眼睛，大家忍耐一下

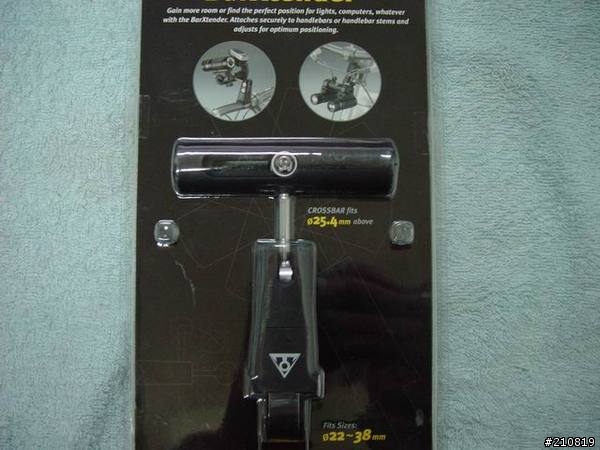

原本要買TOPEAK多功能延伸座　　　它的功能和它的價格不成正比，買不下手。

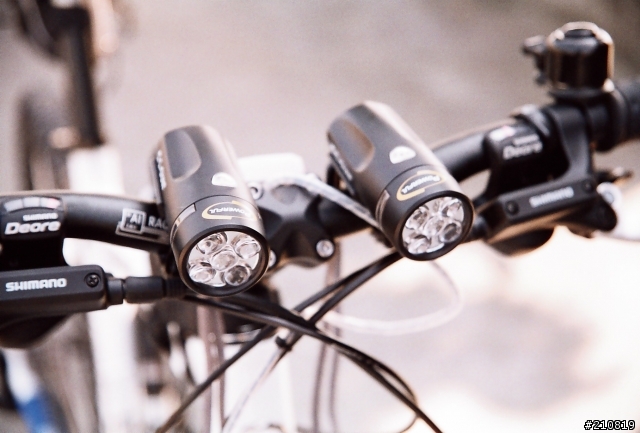

IGUANA DISC 車手是彎把，裝了二顆前燈和碼錶看起來很亂，
而且前燈裝在車手上的亮度，和裝前叉上的亮度有差


於是買了這個　前叉用前燈固定座，可是它只能裝一顆前燈。

前叉用前燈固定座



先到車店買了前叉用前燈固定座，在回家途中突然想到了，用自來水管這個方法好像可行
又到了五金行比了一下，買了13MM南亞的自來水管和13MM雙接頭，回來自已DIY
材料和花費　 前後共90元

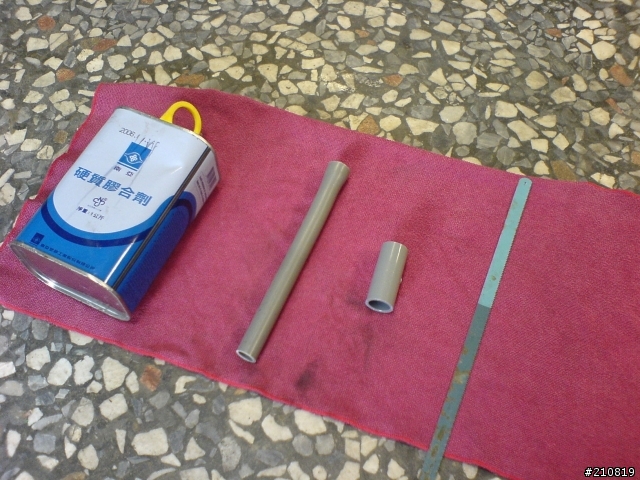

南亞水管膠水 13MM南亞自來水管 13MM雙接頭 水管用鋸片

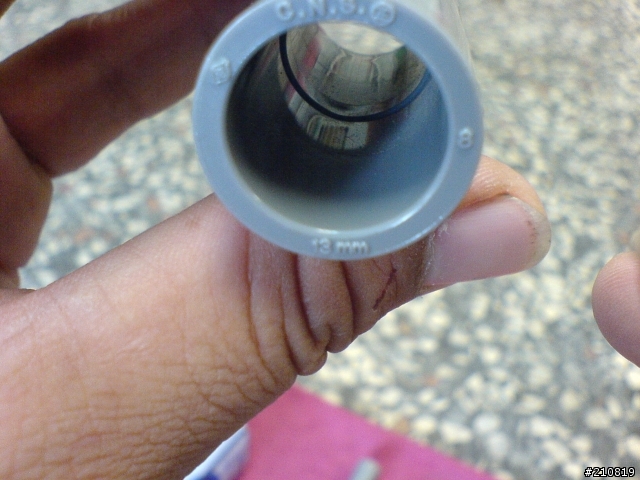

13MM雙接頭

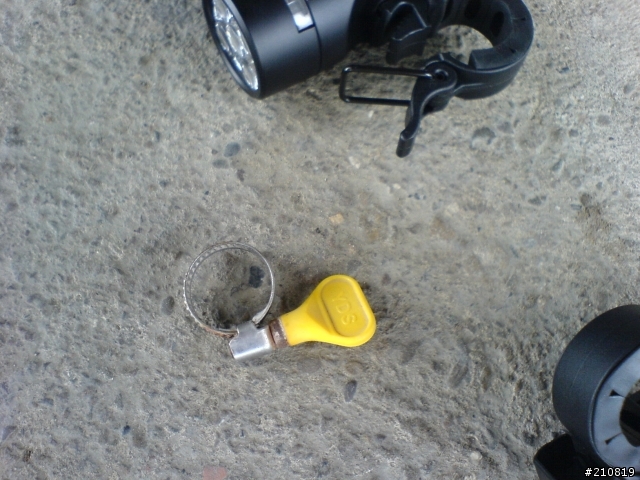

白鐵製水管箍，五金行有賣二種，我買的是要用一字扳手的


這種好像比較方便，這個是壞掉舊的



雙燈版 前叉用前燈固定座　組裝完成，組的時候...嘿嘿!忘了拍照簡單的說明一下

先把13MM南亞自來水管裁好要的長度，在把固定座二邊的蓋拿下，
然後再將水管穿過前燈固定座

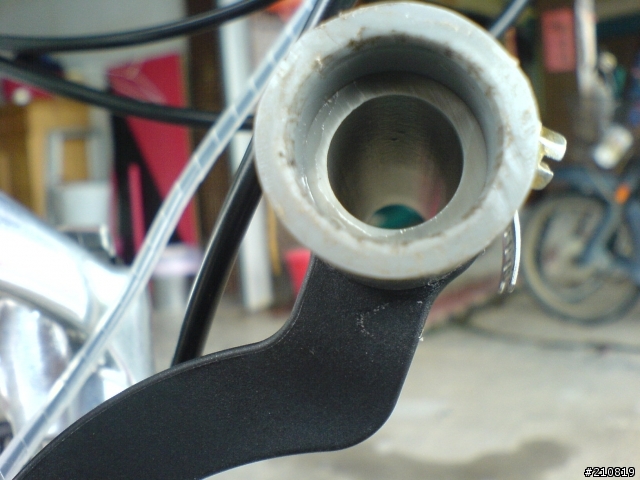

水管穿過車燈固定座下面的洞

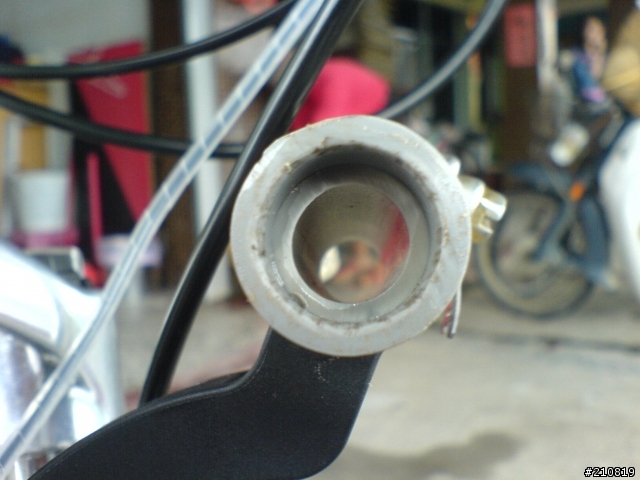

因為，固定座跟水管之間會有約2mm的空隙，要讓水管跟固定座之間沒有空隙
要用到鬆緊帶，在用剪刀把鬆緊帶剪下約二公分，留剪下約二公分鬆緊帶

塞進空隙裏，讓水管跟固定座之間沒有空隙，因為，固定座跟水管之間的空隙，固定座跟水管材質不一樣，
沒有辨法用膠水把它黏緊，才會用水管箍來做固定
　

13MM雙接頭， 從中間鋸開做為左右二邊的燈座，

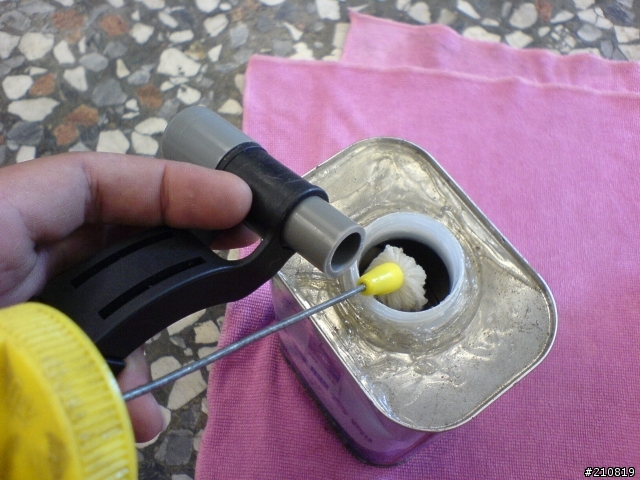

在用膠水塗在水管上，再把接頭塞進水管，　





然後把水管箍鎖上，蓋子裝上，雙燈固定座就算完成了

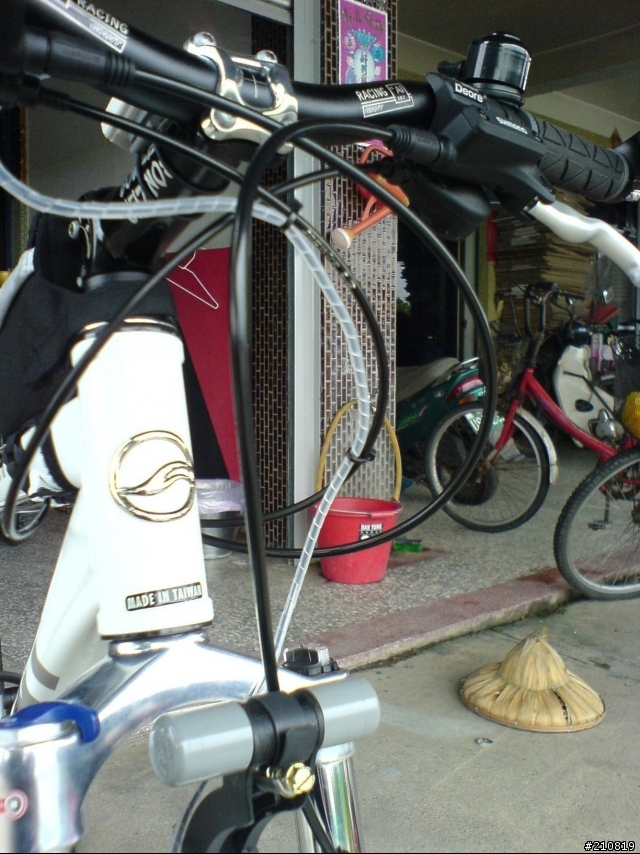

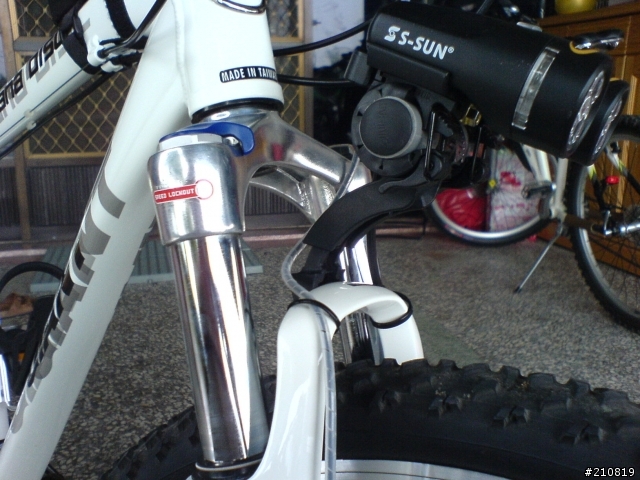

固定座鎖上 前叉

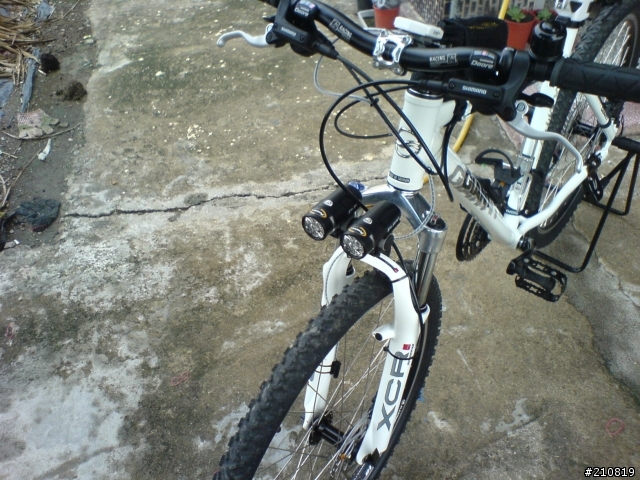

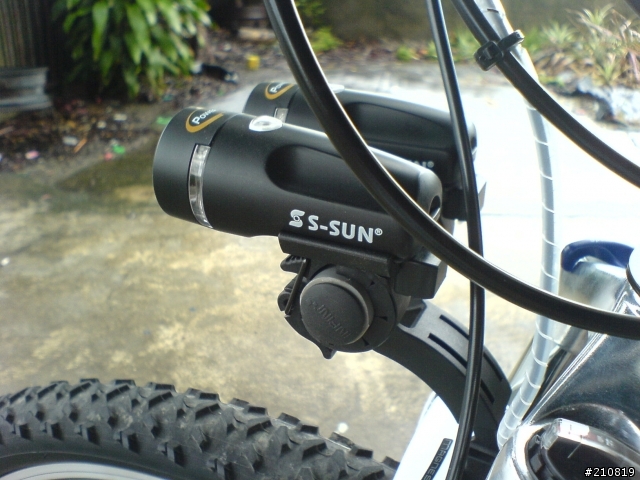

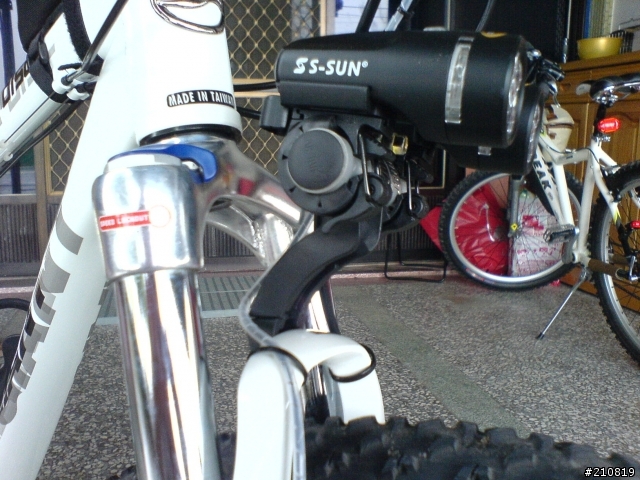

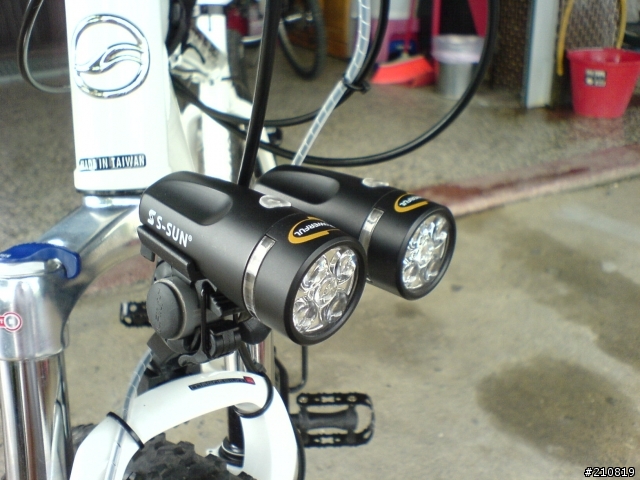

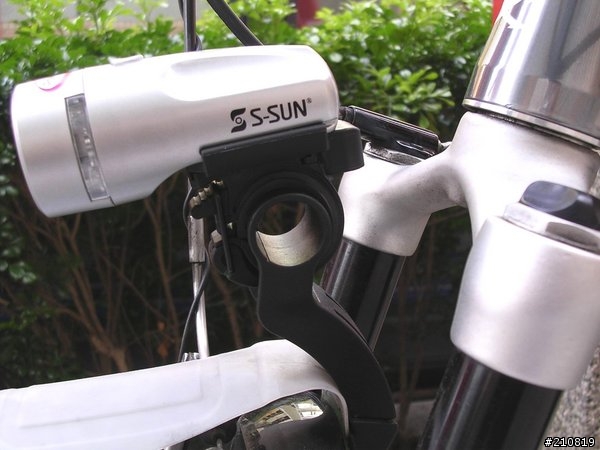

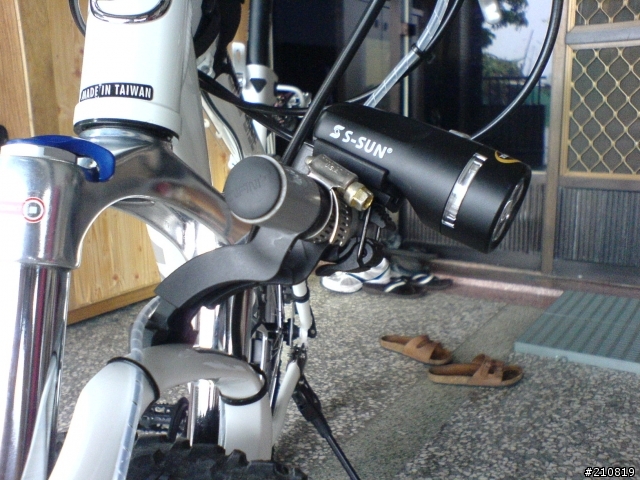

裝上車燈
右邊

左邊


車燈固定架，本體上還有一個功能，就是可以伸縮

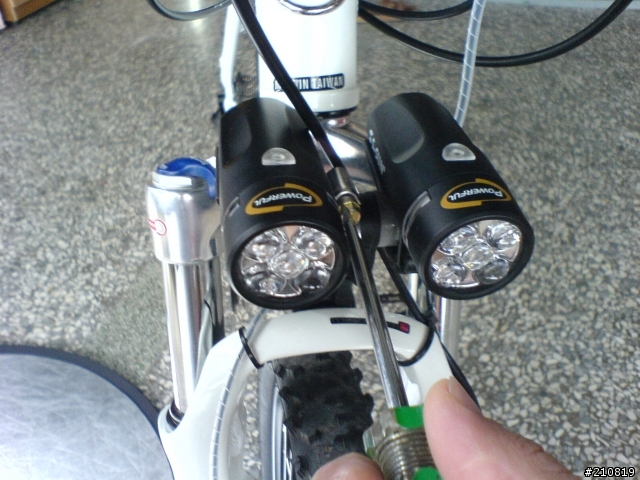

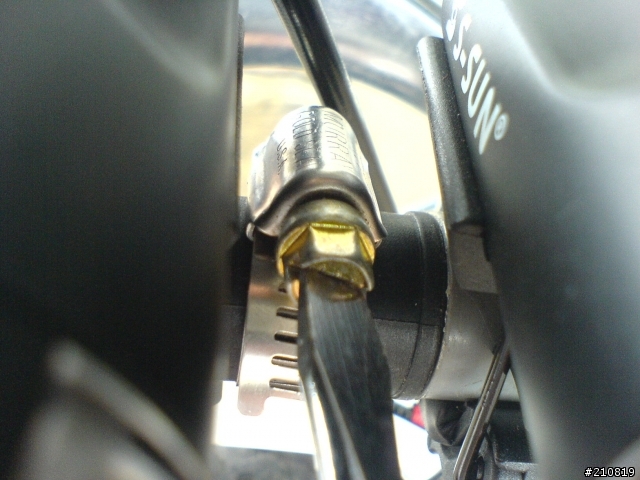

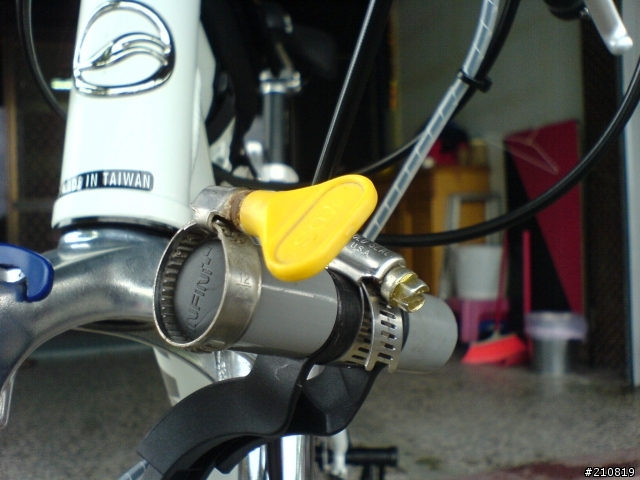

水管箍可以來做調整車燈的俯仰角，調整角度

放鬆

高

低

鎖緊

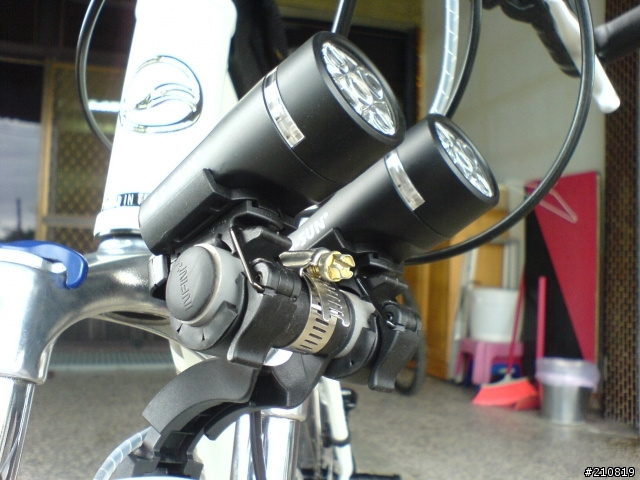

雙燈版 前叉用前燈固定座　完成了　










文章打完了，打文章貼圖比做車燈架還久，希望和我一樣有二顆車燈的車友有幫助
