車架幾何與踩踏效率 1 - 小腿角度與踩踏效率
車架幾何與踩踏效率 2 - 為什麼用踝不動的方式拉腳, 覺得踩踏效率比較好?
假設:
大腿長度 450mm
小腿長度 520mm
曲柄長度 175mm
則 坐墊離BB最遠 = 450 +520 - 175 = 795 mm; 超過了就表示 踏板在最低點時會踩不到

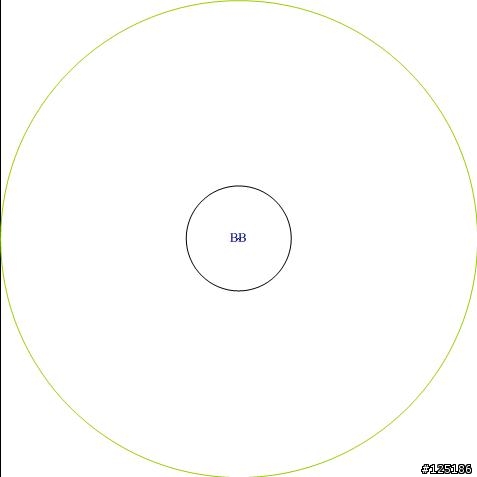

上圖中 綠色圓圈表示坐墊離BB的最遠距離
假設1: 若坐墊位置為最佳化, 則 踏板在A點位置時, 小腿與地面會成垂直(如下圖)

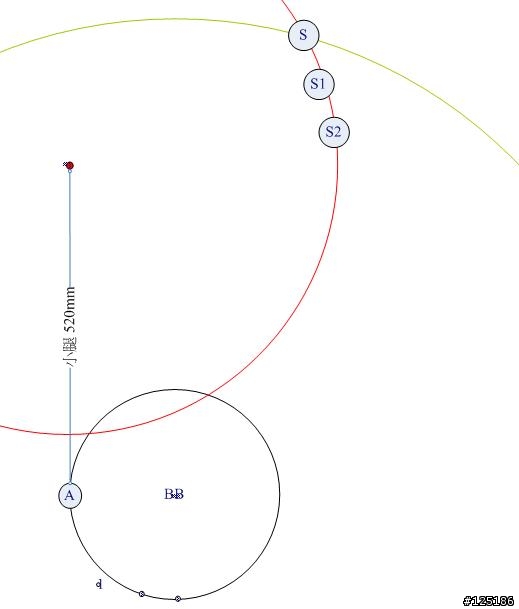

上圖中, 紅色圓圈半徑為大腿長度(450mm), 也是坐墊可能的位置, 例如 S、S1、S2點, 但是這些點必須在綠色圓圈之內, 否則在下死點會踩不到; S點為坐墊最高的可能位置
假設2: 坐墊位置為最佳化, 則 踏板在B點位置時, 小腿與地面也必須成垂直

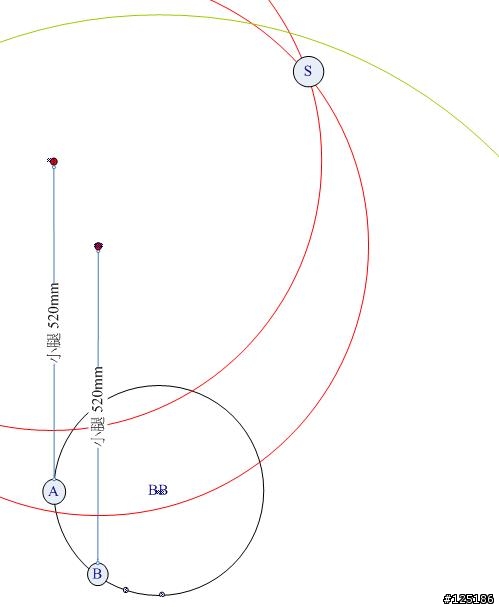

上圖中, 兩個紅色圓圈之交點 S點 為最佳坐墊位置
上述純屬個人想法, 僅供參考
