使用200W直流馬達作為發電機經橋式整流(其實沒必要)後接到 15V/100W的 SwitchingPower 再經充電控制器充 12V的鉛酸電池。

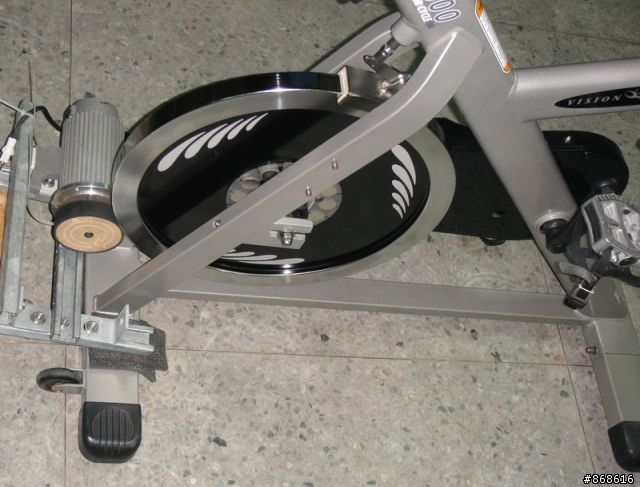

分享利用健身車發電並對電池充電

200W直流馬達

整個配置

充電控制器

利用三個 0.1歐姆的電阻並聯作為分流電阻來測量電流,所以電阻兩端壓降為100mV時電流為 3A。
實際操作測試,踏頻大約是90rpm估計馬達發電機轉速大約800rpm,沒買轉速計無法實際量測。
分享利用健身車發電並對電池充電

平均充電電流:2.472A
RMS均方根值充電電流:4.688A
P-P 峰對峰充電電流:9.525A
最大充電電流:9.469A
分享利用健身車發電並對電池充電

YouTube影片
http://www.youtube.com/watch?v=U52K--h0E4g
謝謝觀看!

2010-03-27 21:20 發佈

文章關鍵字健身車電池充電

SUPER BIKE MEN

SUPER BIKE MEN
個人積分：50分
文章編號：18393299

50分

2樓

2010-03-27 23:55

太....厲害了= =大大是在做相關產業的嗎?太猛了 orz

5分獻上~

頭香喔

不好的照片就像一整段話；好照片則像一個句子；最棒的照片則像個詞兒

THKAW

THKAW
個人積分：170分
文章編號：18393597

170分

3樓

2010-03-28 0:09

直流馬達做橋式整流的確沒必要
用大電容漣波即可得到平穩的直流電

看數據電流蠻大的
但似乎沒看到發電機輸出電壓的數據(還是我眼殘@@?)
推測應該是20V左右?

其實也不用特別一個switch出來,用78xx穩壓電晶體做個穩壓小型電路其實就可以了這樣可以省顆SIWTCH的錢

700元也算蠻貴的
還不賴啦,這樣子健身又環保,不會浪費虛功

tekken

tekken
個人積分：7232分
文章編號：18397271

7232分

4樓

2010-03-28 9:26

有沒有辦法變成對UPS充電
這樣就可以達到讓我同事家裡的胖子

想要上網就必須一直踩踏，否則電腦會因為沒電關機 orz

◆Bike：ORBEA aqua ◆Vehicle：CB650F+Tiida 5D

CPU599

CPU599
個人積分：244分
文章編號：18400078

244分

5樓

2010-03-28 13:13

crazyrob wrote:
使用200W直流馬達...(恕刪)

用個汽車發電機直灌電瓶即可

BLOG http://mpsevo.blogspot.tw/

蛋哇一勒啦

蛋哇一勒啦
個人積分：12分
文章編號：18401929

12分

6樓

2010-03-28 15:49

假如我是<<紅海大老闆....郭@明>>
我看到這篇...我可能明天就會來找你...並請你打包好行李.....再順手給你一張大面額支票.......
請你來我公司上班..............

rjrsduenxu

rjrsduenxu
個人積分：485分
文章編號：18402228

485分

7樓

2010-03-28 16:12

自行車訓練器發電機在健身器材運用已很普遍，目前已將發電機與飛輪結合(類似輪圈馬達)，主要目地為提供上控電子表之電力，外觀上看不到發電機。下列產品圖片供參考。

產品規格:
．尺寸：118 x 58 x 150 cm
．阻力：20種阻力調整
．最大承重：190 kg
．電力系統：自發電系統500瓦．顯示：顯示面板可顯示速度、時間、距離、卡路里、運動心跳數。
．心率：具有手握式心跳感應系統

圖片轉載「惠友」健身器材

THKAW

THKAW
個人積分：170分
文章編號：18402710

170分

8樓

2010-03-28 16:48

蛋哇一勒啦 wrote:
假如我是<&l...(恕刪)

這樣網路上的DIY達人不就每個都要被抓去了

good886

good886
個人積分：46分
文章編號：18402867

46分

9樓

2010-03-28 16:59

不知有沒有辦法做一台固定式儲電訓練台
可以把輸出的功率轉化為電能儲存

再附個110V的插頭可連接電器(像電風扇)
邊踩邊吹

小弟認為這一定有賣點，無奈不知如何著手！

crazyrob

crazyrob
個人積分：38分
文章編號：18402918

38分

樓主

2010-03-28 17:03

這個是永磁式直流馬達輸出電壓由轉速來決定,當然負載大小也會有點關連,一般無載輸出100~300V都有可能,意義並不大所以沒有特別去測它,改天有空測測看再把結果補上。

SwitchingPower 不能省如果沒用它充電電流大概不會超過1A,效率會很差,我還試過 DC to DC converter 效果還不如這 SwitchingPower CP 值更差。

橋式整流器在這裏有點防呆的作用,萬一有人往反方向踩也沒問題。

充 UPS 電池沒問題,只看電池是幾伏特稍作修改。

汽車發電機是要激磁的,而且如果沒有做更大的齒比效果也不會好,可能會踩到暴心跳,而且價格也不見得多親合。

弄這台的目的就是,下雨天或時間不夠出去騎車也能在家裏運動健身兼做環保,環保是要用行動來實現的。
