DIY:土砲純手工CREE Q5X1車燈 (01/07 新增Q5X2 雙Q5車燈製作圖)

e23006

e23006
個人積分：116分
文章編號：9796112

116分

樓主

2009-01-08 18:05

已經PM給您囉~
250塊錢的鋁板,可以製作Q5雙燈約10組,或是做Q5單燈15-18組~

01名言(1)：先買先享受，晚買享折扣！　　01名言(2)：有圖有真相，沒圖靠想像！

e23006

e23006
個人積分：116分
文章編號：9903528

116分

樓主

2009-01-15 15:35

01/07 新增Q5X2雙燈
3D製版圖

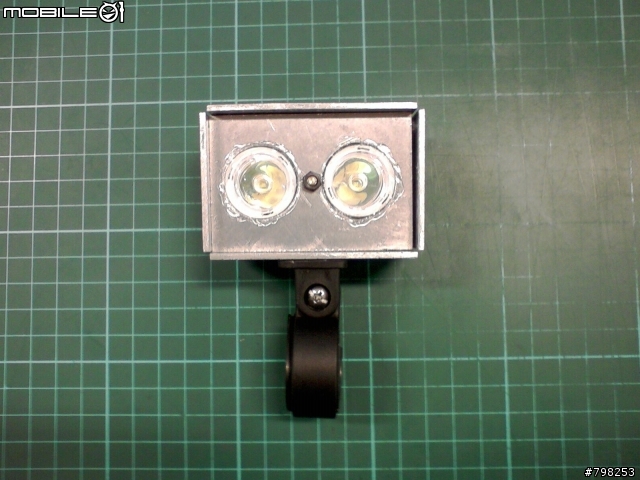

成品圖~

燈杯與燈殼蓋板處使用熱熔膠補縫.....流鼻涕真難看

Q5晶片採串連方式與恆流電路相接,避免電流分流造成LED亮度不足~

01名言(1)：先買先享受，晚買享折扣！　　01名言(2)：有圖有真相，沒圖靠想像！

thankb

thankb
個人積分：25分
文章編號：10134420

25分

23樓

2009-02-02 18:48

不錯喔~我去年也做了好幾個,我有個小建議給你,你目前使用的凸透鏡,其實把你二邊的鋁片割掉會有180度的散光出來喔.因為他的反射作用會隨透明光杯而透出,所以會有散光的做用,不過樓主有空可以去try 看看鋁製光杯,他的效果可能你會很喜歡喔.忘了說我最後的diy心得是,單棵q5發揮最大1000ma效能才是最佳選擇,經過串與並的電路變數多,耗電大且不穩定,若求光效率,建議ssc p7及cree mc-e,只推1400ma(7135x4),效率就很高了,也不會太熱至少有400~500流明亮度(用調光的不錯喔,可依地方的明暗來做變動.還有你說的y.p拍的EHE我也敗了不少小朋友在那裡.(因為都是車友托我改裝)入魔太深.........

abc0910724000
個人積分：1分
文章編號：10616286

1分

24樓

2009-03-02 1:28

e23006 wrote:
01/07 新增Q5...(恕刪)

請問大大你的Q5燈怎麼做串連呢??

直接a燈＋極接電池..b燈－極接電池

A燈－極接b燈＋極嗎?

還有燈有並聯接法嗎？？有的話是串連比較省電還並聯。。亮度會有差別嗎？

電池方面是怎樣呢？

我也想要自己ＤＩＹ不過是外行所以先問問
