造車- e cargo bike 20"+26"; leaning trike / tilting quad

烏都禾黑 wrote:
extreme 越野...(恕刪)

捷運.地鐵因行駛環境的考量會採電力驅動.
像高鐵這種高速列車也採電力驅動,噪音與空污當然不會是首要考量.

燃油引擎畢竟不是電力引擎的對手.
明顯的優劣勢可從列車所仰賴的電力供給系統看出.
所以會問電池的配置型態.

燃油引擎自始就有限流機制(轉速.輸出)
以防如脫韁野馬無法控制.
但真要榨出最高能量(所謂的極限)又要可控
那就是發動機後的變速(驅動)與底盤懸吊的課題了.

兩支影片都很有意思
都配備防滾,但感覺上電力驅動的似乎輕量一些.
扭力的輸出線性也優.

兩個都抓來野地PK,我只想到Maximus這一幕.
按這裡檢視網頁
Look a look!

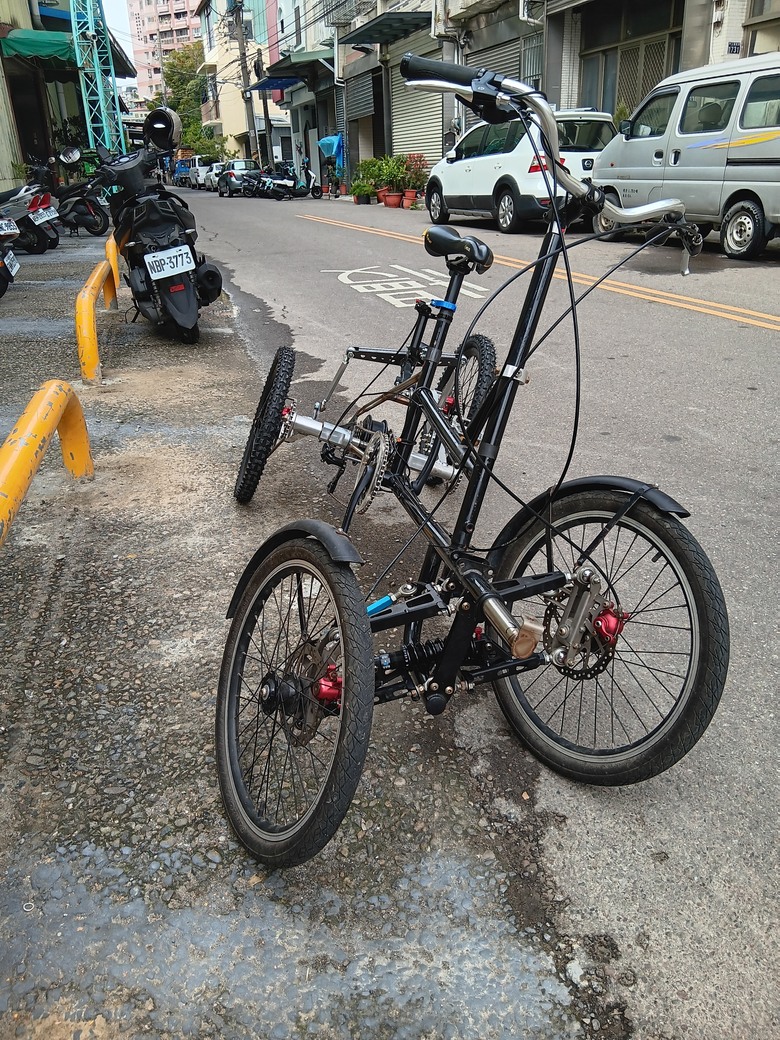

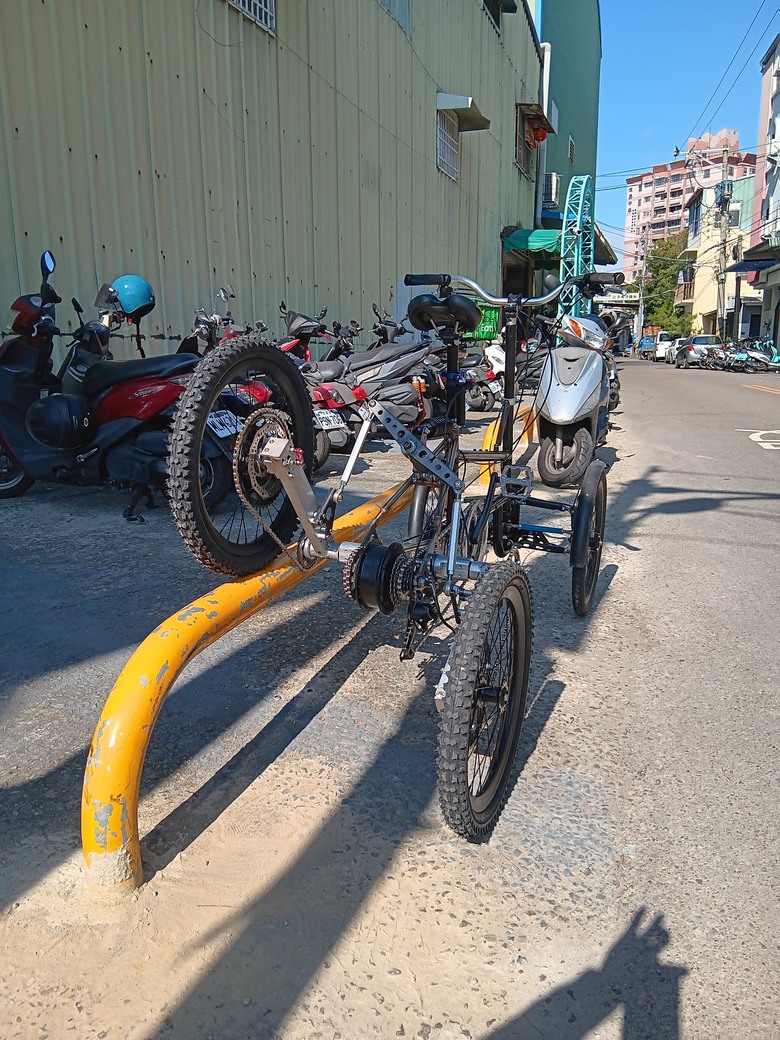

左右輪高度差比起前双輪高度差大得多,表示攀岩也不易出現單輪懸空









馬達高低檔(H/L)輸出如預期,換檔順暢
後斗位置重心低

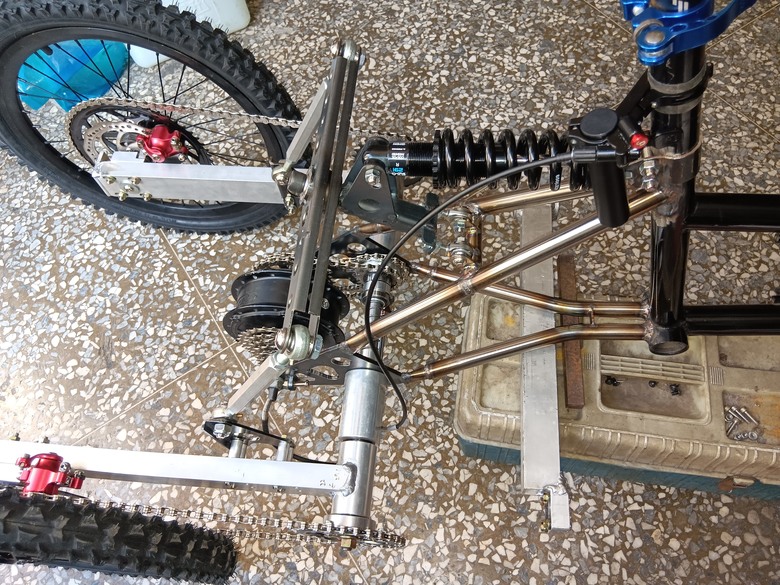

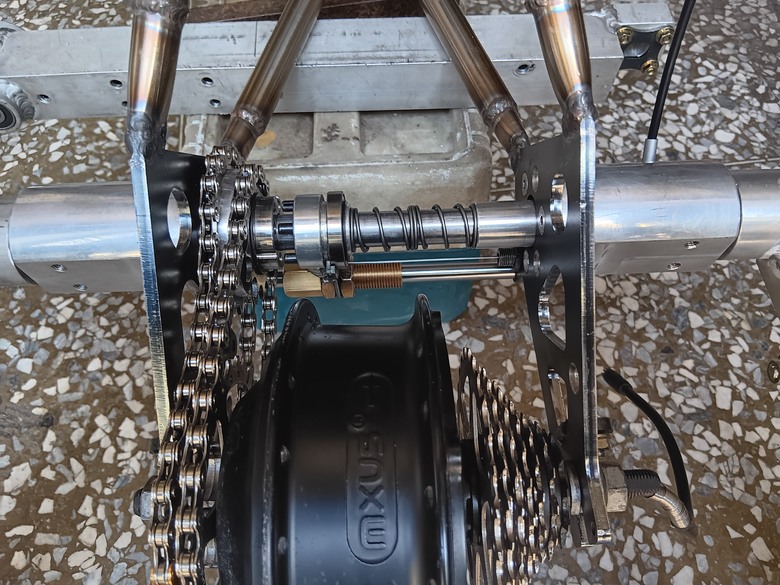

H/L檔 與 撥叉/銅軸套guider/拉線/回復彈簧,圖是H檔狀態
今早收到的手把延伸座,22.2的管徑才能安裝離合導線按鈕式Lever拉放基座
線太短,只好安裝在座管旁操作換檔
這圖是換檔爪脫離狀態(L檔)

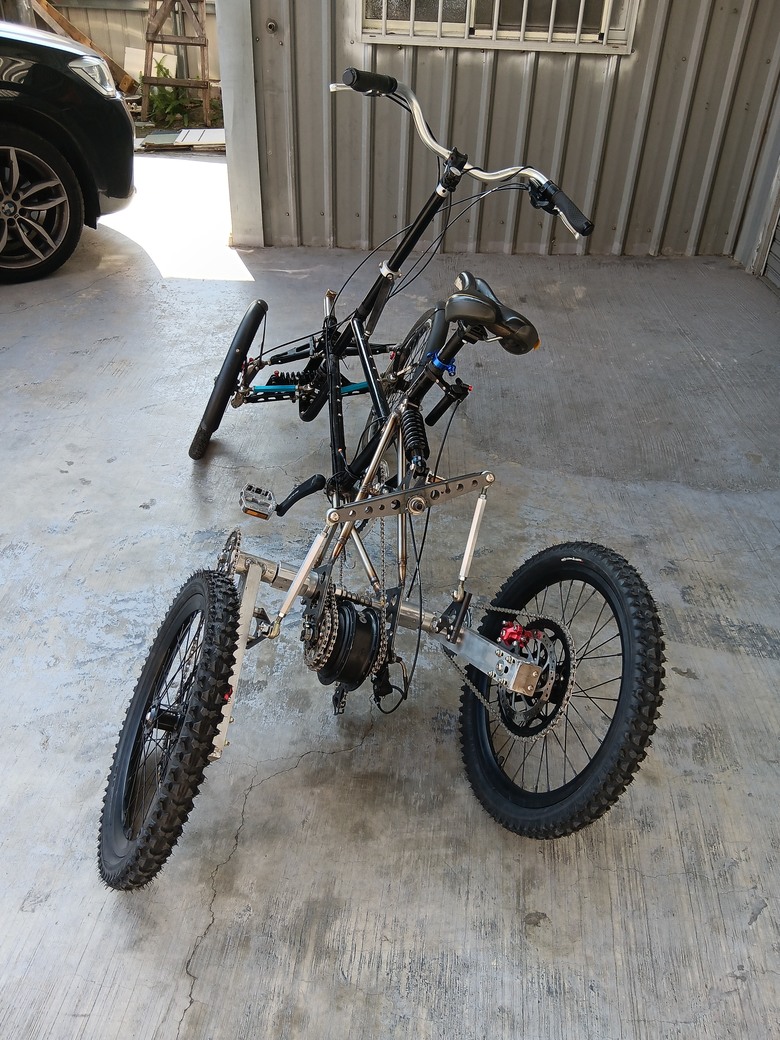

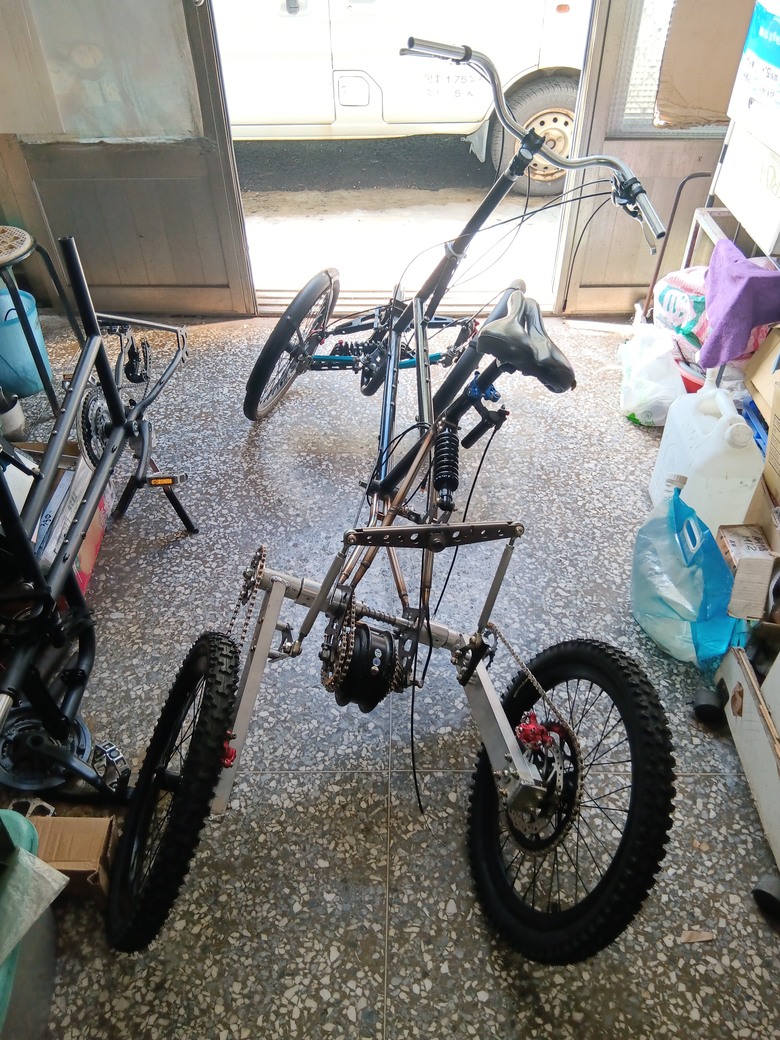

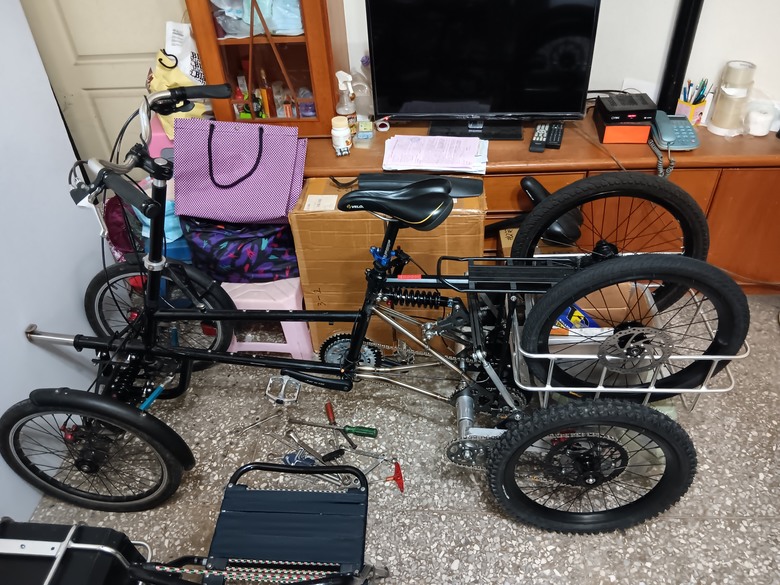

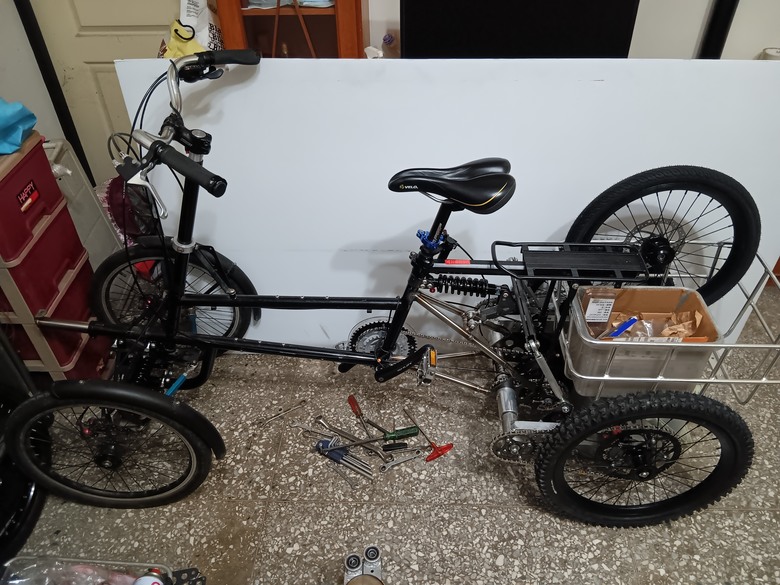

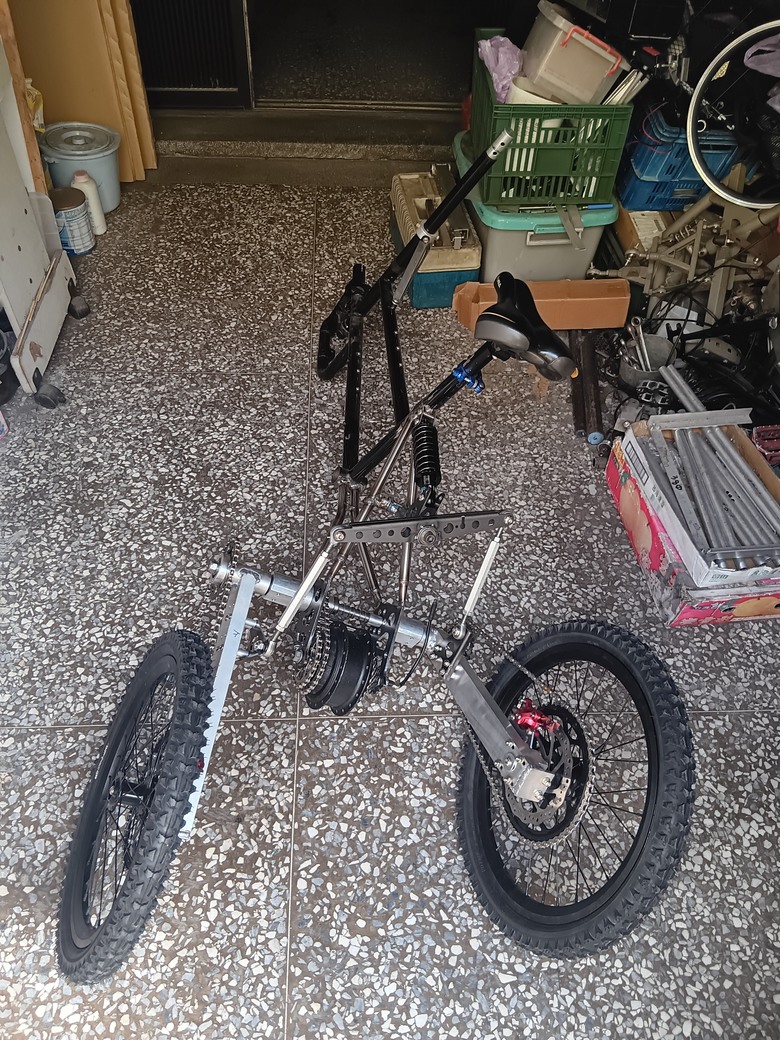

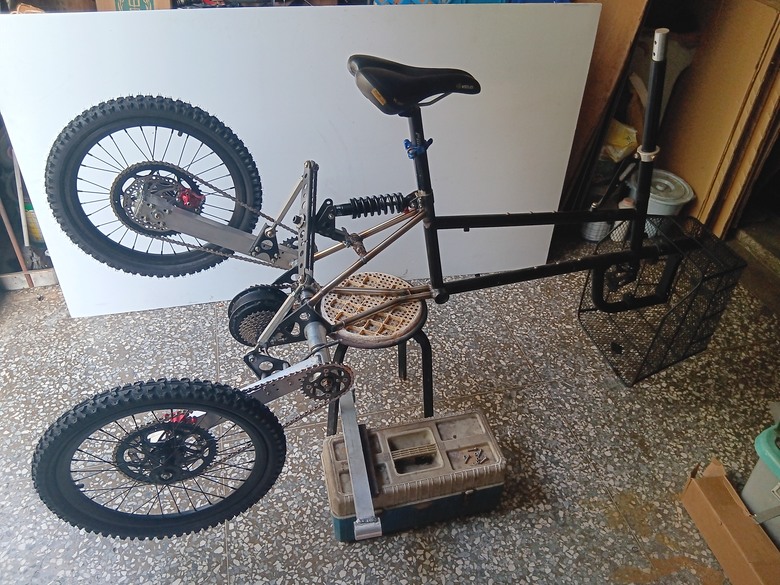

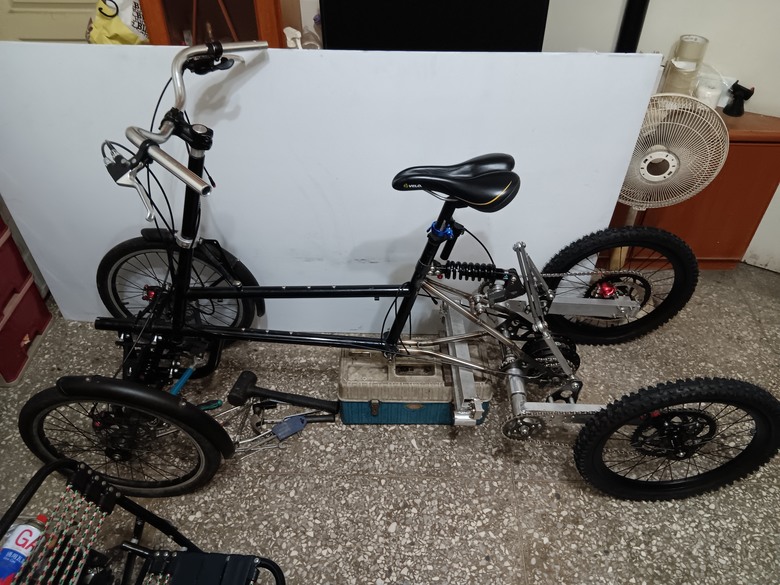

年假過一週了都懶得動工,昨日下午才將前後半結合, 先拍張照

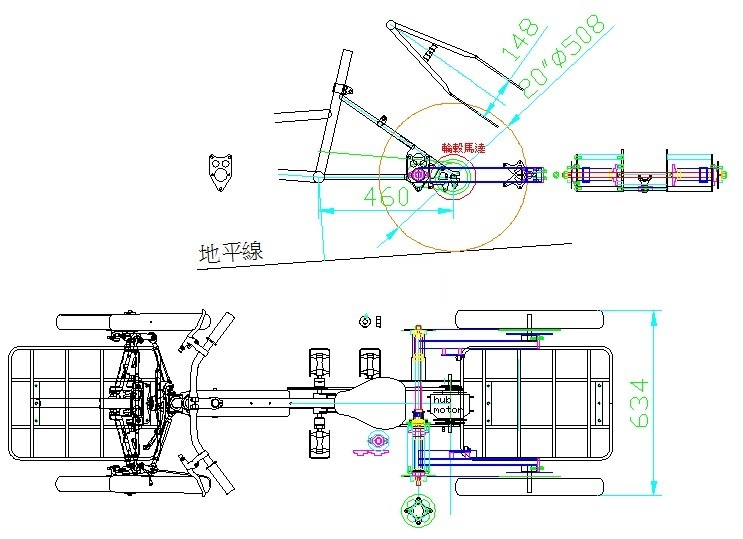

其實也有幹活! 繪圖改版的工作; 上視圖中,右後拖曳臂是現在的一版,左後拖曳臂是改版圖,在不改樞軸尺寸前題,增加剛性更適越野

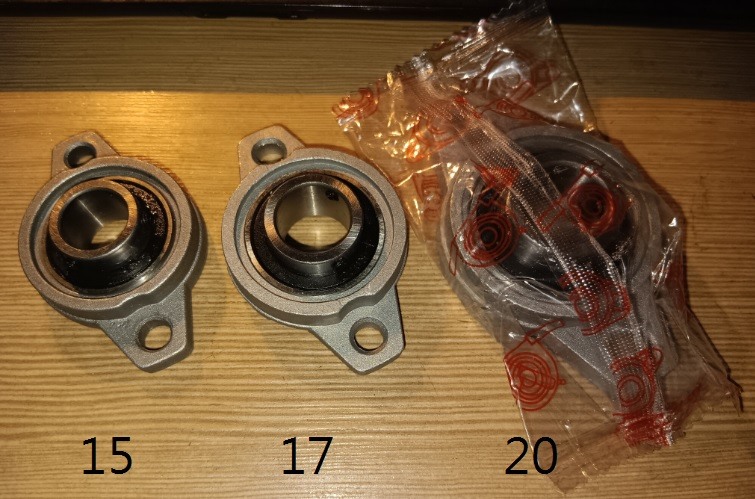

想改版的另個原因是使用自動調心軸承,左右側裝配不受制於同心度對正,車架焊件左右側無法做到車銑件幾何公差

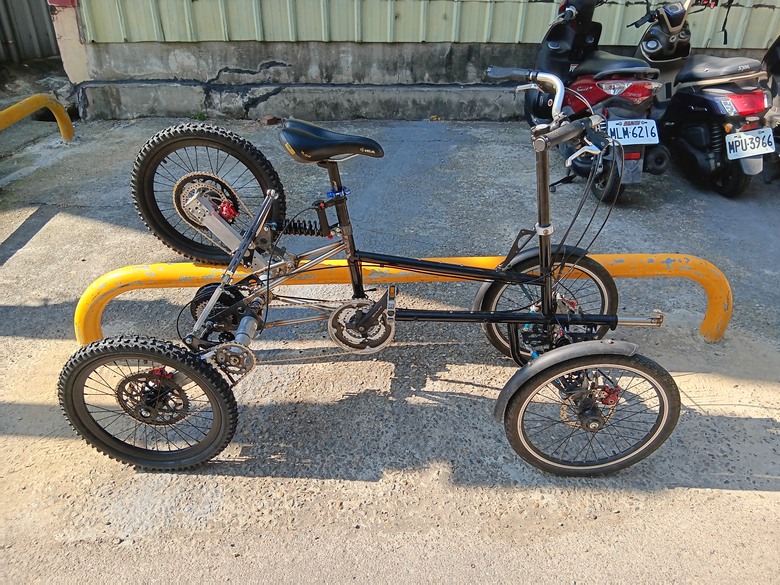

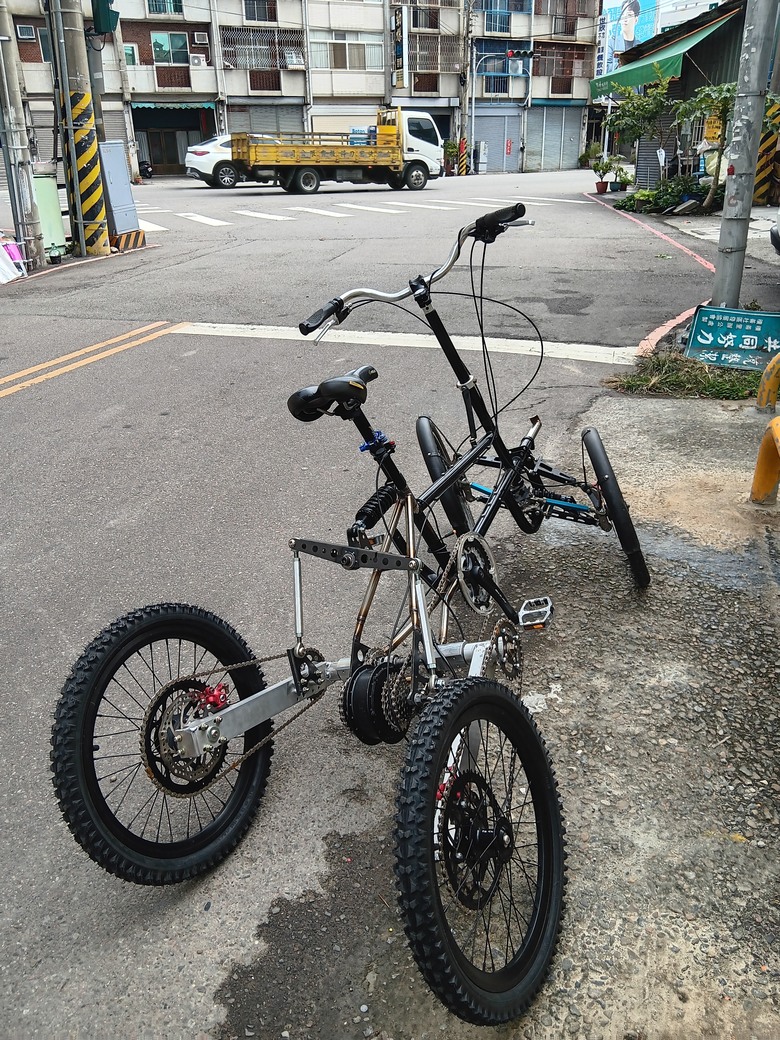

蛇年開工就來試車

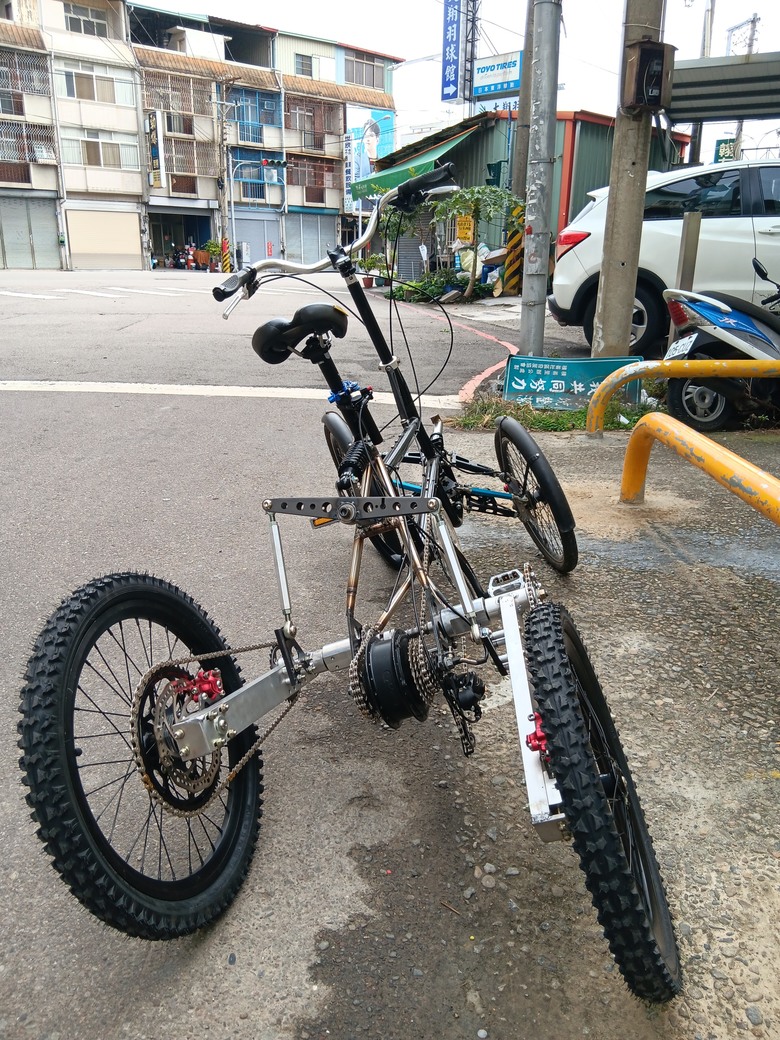

訂購的台製輪轂馬達配電控尚未好勢,只能純人力騎車,後懸吊作動正常,H/L檔操作也順暢,等電輔套件配好了再試電動

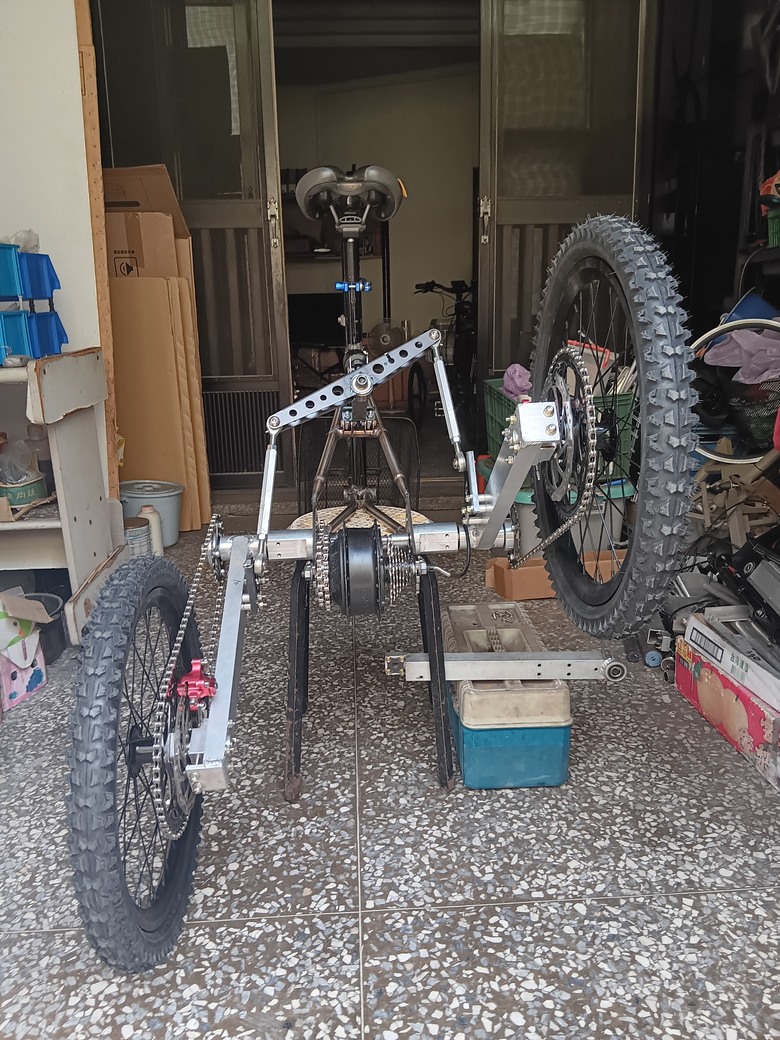

拖曳臂鋁管覺得太長,裁掉3吋,騎起來剛性好些,試了行程約40cm,仍比前二輪大許多,這長度夠用了!

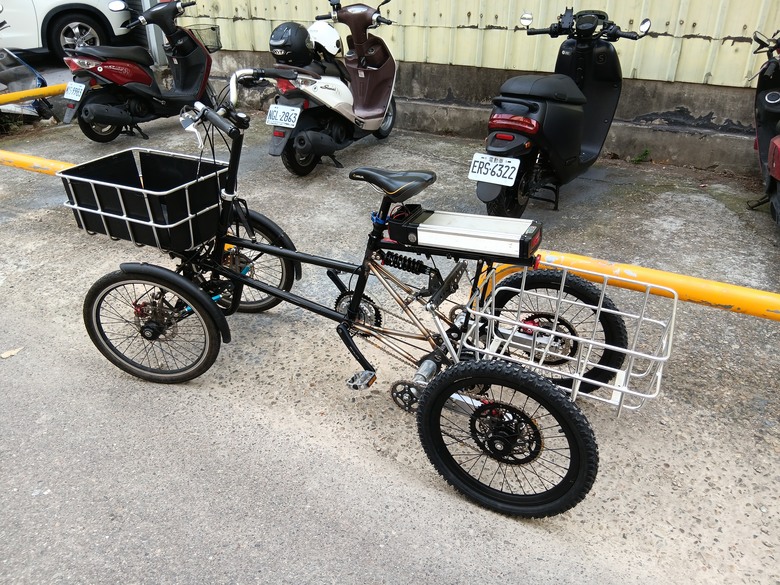

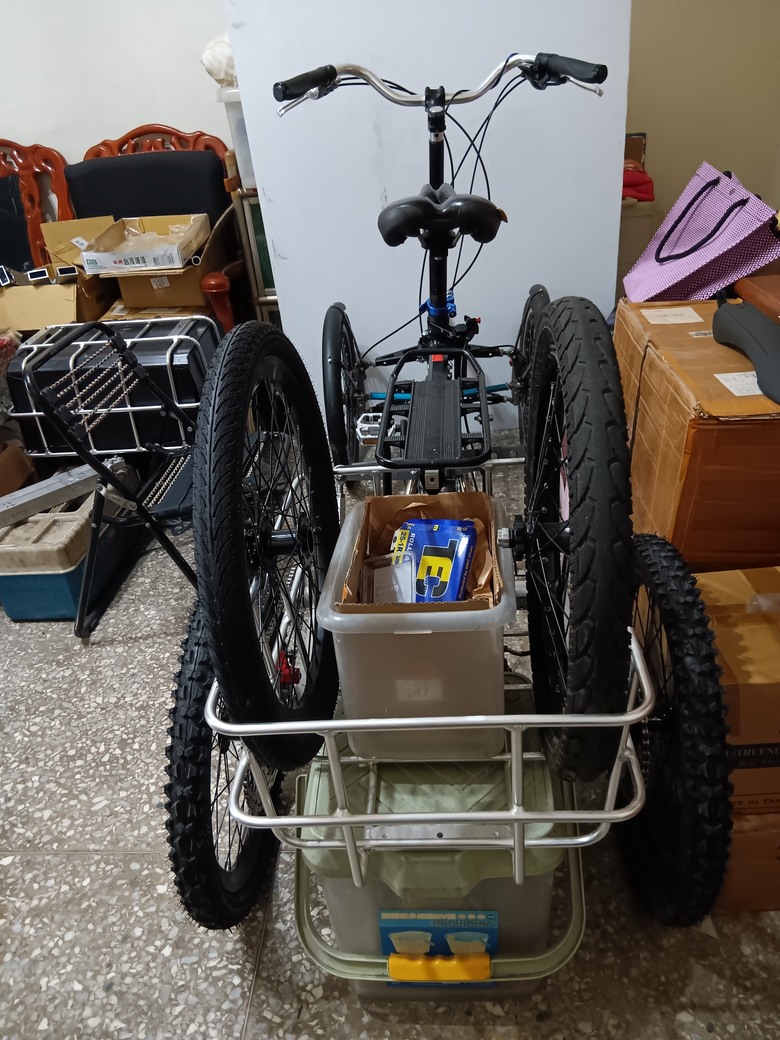

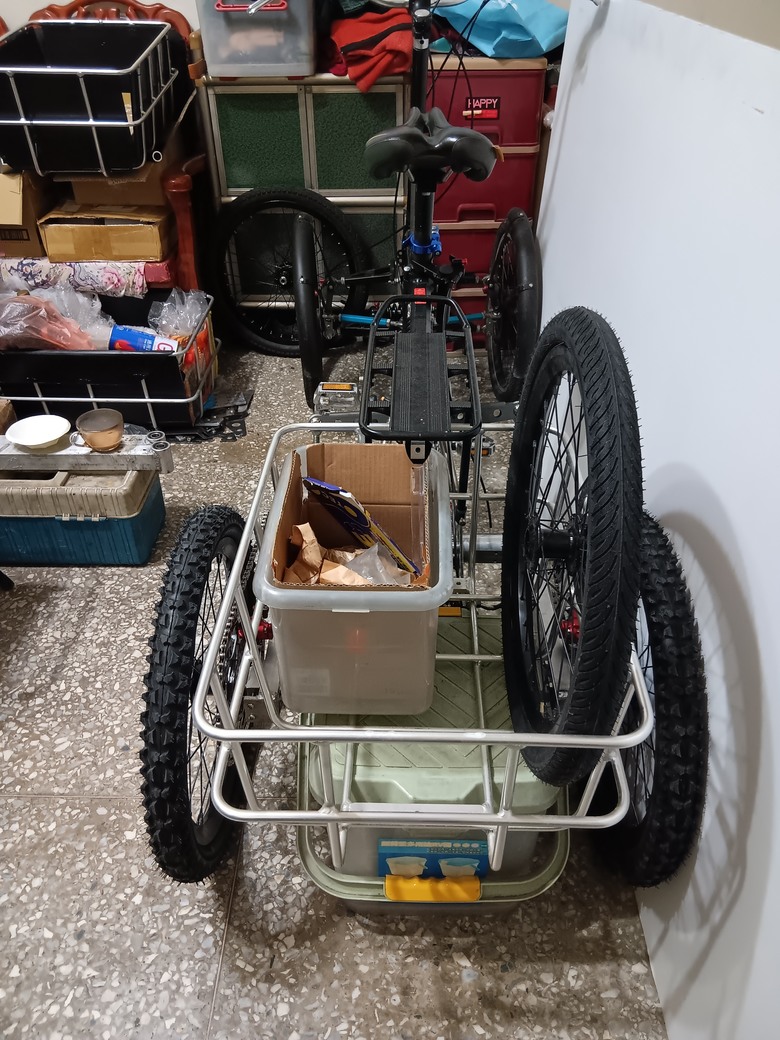

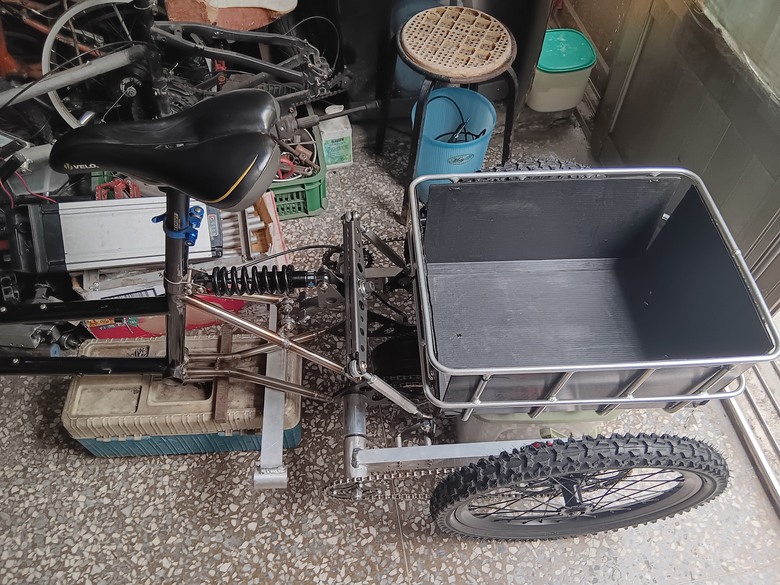

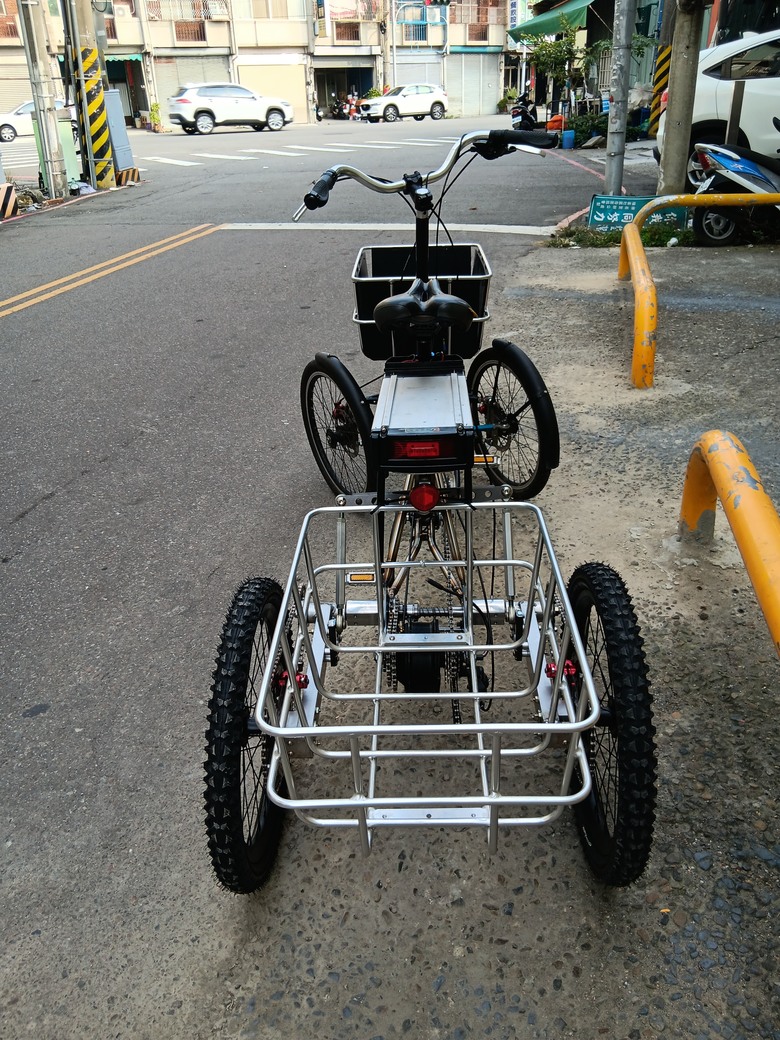

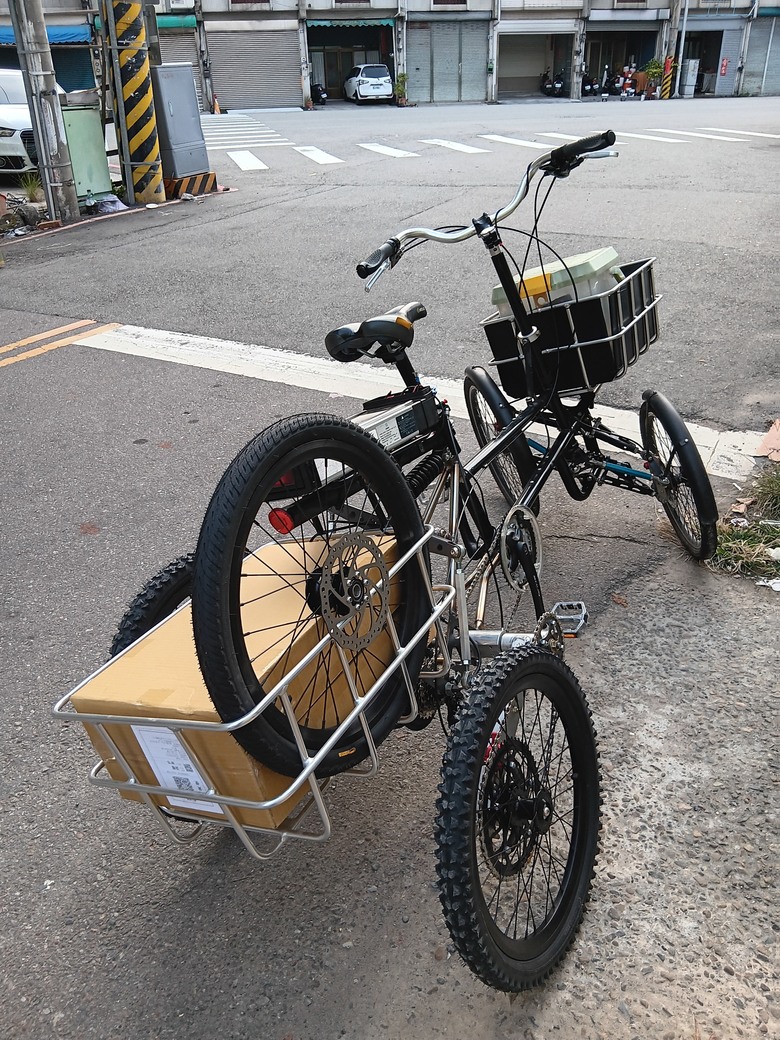

後架與貨籃的搭配- 嘟嘟啊好! 備胎在籃內也不佔空間

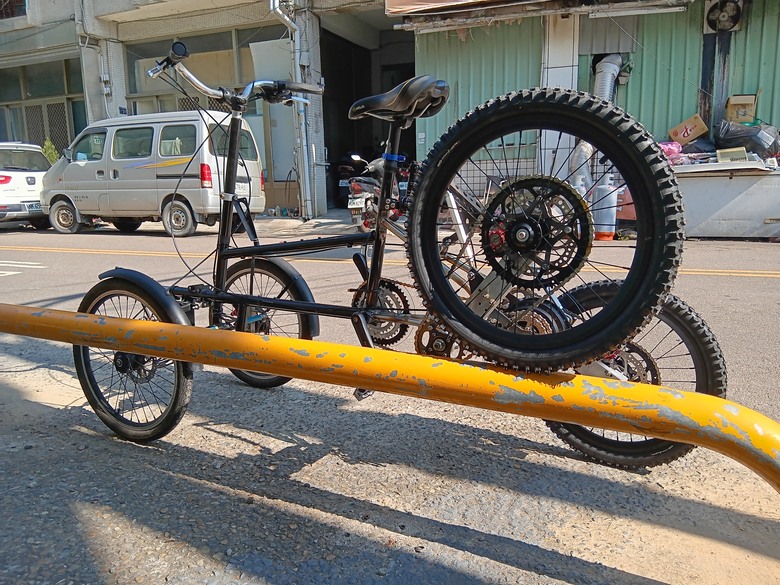

跑Rally帶2個備胎



發現2年前我網購的後貨架有2種尺寸稍不同,不確定哪個是哪家,都再買一次

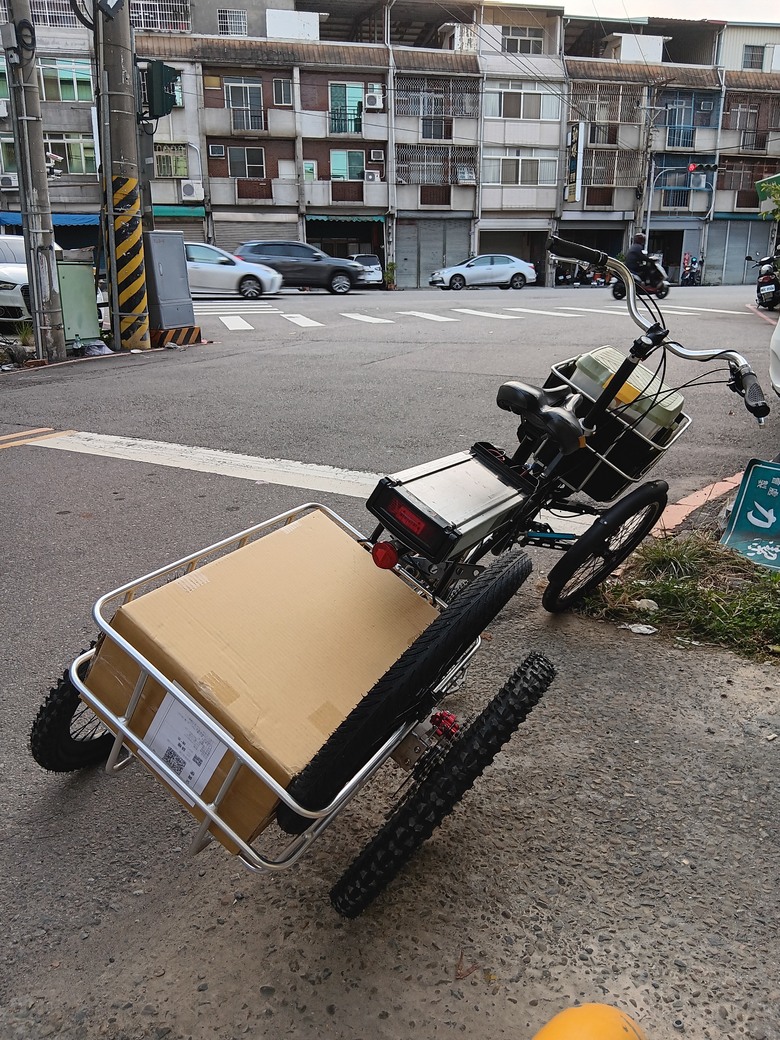

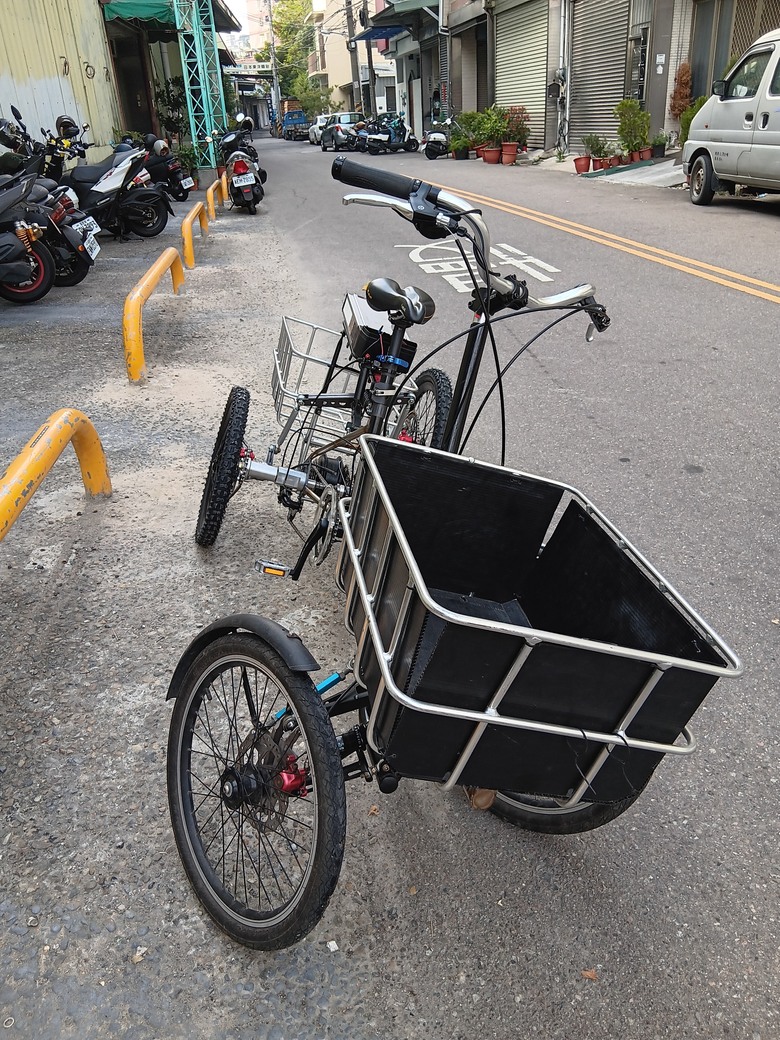

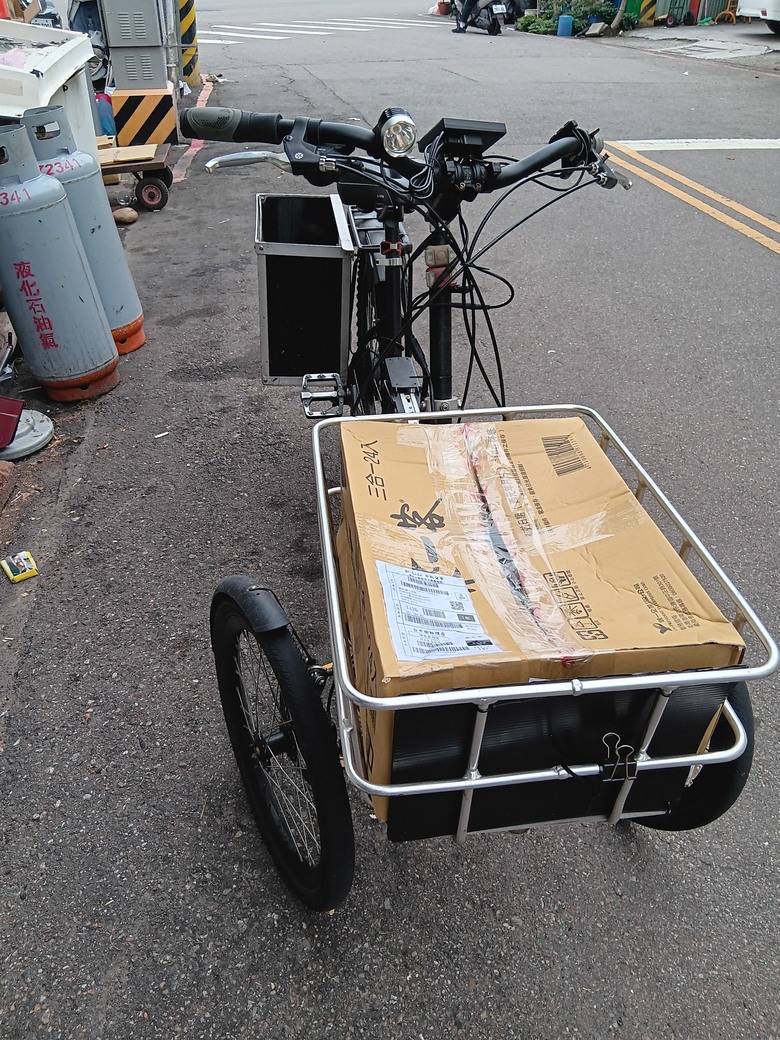

鋁籃尺寸剛好可裝超商周轉箱容許最大包裝尺寸,商家拿來一客24杯箱裝也是45x30cm長寬





後架裝箱要對角擺放才能入箱,可見尺寸是抓好的

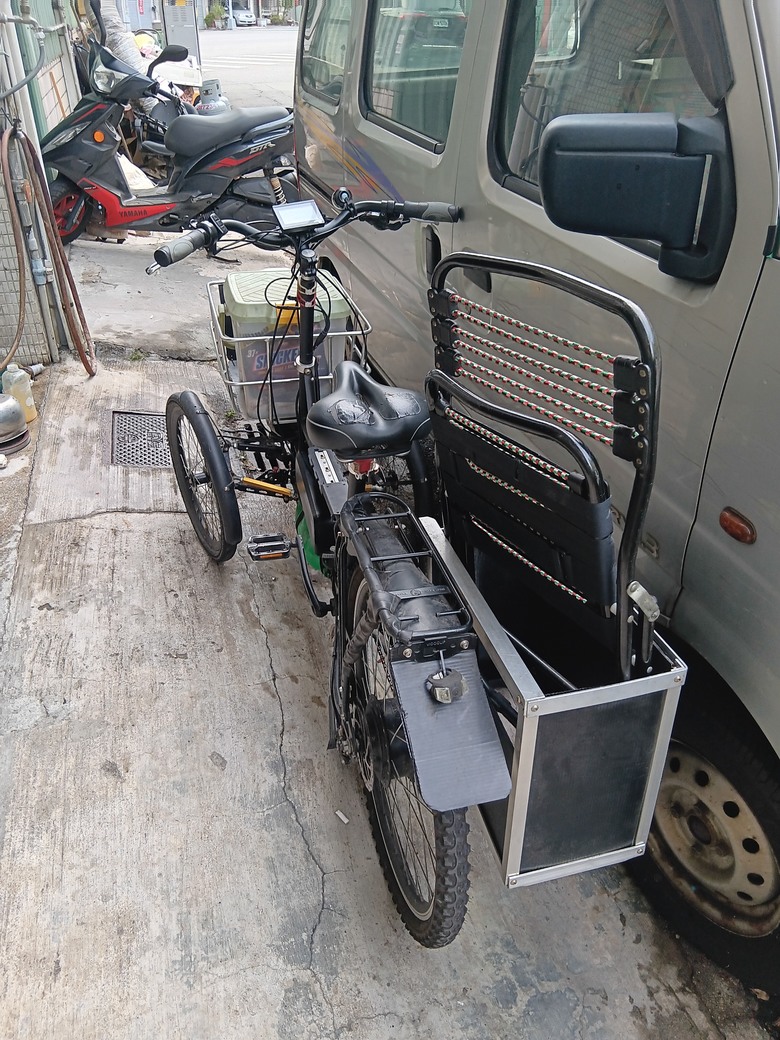

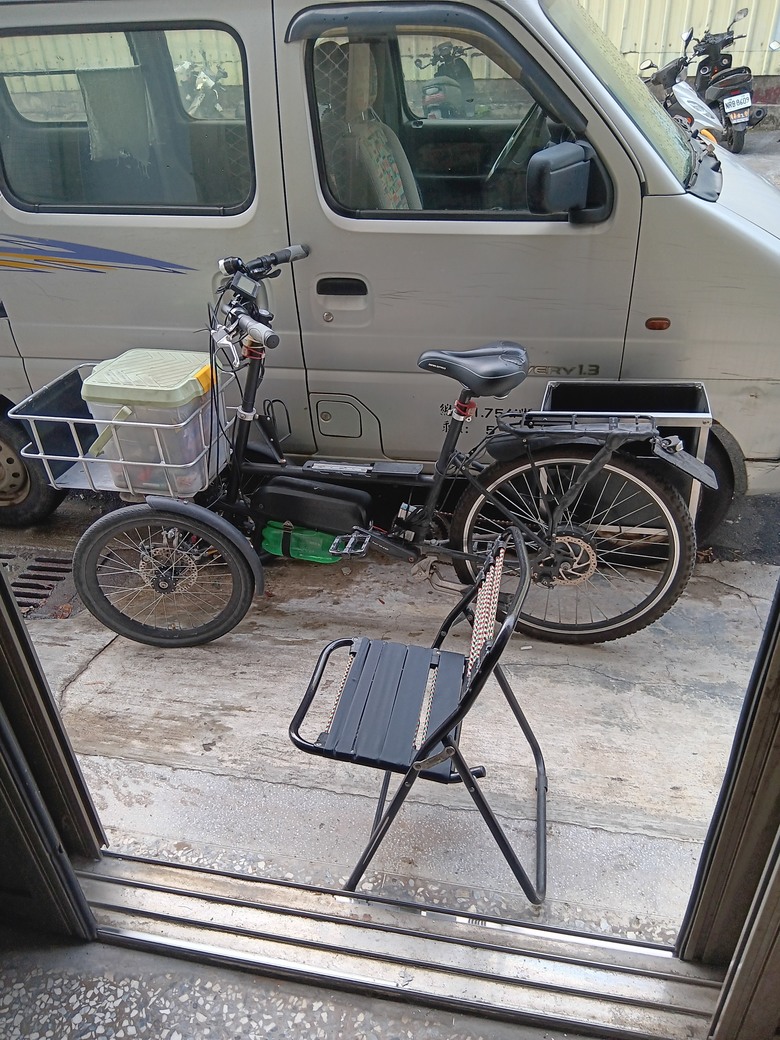

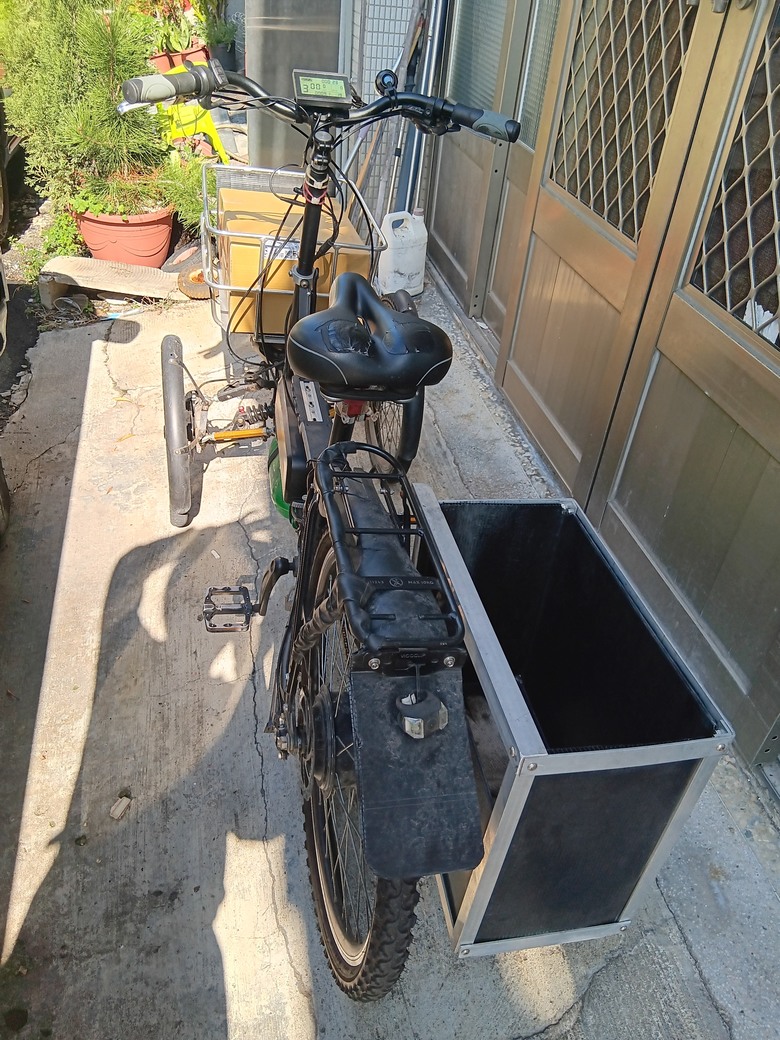

經常去溪畔納涼的代步車後側箱剛好也能裝下折椅



定位為all terrain cargo bike原型機拿現成配件拼裝,外觀雖不nice但可達成預期功能- 窄輪跨不佔道/不滑倒不翻車/載卡多/能克服極度崎嶇不平地形/爬陡坡甚至爬梯/即使素人也能換備胎- -
