造車- e cargo bike 20"+26"; leaning trike / tilting quad

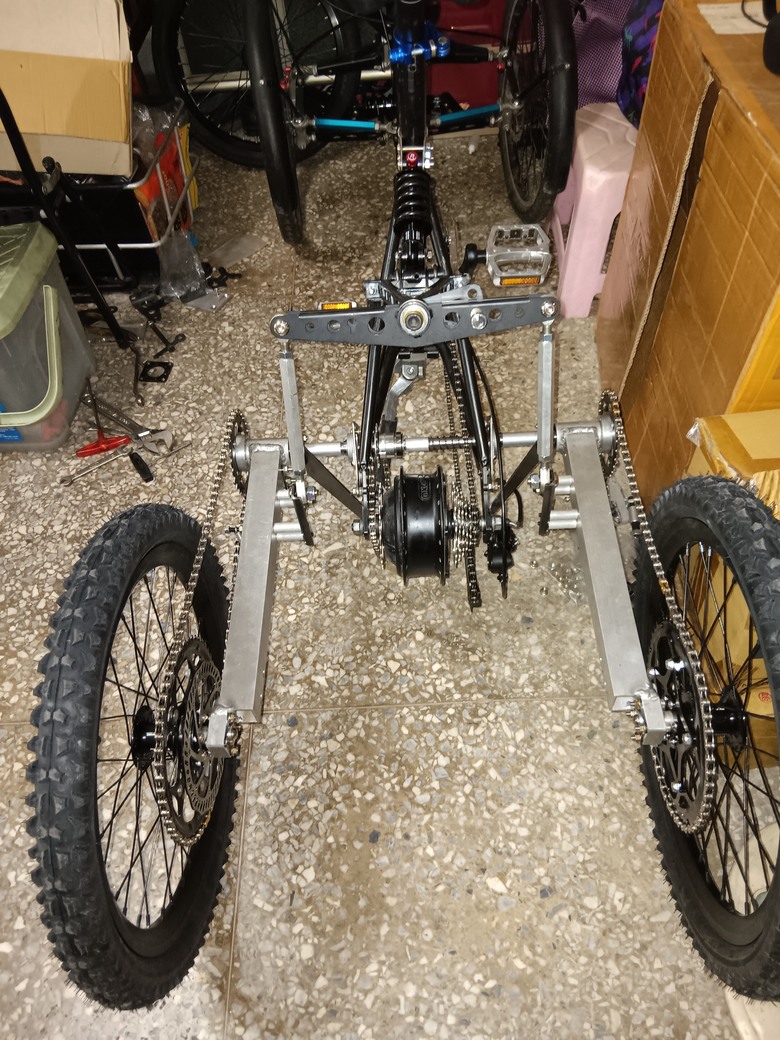

後懸吊初完成試組裝

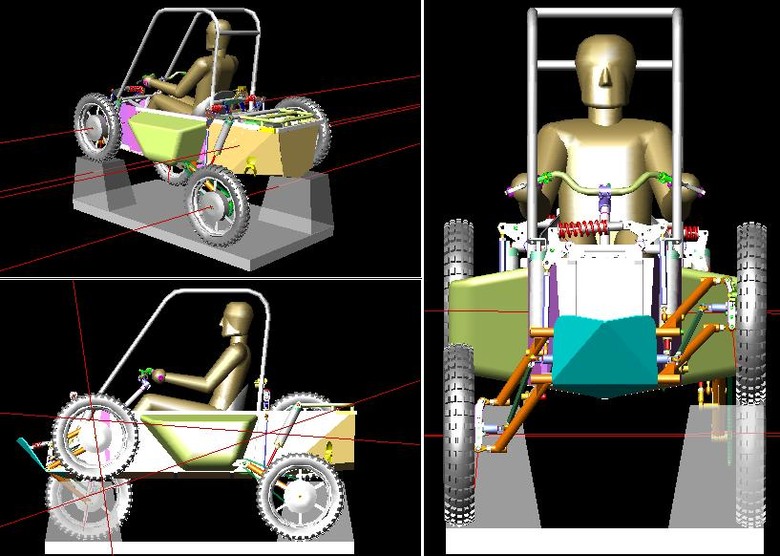

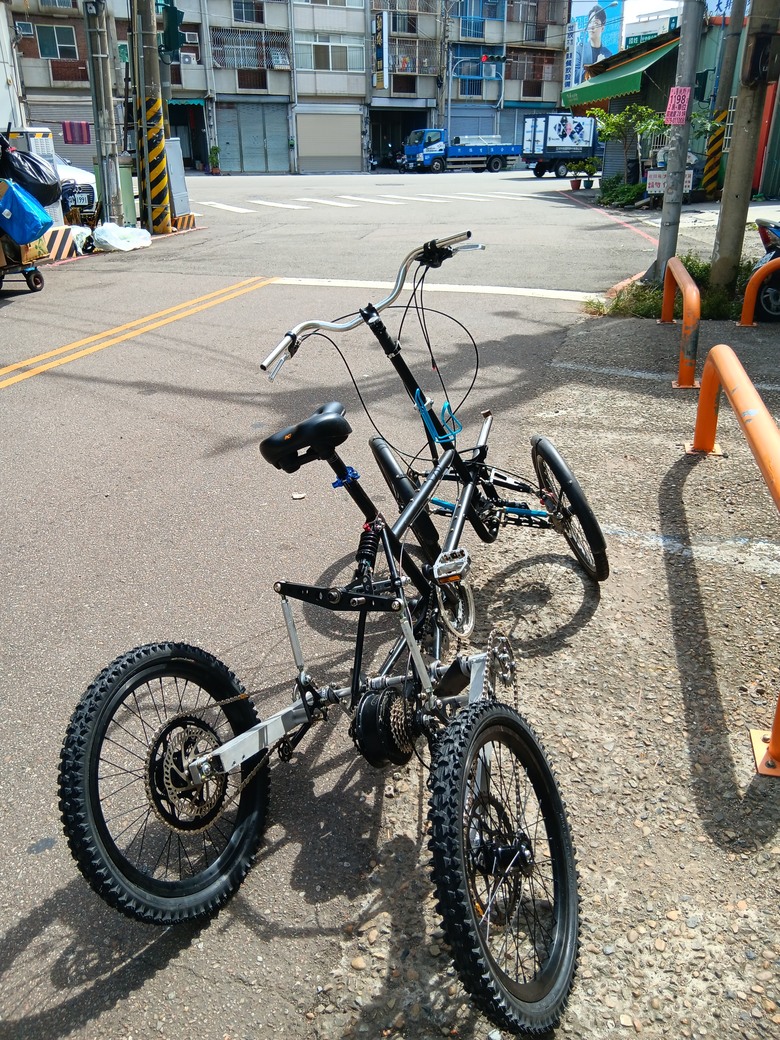

首隻原型車主要零件拿現成的來拼湊,以較短時間(2個月)評估機構運動及各件受力,4輪車就是要能越野,所以決定造第二隻樣品車,許多部件修改更新幾何尺寸

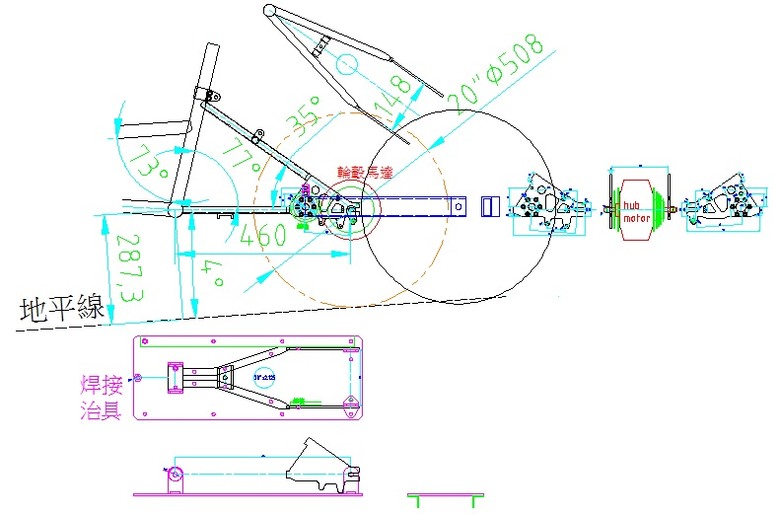

要有L/H高低檔得造專用車架,等車架廠造樣品曠日耗時,自己訂製焊接治具快一些
前三角拿現有車架即可,切除後三角,焊上下管及專用end勾爪鈑件
新造車架適用於組裝4輪與3輪

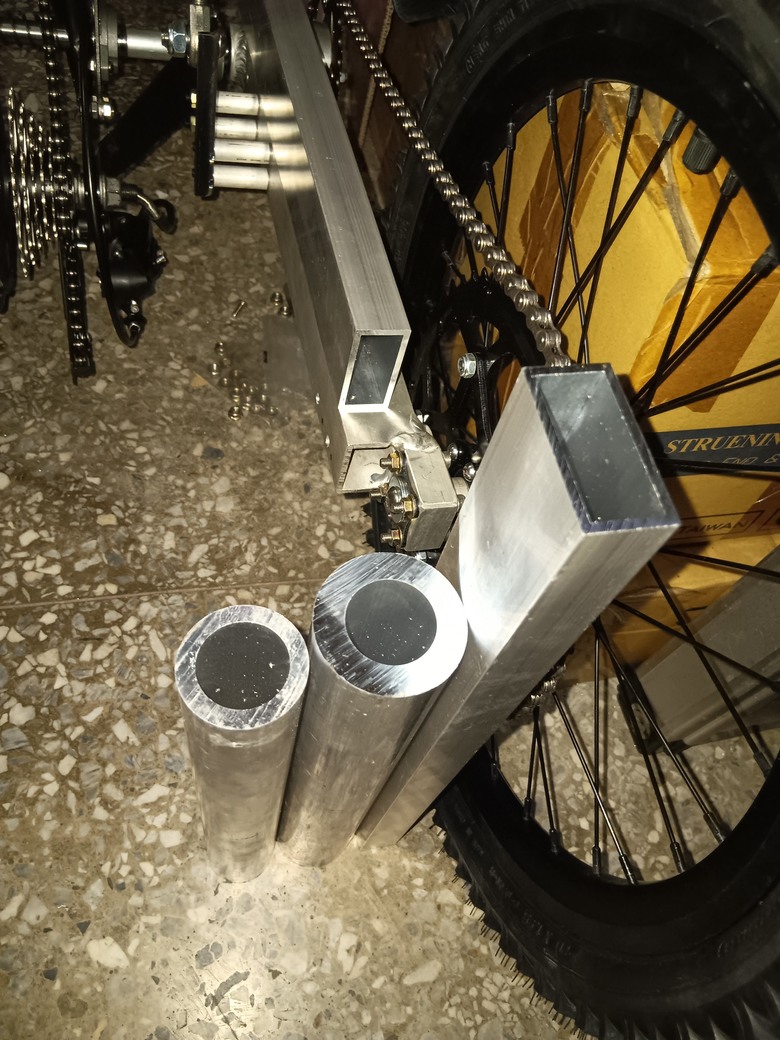

拖曳臂鋁方管; 鋁材行通常無方管,網購尺寸也較多選擇
所造新車架後軸後移3cm,踩踏時腳後跟才免碰觸長橫樞軸

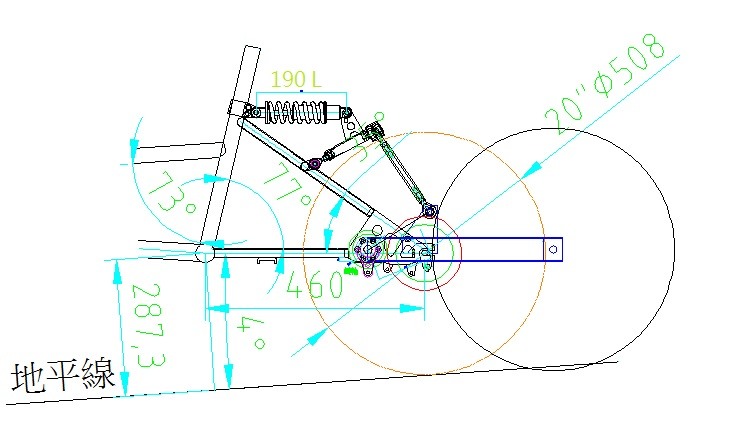

懸吊連桿重新定位,佳哉190L避震器剛好共用前避震器

Kuo1089

版大真的是很厲害,最近小弟有很多國外客戶也開始積極發展Cargo bike(我在組車廠當國外業務哈哈)

2024-11-13 15:07
烏都禾黑
烏都禾黑 樓主

也許你也可以做我的三輪/四輪牽勾仔

2024-12-12 8:44

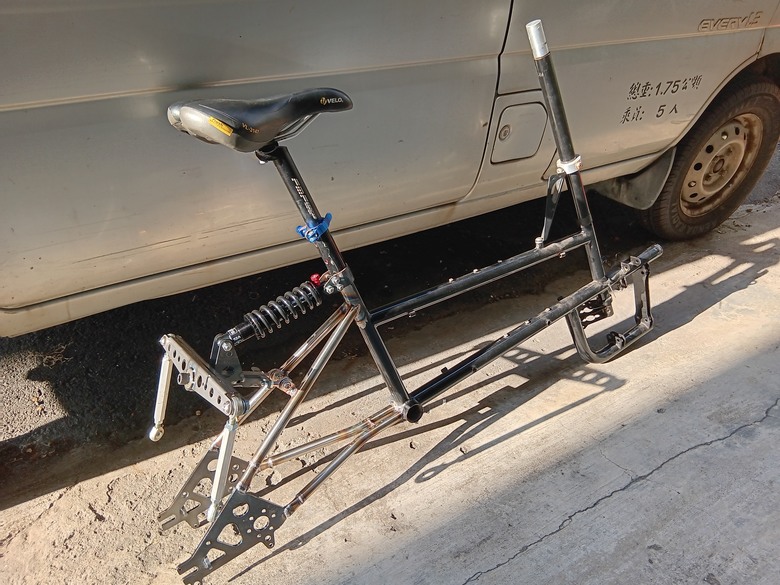

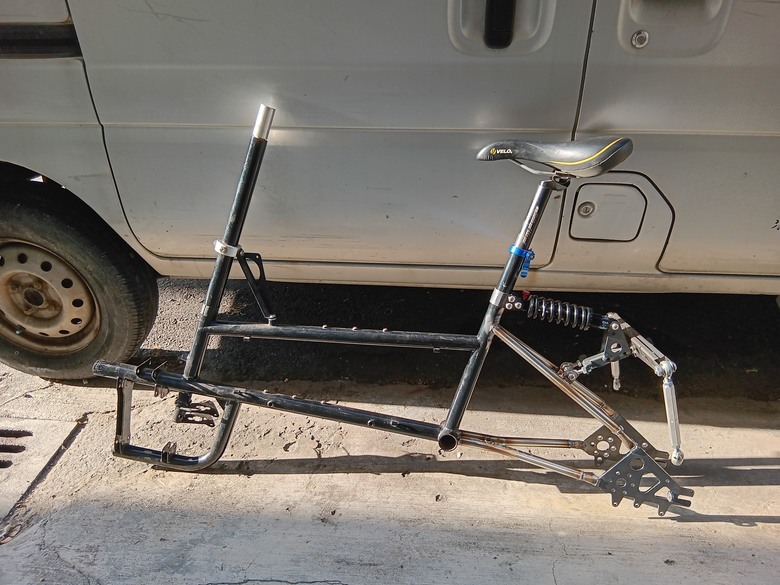

新造的車架後三角&天枰臂與搖臂



彎道小三/小四 /小五/ 6輪水陸仔 設計開發 造物者
我看試組的成車有鏈條導輪 (tensioner?)
但看後三角圖面,是使用水平勾爪.
是要變更鏈條張力調整模式嗎?

190mm的減震器
看來已定位在爛泥操駕的模式
我們家阿勇只有150.
烏都禾黑
烏都禾黑 樓主

4輪定位為extreme越野車,看勾爪開叉,二級與三級鏈條調緊改為類似檔車調節螺栓樣式

2024-12-12 16:11
烏都禾黑 wrote:
4輪定位為extreme越野車,看勾爪開叉,二級與三級鏈條調緊改為類似檔車調節螺栓樣式

了解.

我們家阿勇也算強悍,但跑得很斯文.


MIC的土除卻承受不住.


我應該會到回收場找個適當的土除.
要不然就改變安裝型式.

你這extreme越野車
馬達扭力若足夠,換個胖胎會更好玩

台灣雪地幾乎是0,但沙岸不少.
載妹子衝海灘既酷且爛漫.

那些阿督仔跟洋妞鐵定喜翻.
烏都禾黑
烏都禾黑 樓主

你猜對了!我造這先期四輪接下可能就是4WD三馬達肥胎車

2024-12-12 18:33
leone823

[讚][打氣][打氣]

2024-12-12 20:15

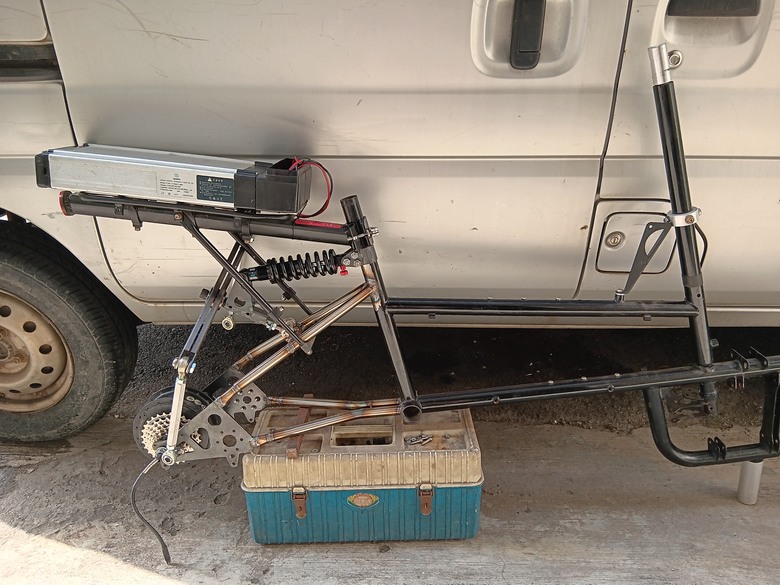

裝上後架與電池,撐桿擺向前固定就不會干涉天枰臂作動,空間利用得宜;如此可帶3顆電池能跑夠久遠了!





大家都怕換輪轂馬達破風胎

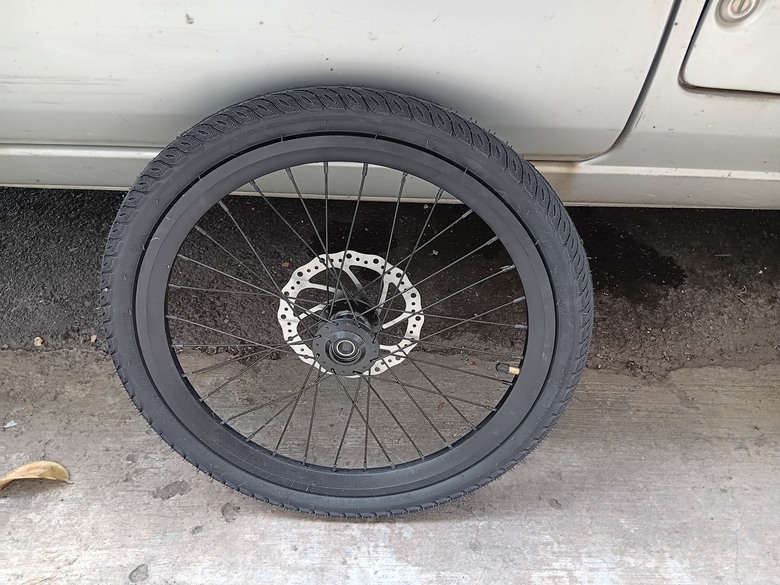

這車四個輪皆同,只要帶一個備胎(前花鼓+輪圈+胎),越野不怕爆胎或撞壞輪圈,而且只要鬆開一枝輪軸螺栓與卡鉗就能更換輪子
烏都禾黑 wrote:
越野不怕爆胎或撞壞輪圈,而且只要鬆開一枝輪軸螺栓與卡鉗就能更換輪子

哈哈哈...你把這車當F1在設計喔!
也唯有技者(技術開發者)才會思慮後續維修保養的通用與便利性.

我曾跟車商就後趨電機那條線可否以接頭連接,方便後輪拆卸.
結果他跟我講一些有的沒的...我也懶得再跟他討論.
(他只是組裝,後續如何卻沒放在心上,也沒概念)
所以我只向他拿套件,也不想讓他組裝.

開發這四輪車(2WD或4WD都無所謂)
不知你的電池是做何選擇?(鋰鐵or鋰電)

遊樂是一個面向,工作(車)也不可小覷.
建國市場,果菜批發中心仍是兩輪機車外掛二輪拖車在做接駁.
一些大型的農牧場雖有4輪的機動搬運車,但速度與噪音及油料儲存...
仍有更新汰換的機會.(市區物流.外送先發難)

其實是礙於法規,否則市區應用也會是一個趨勢.
只是目前(機動車輛)使用者仍在隱忍.

單人,兩三個工具箱與中小型耗材.就可搞定的"事業"
幹嘛還開著車...找停車位...再以另一種接駁方式...到達場域...
交通延遲.停車費.工時...都得算在業主身上.
烏都禾黑
烏都禾黑 樓主

台灣機車密度高街道窄小,無法開放如歐美四輪電輔貨車騎慢車道

2024-12-14 19:04
來溫故知新一下.

2016在墾丁南灣衝沙灘
按這裡檢視網頁

在滿州草原"滑草"
按這裡檢視網頁

不同的地方,不一樣的感受.
相同的是總覺得車子"憨憨的"

大概是業者都另外調校過了吧? (畢竟是營業行為)

其實,我是期待有二行程的動力引擎 (不過,應該是回不去了)
另一個是很吃底盤與懸吊.

6年後,到太麻里跨年.
在華源海灘又看到另一個車隊.
引擎聲平順,母雞帶小雞的一路縱隊.
說真的,一點都熱血不起來.

礫石灘相對嚴苛一些,也難怪業者會要求大夥兒都當乖乖牌.
按這裡檢視網頁

相較之下,滿州那草源最爽.
(難怪影片後面會Oh yeah.Oh yeah!嗨翻天)

電力輔助驅動+Hi gear,Low gear切換.+4WD
真的很讓人期待.

看過小三的能耐,底盤與懸吊是無庸置疑的.
新能源,新型態.
烏都禾黑
烏都禾黑 樓主

工業化國家從工業革命起就熱衷於造車玩車賽車,連高仿中國都知道要賽車才有競爭力,台灣太小文化價值觀故步自封玩不來

2024-12-16 21:32
leone823 wrote:
來溫故知新一下.2016...(恕刪)

extreme 越野要走自然地形才實用,而非遊樂場



extreme 越野除了扭力輸出大,輪胎抓地力夠,還要求貼路性,四輪都貼地不能有一輪懸空;ATV懸吊走破碎土石山路就易有單輪懸空
