[DIY分享] GIVI漢堡箱加裝第二方向燈

先前與大家分享小弟的KAWASAKI ZR-7S加裝馬鞍袋後,從一月份到現在,使用狀況只能用一個來形容,真的是便宜又大碗,這也讓我與小7的合作關係繼續邁入第七個年頭


不過裝了這兩個馬鞍袋也不是全然沒缺點,缺點倒不是袋子本身,而是裝了馬鞍袋後,方向燈的側面被馬鞍袋擋住了,因此後方來車必須在我的"正後方"才會看見我打的方向燈

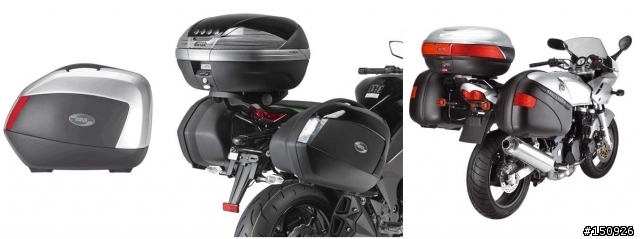

一般專用的側箱架均會搭配方向燈後移座來解決這個問題,可是我就覺得這樣很醜,但方向燈被遮住是事實,所以還是得想辦法解決


因此我能想到的做法是在漢堡箱上加裝方向燈,來增加側向方向燈的可視度囉可是我的問題又來了,我的GIVI E35是與我另一台小雲豹兩台車共用的


所以我的方向燈的接線一定要做可拆式的,我找了原廠網站只發現第三煞車燈的套件,沒有方向燈的,如果買原廠的第三煞車燈來改,這個花費也不便宜,所以乾脆我也來做個山寨版的方向燈兼第三煞車燈套件,如果各位站上的大大喜歡的話就撥空參考著做吧

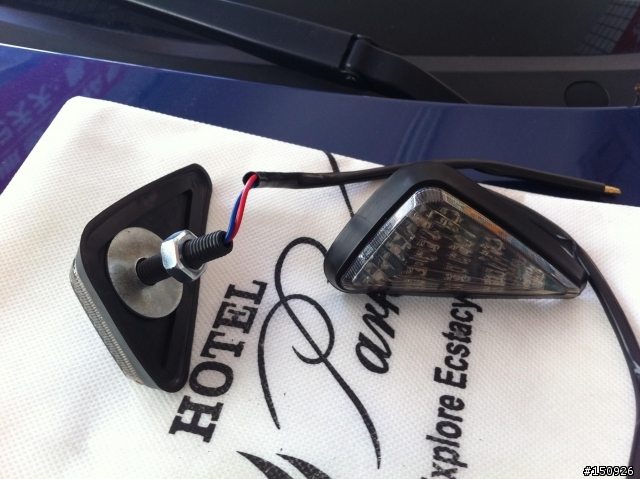

首先是我在網路上買的方向燈,一組只要0.55張小朋友(還含運喔,划算的很)


再來就是4-pin的佳能公母接頭 對!沒錯,這個就是大家在KTV搶麥克風時會掉下來的那個接頭


首先在箱子上量好位子後鑽孔把方向燈裝上


裝上後的外觀


再來佳能接頭上的卡筍記得先磨掉,以確保箱子裝上去拔得下來


GIVI的托盤原本就有預留第三煞車燈的接頭安裝孔,我也是要利用這個孔來山寨一下,接下來我都是在小雲豹上施工,因為塑膠托盤比較好做



鑽孔,記得要將箱子上去再鑽,以確保挖出來的孔兩邊對得準


擴完孔將公接頭裝上的樣子


漢堡廂內的線路4-pin的針腳接法就留一支腳把所有的負極接在一起,另外三支腳就分配給左右方向燈及第三煞車燈的正極(第三煞車燈本篇我只留接腳不接線,留待下次再做),接腳焊好就打上熱融膠封住以免裝東西時把接腳弄斷


將母接頭依照公接頭的配線接好


塞入托盤


托盤下方的狀況,母佳能接頭我有裁短


再打上塑鋼補土固定(箱子最好是裝著再打塑鋼土,這樣母接頭固定的位子最正確,往後拆裝也才會順暢)


到此大工告成,進行指揮艇組合


小7的部分也一樣畫葫蘆再做一條母接頭的線路接上就可以囉
