diy製作快拆側箱（完結篇） (第3頁)

TONY1978 · 2025-06-12T23:07:13+08:00

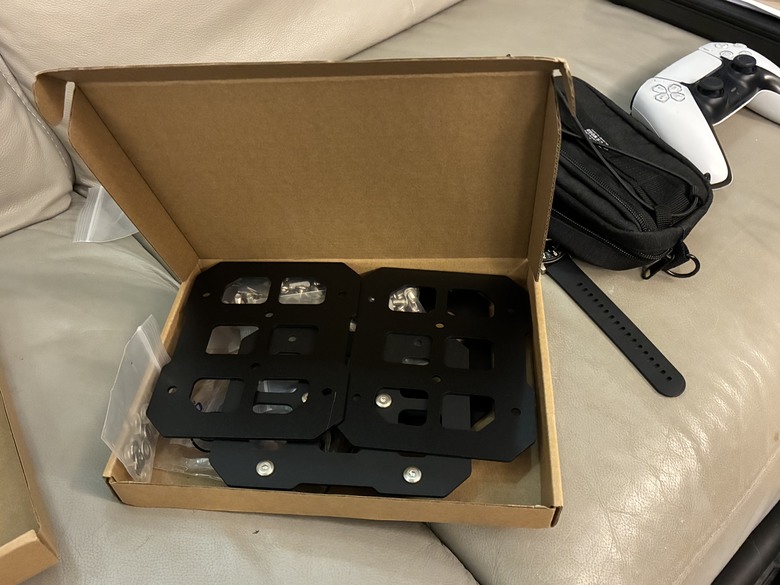

先來一張完成照最近買台新黃牌也是想要安裝置物空間我另一台紅牌是軟馬鞍包是蠻好用的但外型塌塌的就是不太滿意這台車就想用硬殼的可惜合用硬殼版顏值也一言難盡滿滿商用的感覺而且檔車馬鞍包或側箱都需要搭配支架而大部分的支架都不支援快拆系統而且尺寸都蠻大的裝上去整車美感都跑掉了步驟1.選擇貨架系統我看了一圈，目前只有sw快拆系統視覺比較低調快拆尺寸比較小而小黃牌當然不可能選擇正版sw箱那價格可不是開玩笑的而且尺寸也都太大了（單邊箱體400歐）步驟2.尋找適合車用的sw系統支架我的車市面有三四款sw支架價格約在1000-2500這款是我用的sw規格貨架這兩張是網路圖片也是sw貨架步驟3.購買快拆模組市面能買到快拆模組有兩三款我選擇照片中這款比較單純有密碼跟鑰匙款我買鑰匙款的步驟4.購買自己要的側箱我選擇pc材質的器材箱顏值相對好一點缺點是內部空間會比較小而尺寸依照自己的需要選吧四個器材箱/四組sw快拆模組四組箱內鋼板步驟5.放樣並假固定看看裝車位置是否合理之後箱體鑽孔安裝重點是鑽孔後本來氣密的防水箱基本就失效了想要百分之百氣密鑽孔處就要想辦法封膠6.兩款都裝上車小款可以塞進帆布車罩放手套太陽眼鏡當然是沒問題中款安裝後上緣跟座椅差不多高覺得蠻好看的各位有興趣的可以照我的方法去做小型帥氣款中型搭戰術molle款

TONY1978

TONY1978
個人積分：14604分
文章編號：91754076

14604分

樓主

2025-06-24 13:04

Propecia wrote:
單邊一個包四百歐，夭...(恕刪)

大旅跑支架大概單邊100多歐
雙邊約要250歐
左右箱加上支架就要1000歐以上
而且台灣拿到只會更貴

TONY1978

TONY1978
個人積分：14604分
文章編號：91759340

14604分

樓主

2025-06-25 13:01

到了殘酷稱重時間

貨架1.4kg
小箱含快拆單邊1.85kg
中箱含快拆單邊2.1kg

一般小型後座軟包 0.6kg
一般大型硬殼後座包 1.3kg
後貨架加鋁箱2+6kg
我的側箱系統要增加5-5.6kg
給大家參考參考

TONY1978

TONY1978
個人積分：14604分
文章編號：91761215

14604分

樓主

2025-06-25 19:19

終於來到完結篇了
安裝上molle板看起來更有野味
謝謝各位支持

rick0540

rick0540
個人積分：471分
文章編號：91762906

471分

24樓

2025-06-26 9:06

完成度蠻高的

看起來蠻實用的

不過在高速震動後，不知道穩不穩

TONY1978

TONY1978
個人積分：14604分
文章編號：91765114

14604分

樓主

2025-06-26 15:47

rick0540 wrote:
完成度蠻高的看起來蠻...(恕刪)

雖然這次是DIY
但都有照規範來
正常使用應該不會飛出去

但我最近在爬文關於馬鞍箱
確實有些廠家
會建議用鋼繩鎖做第二層保險
起碼斷掉不會馬上飛出去害人

TONY1978

TONY1978
個人積分：14604分
文章編號：91778470

14604分

樓主

2025-06-29 19:14

哈哈搞老半天原來有成品販賣的
不過自己搞比較有樂趣啦

TONY1978

TONY1978
個人積分：14604分
文章編號：91784004

14604分

樓主

2025-06-30 19:18

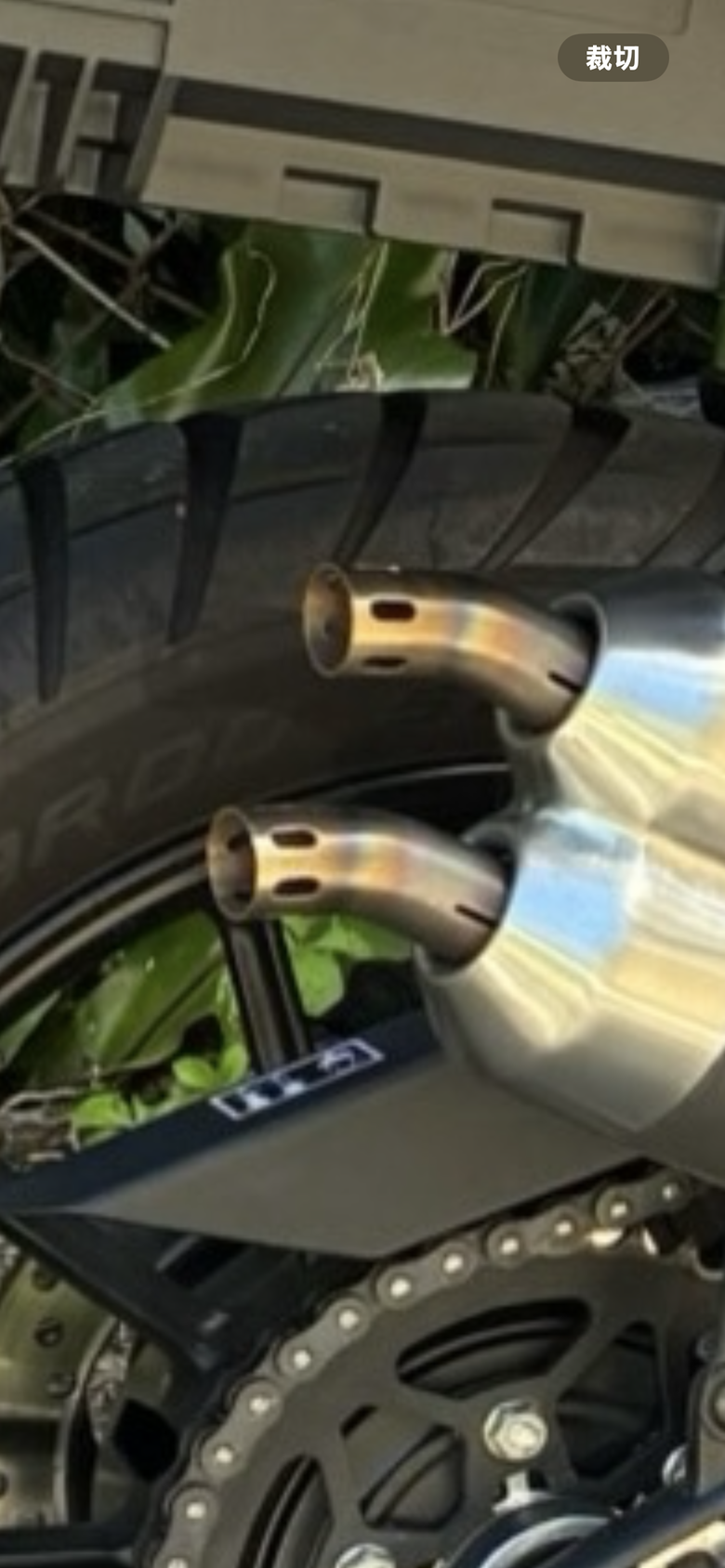

收尾
把排氣管口導向下
本來以為買來套上去束緊就好
結果想不到是地獄難度
原廠的尾段誤差很大
根本套不進去
後來是靠噴燈燒紅擴張才得以解決

葉韋禕玟

請問這個箱體的快拆模組是用甚麼關鍵字搜尋呢?

2026-02-16 9:00

TONY1978

TONY1978
個人積分：14604分
文章編號：92062961

14604分

樓主

2025-08-27 13:52

側箱用了一千多公里了
基本上沒有什麼大問題
唯一遇到一個要注意的問題
因為箱子是密封的
如果手套是濕的
放到裡面肯定不會乾
有一次就是忘了拿出來
接著就發霉發臭

其他小問題就是上面容易積水
但我覺得也還好

jackalan3113

jackalan3113
個人積分：14分
文章編號：92574575

14分

29樓

2025-12-19 23:19

樓主真厲害, 最近才在考慮明年如果有機會升級紅牌也想自己DIY
包包目前是看Degner的DSB-3, 大概單邊22L
目前思考的方向是買模組回來, 去工廠自己焊接支架(參考現成的SW市售支架, 除了支架鎖車體, 模組想說直接跟支架焊一起, 就不用擔心螺絲鬆脫了)
螺絲預計也是鎖8個, 想全部都用白鐵M8的螺絲+防鬆螺帽
中間再用隔水墊片做防水跟制震
包包內部打算再用1mm厚的薄白鐵板燒一個鐵盒固定上鎖
就是不知道可不可行 (´･ω･)…

TONY1978

TONY1978
個人積分：14604分
文章編號：92577840

14604分

樓主

2025-12-21 0:22

jackalan3113 wrote:
樓主真厲害, 最近才...(恕刪)

真要銲死嗎
螺絲加個螺絲膠即可
我以前常常掉螺絲是過於土炮非正確示範

而我是覺得sw系統買來燒上車比較簡單
至於馬鞍袋燒鐵盒我是很排斥
鐵盒等於有很多銳利邊緣
車禍會造成附帶傷害
我認識車友用皮革馬鞍包
是塞垃圾袋或是車罩讓它看起來鼓鼓的

jackalan3113

我是指類似SW系統的那個支架也是一些鋼管焊起來的; 只是DIY快拆模組會像SW那樣焊在鋼管上面; 鐵盒我不不會做全方方正正的, 邊邊也想磨圓角, 主要是想做個可以上鎖的(雖然也是防君子不防小人)

2025-12-21 20:59
