[DIY] 增加"進家門"時 帥氣度之Kuso改裝

小弟我騎大車也有兩三年的時間了
長久以來都一直有個困擾
那就是...

每次騎車回到家時 都要先把車停在門口熄火
下車再從背包裡撈出小小的遙控器
按一下...
待鐵捲門緩緩升起後 狼狽地把車推進車庫
再按一下...
關門

這整個過程
實在是....太不帥氣了!!!!
所以~!
增加"進家門"時 帥氣度之改裝 就這麼誕生哩~~~


概念如下圖 就是把他們兩個"搞"在一起!(左下那顆髒髒的不明物體是 鐵門遙控器)
要怎麼做呢？!


雙面膠伺候! 好了 完成!!.........
不!!!怎麼可以!!這樣太不帥了!!!


好滴 首先~~~
把遙控器拆開 當然~先備份一顆起來是必要的 不然弄壞掉就麻煩了
(其實我是拆新備份的那顆~這顆用到有感情了 捨不得呀)


恩~ 裡面長成這樣 好像很複雜 嚇唬誰？


其實電路也沒多雜 很快就能發現 到底該接哪邊
因為我只要"開門"這個功能 所以只拉了一組線出來~


設計線路~~
為了安全起見 加了顆繼電器 讓它得在車子電門"開啟"時 才能作動
且多並聯一顆電池 讓它持久些~


稍作整理固定後 就變成這樣啦~
(電路板長的不一樣是因為施工時不小心搞壞了一顆所以換新的Orz)


接著通通收裡盒子裡


再做點簡單的防水 噹噹~ 神秘黑盒子 完成! 在車上找個隱密處固定就ok了
我是裝在方便拆裝的地方 長時間停外面時 方便取下 確保安全~!


再來找地方裝 控制面板 最後選定這個空洞處~


把從電子材料行買來的 洞洞板裁切噴漆後和按鈕開關 合體~ 面板完成!


後面長這樣~


上車~把線接好藏好 完成!!
恩？ 為什麼會有兩顆開關呢？不是只有"開門"鈕嗎？
好問題~另一顆是用來控制尾燈閃爍模式的開關~
有時間再跟大家分享~

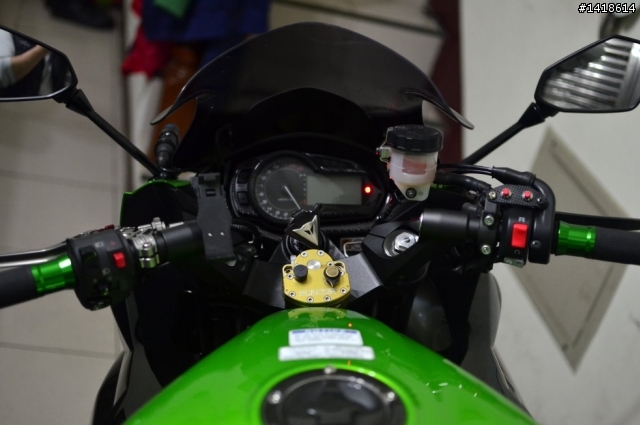

鏘鏘~~~整體看起來就是這樣囉~!


從此以後 到家門前15公尺 輕輕的按一下~~ 連芝麻都不用喊 門就開哩~~

雖然沒有人看到 但還是 帥~~~~~~~呀~~~~~~~~~!
