[改裝] 新高手125R 上FT 150表(與細部)+問題

2008/11/18 修正一些小細節

簡易教學(有空再補完整)
以下 新高手125R上FT150表+右手開座墊開關+坐墊拉不起來修正

上錶很簡單 因為是SYM對SYM上
所以顏色相接就好
但是修錶就很煩了 慢慢修才能慢工出細活

挖好車手蓋 上錶(最外圈為偉士牌油箱護條)

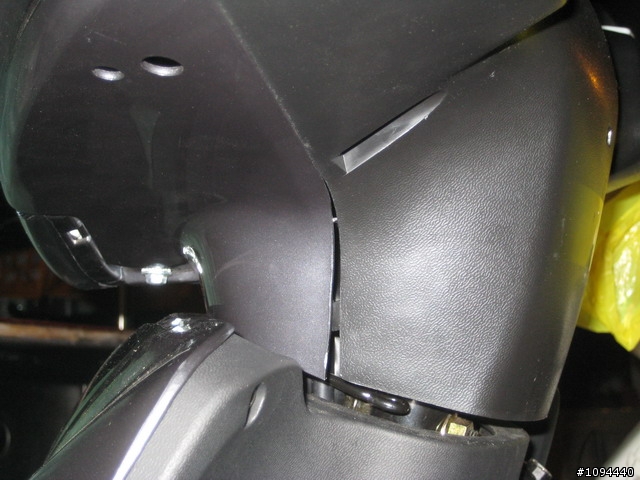

車手蓋是弧形 所以可能有空隙

幾個注意事項 網路上找不太到
1.接大燈時FT有用繼電器
所以記得找出兩個黑色4P頭
把退PIN 把白白相接 藍藍相接就會正常了
否則燈可能不會亮歐


2.大燈開關會有兩黃一粉紅的接線
把高手儀表上面的退出來接上去就對了


3.如果有多接出來開關 就可以做PASS燈功能
很簡單 因為你的坐墊開關外接 所以把高手遠近燈開關的PIN頭(5P)直接延用
不用多買開關 不過前提是你有多接開座墊開關!!!
也就是把FT線組上的4P換成5P 顏色位置不要變
然後原本的紫色部分和藍色那條線相接 就可以有PASS燈功能


4.記得接轉速線 就是電瓶旁邊的黃黑線接到儀錶黃黑線
記得接電瓶正電(紅色線) 和接地線(深綠色)都要接好
奇怪顏色的線就留著 不要亂接 例如白紅線用不到

還有高手有一組線會牽到方向燈繼電器(兩條 好像是灰色和黑色) FT儀表不知道會接到哪裡去
記得把他接好 不然方向燈會不正常

5.汽油浮筒要另外買FT的 不然會不準
可以和高手的比一比 把最高點和最低點用一樣
不過我不前加滿不會滿格 如果不會半路沒油我就不修正了
====修正====
原本我直接把FT的浮筒高低點凹成大概一樣
結果後來有點問題
因為高手的浮筒是半圓形
FT的是圓形 所以油箱加滿以後 油表顯示不是到頂
所以我最後把半圓形浮筒拆下來 換上去 問題就解決了!
====修正====

另外坐墊拉不開我發現我的原因是
鋼索和勾座離太遠了 拉不完全
所以我把他多弄束線帶減少空隙

蠻有用的 給分享給各位


施工圖


全車圖


沒開燈 油箱加滿 只有五格


有開燈

對了要感謝太多人了 就感謝天吧
(另外特別感謝 小白瓏 大大)

另外 想要改的人真的可以自己動手 不會很難(像我只是個死大學宅宅而已)
記得多做功課 不過會花上很多時間歐XD

另外我有問題QQ
FT的錶好像是吃12吋胎 那這樣吃高手的10吋時速和里程會有差別嗎?
我按了一下計算機 會差大概20%
還是其實沒什麼差??
另外想問的是 我有多買FT150的馬錶線 後來沒裝上去
請問有裝的必要嗎?會比較準嗎XD?

再多偷問一個問題 有沒有什麼地方在賣新高手的車廂隔熱墊啊?
以前我的老迪爵有說 GY6真的熱~~~
還是說我又要自己DIY了= =
