[DIY] 還在羨慕Fight可以上LED後照鏡嗎?! 告訴你迪爵也可以!!

最近網站上 看了很多人發的LED後照鏡改裝 不外乎是Fight或是R1Z車系
難道只有新版的後照鏡 才可以裝LED燈嗎?! 於是小弟我 就發揮了土炮的精神
把自己的迪爵後照鏡也改成有LED的型式!!

1.先準備好自己的後照鏡 然後預熱好銲槍!! 然後開始沿著鏡子周圍開始融掉旁邊的塑膠

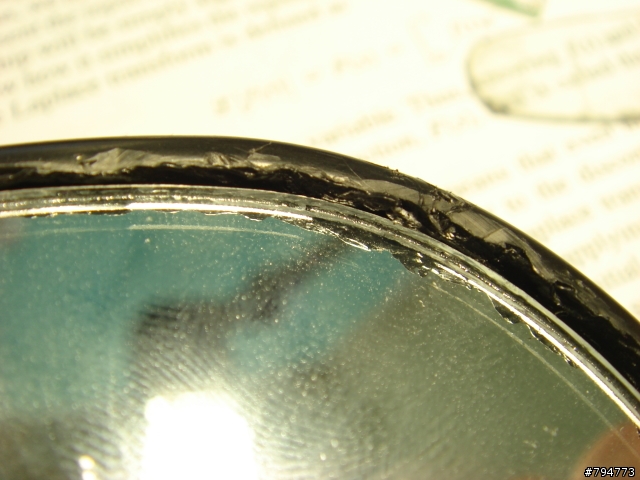

都融的差不多時 用小的一字起子 慢慢地把鏡子撬開 (要很小心喔 我在這一步就弄破2面鏡子了)


1.1 當鏡子挖好後 呈現下圖狀

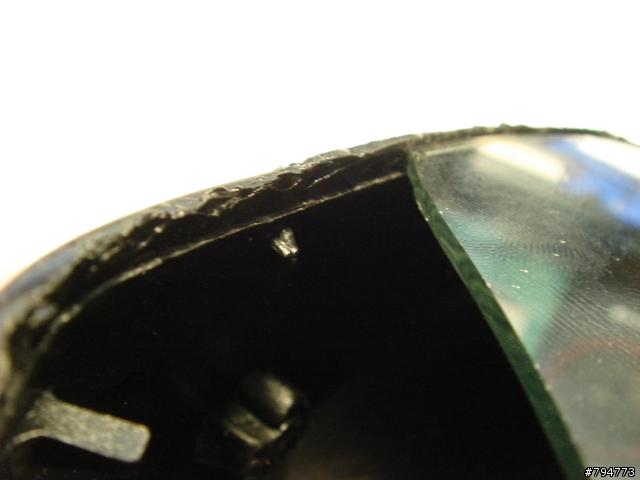

1.2 當鏡子要放回時 只要用點力把他塞下去就可以 !! 我都用一年多了 鏡子都還沒掉下來過

(可以看見鏡子被卡在裡面)


(這裡看比較明顯!!~)

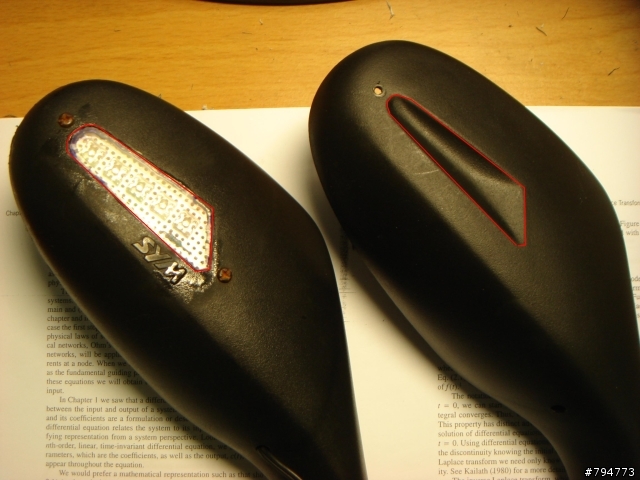

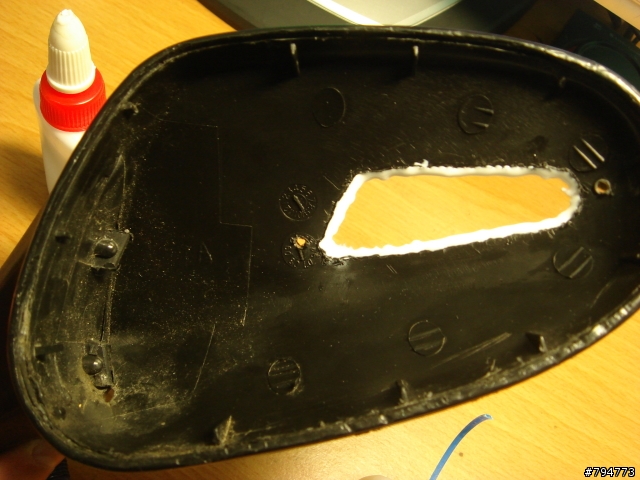

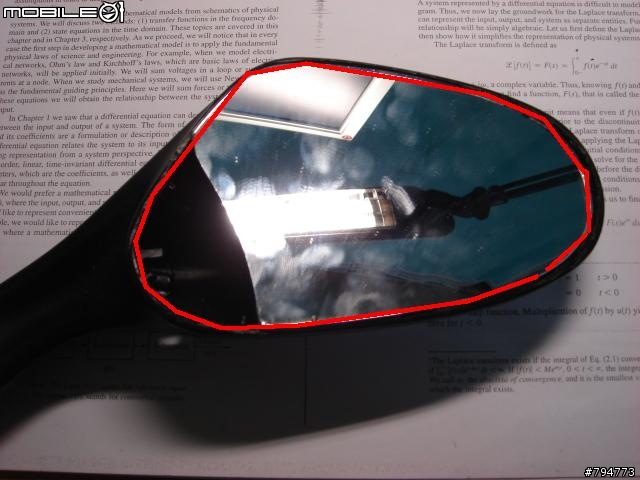

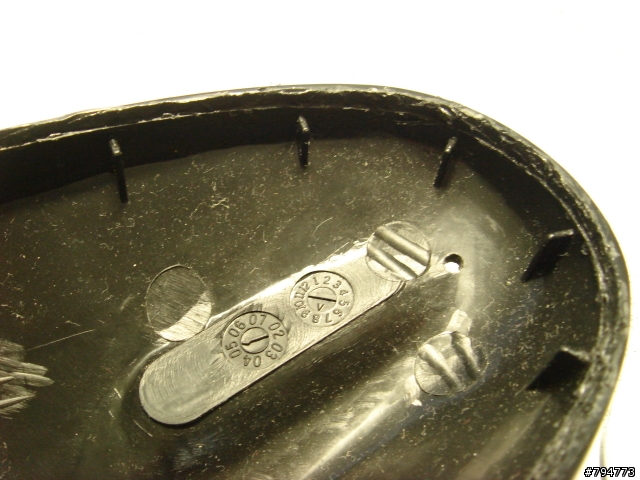

2.當鏡子挖起來後 在依據下圖紅色線所框的形狀把它給融下來!!

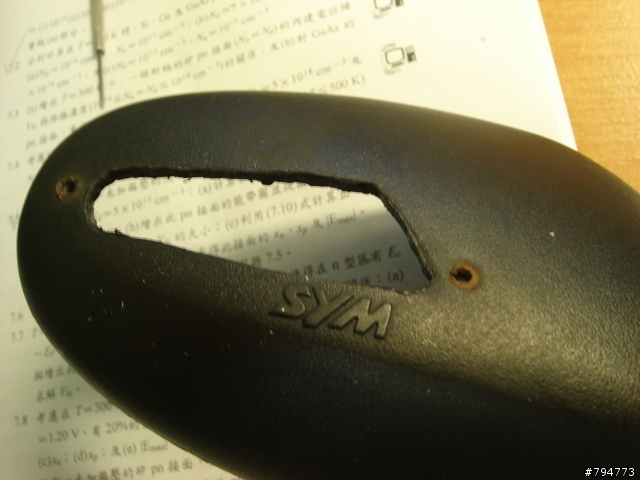

3.融好之後就變成像下圖那樣

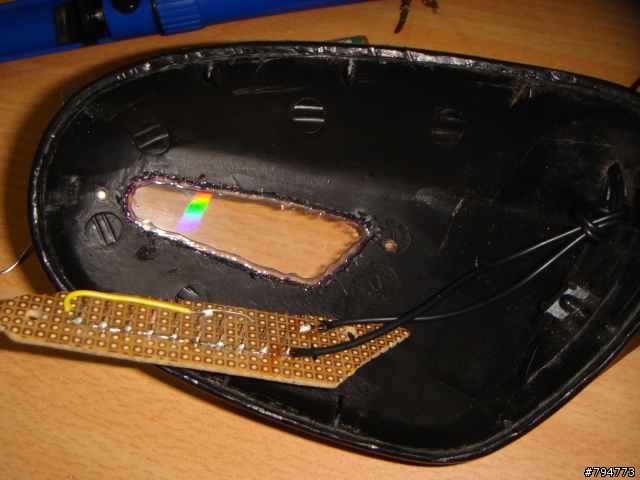

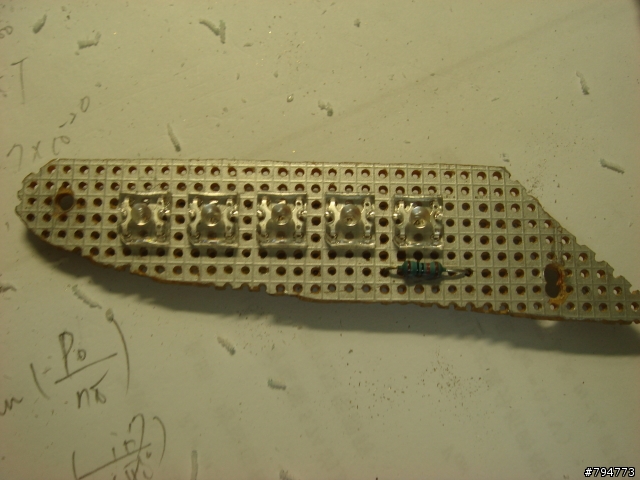

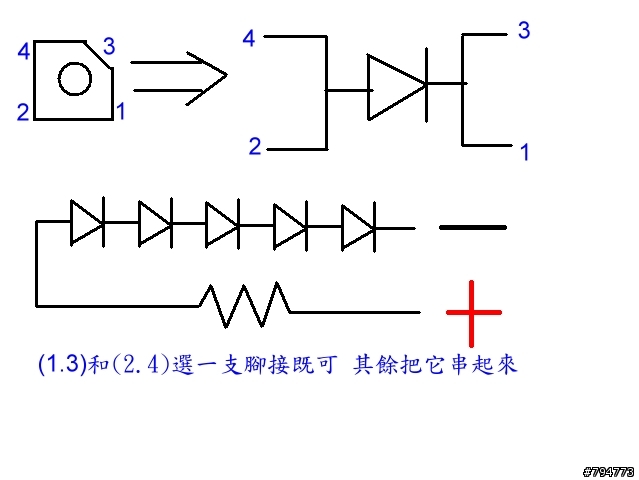

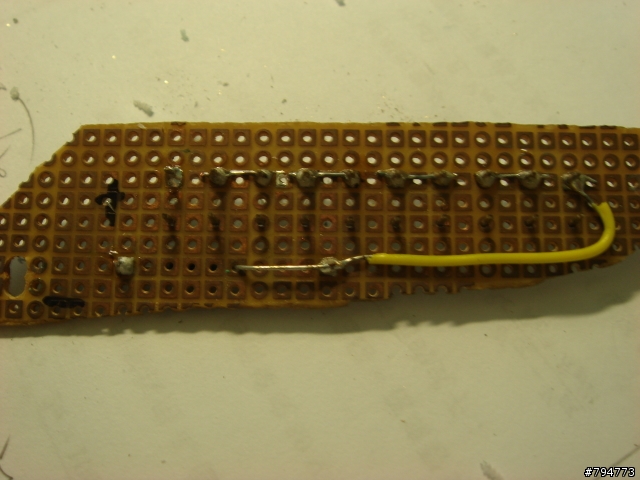

4.這時候開始製作LED的電路板 先裁出與後照鏡上相符的電路板 在計算一下LED的電壓來配電阻
在焊上食人魚燈 焊好後跟剛剛挖好洞的後照鏡比對一下 要在哪個地方鑽洞 好鎖上電路板

(正面)

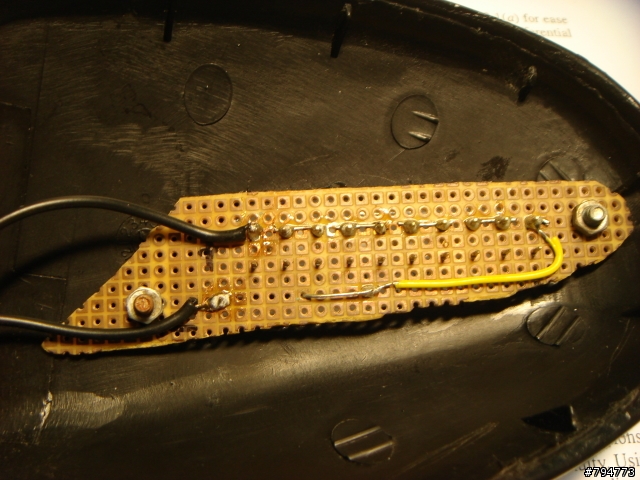

(背面)

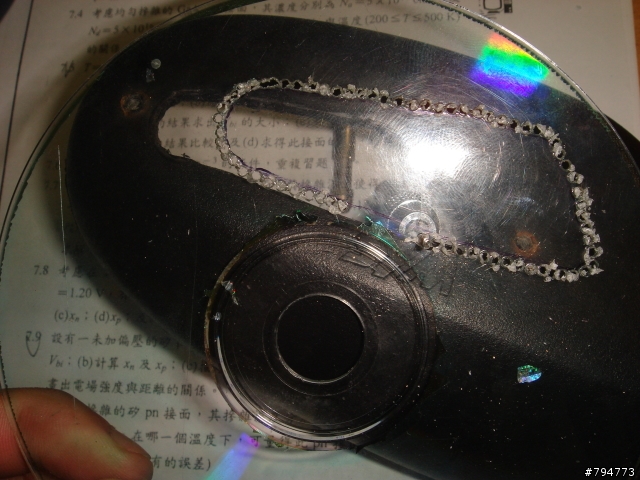

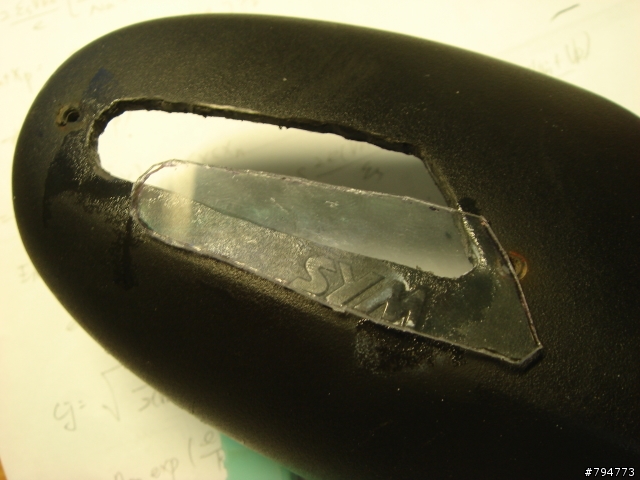

5.接下來開始製作 LED燈透明蓋 先拿一片廢光碟 把上面的膜給刮掉 剩下全部透明的塑膠片
再把剛剛的後照鏡上洞的形狀給它描上去 再來就是把它給裁下來 (裁的方法可以用 斜口鉗剪下來

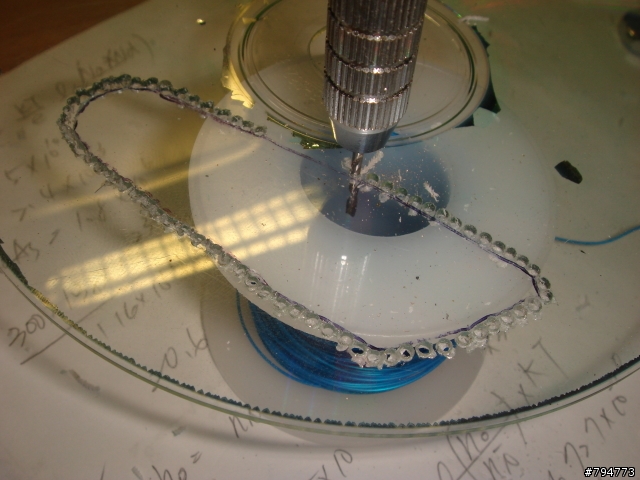

或是參考下圖用鑽的後 再用砂紙打磨)


好累喔~鑽的我手好痛


6.裁下來後 經過打磨 就可以先試裝看看

(終於打磨完了)


(裝上去剛剛好!!~)

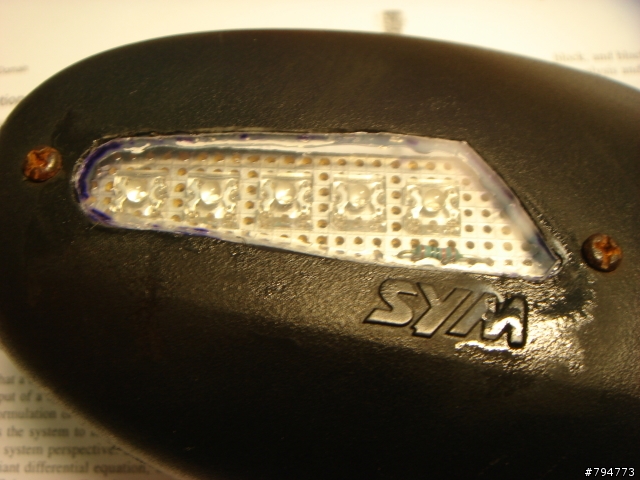

7.裝上去後~就可以在內側 開始上白膠讓它固定 等膠乾後就變透明啦!!~


8.都好了以後 就開始接電線 置於電線怎麼穿進去 再後照鏡本身就有一個小洞
可以讓線穿進去 (不過這樣是走外線 就是電線會露出來) 完美主義的人咧!!~
自己去把後照鏡下方的螺絲鑽洞 變空心 這樣就可以走內線了!!~
(還有阿~走外線時 可以先把電線在後視鏡裡打一個結 這樣防止以後不必要的拉扯)


9.接下來~把兩邊都鎖上螺絲和螺帽



(快接近完成了~ 很有感覺吧!!)

10.再來裝上鏡子 開始測試啦!!~

(哇~都亮起來了耶!!~大成功)

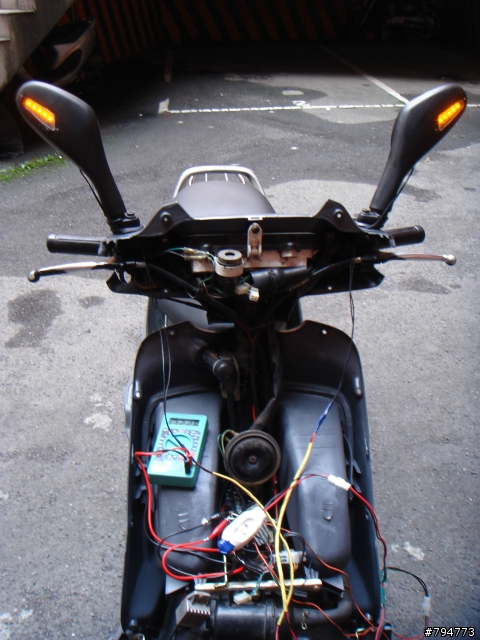

11.開始裝上車 我自己的接法是把LED燈的正負極接到 機車電門裡面的正負極
自己再額外製作一組開關 控制ON/OFF 這樣一來就算你忘記關掉開關 而拔鑰匙下車
也會因為電門那裡被關掉 而LED被OFF 防止被偷開或是電瓶沒電!!至於是哪幾條線
就自行用電錶去檢查了(圖中 白色那顆是開關)

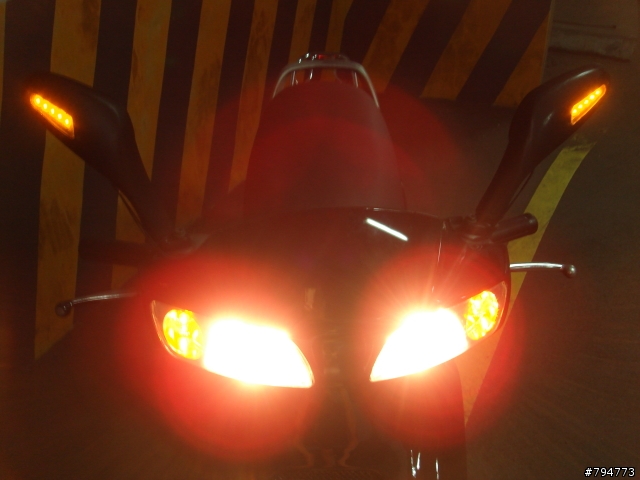

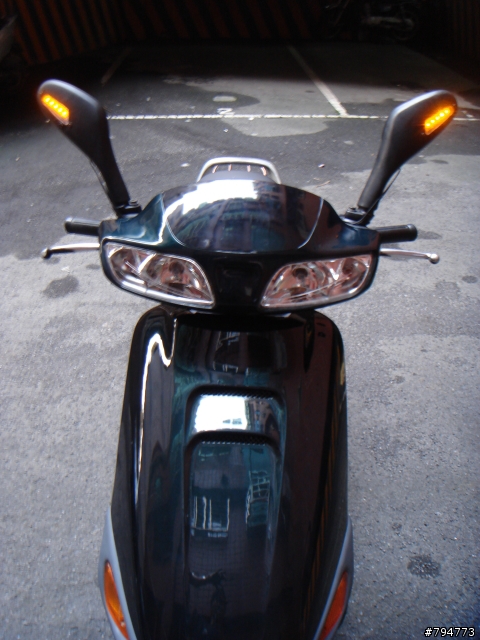

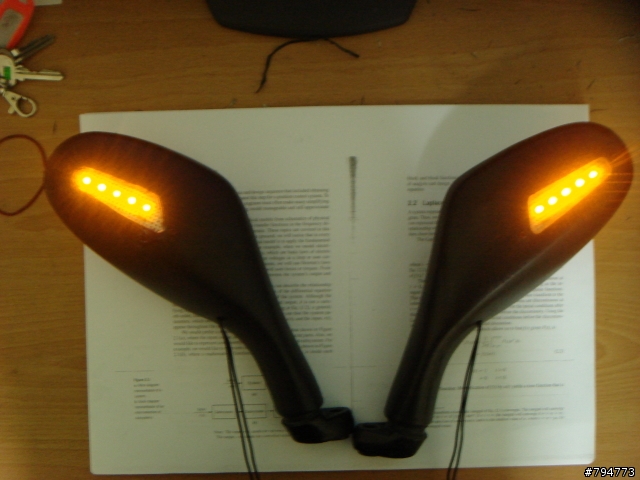

12.接下來 就是晚上開燈照啦!!大成功耶~~


後記:重構思到實做 發了蠻多時間~但是看到成果 一切都值得了

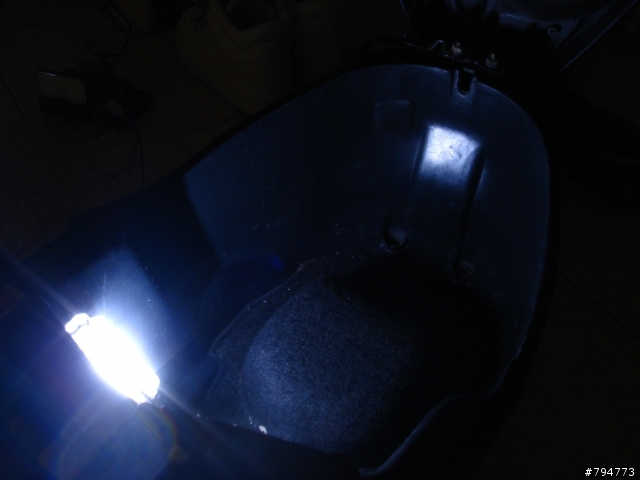

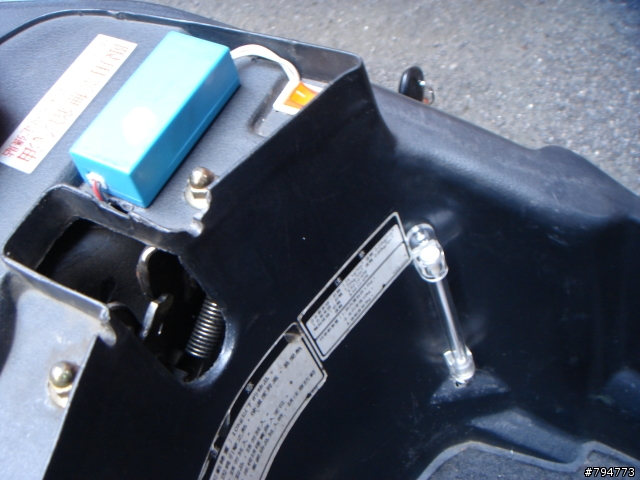

最後發張 自己DIY車廂燈的照片



(真的很亮喔!!)
