如何在塑膠瓶/桶上安裝水管？

喔MyGod

喔MyGod
個人積分：308分
文章編號：73984445

308分

樓主

2019-07-17 21:21

各位01的前輩晚安

小弟最近在研究機車換機油的電動抽油機，

找了很久有發現以下圖中的裝置，

如何在塑膠瓶/桶上安裝水管？

想要請問各位高手，

如果要像圖中裝軟管安裝在塑膠瓶頂及瓶側，

需要什麼零件呢？

圖中那個兩個接頭不知道叫什麼名稱呢？

麻煩大家經驗分享

謝謝！！

PS. 圖片拮取自youtube影片片段:

https://www.youtube.com/watch?v=0xJ-y3KcOWg

2019-07-17 21:21 發佈

文章關鍵字塑膠瓶安裝水管

nono1122

nono1122
個人積分：69分
文章編號：73984634

69分

2樓

2019-07-17 21:39

快速接頭看你管子用多少的，有6mm,8mm,10mm,12mm,這些是常用，一般是配1/4牙，也有1/8或1/2牙

喔MyGod

喔MyGod
個人積分：308分
文章編號：73984804

308分

樓主

2019-07-17 21:56

nono1122 wrote:
快速接頭看你管子用...(恕刪)

感謝！原來叫快速接頭！

小弟沒有安裝使用過，

想請問快速接頭很容易固定在塑膠瓶上嗎？

是不是瓶裡瓶外對夾鎖住塑膠瓶呢？還是只是鑽洞塞進去？

因為需要氣密不能漏氣

clwu5724

clwu5724
個人積分：3448分
文章編號：73989964

3448分

4樓

2019-07-18 10:55

喔MyGod wrote:
各位01的前輩晚安...(恕刪)

我建意你用這個,差別它不是快速接頭,但應該更合適在這種情況下使用.

https://detail.tmall.com/item.htm?id=568733764158&spm=a1z09.2.0.0.77a32e8d7ljFb2&_u=i1nk6nghdc2b

這種東西有很多型式可以搭配

https://zuoyuanyoufang.tmall.com/category-1332914549.htm?search=y&catName=???????spm=a220o.1000855.0.0.fb3351869p5SKJ&

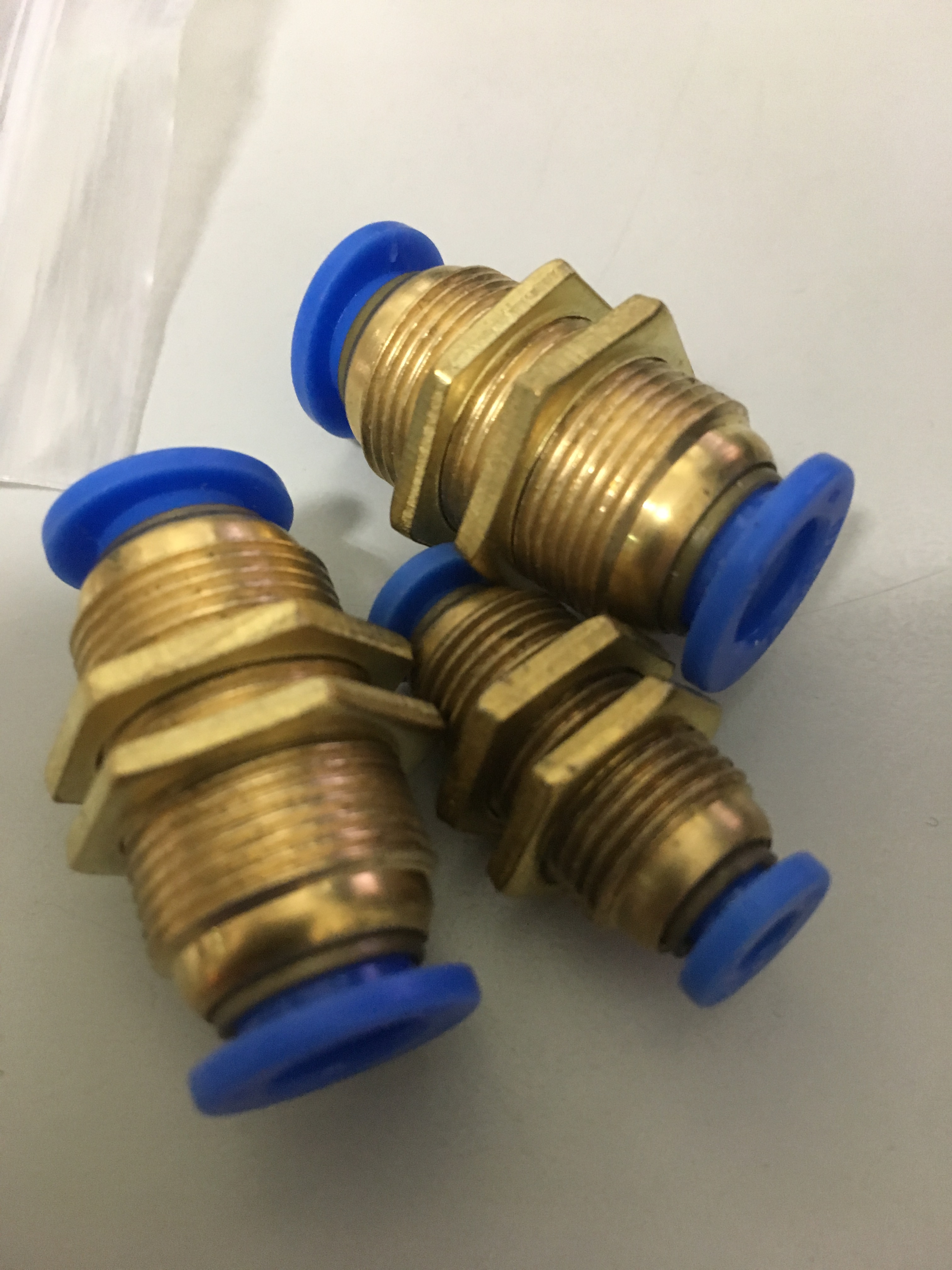

這個是透通的快速接頭,兩個螺絲母中間套個塑膠墊子(橡膠墊子更好). (可以在加個白鐵墊子)

快速接頭也有很多種,這只是其中一種.

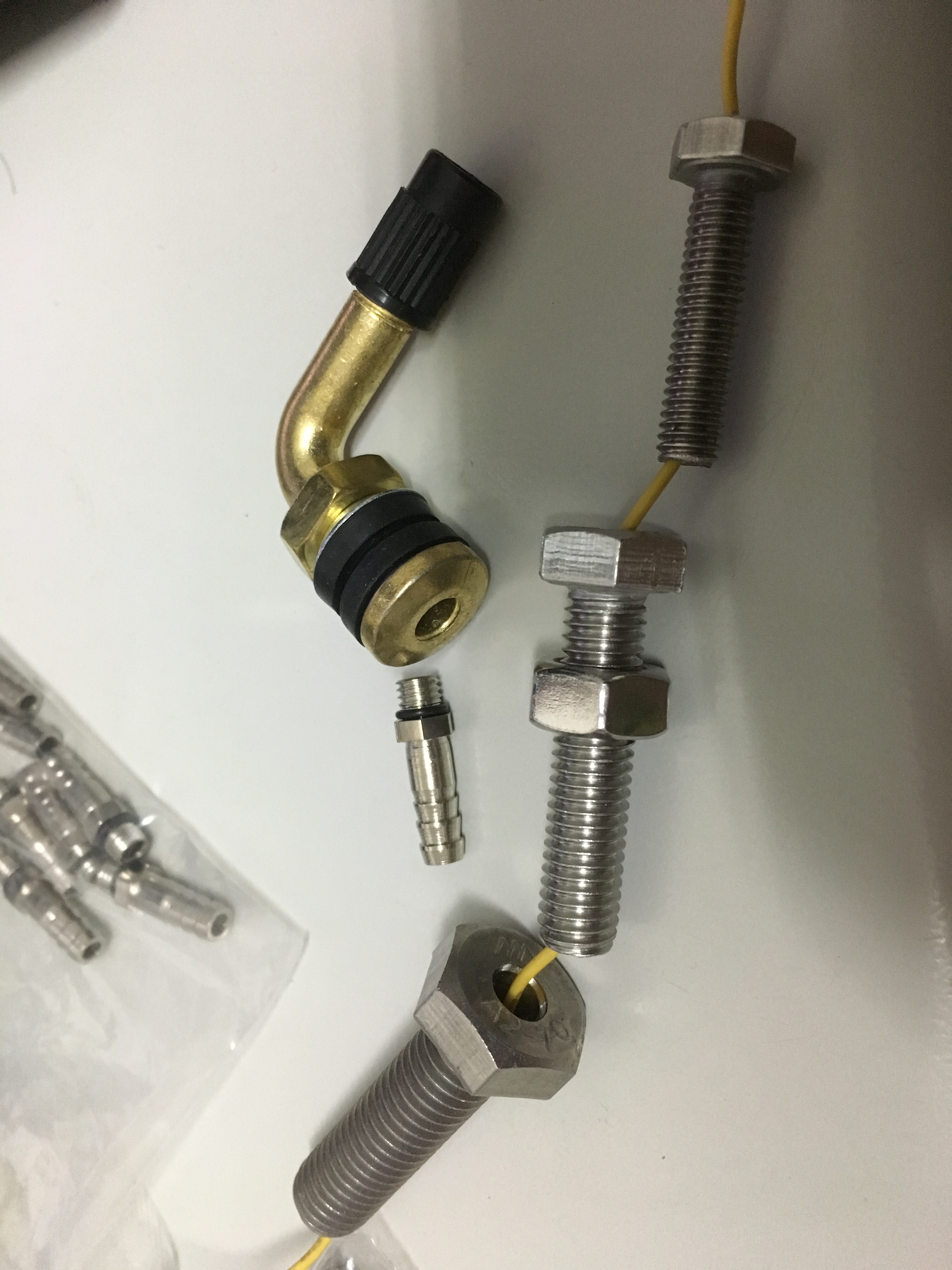

用輪胎氣嘴最省事,裝好後,將輪胎氣嘴中間的裝置取出(讓它中空),或中空螺絲.

Philips0924

Philips0924
個人積分：900分
文章編號：73994531

900分

5樓

2019-07-18 15:59

閣下要做的東西我覺得用RO機的配件很適合。

第一道透明濾心管與RO抽水馬達(馬達有分110V與12V兩種)，洞都開好了不用擔心氣密問題。

不過買新的不划算看看親朋好友有沒有淘汰的RO機 rock

喔MyGod

喔MyGod
個人積分：308分
文章編號：73996703

308分

樓主

2019-07-18 18:33

clwu5724 wrote:
我建意你用這個,差...(恕刪)

超感謝您！第一個連結應該就是我需要的零件！

可以輕鬆固定在瓶身不會亂動！

不過又想到另一個問題，

瓶子跟管子應該要考量到耐熱溫度，

抽出機油不太確定需要什麼材質，

或耐到什麼溫度。

喔MyGod

喔MyGod
個人積分：308分
文章編號：73996730

308分

樓主

2019-07-18 18:36

Philips0924 wrote:
閣下要做的東西我覺...(恕刪)

的確是很適合，

不過我考慮到方便性，

想如影片中使用5v電源即可，

因機車剛好有5v usb 電源拉出，

可以直接使用。

感謝分享～

clwu5724

clwu5724
個人積分：3448分
文章編號：73996901

3448分

8樓

2019-07-18 18:56

喔MyGod wrote:
超感謝您！第一個連...(恕刪)

這種我買過,比較厚.
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.6a982e8dv8xFC9&id=520942540658&_u=i1nk6ngh7792

這種我也買過,比較薄,但較便宜.
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.6a982e8dv8xFC9&id=567104423069&_u=i1nk6ngh4ce5

耐熱應該夠,以上的好處是,它們很有彈性,應該不須加速套.
https://item.taobao.com/item.htm?spm=a230r.1.14.84.684a41b0EUy9ST&id=532984212306&ns=1&abbucket=18#detail

還有一種硬的,透明的,如冷氣機的排水管!

用類似的管子,加兩個管蓋,應該就可以代替那隻瓶子,有耐熱更高的!
這個管子我用熱風槍烘過,應該耐熱沒問題.
https://item.taobao.com/item.htm?spm=a1z09.2.0.0.6a982e8dv8xFC9&id=557188418571&_u=i1nk6ngh0cd2

或者這個更棒!
https://detail.tmall.com/item.htm?spm=a230r.1.14.69.1ec22d8dyvzocD&id=581092353967&ns=1&abbucket=18

這玩意,改拉一條軟管,手動,應該可以罷? 它水泥漿都能用,
用在抽油,應該小 CASE.一次約可抽 3公升!
https://item.taobao.com/item.htm?spm=a230r.1.14.16.2df17d8ee8MeaM&id=589488489972&ns=1&abbucket=18#detail

耐熱問題,有耐熱更高的管子,之前有看過.

你可能須要的墊片或 O 型圈,注意厚度或直徑大小.

https://detail.tmall.com/item.htm?id=565471057815&spm=a1z09.2.0.0.75372e8dTMRxSI&_u=i1nk6ngh421e

https://detail.tmall.com/item.htm?id=569830087288&spm=a1z09.2.0.0.75372e8dTMRxSI&_u=i1nk6nghe546&skuId=3661481893329

還有這種不用 DIY, 現成的成品.
https://detail.tmall.com/item.htm?spm=a230r.1.14.22.4506ba00NvL6mM&id=595729462220&ns=1&abbucket=18

喔MyGod

喔MyGod
個人積分：308分
文章編號：74026875

308分

樓主

2019-07-21 11:01

clwu5724 wrote:
這種我買過,比較厚.https...(恕刪)

實在是太專業啦！

感謝您的熱心與專業，幫了我超大的忙！！

現在就等材料寄來組合成成品了！

感謝大大

如果有問題可能再請教您^_^

乾蝦乾蝦！！

clwu5724

clwu5724
個人積分：3448分
文章編號：74027013

3448分

10樓

2019-07-21 11:12

喔MyGod wrote:
實在是太專業啦！感...(恕刪)

剛好這幾個月也在 DIY 類似的東西.
(買進的零件,比介紹給你的還多,很多零件用途一樣,組合起來功能會差很多)

你是用在液體,我是用在氣體,我也有一個零件是在塑膠管上裝[氣口].

我是有在想,你那個[磅鋪]構造? 是否能勝任抽油.

抽油,可以是類似水中馬達那樣抽水,或在真空瓶上抽氣,你的應該是這個(在真空瓶上抽氣).

如果你是在真空瓶上抽氣,抽氣這端的管路包括那個抽氣口,都不要口徑太小,軟管不要太軟!

如果容器太小,或要更完美,加個水位開關! (到達設定水位,自動關閉電源)
